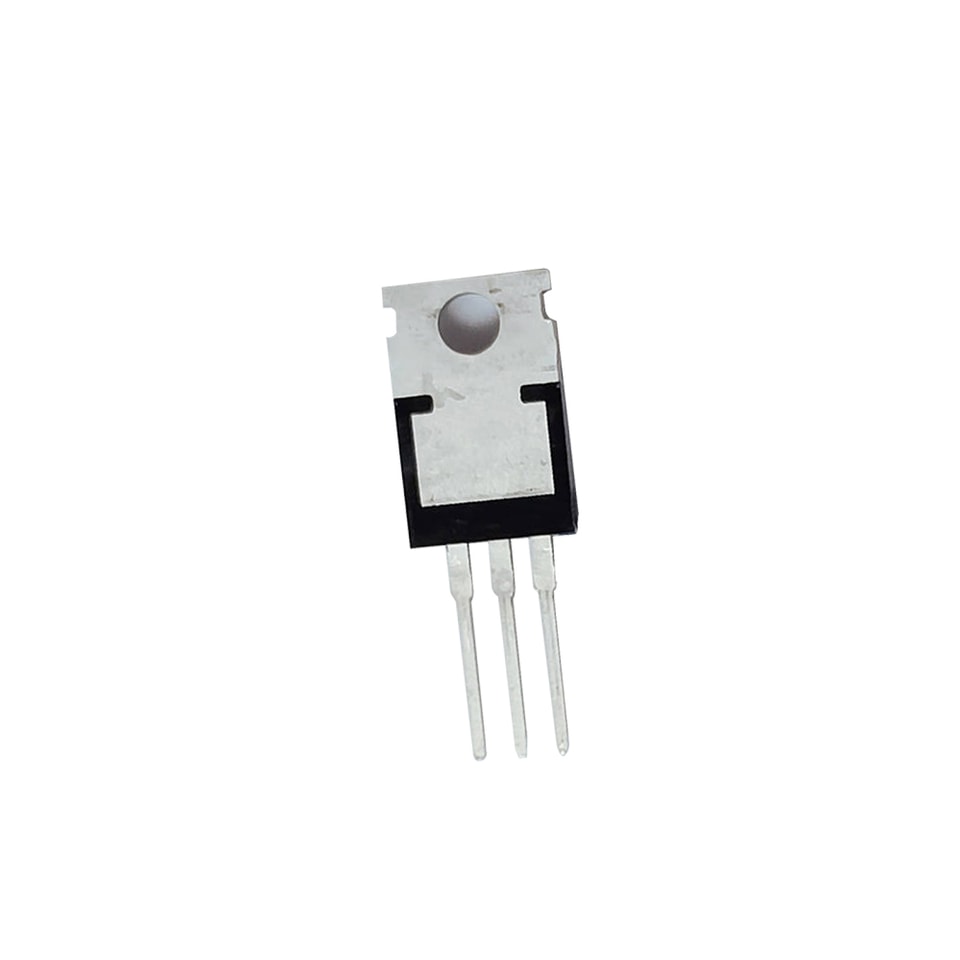

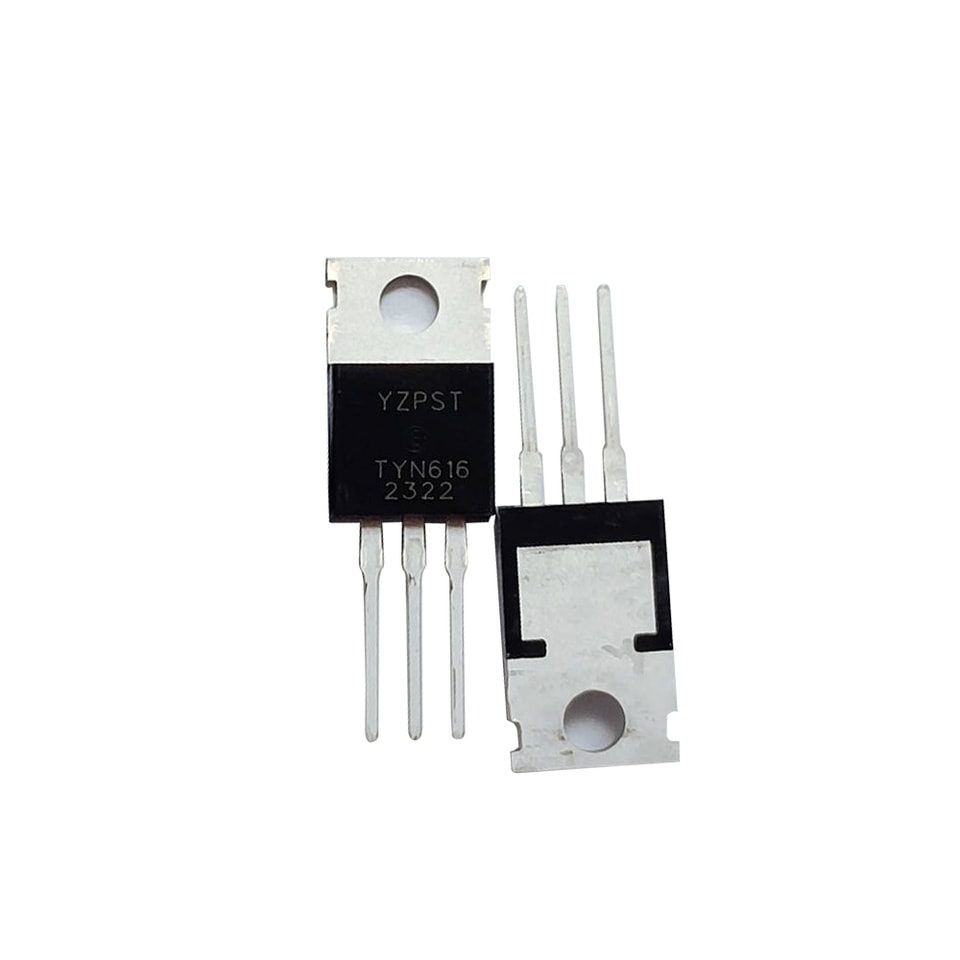

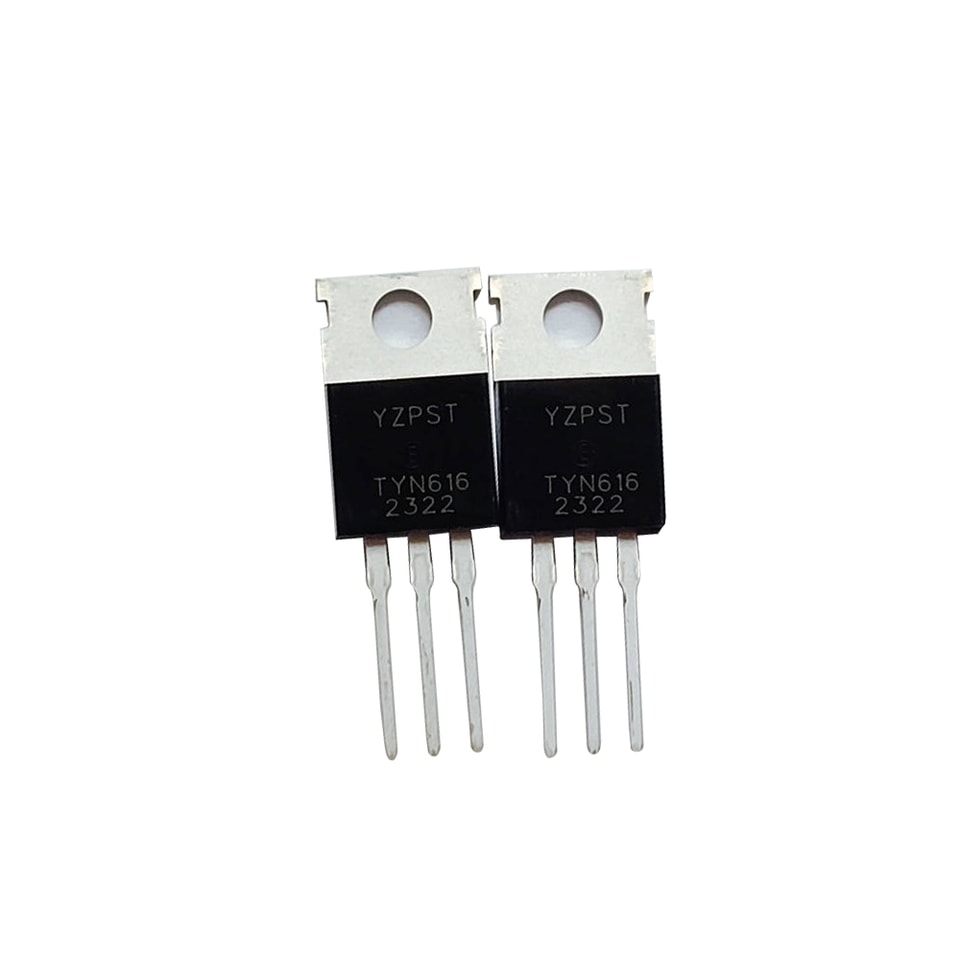

YZPST-TYN616
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
رقم قطعة SCR: YZPST-TYN616

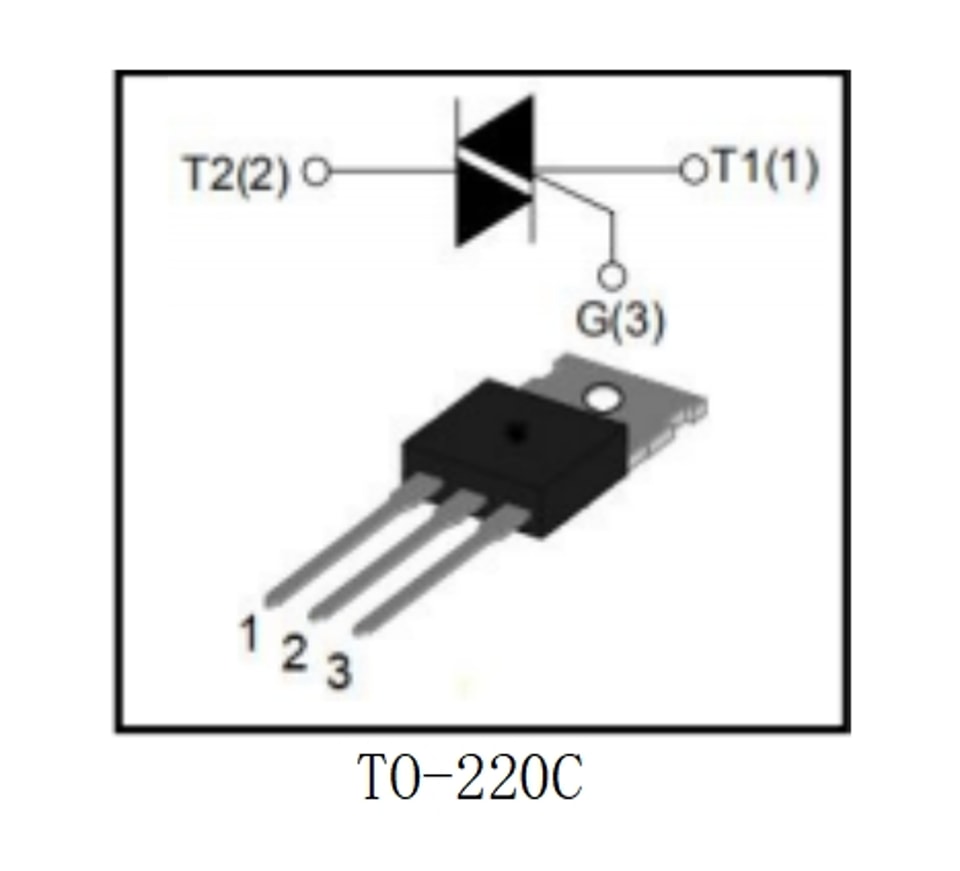

العبوة
TO-220C
الرئيسي المزايا Tj=25℃
الرمز | القيمة | الوحدة |
IT (RMS) | 16 | A |
VDRM / VRRM | 600 | V |
IGT | 2 حتى 15 | mA |
التصنيفات المطلقة (الحدود القصوى)
الرمز | المعلمة | القيمة | الوحدة |
IT (RMS) | تيار الحالة الموصلة الفعّال (زاوية توصيل 180°) | 16 | A |
IT(AV) | تيار الحالة الموصلة المتوسط (زاوية توصيل 180°) | 10 | A |
ITSM | التيار غير المتكرر عند ذروة الاندفاع في حالة التوصيل التيار (tp= 10ms) | 160 | A |
I2t | (tp= 10ms) | 100 | A2S |
IGM | تيار البوابة الأقصى (tp=20us) | 4 | A |
PGM | قدرة البوابة القصوى | 5 | واط |
PG(AV) | قدرة البوابة المتوسطة | 1 | واط |
Tstg Tj | درجة حرارة التخزين درجة حرارة الوصلة أثناء التشغيل | -40--+150 -40--+125 | ℃ |
المقاومات الحرارية
الرمز | المعلمة | القيمة | الوحدة |
Rth (j-c) | من الوصلة إلى العلبة | 1. 1 | K/W |
Rth (j-a) | من الوصلة إلى الوسط المحيط | 55 | K/W |
الخصائالكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | ظروف الاختبار | القيمة | الوحدة | |||
| الحد الأدنى | النوع | الحد الأقصى | ||||
| IGT | VD=6V,RL= 100أوم | 2 | 5 | 15 | mA | |
| VGT | VD= 12V, RL= 100أوم | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3.3KΩTj=110℃ | 0.2 | ----- | ----- | V | |
| Iع | IT= 100mA البوابة مفتوحة | ----- | 30 | 40 | mA | |
| dV/dt | VD=67%VDRM, فتحة البوابة, Tj=125℃ | 400 | v/μs | |||
| ----- | ----- | |||||
| VTM | IT=24A,tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | uA |
| Irrm | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | mA |

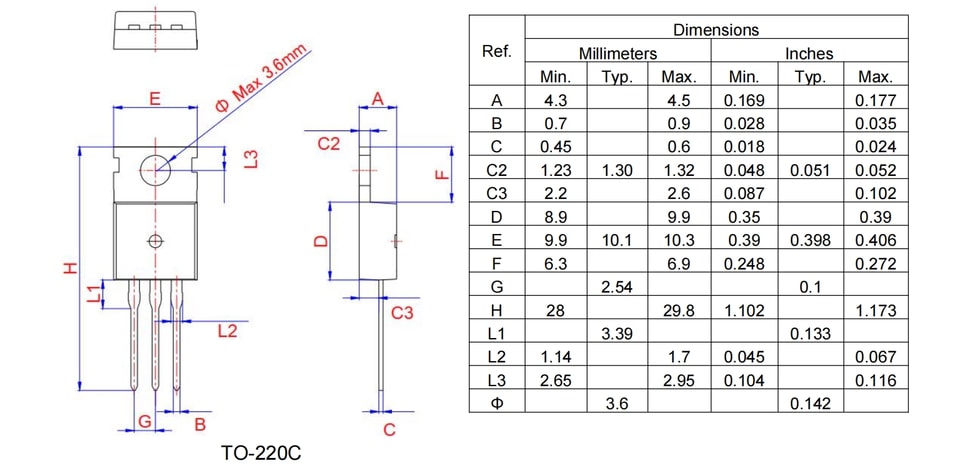

أبعاد الحزمة
.jpg)
