مكوّن قدرة

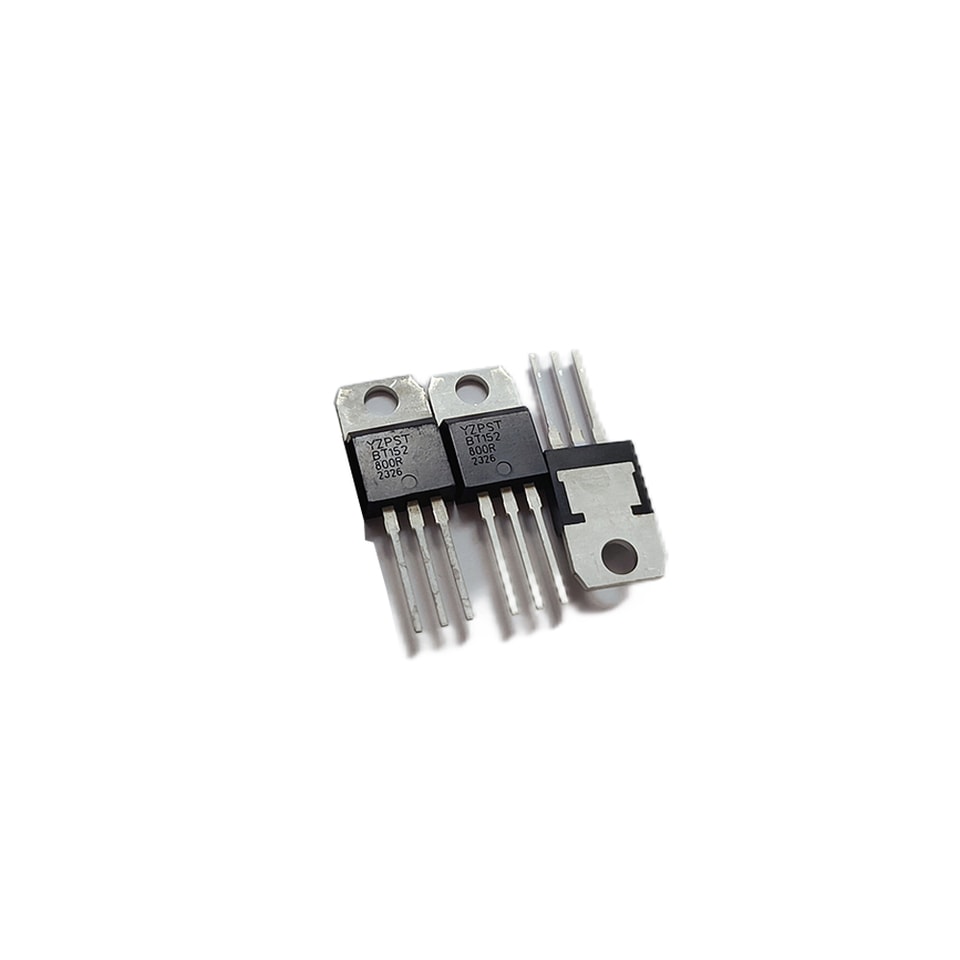

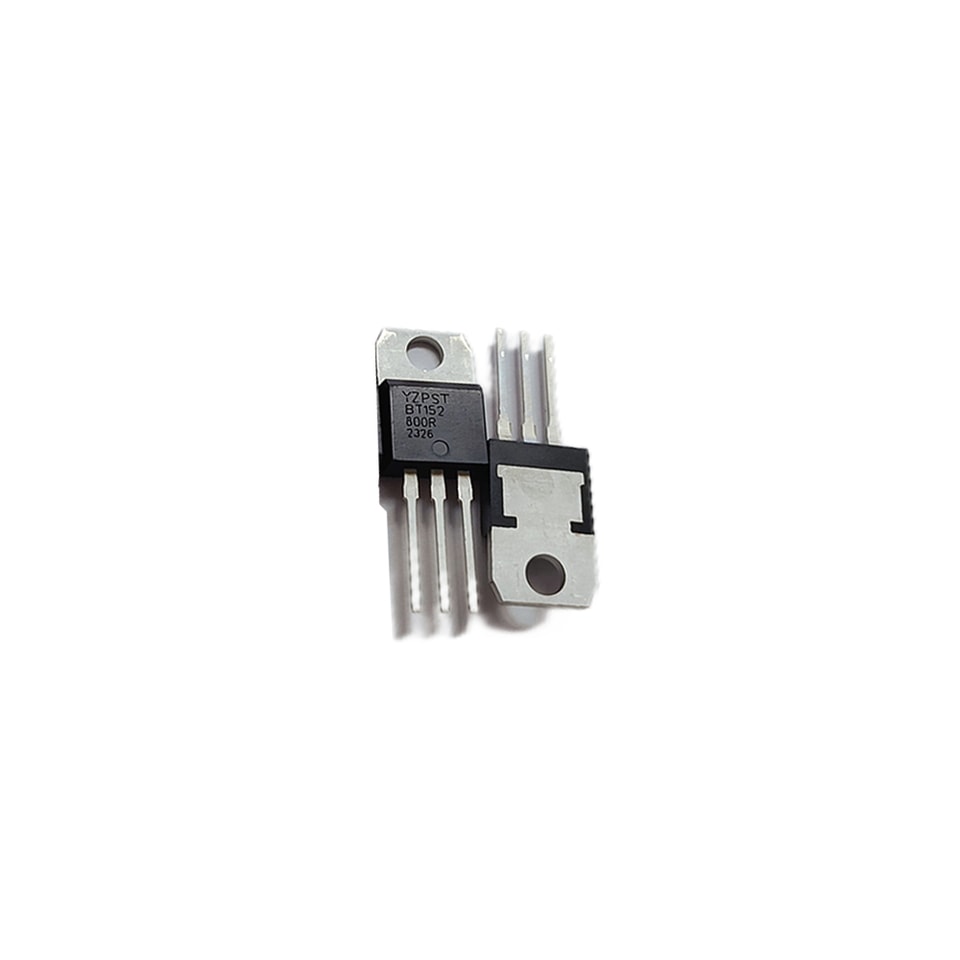

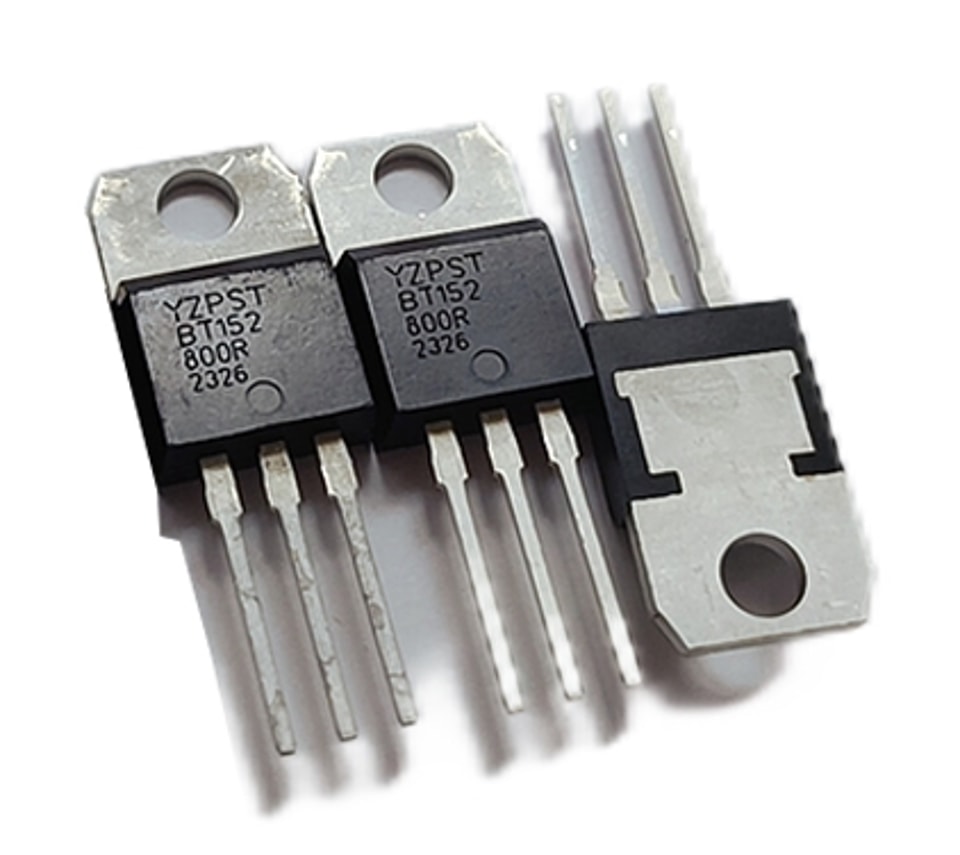

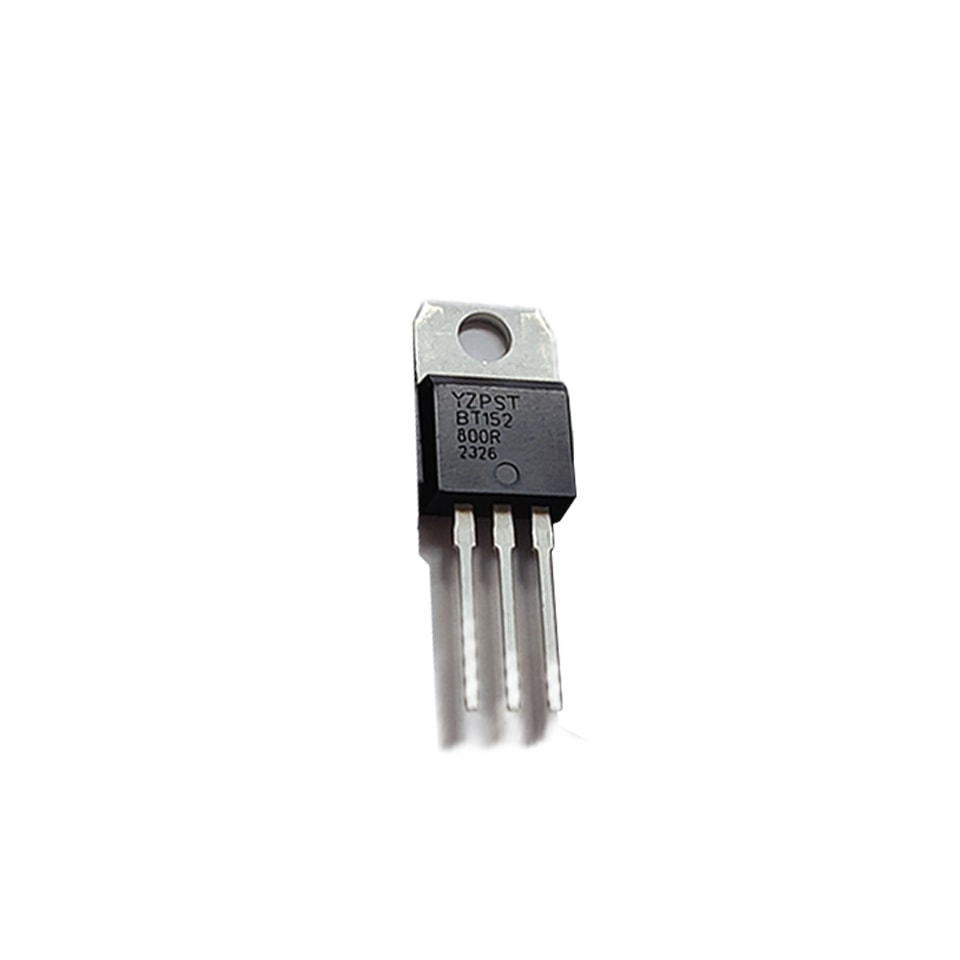

YZPST-BT152-800R-2326 20 أمبير 800 فولت BT152-800R ثايرستور SCR أحادي المِيسا
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
BT152-600R/800R
YZPST-BT152-800R
- ميزات المنتج
جهاز سيليكون أحادي الاتجاه ببنية NPNP رباعية الطبقات،
P+ على العزل بالانتشار النافذ،
بنية مِيسا مفردة (Single Mesa)،
عملية تمرير بالزجاج الجدولي،
المادة المعدنية للقطب الخلفي (الأنود): Ti-Ni-Ag
قدرة عالية على مقاومة صدمات التيار
●الاستخدامات الرئيسية
مفتاح تيار متناوب،
محول طاقة AC/DC،
التحكم في التسخين الكهربائي
التحكم في سرعة المحرك
● التغليف
TO-220M1 TO-220F
الميزة الرئيسية (Tj=25℃)
| الرمز | القيمة | الوحدة |
| IT (RMS) | 20 | A |
| VDRM VRRM | 600/800 | V |
| IGT | ≤200 | uA |
التصنيفات المطلقة (الحدود القصوى)
| الرمز | المعلمة | القيمة | الوحدة |
| IT (RMS) | تيار RMS في حالة التوصيل (زاوية توصيل 180 °زاوية التوصيل) | 20 | A |
| IT(AV) | تيار التوصيل المتوسط في حالة التشغيل (180 °زاوية التوصيل) | 13 | A |
| ITSM | التيار غير المتكرر عند ذروة الاندفاع في حالة التوصيل | 200 | A |
| التيار (tp=10ms) | |||
| IGM | تيار البوابة الأقصى (tp=20us) | 4 | A |
| PGM | قدرة البوابة القصوى | 5 | واط |
| PG(AV) | قدرة البوابة المتوسطة | 1 | واط |
| Tstg | درجة حرارة التخزين | 110 | ℃ |
| Tj | التشغيل الوصلة الحرارة | 85 |
المقاومات الحرارية
| الرمز | المعلمة | القيمة | الوحدة | |
| TO-220M1 | 2.2 | |||
| Rth (j-c) | من الوصلة إلى العلبة | TO-220F | 2.5 | ℃/W |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | ظروف الاختبار | القيمة | الوحدة | |||
| الحد الأدنى | النوع | الحد الأقصى | ||||
| IGT | VD=12V, RL=33أوم | ---- | 5 | 25 | mA | |
| VGT | VD=12V, RL=33أوم | ----- | ----- | 1.3 | V | |
| VGD | VD=VDRM, RL=3.3Kأوم, RGK=1Kأوم,Tj=125℃ | 0.2 | ----- | ----- | V | |
| Iع | IT=500mA | ----- | ----- | 30 | mA | |
| IL | IG=1.2IGT | ----- | ----- | 60 | mA | |
| dV/dt | VD=67%VDRM, فتحة البوابة, Tj=110℃ | 500 | v/ μs | |||
| ----- | ----- | |||||
| VTM | IT=30A,tp=380 μs | ----- | ----- | 1.6 | V | |
| dI/dt | IG=2IGT | 50 | ----- | ----- | A/μs | |
| I2T | Tp=10ms | ----- | ----- | 200 | A2S | |
| Tj=25℃ | ----- | ----- | 10 | ميكروأمبير | ||
| IDRM | VD=VDRM | Tj=125℃ | ----- | ----- | 1 | mA |
| Tj=25℃ | ----- | ----- | 10 | ميكروأمبير | ||
| IRRM | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | mA |
قياس الحزمة
((TO--220F))
