YZPST-GMZP7500A600V
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الاستعادة جهد
VRRM (1) | VRSM (1) |
600 | 600 |
VRRM = متكرر الذروة الجهد العكسي
VRSM = غير متكرر الذروة عكسي الجهد (2)
ملاحظات:
جميع القيم الاسمية محددة عند Tj=25 oC ما لم ما لم يُذكر خلاف ذلك.
(1) جميع القيم الاسمية للجهد محددة لـتيار موجة جيبية مطبقة 50Hz/60zHz على امتدادالنطاق الحراري من -40إلى +1850 oم.
(2) 10 مللي ثانية كحد أقصى عرض النبضة
(3) القيمة القصوى لـ Tj = 150 oم.
(4) انظر تعريف المعلمة أدناه :
متكرر الذروة العكسية التسرب | IRRM | 4 mA 100 mA |
التوصيل - on التوصيل
الخصائص الحرارية و الخصائص الميكانيكية
المعلمة | الرمز | الحد الأدنى | الحد الأقصى | النوعي | الوحدات | الظروف |
درجة حرارة التشغيل | Tj | -40 | +150 |
| oC |
|
درجة حرارة التخزين | Tstg | -40 | +150 |
| oC |
|
المقاومة الحرارية - من الوصلة إلى الحالة | RΘ (j-c) |
| 0.009 |
| ك / كيلوواط | تبريد مزدوج الجانب مُبرَّد تبريد من جهة واحدة |
المقاومة الحرارية - من الغلاف إلى المبدد الحراري | RΘ (c-s) |
| 0.005 - |
| ك/كيلوواط | تبريد مزدوج الجانب مُبرَّد تبريد من جهة واحدة |
المقاومة الحرارية - من الوصلة إلى المبدد الحراري | RΘ (j-s) |
| - - |
| oدرجة مئوية/كيلوواط | تبريد مزدوج الجانب مُبرَّد تبريد من جهة واحدة |
قوة التركيب | P | 24 | 30 |
| كيلونيوتن |
|
الوزن | واط |
|
| 0.078 | كجم | حوالي |

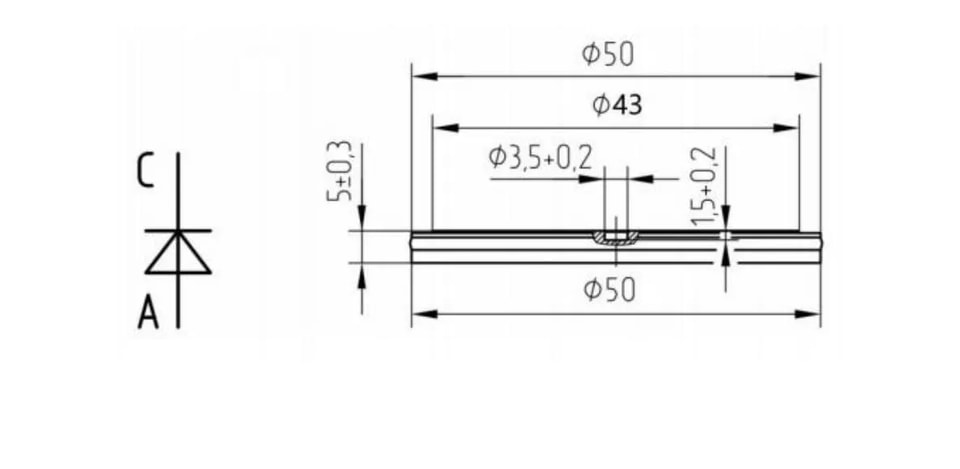

مخطط الغلاف الخارجي و الأبعادالأبعاد
.jpg)
-3.jpg)
.jpg)
.jpg)
.jpg)
