YZPST-MCR100-6
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
رقم القطعة: YZPST-MCR100-6
سلسلة MCR100-6 من SCRs الحساسة بتيار 0.8A
الوصف:
توفر سلسلة SCR MCR100-6 معدل dv/dt مرتفعًا
مع مقاومة قوية للتداخل الكهرومغناطيسي.
يوصى بها خصوصًا للاستخدام في قواطع التيار المتبقي، ومكواة فرد الشعر، وولاعة الإشعال، إلخ.
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 1 | A |
VDRM/فولتRRM | 400/600 | V |
VTM | ≤1.5 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
المعلمة | الرمز | القيمة | الوحدة |
التخزين نطاق درجة حرارة الوصلة | Tstg | -40~150 | ℃ |
التشغيل نطاق درجة حرارة الوصلة | Tj | -40~110 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 400/600 | V |
الذروة المتكررة جهد عكسيالجهد (Tj=25℃) | VRRM | 400/600 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 0.8 | A |
نبضة اندفاع غير متكررة ذروة تيار الحالة الموصلة التيارال (دورة كاملة، F=50Hz) | ITSM | 8 | A |
I2قيمة t للانصهار (tp=10 مللي ثانية) | I2t | 0.32 | A2s |
معدل معدل ارتفاعتيار الحالة الموصلة (IG=2 × IGT) | dI/dt | 50 | A/ μs |
ذروة البوابة التيار | IGM | 0.2 | A |
متوسط البوابة تبديد القدرة | PG(AV) | 0.1 | واط |
ذروة البوابة القدرة | PGM | 0.5 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
الرمز |
ظروف الاختبار | القيمة |
الوحدة | ||
الحد الأدنى | النوع | MAX | |||
IGT |
VD=12V, RL=33Ω | - | 20 | 200 | µA |
VGT | - | 0.6 | 0.8 | V | |
VGD | VD=VDRM Tj=110℃ RL3.3kΩ |
0.2 |
- |
- |
V |
Iع | IT=50mA | - | - | 5 | mA |
IL | IG=1.2IGT | - | - | 6 | mA |
dV/dt | VD=0.66×VDRM Tj=110℃ G مفتوح RGK=1KΩ |
10 |
- |
- | V/ µs |

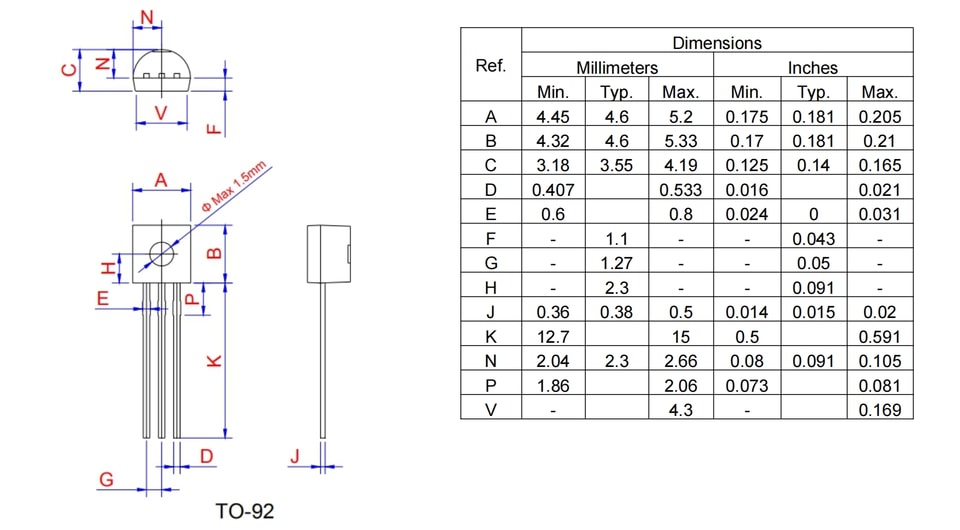

الحزمة البيانات الميكانيكية البيانات
