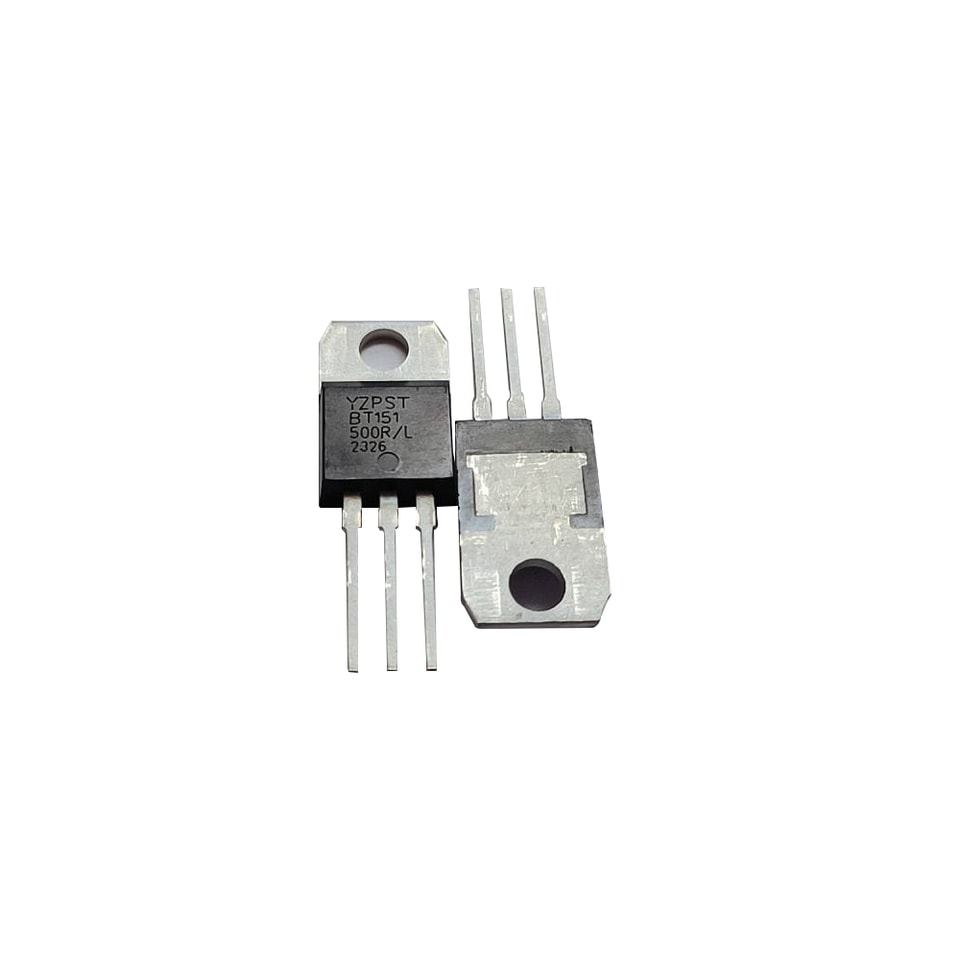

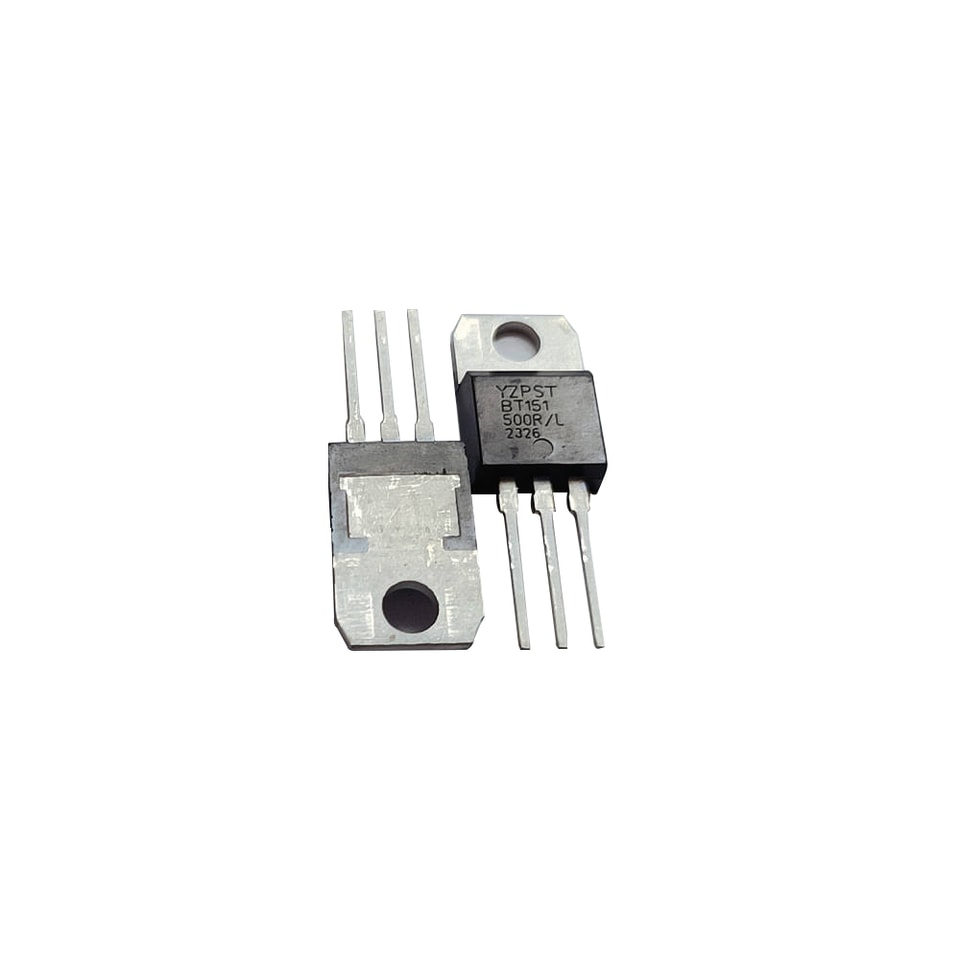

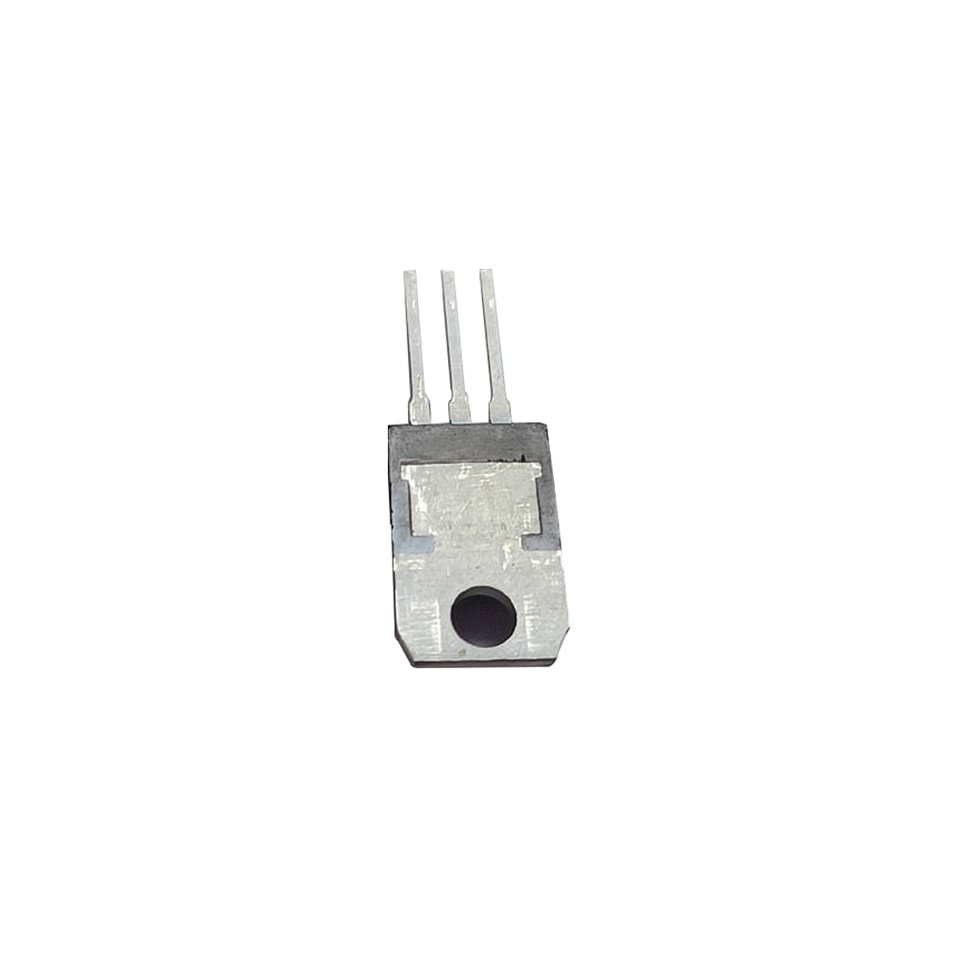

YZPST-BT151-500R-L
سلسلة BT151 & nbsp; & nbsp; 12A SCRs
YZPST-BT151-500R-L
الوصف:
ثايرستورات زجاجية متبلورة في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، توجد في تطبيقات مثل حماية الفولتية الزائدة، دوائر تحكم المحرك في أدوات الطاقة ومساعدات المطبخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
سلسلة BT151 12A SCRs
YZPST-BT151-500R-L
سلسلة BT151 12A BT151-500R-L TO-220 ترياك
الوصف:
ثايرستورات مغلفة بالزجاج في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، تُستخدم في تطبيقات مثل حماية الفولتية الزائدة، دوائر تحكم المحرك في الأدوات الكهربائية ومساعدي المطابخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
الرئيسية الميزات
|
الرمز |
القيمة |
الوحدة |
|
تكنولوجيا المعلومات (RMS) |
12 |
A |
|
VDRM VRRM |
650 |
V |
|
IGT |
15 |
mA |
مطلق الحد الأقصى التقييمات
|
المعلمة |
الرمز |
القيمة |
الوحدة |
|
نطاق درجة حرارة الاتصال بالتخزين |
Tstg |
-40 ~ 150 |
℃ |
|
نطاق درجة حرارة الاتصال التشغيلية |
Tj |
-40~125 |
℃ |
|
الجهد المتكرر الذروي في حالة الإيقاف (T =25℃) |
VDRM |
650 |
V |
|
الجهد المتكرر الذروي للانقلاب (T =25℃) |
VRRM |
650 |
V |
|
تيار الحالة على شكل جذري (T = 105℃) |
تكنولوجيا المعلومات (RMS) |
12 |
A |
|
تيار الذروة غير المتكرر على شكل جذري (زاوية التوصيل 180°، F=50Hz) |
ITSM |
100 |
A |
|
التيار الحالي المتوسط على شكل جذري (زاوية التوصيل 180°) |
تقنية المعلومات (AV) |
8 |
A |
|
قيمة I2t للانصهار (tp= 10 مللي ثانية) |
I2t |
45 |
A2S |
|
معدل الارتفاع الحرج للتيار السالب على الحالة النشطة (I =2 ×IGT, tr ≤ 100 نانو ثانية) |
di/dt |
50 |
ألفا/ميكرو إس |
|
تيار بوابة الذروة |
IGM |
4 |
A |
|
تشتيت الطاقة المتوسطة للبوابة |
PG(AV) |
1 |
واط |
كهربائية الخصائص الكهربائية (T=25 ℃ ما لم وإلا محدد )
|
الرمز |
شرط الاختبار |
|
القيمة |
الوحدة |
|
IGT |
V = 12V R = 140Ω |
الحد الأقصى |
15 |
mA |
|
VGT |
الحد الأقصى |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125℃ R=1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG=1.2IGT |
الحد الأقصى |
50 |
mA |
|
IH |
IT=50mA |
الحد الأقصى |
30 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125℃ |
MIN. |
400 |
V/ μs |
الخصائص الثابتة
| الرمز | المعلمة | القيمة （ MAX . ） | الوحدة | |
| V TM | I TM =23 A tp =380μs | Tj =25 ℃ | 1.6 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25 ℃ | 5 | μA |
| I RRM | Tj =125 ℃ | 2 | mA | |
حراري
المقاومات
| الرمز | المعلمة | القيمة | الوحدة | |
| TO -220M1 | 60 | |||
| Rth (j-a) | الانتقال إلى جوي | TO -220 FW | 50 | |
| TO -252 | 70 | |||
| TO -220M1 | 1.5 | ℃ /W | ||
| Rth (j-c) | تقاطع إلى الحالة | TO -220 FW | 4.5 | |
| TO -252 | 2 | |||
TO-220
Package
Mechanical
Data
