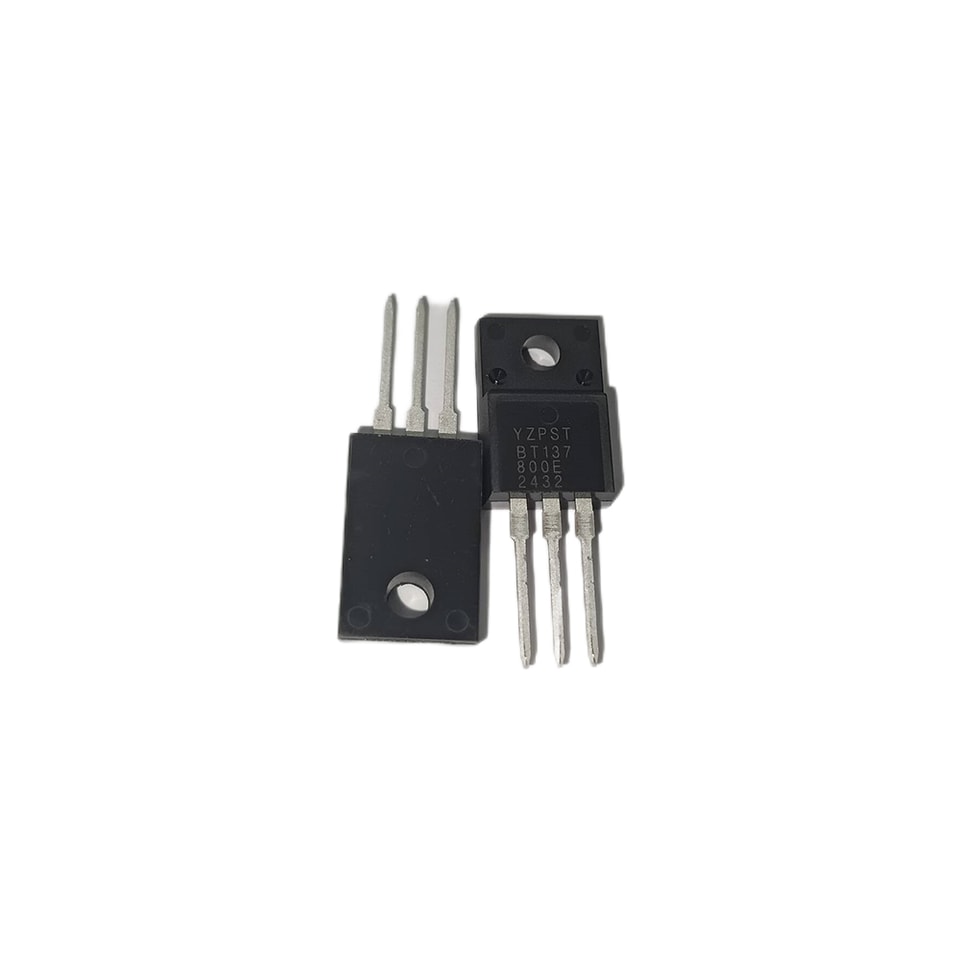

YZPST-BT137-800E
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
سلسلة BT137 من الترياك 8 أمبير
الوصف
بفضل تيار الإمساك والالتقاط المنخفض، يُوصى بشدة بترياك BT137
من السلسلة للاستخدام في
الأحمال المقاومة المتوسطة والصغيرة.
الحمل.
الخصائص الرئيسية:
الرمز | القيمة | الوحدة |
IT(RMS) | 8 | A |
VDRM/فولتRRM | 600/800 | V |
VTM | ≤1.6 | V |
الحدود القصوى المطلقة:
المعلمة | الرمز | القيمة | الوحدة |
التخزين نطاق درجة حرارة الوصلة | Tstg | -40~150 | ℃ |
التشغيل نطاق درجة حرارة الوصلة | Tj | -40~125 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800 | V |
الذروة المتكررة جهد عكسيالجهد (Tj=25℃) | VRRM | 600/800 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 8 | A |
نبضة اندفاع غير متكررة ذروة تيار الحالة الموصلة التيارال (دورة كاملة، F=50Hz) |
ITSM |
65 |
A |
I2قيمة t للانصهار (tp=10 مللي ثانية) | I2t | 21 | A2s |
الخصائص الكهربائية(Tj=25℃ ما لم يُذكر خلاف ذلك)
| المعلمة | القيمة | |||||||
| ظروف الاختبار | الربع | D | E | F | G | الوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | 50 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | 100 | mA | ||
| VGT | VD=12V, RL=33Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | الحد الأدنى | 0.2 | V | |||
| Iع | IT=100mA | MAX | 10 | 20 | 40 | 60 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 10 | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 20 | 40 | 70 | 100 | mA |
| VD=0.66×VDRM Tj=125℃ بوابة مفتوحة | ||||||||
| dV/dt | الحد الأدنى | 20 | 50 | 100 | 200 | V/ µs | ||

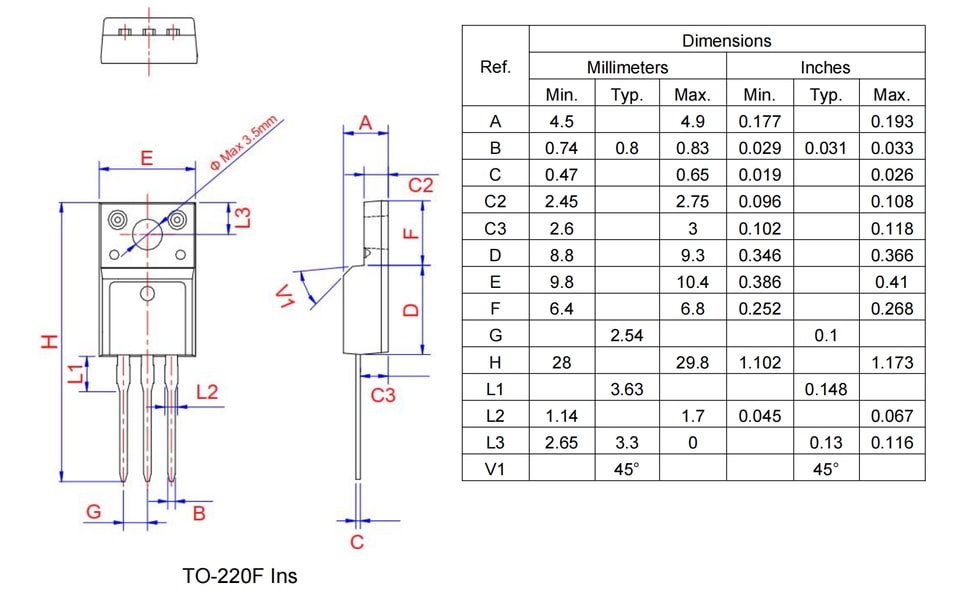

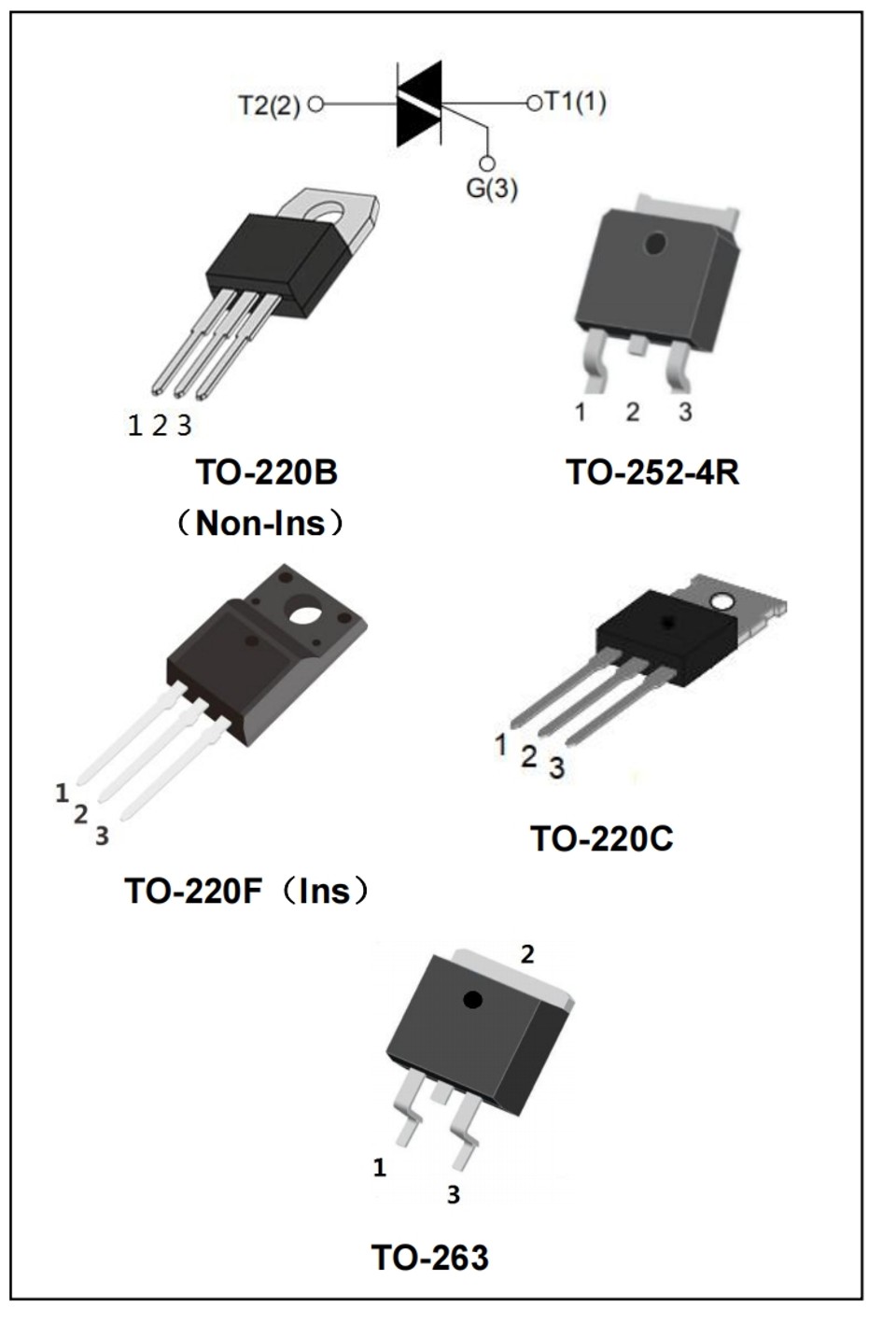

الحزمة البيانات الميكانيكية البيانات
.jpg)
.jpg)
.jpg)
