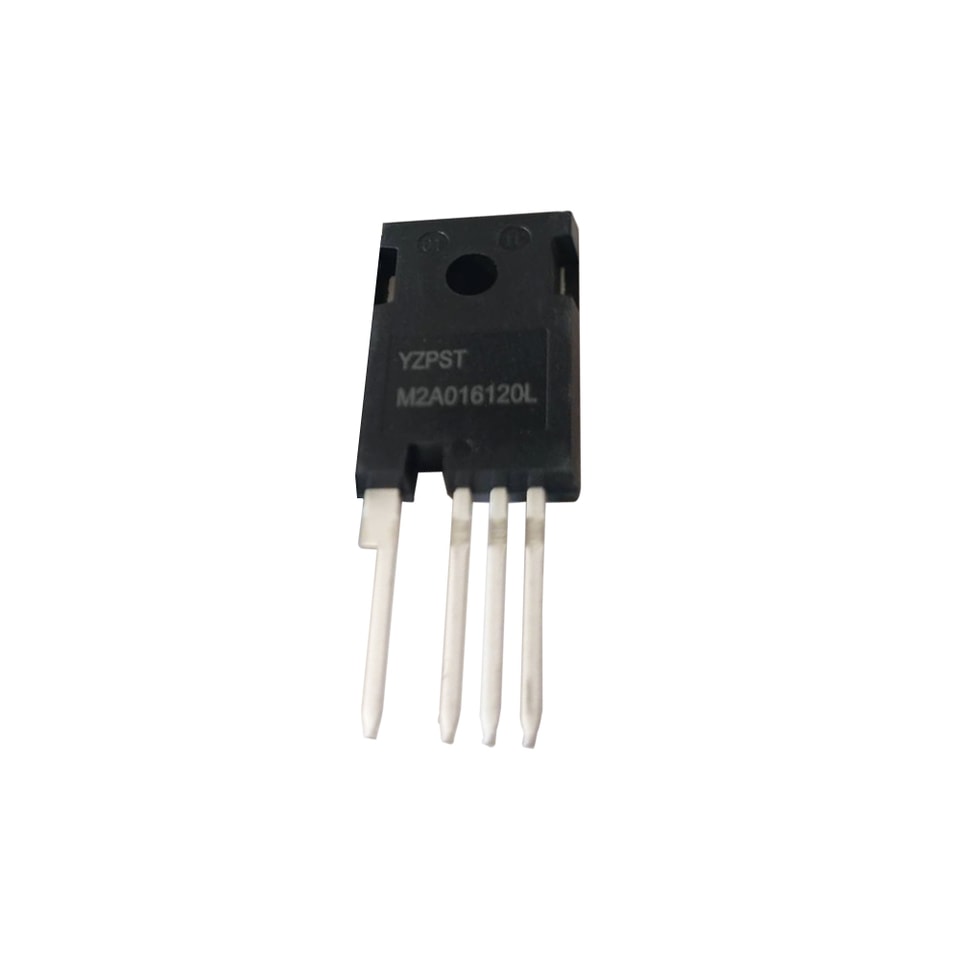

YZPST-M2A016120L
N-Channel SiC Power MOSFET P/N: YZPST-M2A016120L
الميزات
جهد الحجب العالي مع مقاومة منخفضة عند التوصيل
تبديل سريع مع سعة منخفضة
سهل التوازي وبسيط للتشغيل
الفوائد
كفاءة النظام الأعلى
متطلبات التبريد المنخفضة
كثافة الطاقة المتزايدة
تردد تبديل النظام المتزايد
التطبيقات
الطاقة المتجددة
شواحن بطاريات السيارات الكهربائية
محولات تيار مستمر عالي الجهد
مزودات الطاقة بنمط التبديل
.jpg)

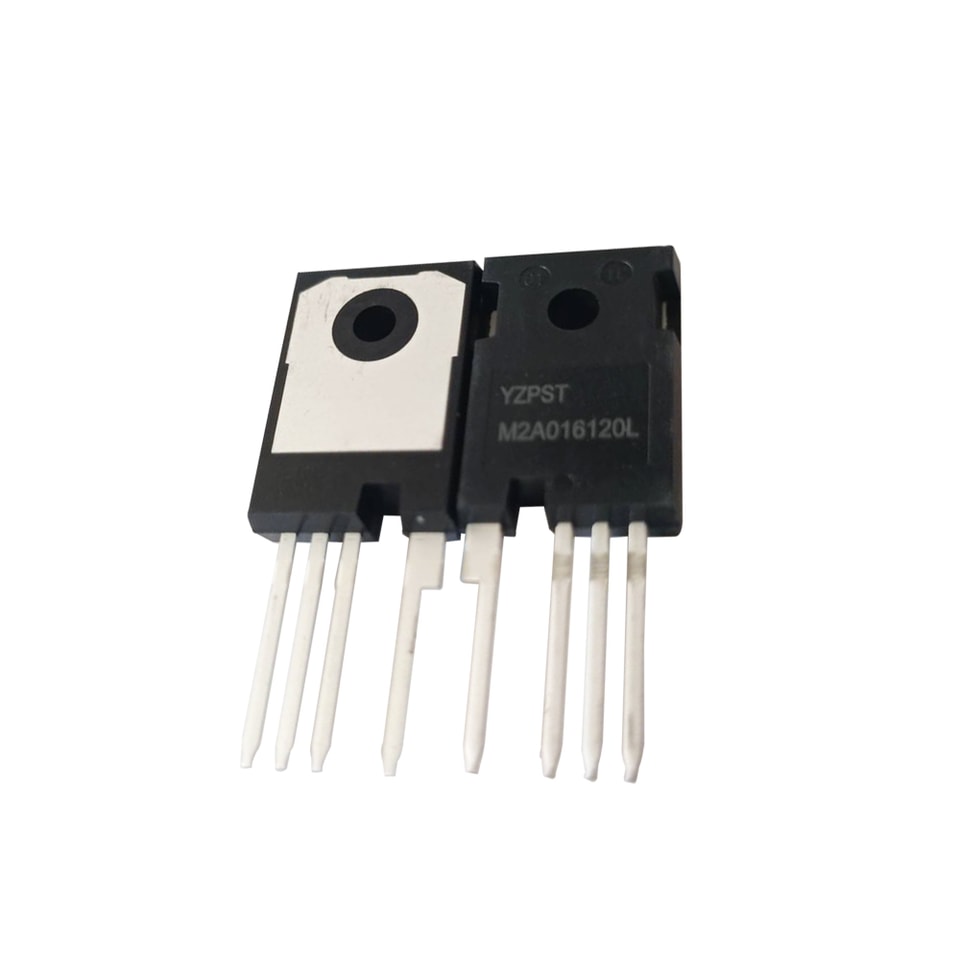

موسفيت الطاقة SiC عالي الجهد الكتلة N-Channel P/N: YZPST-M2A016120L
المميزات
جهد الحجب العالي مع مقاومة منخفضة عند التوصيل
سرعة عالية في التبديل مع سعة منخفضة
سهل التوازي وسهل التشغيل
الفوائد
كفاءة النظام الأعلى
متطلبات تبريد مخفضة
كثافة الطاقة المتزايدة
تردد تبديل النظام المتزايد
التطبيقات
الطاقة المتجددة
شواحن بطاريات السيارات الكهربائية
محولات تيار مستمر/متناوب عالي الجهد
مزودات الطاقة بنظام التحويل

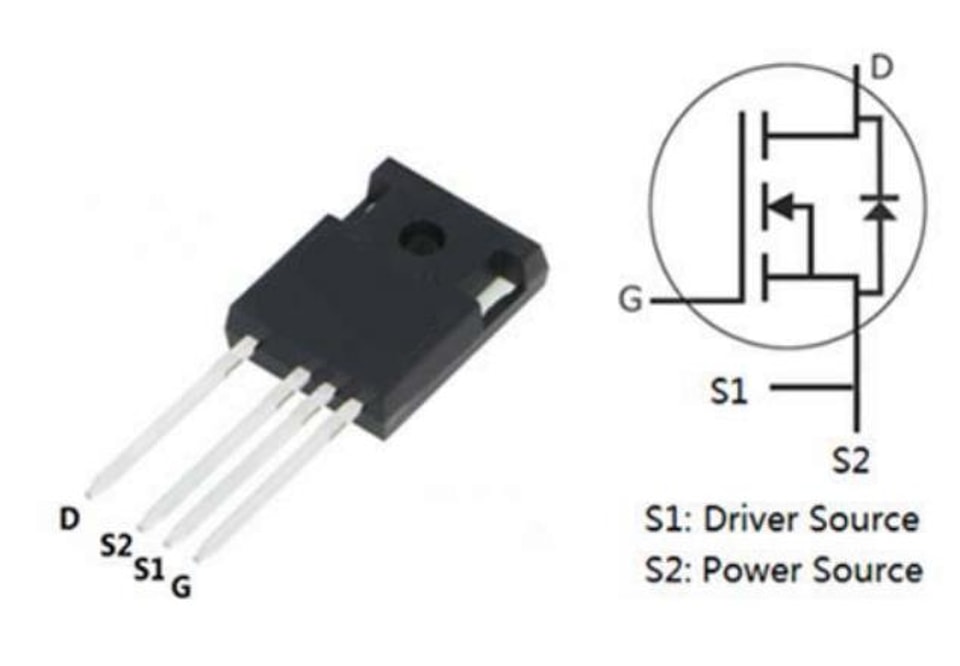

الحزمة
|
الجزء الرقم |
الحزمة |
|
M2A016120L |
TO-247-4 |
القيم القصوى (T C =25 u2103 un less otherwise specified)
| رمز | المعلمة | القيمة | الوحدة | شروط الاختبار | ملاحظة |
| أقصى جهد الصرف | الجهد بين الصرف والمصدر | 1200 | V | VGS=0V، ID=100μA | |
| أقصى جهد البوابة إلى الصرف | الجهد بوابة-مصدر | -8/+22 | V | القيم القصوى المطلقة | |
| VGSop | الجهد بوابة-مصدر |
-4/+18 |
V | القيم التشغيلية الموصى بها | |
| ID | تيار الصرف المستمر | 115 | أمبير | VGS=18V، Tc=25℃ | |
| 76 | VGS=18V، Tc=100℃ | ||||
| ID(pulse) | Pulsed Drain Current | 250 | أمبير | Pulse width tp limited by TJmax | |
| PD | Power Dissipation | 582 | W | Tc=25℃, TJ=175℃ | |
| TJ, TSTG | درجة حرارة التشغيل والتخزين | -55 إلى +175 | ℃ |
الخصائص الكهربائية (T C =25 u2103 ما لم آخر حكما محدد)
| رمز | المعلمة | الحد الأدنى | الحد الأقصى | الجهد الكهربائي بين السحب والتصريف | الوحدة | شروط الاختبار | ملاحظة |
| الجهد الكهربائي بين السحب والتصريف | الجهد الكهربائي بين السحب والتصريف | 1200 | / | / | V | VGS=0V، ID=100μA | |
| VGS(th) | الجهد الكهربائي عتبة البوابة | 1.9 | 2.6 | 4 | V | VDS=VGS، ID=23mA | |
| / | 1.8 | / | VDS=VGS، ID=23mA، TJ=175℃ | ||||
| IDSS | تيار الصرف البوابي صفر | / | 1 | 100 | ميكرو أمبير | VDS=1200V، VGS=0V | |
| IGSS+ | تسرب الجهد-المصدر | / | 10 | 250 | نانو أمبير | VDS=0V، VGS=22V | |
| IGSS- | تسرب الجهد-المصدر | / | 10 | 250 | نانو أمبير | VDS=0V، VGS=-8V | |
| RDS(on) | المقاومة في حالة التوصيل بين الصرف والمصدر | / | 16 | 21 | مΩ | VGS=18V، ID=75A | |
| / | 28 | / | VGS=18V، ID=75A، TJ=175℃ | ||||
| gfs | التوصيل المتناسب | / | 40.5 | / | S | VDS=20V، ID=75A | |
| / | 37 | / | VDS=20V, ID=75A, TJ=175℃ | ||||
| Ciss | Input Capacitance | / | 4300 | / | VGS=0V | ||
| Coss | Output Capacitance | / | 236 | / | pF | VDS=1000V | |
| Crss | السعة العكسية للنقل | / | 35 | / | f=1MHz | ||
| Eoss | طاقة Coss المخزنة | / | 136 | / | µJ | VAC=25mV | |
| EON | تشغيل التبديل للطاقة | / | 2.1 | / | µJ | VDS=800V، VGS=-4V/18V | |
| EOFF | إيقاف التبديل للطاقة | / | 1.6 | / | ID=40A، RG(ext)=2.5Ω، L=100μH | ||
| td(on) | وقت التأخير في التشغيل | / | 150 | / | |||
| tr | وقت الارتفاع | / | 38 | / | VDS=800V، VGS=-4V/18V، ID=40A RG(ext)=2.5Ω، RL=20Ω | ||
| td(off) | وقت التأخير في الإيقاف | / | 108 | / | نانوثانية | ||
| tf | وقت الخريف | / | 35 | / | |||
| RG(int) | المقاومة الداخلية للبوابة | / | 2.3 | / | Ω | f=1MHz، VAC=25mV | |
| QGS | شحنة البوابة إلى المصدر | / | 60 | / | VDS=800V | ||
| QGD | بوابة إلى تصريف الشحنة | / | 44 | / | nC | VGS=-4V/18V | |
| QG | إجمالي شحنة البوابة | / | 242 | / | ID=40A |

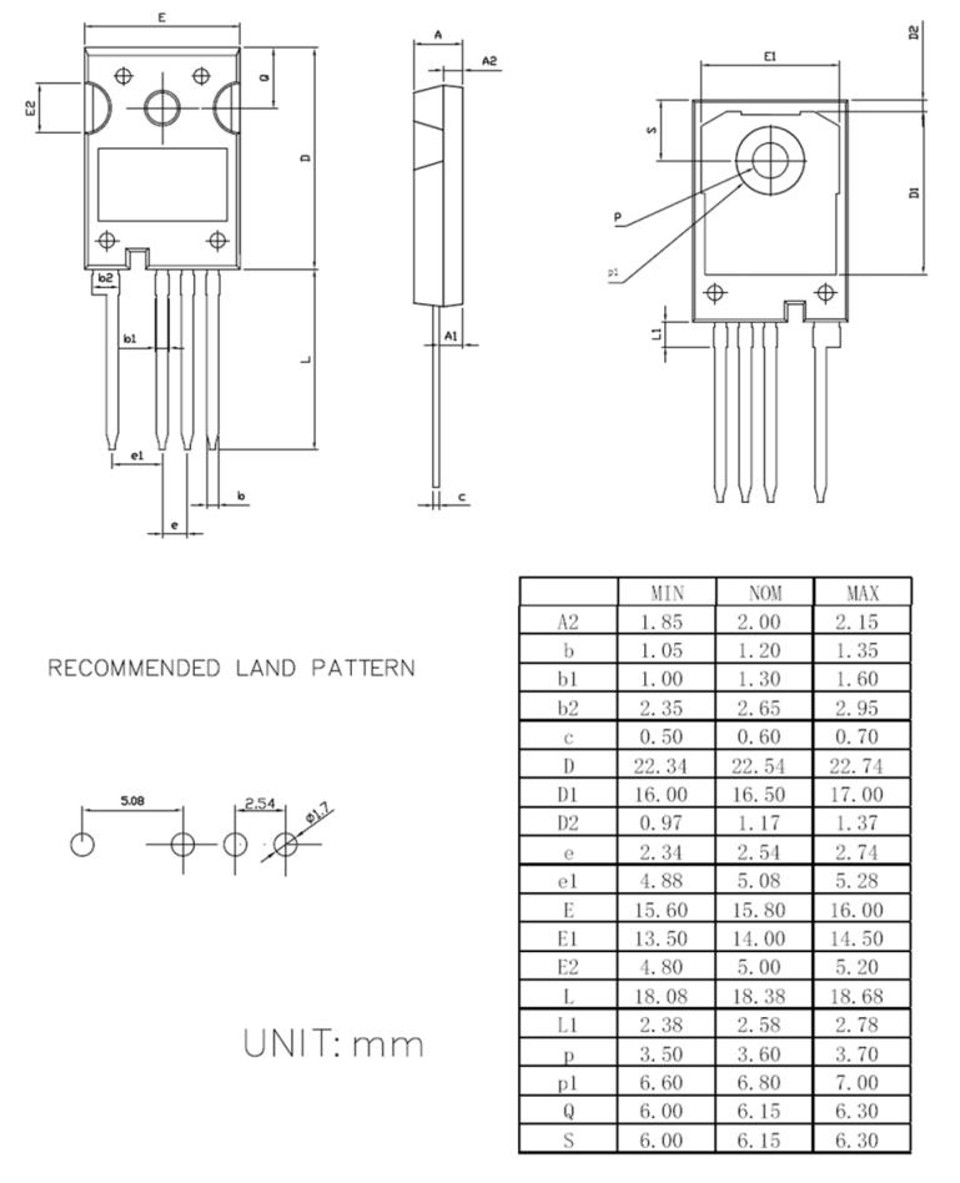

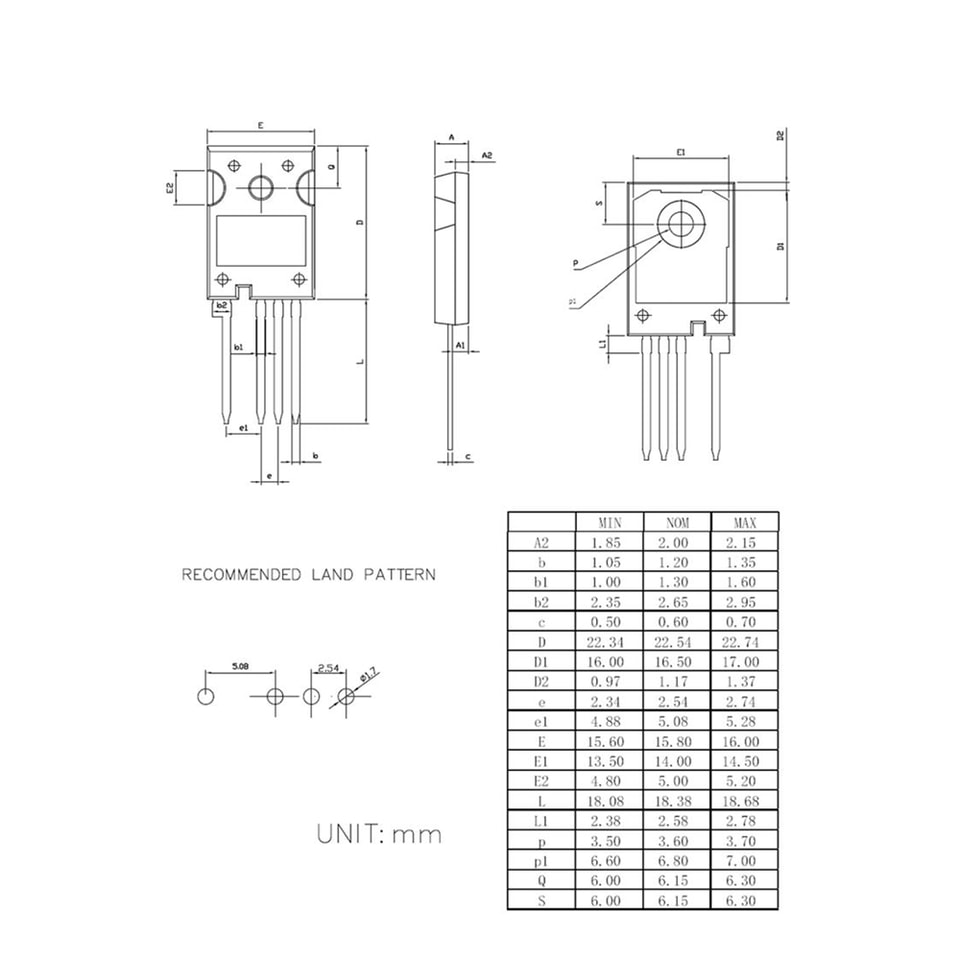

الحزمة الأبعاد
