- 1. تردد التشغيل: 20khz-500khz
- 2. قدرة الخرج: 0.5 إلى 15 واط
- 3. درجة حرارة التشغيل: من -40℃ إلى +125℃
- 4. درجة حرارة التخزين: من 25℃ إلى +85℃
- 5. رطوبة التخزين: 30 إلى 95%
الصور المرئية للمنتج01 / المعرض
مكوّن قدرة
محول
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

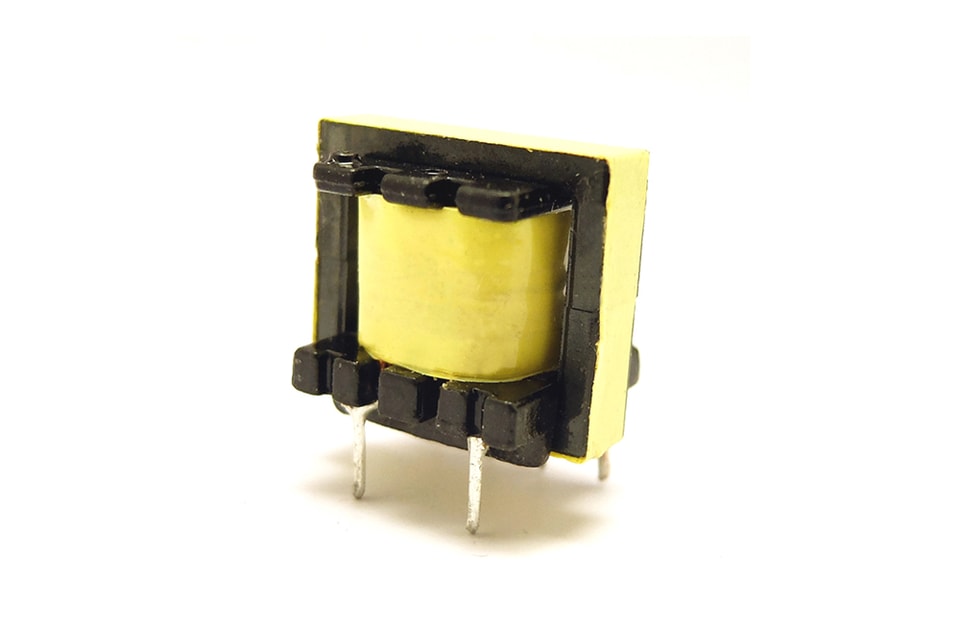

خصائص المحول عالي التردد EE16: يتميز المحول عالي التردد EE16 بصغر الحجم وانخفاض السعر وعاليةالاعتمادية. EEالمحول هو قلب فيرايت أساسي يتميز بأداء مستقر وتكلفة منخفضة وتيار عالٍ، ويُستخدم على نطاق واسع في تحويل الطاقة والتوصيلات.يغطي نطاق الترشيح من الصغير إلى الكبير، مما يلبي احتياجات مختلف دوائر التطبيقات.إذا استخدمت سلكًا مطليًا بالمينا من البوليستر المقاوم للحرارة بدرجة 155℃ أو 180℃، فيمكنه تلبية ظروف درجات حرارة مختلفة وهو مناسب لمختلف مصادر الطاقة التحويلية، والعاكسات، وأجهزة UPS، إلخ.
أداء المحول عالي التردد EE16
خصائص المحول عالي التردد EE16: يتميز المحول عالي التردد EE16 بصغر الحجم وانخفاض السعر وعاليةالاعتمادية. EEالمحول هو قلب فيرايت أساسي يتميز بأداء مستقر وتكلفة منخفضة وتيار عالٍ، ويُستخدم على نطاق واسع في تحويل الطاقة والتوصيلات.يغطي نطاق الترشيح من الصغير إلى الكبير، مما يلبي احتياجات مختلف دوائر التطبيقات.إذا استخدمت سلكًا مطليًا بالمينا من البوليستر المقاوم للحرارة بدرجة 155℃ أو 180℃، فيمكنه تلبية ظروف درجات حرارة مختلفة وهو مناسب لمختلف مصادر الطاقة التحويلية، والعاكسات، وأجهزة UPS، إلخ.
تطبيقات
يُستخدم المحول عالي التردد EE16 عادةً في محول الطاقة المساعدة، ومحول dc-dc، ومحول القيادة، والكاميرا الرقمية، وشاحن مصدر الطاقة التحويلي المحمول، إلخ.
يُستخدم المحول عالي التردد EE16 عادةً في محول الطاقة المساعدة، ومحول dc-dc، ومحول القيادة، والكاميرا الرقمية، وشاحن مصدر الطاقة التحويلي المحمول، إلخ.
لمزيد من المعلومات حول المحول، يرجى تنزيل ملف PDF المسمى "Transformer EE16" أعلاه.
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
الترقيم | الأنواع | النمط الهيكلي | طويل | العرض | عالية | أحد أرقام PIN | مرتان من PIN | تباعد الخطوط | قطر السن | ||
EE16-1 | عمودي | Ⅰ | 18.0 | 16.5 | 17.5 | 4 | 3.5 | 6 | 2.7 | 12.3 | Φ0.6 |
EE16-2 | عمودي | Ⅰ | 16.5 | 14.0 | 15.5 | 5 | 3.3 | 5 | 3.3 | 10.5 | Φ0.6 |
EE16-3 | عمودي | Ⅰ | 15.5 | 15.5 | 14.0 | 4 | 3.8 | 4 | 3.8 | 10.2 | Φ0.6 |
EE16-4 | أفقي | Ⅱ | 17.0 | 21.0 | 14.5 | 4 | 3.8 | 4 | 3.8 | 15.7 | Φ0.6 |
EE16-5 | أفقي | Ⅱ | 17.0 | 19.0 | 13.5 | 5 | 3.2 | 5 | 3.2 | 15.5 | Φ0.6 |
EE16-6 | أفقي | Ⅱ | 17.0 | 19.0 | 14.0 | 5 | 2.5 | 5 | 2.5 | 12.5 | Φ0.6 |
EE16-7 | عمودي | Ⅲ | 17.0 | 18.0 | 16.5 | 5 | 3.2 | 2 | 12.8 | 13.8 | Φ0.6 |
EE16-8 | عمودي | Ⅲ | 17.0 | 17.0 | 15.0 | 5 | 3.5 | 4 | 5.0 / 3.2 | 14.2 | Φ0.6 |
لمزيد من المعلومات حول المحول، يرجى تنزيل ملف PDF المسمى "Transformer EE16" أعلاه.
