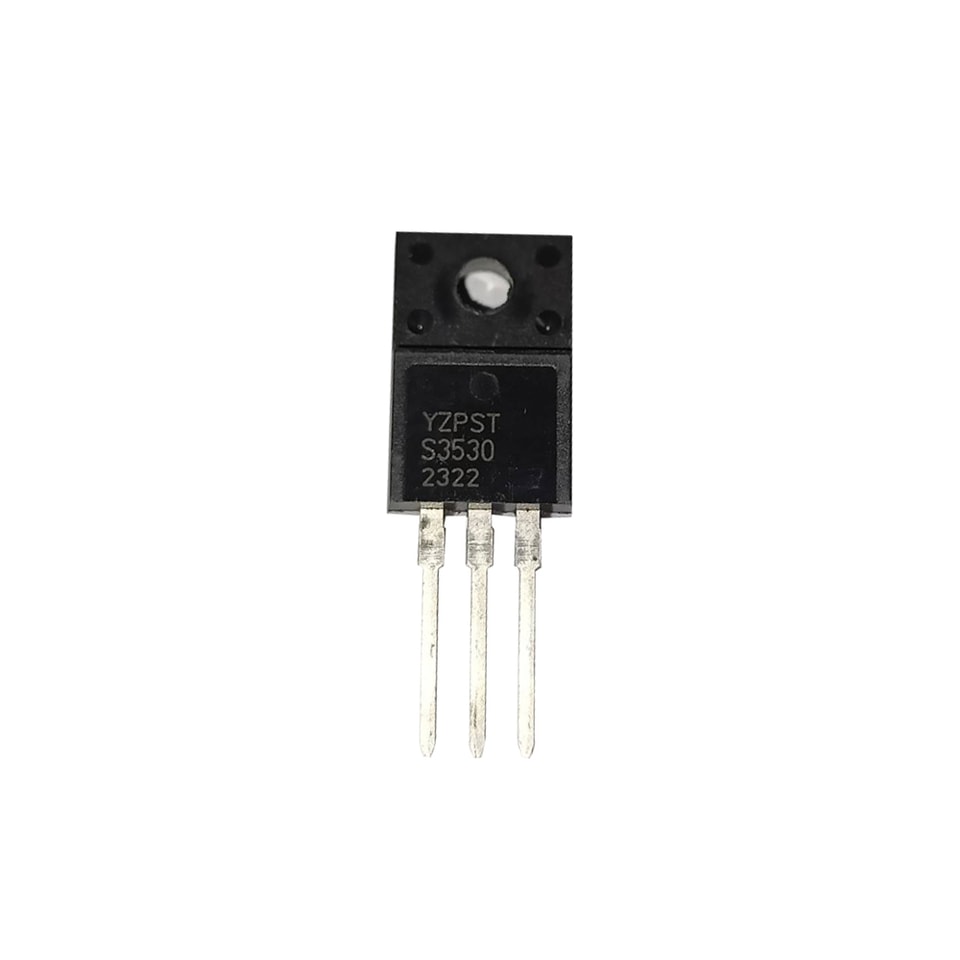

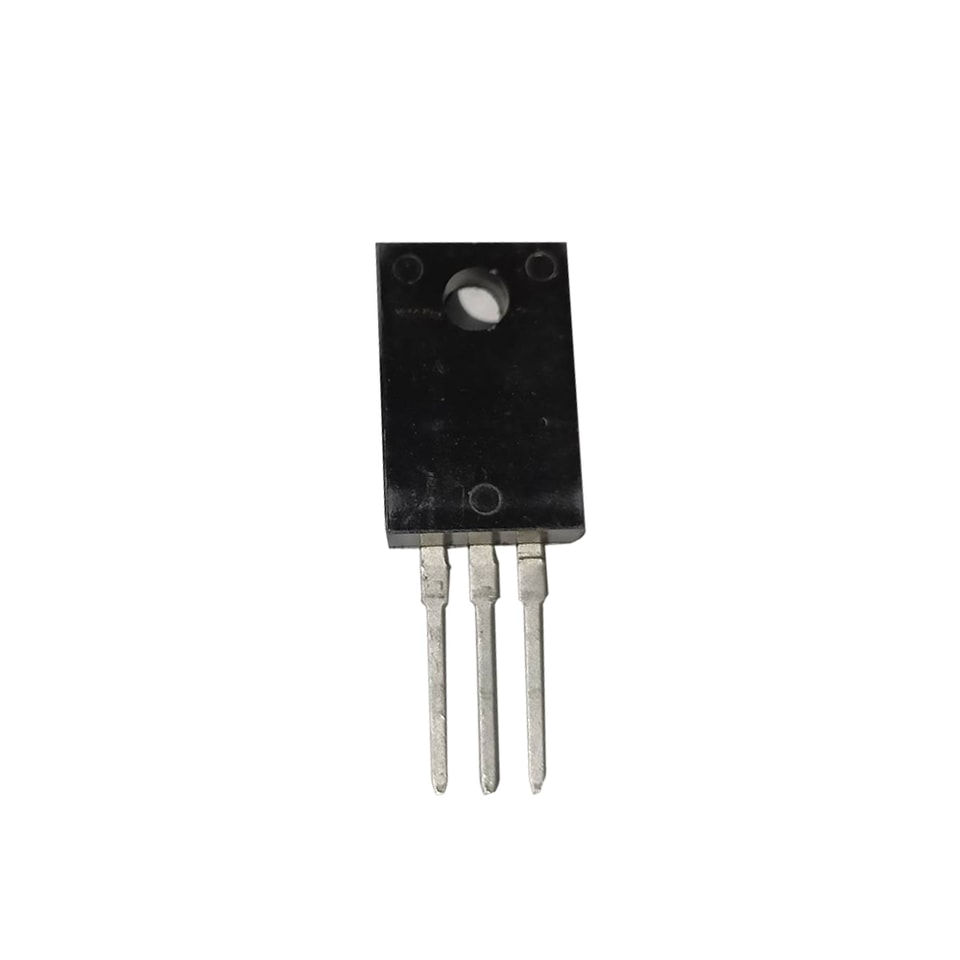

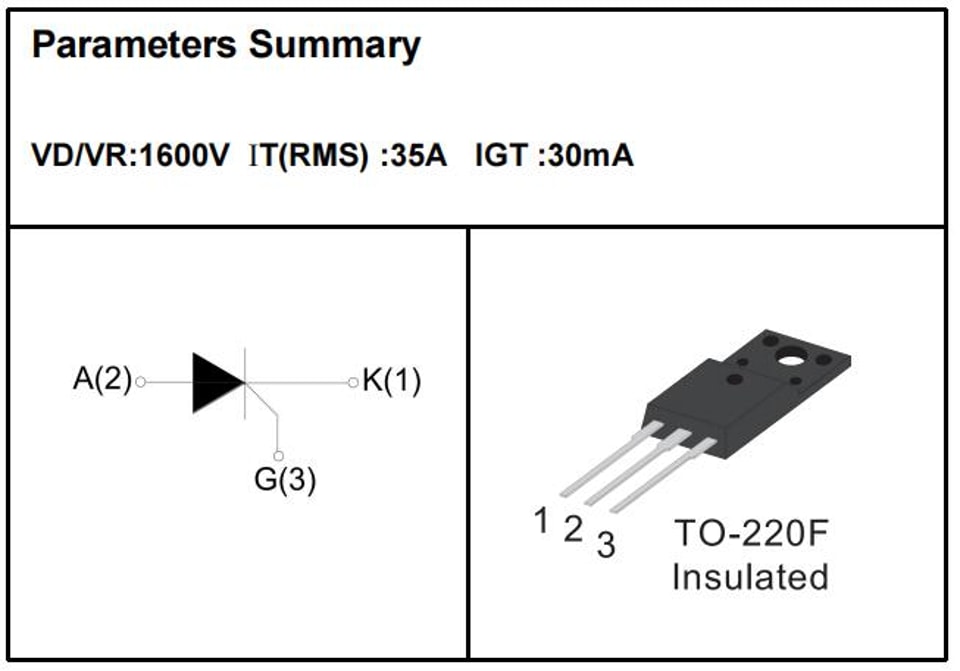

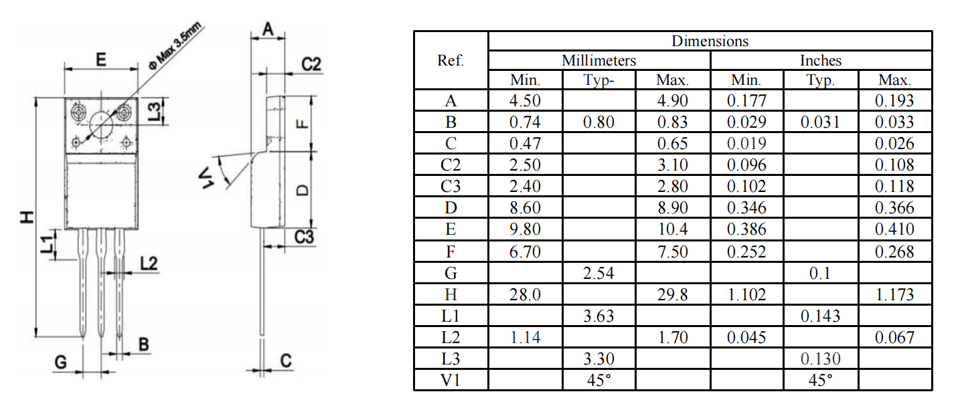

YZPST-S3530

الحد الأقصى المطلق الحد الأقصى القيَم

المعلمة

الرمز

القيمة

الوحدة

نطاق درجة حرارة وصلة التخزين

Tstg

-40 ~ 150

℃

نطاق درجة حرارة الوصلة أثناء التشغيل

Tj

-40~ 125

℃

جهد الإيقاف الأقصى المتكرر في الحالة المنقطعة (T =25℃)

VDRM

1600

V

الجهد العكسي الأقصى المتكرر (T =25℃)

VRRM

1600

V

جهد الإيقاف الأقصى غير المتكرر عند الاندفاع

VDSM

VDRM +100

V

جهد الانعكاس الأقصى غير المتكرر

VRSM

VRRM +100

V

تيار الحالة الموصلة الفعّال RMS (T = 110℃)

IT(RMS)

35

A

تيار الذروة العابر غير المتكرر في حالة التوصيل

(زاوية توصيل 180°، F=50Hz)

ITSM

300

A

متوسط تيار حالة التوصيل (زاوية توصيل 180°)

IT(AV)

23

A

قيمة I2t للانصهار (tp= 10ms)

I2t

450

A2 S

المعدل الحرج لارتفاع تيار حالة التوصيل

(I =2×IGT، tr ≤ 100 ns)

dI/dt

50

A/ميكروثانية

تيار البوابة الأقصى

IGM

4

A

تبديد القدرة المتوسطة للبوابة

PG(AV)

1

واط

المقاومات الحرارية

الرمز

المعلمة

القيمة

الوحدة

Rth(j-c)

من الوصلة إلى العلبة (تيار مستمر)

2.5

℃/W

الخصائص الكهربائية (T=25℃ ما لم يُذكر خلاف ذلك)

الرمز

ظروف الاختبار

القيمة

الوحدة

IGT

V = 12V R = 140Ω

الحد الأقصى

30

mA

VGT

الحد الأقصى

1.3

V

VGD

VD=VDRM Tj= 125℃

الحد الأدنى

0.2

V

IL

IG= 1.2IGT

الحد الأقصى

160

mA

IH

IT=500mA

الحد الأقصى

120

mA

dV/dt

VD=2/3VDRM البوابة مفتوحة Tj=125℃

الحد الأدنى

500

V/μs
