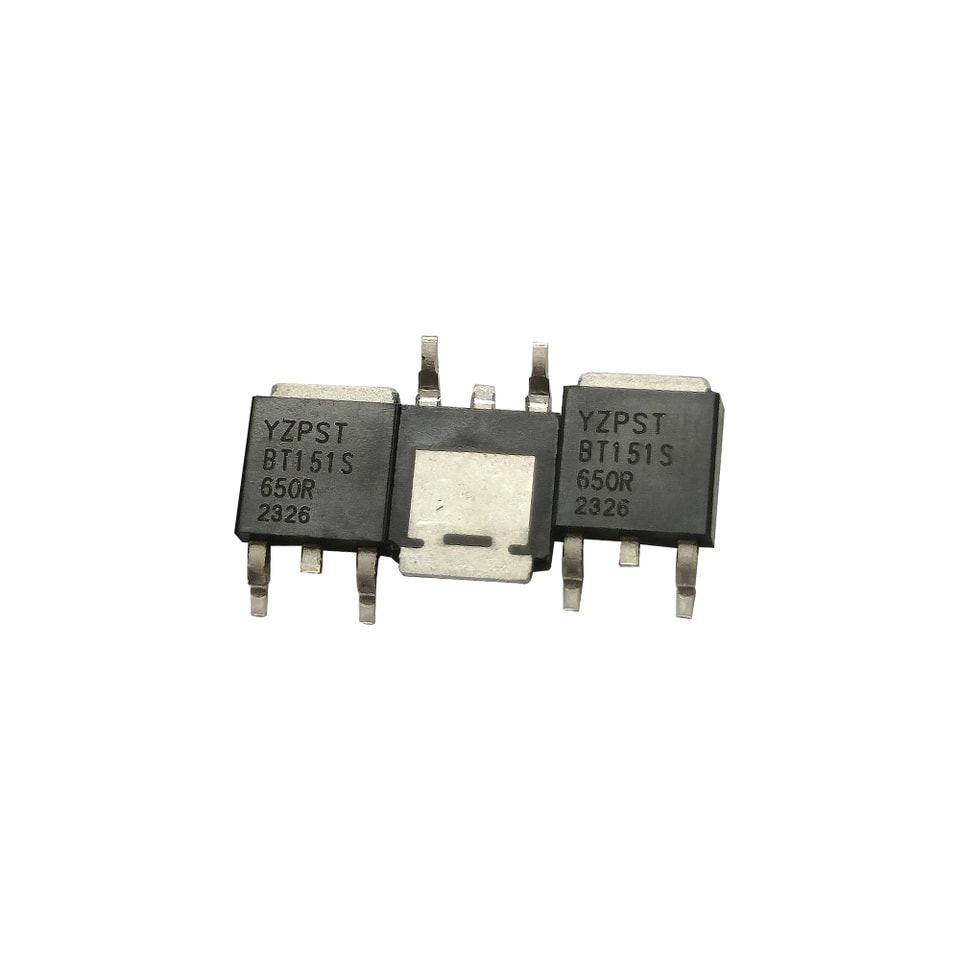

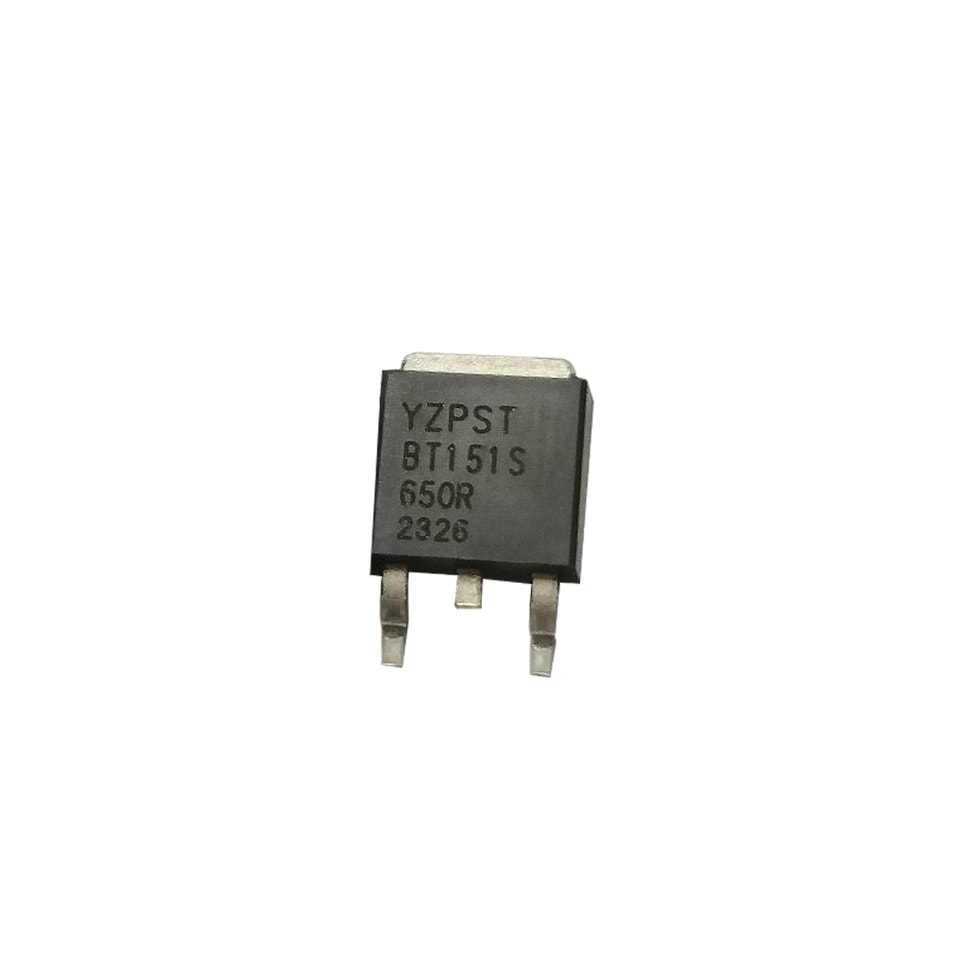

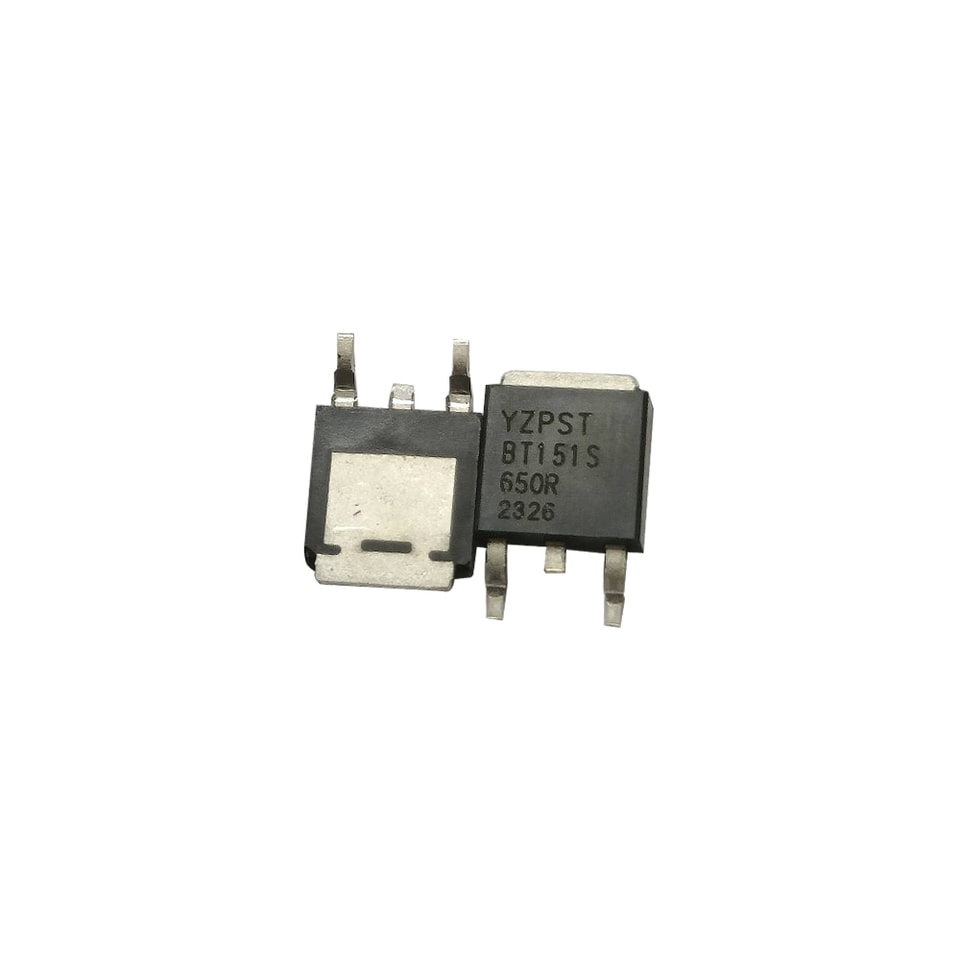

YZPST-BT151S-650R
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
P/N:YZPST-BT151S SCRS
مُصنِّع SCR BT151S-650R TO-252 بجهد 650V
العبوة
TO-252-2L
الميزة الرئيسية （Tj= 25℃）
الرمز | القيمة | الوحدة |
IT(AV) | 7.5 | A |
VDRM / VRRM | ≥ 600 | V |
IGT | 3 إلى 6 | mA |
التصنيفات المطلقة (الحدود القصوى)
الرمز | المعلمة | القيمة | الوحدة |
IT (RMS) | تيار الحالة الموصلة الفعّال (زاوية توصيل 180°) | 12 | A |
IT(AV) | تيار الحالة الموصلة المتوسط (زاوية توصيل 180°) | 7.5 | A |
ITSM | التيار غير المتكرر عند ذروة الاندفاع في حالة التوصيل التيار (tp= 10ms) | 100 | A |
I2t | (tp= 10ms) | 50 | A2S |
IGM | تيار البوابة الأقصى (tp=20us) | 2 | A |
PGM | قدرة البوابة القصوى | 5 | واط |
PG(AV) | قدرة البوابة المتوسطة | 0.5 | واط |
Tstg Tj | درجة حرارة التخزين درجة حرارة الوصلة أثناء التشغيل | -40--+150 -40--+125 | ℃ |
المقاومات الحرارية
الرمز | المعلمة | القيمة | الوحدة |
Rth (j-mb) | من الوصلة إلى العلبة | 2.0 | K/W |
Rth (j-a) | من الوصلة إلى الوسط المحيط | 75 | K/W |
الخصائالكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | ظروف الاختبار | القيمة | الوحدة | |||
| الحد الأدنى | النوع | الحد الأقصى | ||||
| IGT | VD=6V,RL= 100أوم | 3 | 5 | 6 | uA | |
| VGT | VD= 12V, RL= 100أوم | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3.3KΩTj=110℃ | 0.2 | ----- | ----- | V | |
| Iع | IT= 100mA البوابة مفتوحة | ----- | 10 | mA | ||
| IL | IG= 1.2IGT | 20 | mA | |||
| dV/dt | VD=67%VDRM, فتحة البوابة, Tj=125℃ | 50 | 125 | v/μs | ||
| ----- | ||||||
| VTM | IT= 16A،tp=380μs | ----- | ----- | 1.6 | V | |
| IDRM | VD=VDRM | 10 | μA | |||
| 500 | μA | |||||
| VR=VRRM | Tj=25℃ | ----- | ----- | 10 | μA | |
| IRRM | Tj=125℃ | ----- | ----- | 500 | μA | |
مقياس العبوة
