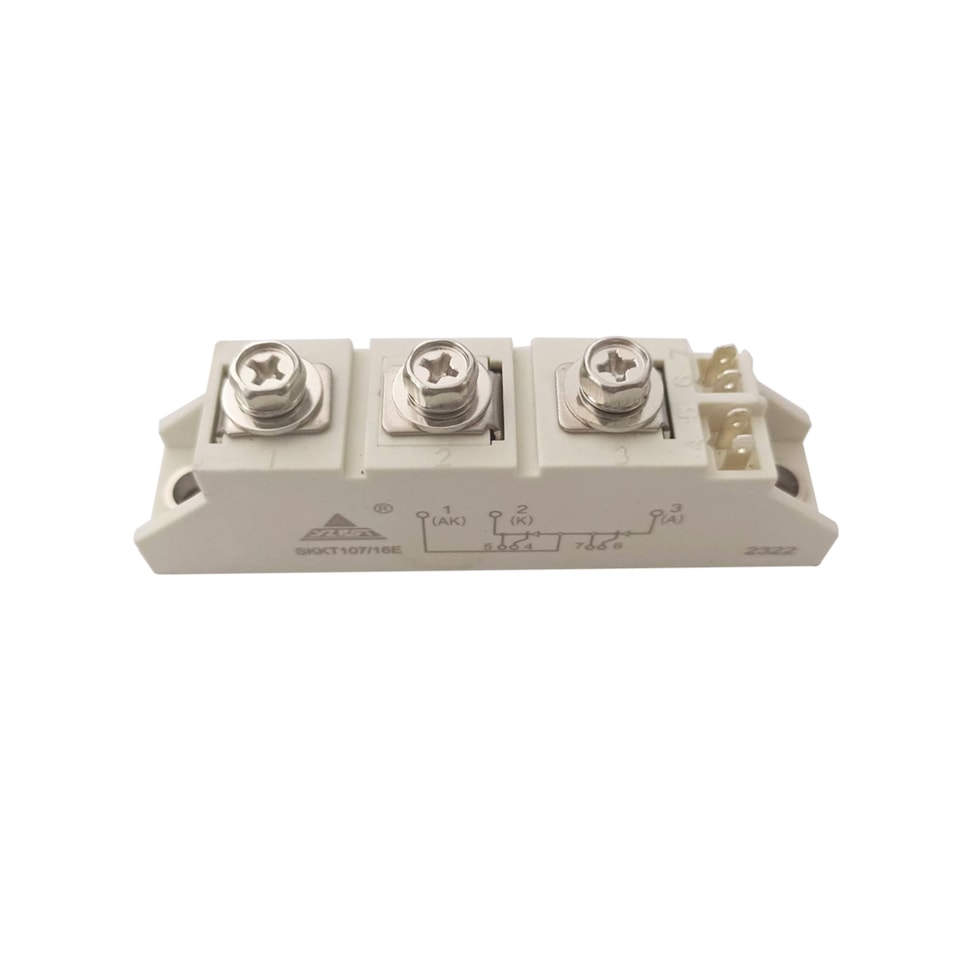

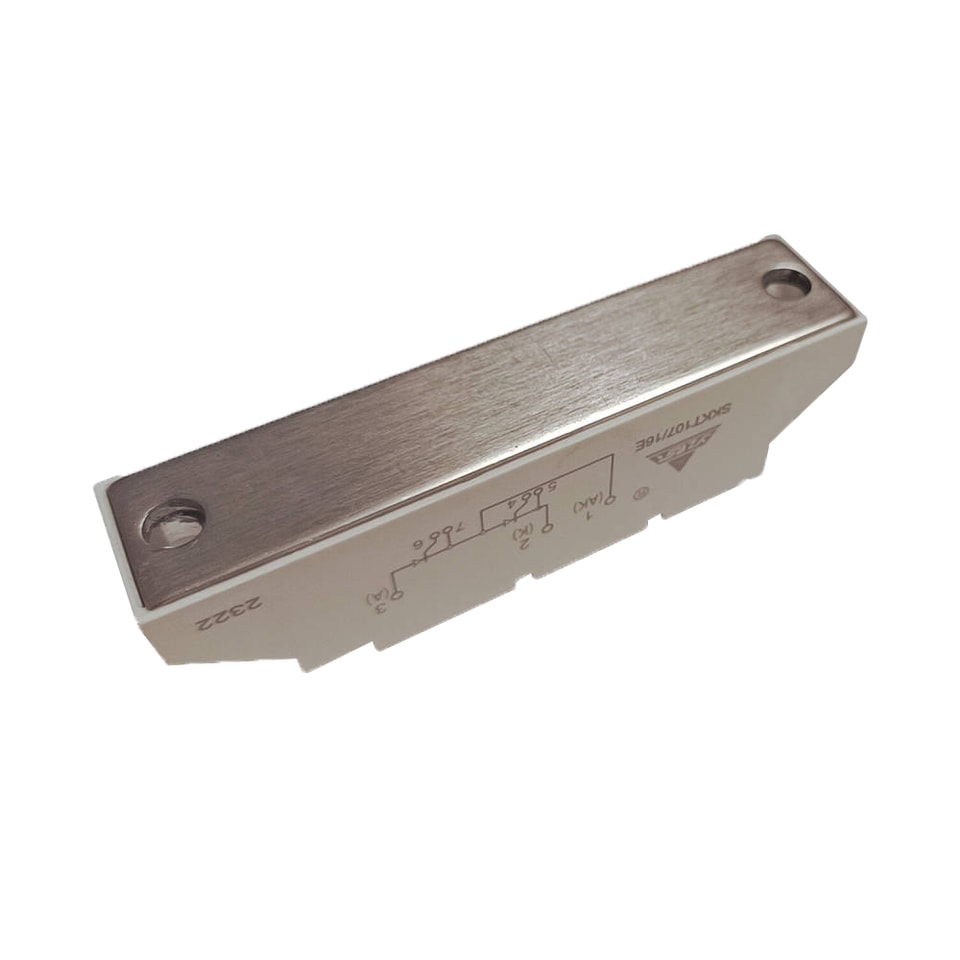

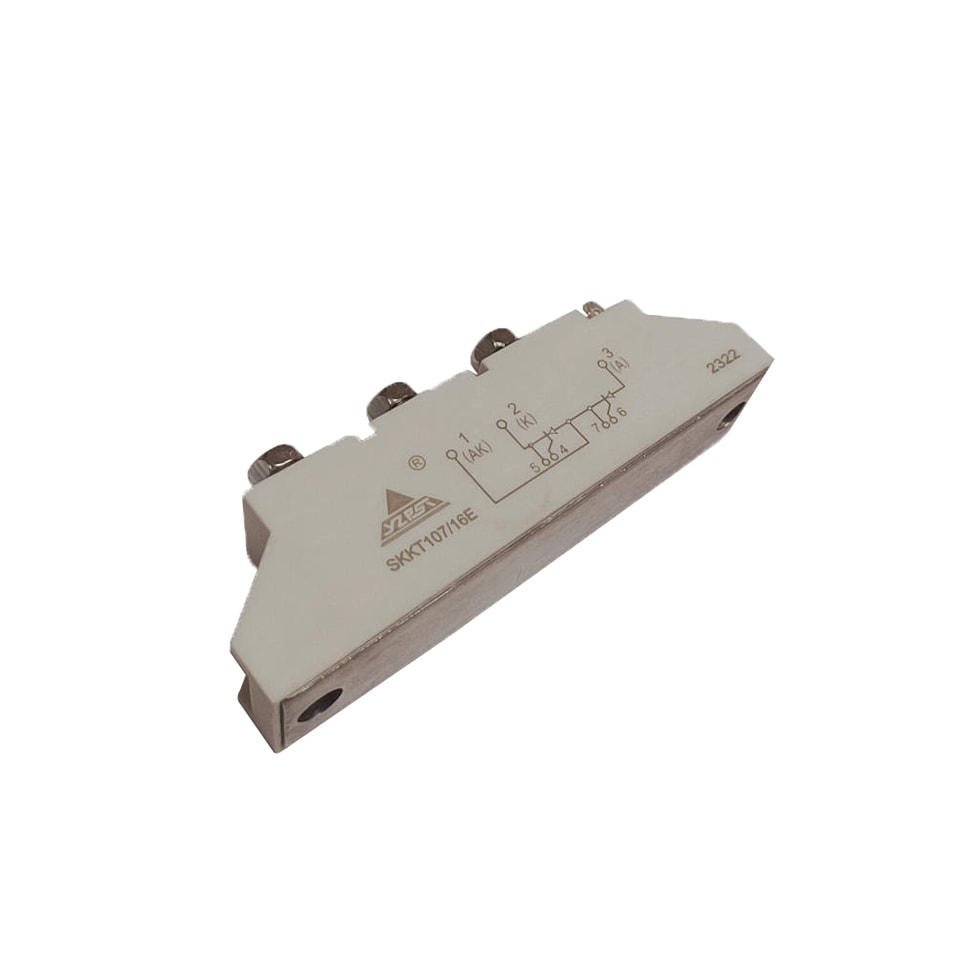

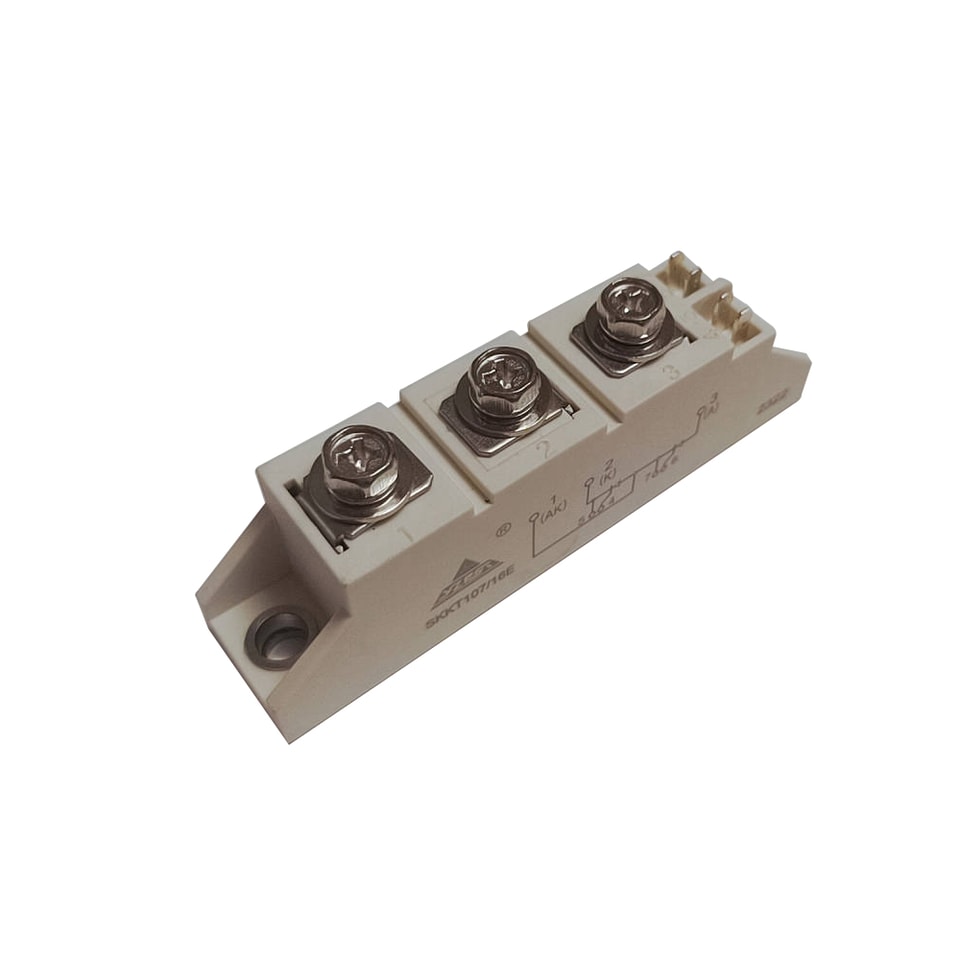

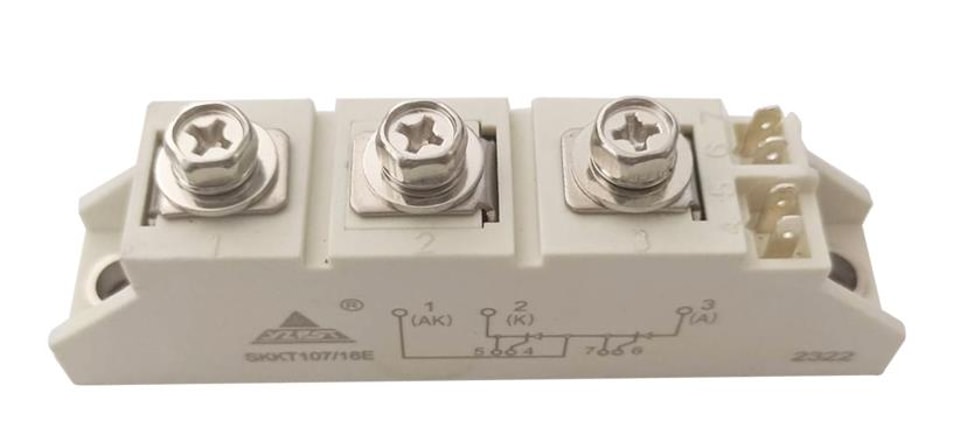

YZPST-SKKT107-16E
وحدات التيريستور P/N: YZPST-SKKT107/16E
تيريستور ببوابة تضخيم 1600V وحدة تيريستور 119A
الميزات
نقل الحرارة من خلال قاعدة معدنية معزولة من السيراميك نتريد الألمنيوم
اتصالات ضغط المعادن الثمينة لضمان الموثوقية العالية
تيريستور ببوابة تضخيم
التطبيقات النموذجية
التحكم في محركات التيار المستمر
بدء تشغيل محركات التيار المتردد
التحكم في درجة الحرارة
تعتيم الضوء المحترف
وحدات التيرستور رقم الجزء: YZPST-SKKT107/16E
تيرستور ببوابة تكبير 1600V وحدة تيرستور 119A
الميزات
نقل الحرارة من خلال قاعدة معدنية معزولة من السيراميك نتريد الألومنيوم
اتصالات ضغط المعادن الثمينة لضمان الموثوقية العالية
تيرستور ببوابة تكبير
التطبيقات النموذجية
تحكم محرك العاصمة
بداية محرك التيار المتردد
التحكم في درجة الحرارة
تعتبر تقنية التحكم في الإضاءة المهنية مهمة
|
V DRM |
V RRM |
V RSM |
|
1600V |
1600V |
1700V |
| رمز | الشروط | القيم | وحدات |
| تكنولوجيا المعلومات (صوت/فيديو) | sin. 180؛ TC=85°C | 119 | A |
| IRMS | 190 | ||
| ITSM | Tvj=25°C؛ 10ms | 2250 | A |
| أي تو | تي في جي = 25 درجة مئوية ؛ 8.3 × 10 مللي ثانية | 25.3 | كايه أيه 2 اس |
| في تي | تي في جي = 25 درجة مئوية ؛ آي تي = 300 أمبير | الحد الأقصى 1.75 | V |
| آي دي دي | تي في جي = 125 درجة مئوية ؛ فرد = فولتية الانعكاس المعكوسة ؛ في دي دي = فولتية التوجيه المعكوسة | الحد الأقصى 20 | mA |
| IRD | |||
| tgd | Tvj=25°C; IG=1A; diG/dt=1A/μs; VD=2/3VDRM | 1 | μs |
| tgr | 2 | ||
| (di/dt)cr | Tvj=125°C | أقصى 140 | A/μs |
| (dv/dt)cr | Tvj=125°C | أقصى 1000 | V/μs |
| tq | Tvj=125°C | 200 | μs |
| IH | Tvj=25°C; typ. /max. | 250 | mA |
| IL | Tvj=25°C; RG=33Ω; typ. /max. | 600 | mA |
| VGT | Tvj=25°C; d.c. | min.1.0 | V |
| IGT | Tvj=25°C; d.c. | min.35 | mA |
| VGD | Tvj=125°C; d.c. | أقصى 0.25 | V |
| IGD | Tvj=125°C; d.c. | أقصى 4 | mA |
| Rth(j-c) | لكل تيرستور / لكل وحدة | 0.19 | كيلو واط / كلفن |
| Rth(c-s) | لكل تيرستور / لكل وحدة | 0.1 | كيلو واط / كلفن |
| Tvj | -40...+130 | °C | |
| Tstg | -40...+130 | °C | |
| Visol | a.c. 50Hz; r.m.s.; 1s/1min. | 3600/3000 | V |
