YZPST-ZO0607MA
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الوصف:
مع تيار تثبيت منخفض و تيار التعشيق، Z0607تُوصى الثايرستورات الثنائية من سلسلة triacs بشدة لـللاستخدام في الأحمال المتوسطة والصغيرة من نوع المقاومة القدرة الحمل.
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 0.8 | A |
VDRM/فولتRRM | 600/800 | V |
VTM | ≤1.5 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
المعلمة | الرمز | القيمة | الوحدة | |
التخزين نطاق درجة حرارة الوصلة | Tstg | -40~150 | ℃ | |
التشغيل نطاق درجة حرارة الوصلة | Tj | -40~125 | ℃ | |
الجهد الأقصى المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800 | V | |
الذروة المتكررة جهد عكسيالجهد (Tj=25℃) | VRRM | 600/800 | V | |
تيار الحالة الموصلة RMS | IT(RMS) | 0.8 | A | |
نبضة اندفاع غير متكررة ذروة تيار الحالة الموصلة التيارال (دورة كاملة، F=50Hz) |
ITSM |
9 |
A | |
I2قيمة t للانصهار (tp=10 مللي ثانية) | I2t | 0.45 | A2s | |
متوسط البوابة تبديد القدرة | PG(AV) | 0.1 | واط | |
ذروة البوابة القدرة | PGM | 5 | واط | |
الحرارية المقاومات
الرمز | ظروف الاختبار | القيمة | الوحدة | |
Rθj-c |
الوصلة إلى الحالة(تيار متناوب) | TO-92 | 75 |
℃/W |
SOT-223/SOT-23-2L | 45 | |||
SOT-89-2L | 60 | |||

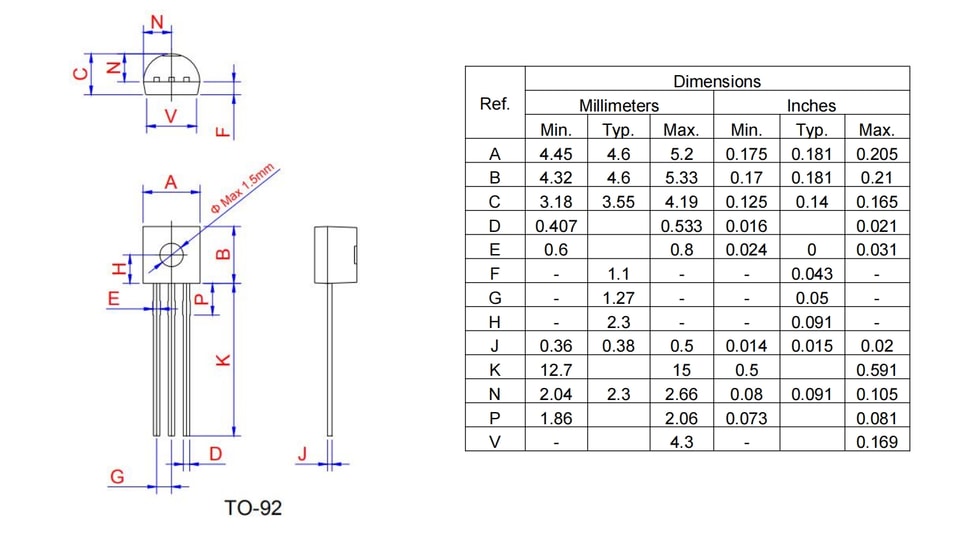

الحزمة البيانات الميكانيكية البيانات
