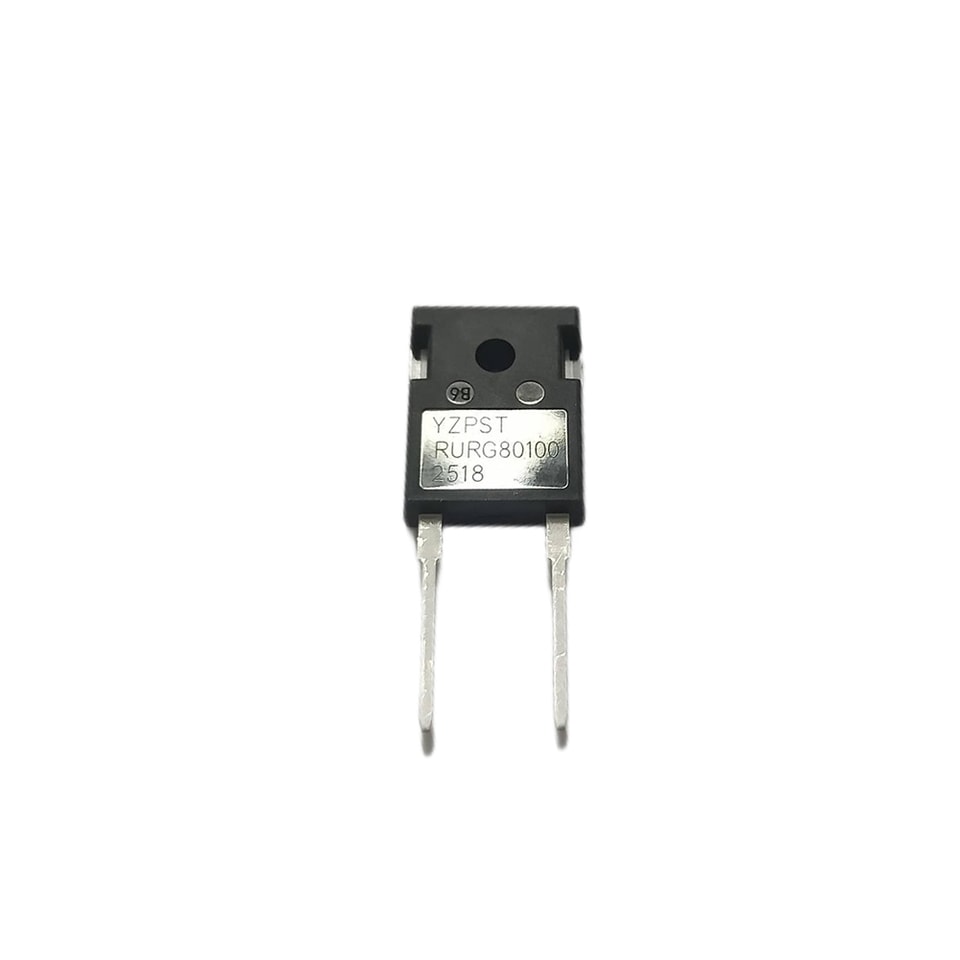

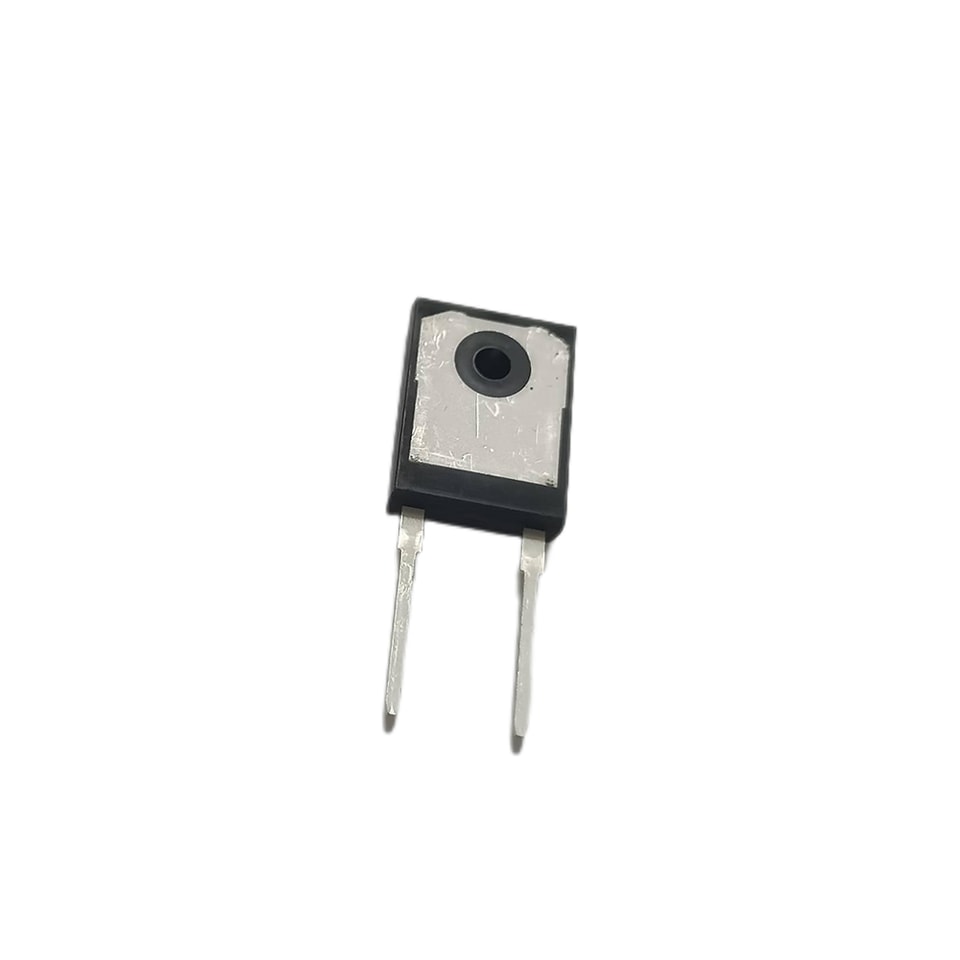

YZPST-RURG80100( YZPST-RA75U120H)

IF(AV)

75A

VRRM

1200 V

Tj(max)

150℃

VF(typ)

2.2V

trr（نموذجي）

50ns

 المعلمة

 الرمز

 القيمة

 الوحدة

الذروة المتكررة الجهد العكسي

VRRM

1200

V

المتوسط التيار الأمامي

TB CB=100℃

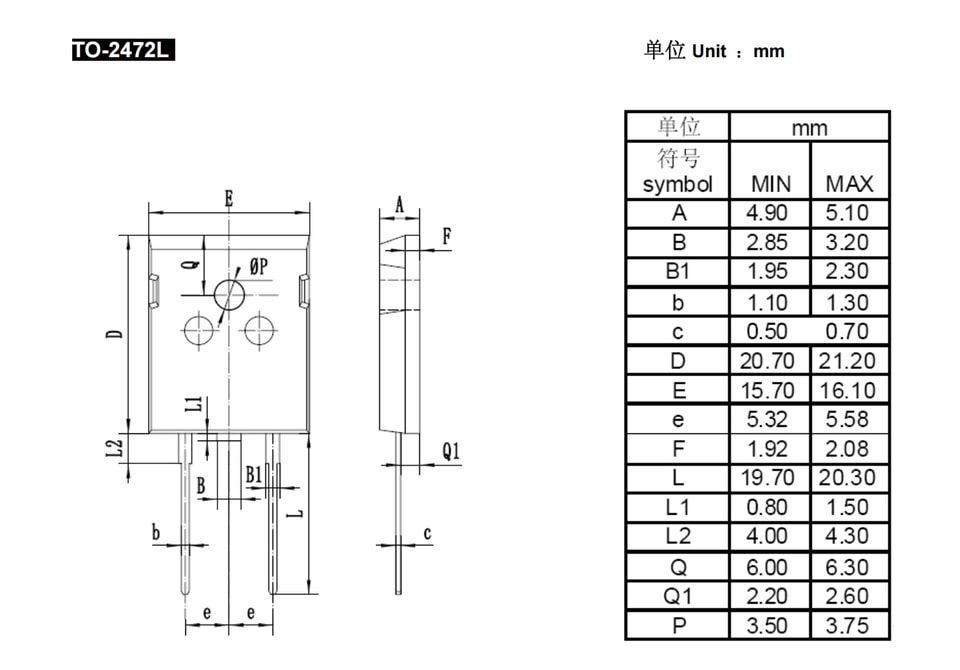

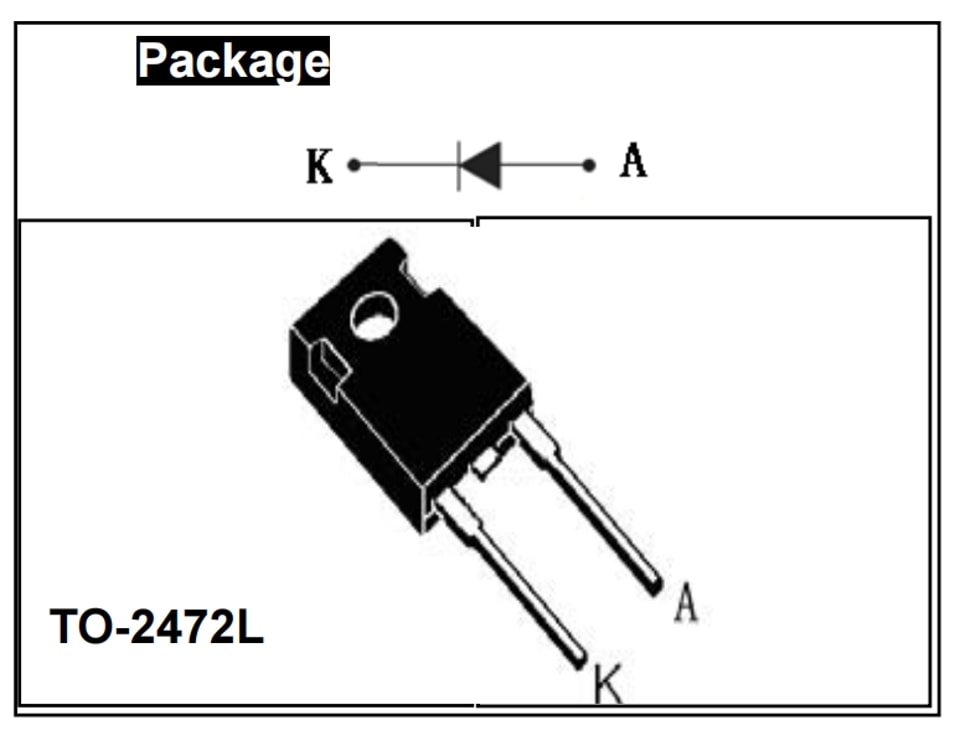

(TO-247-2L)

IF(AV)

75

A

تيار الذروة لدورة واحدة نبضة اندفاعية أمامي

(غير متكرر)   t=10ms

IFSM

420

A

درجة حرارة الوصلة

Tj

-50~+150

℃

نطاق درجة حرارة التخزين

TSTG

-50~+150

℃

المعلمة

ظروف الاختبار

 القيمة (min)

 القيمة (typ)

القيمة (max)

 الوحدة

VRRM

IR =50μA

1200

V

IR

Tj =25℃

VR=VRRM

200

ميكروأمبير

Tj =125℃

1

mA

VF

Tj =25℃

IF=75A

2.2

3.2

V

Tj =125℃

1.8

2.8

V

trr

IF=1A, VR=30V, diF/dt=-200A/μs

50

90

ns

trr

IF=60A, VR=840V, diF/dt=-400A/μs

279

ns

Irr

29.8

A
