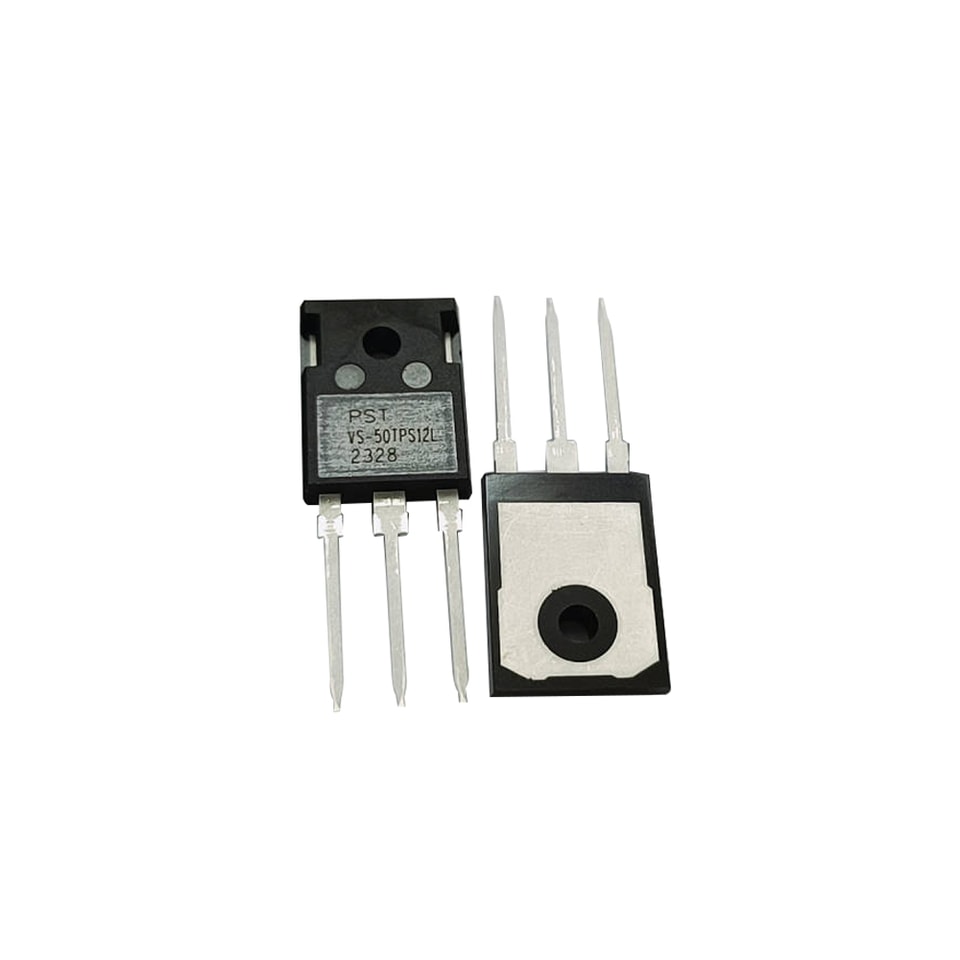

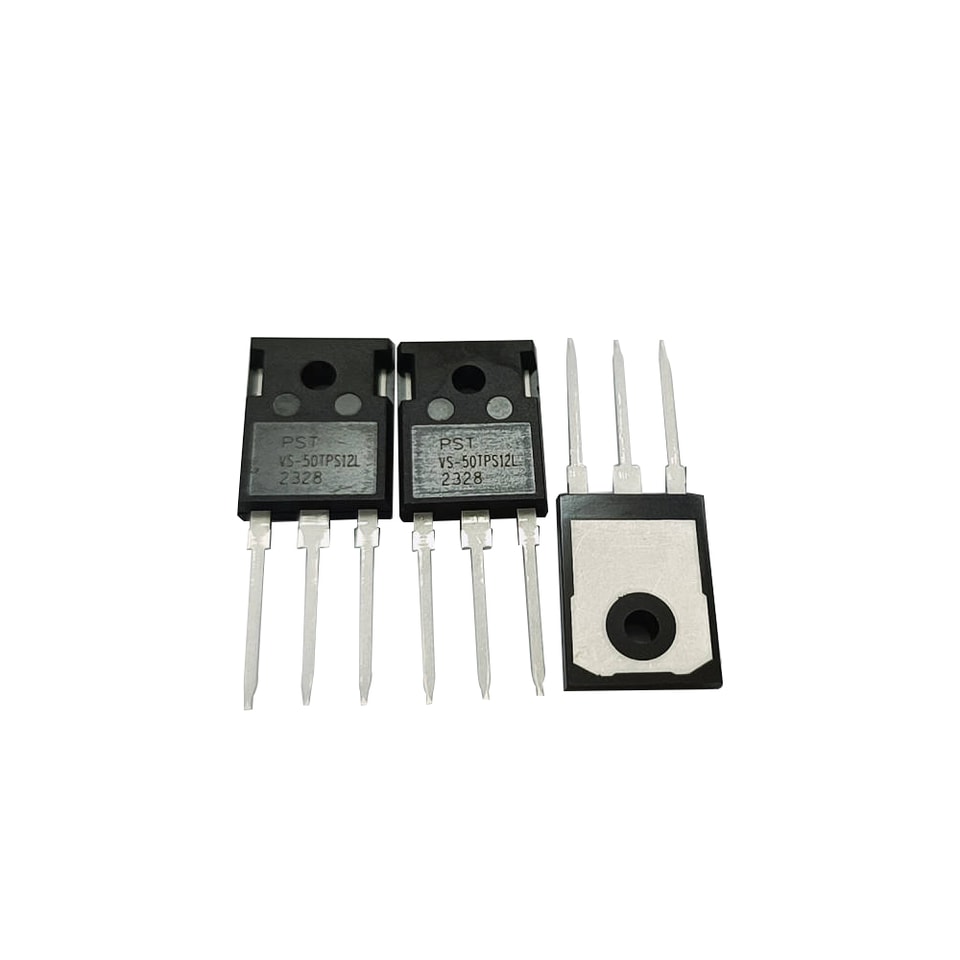

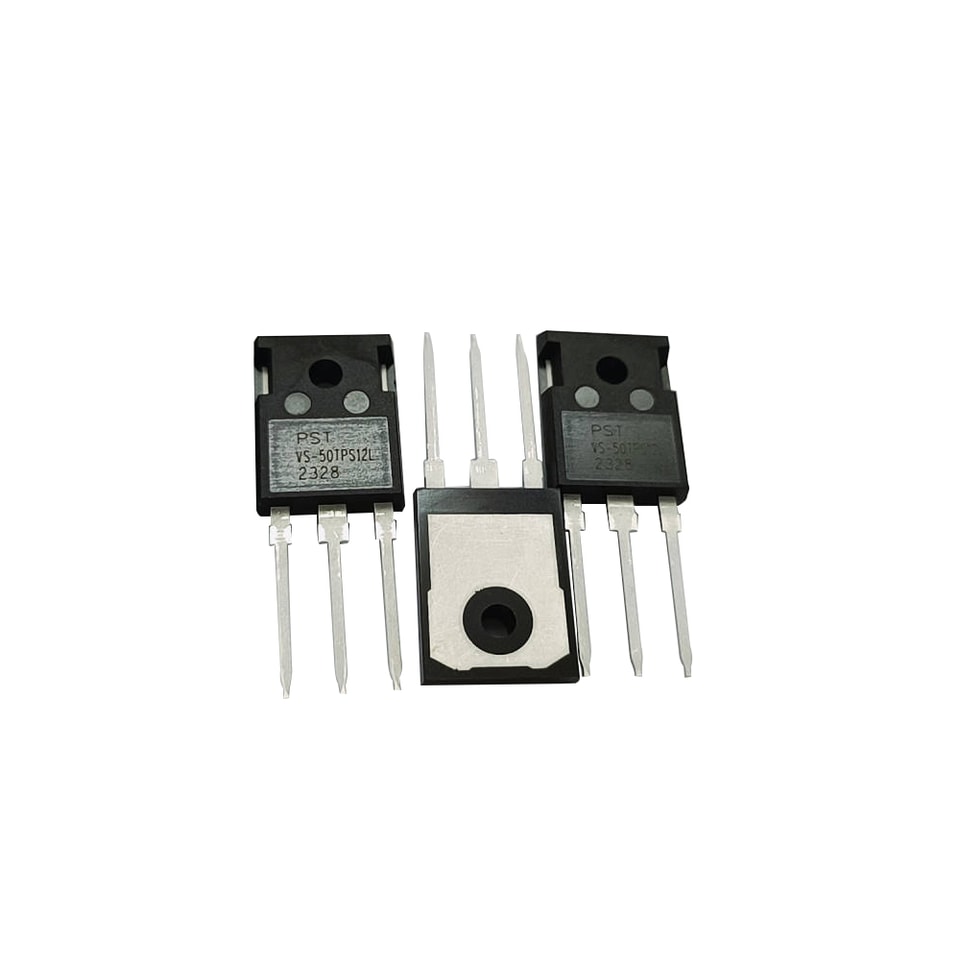

YZPST-50TPS12L SCR بقدرة تحمل عالية جدًا لتيار الاندفاع، 1200 فولت، TO-247-3L
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

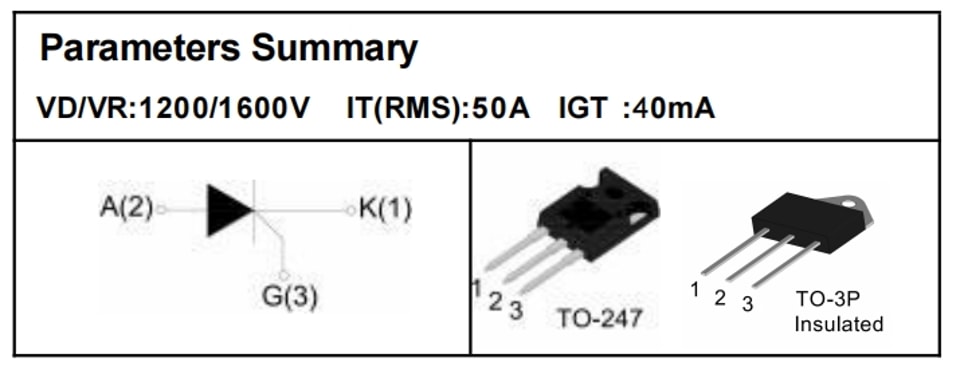

سلسلة YZPST-50TPS بقدرة 50 أمبير SCR
SCR بقدرة تحمل عالية جدًا لتيار الاندفاع، 1200 فولت، TO-247-3L
الميزات
أداء عالٍ في الدورات الحرارية
قدرة تحمل جهد عالية
قدرة فائقة على تحمّل تيار الاندفاع
التطبيقات
تقويم الشبكة 50/60 Hz
التحكم الناعم في بدء تشغيل محركات التيار المتردد
التحكم في محرك التيار المستمر
محوّل القدرة
التحكم في قدرة التيار المتردد
التحكم في الإضاءة ودرجة الحرارة
الحد الأقصى المطلق الحد الأقصى القيَم | |||
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة التخزين والوصلة | Tstg | -40 ~ 150 | ℃ |
نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -40~ 125 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف (T =25℃) | VDRM | 1200/1600 | V |
الجهد العكسي الأقصى المتكرر (T =25℃) | VRRM | 1200/1600 | V |
جهد الإيقاف الأقصى غير المتكرر عند الاندفاع | VDSM | VDRM +100 | V |
جهد الانعكاس الأقصى غير المتكرر | VRSM | VRRM +100 | V |
تيار التشغيل في الحالة الموصلة (T = 100℃) | IT(RMS) | 50 | A |
تيار الذروة العابر غير المتكرر في حالة التوصيل | ITSM | 630 | A |
قيمة I2t للانصهار (tp= 10ms) | I2t | 2450 | A2 S |
معدل الارتفاع الحرج لتيار الحالة الموصلة t(I = 2×IGT, tr ≤ 100 ns) | di/dt | 150 | A/ميكروثانية |
تيار البوابة الأقصى | IGM | 2.5 | A |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 2.5 | واط |
| الحرارية المقاومات | ||||
| الرمز | المعلمة | القيمة | الوحدة | |
| TO-3P | 0.6 | |||
| Rth(j-c) | من الوصلة إلى الحالة (DC) | TO-247 | 0.55 | ℃/W |
| الخصائص الخصائص (T=25℃ ما لم يُذكر المحدد) | |||||
| الرمز | اختبار الشرط | القيمة | الوحدة | ||
| الحد الأدنى. | نموذجي. | MAX. | |||
| IGT | V = 12V R = 140أوم | 20 | 40 | 60 | mA |
| VGT | 1.3 | V | |||
| VGD | VD=VDRM Tj= 125℃ R= 1KΩ | 0.2 | V | ||
| IL | IG= 1.2IGT | 300 | mA | ||
| Iع | IT= 50mA | 200 | mA | ||
| dV/dt | VD=2/3VDRM البوابة مفتوحة Tj=125℃ | 500 | V/μs | ||
| ثابت الخصائص | ||||
| الرمز | المعلمة | القيمة(MAX ) | الوحدة | |
| VTM | ITM = 140A tp=380μs | Tj =25℃ | 1.8 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 200 | ميكروأمبير |
| IRRM | Tj =125℃ | 8 | mA | |

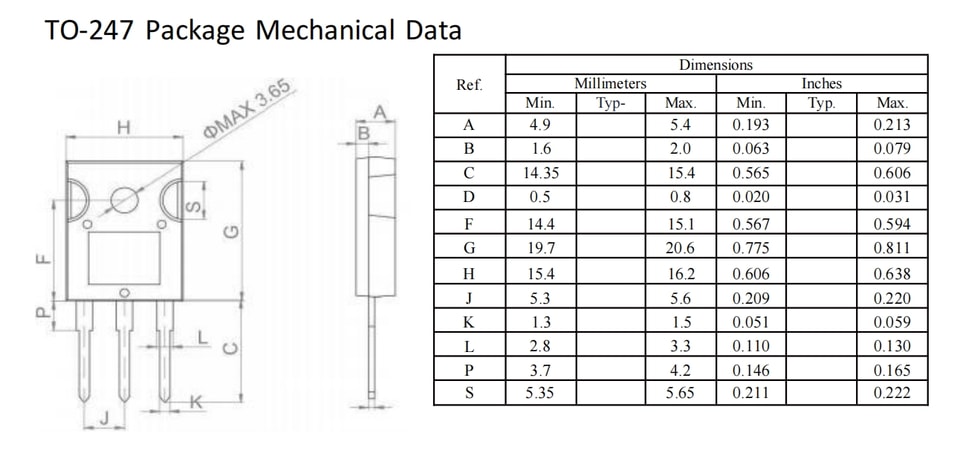

البيانات الميكانيكية لحزمة TO-247
