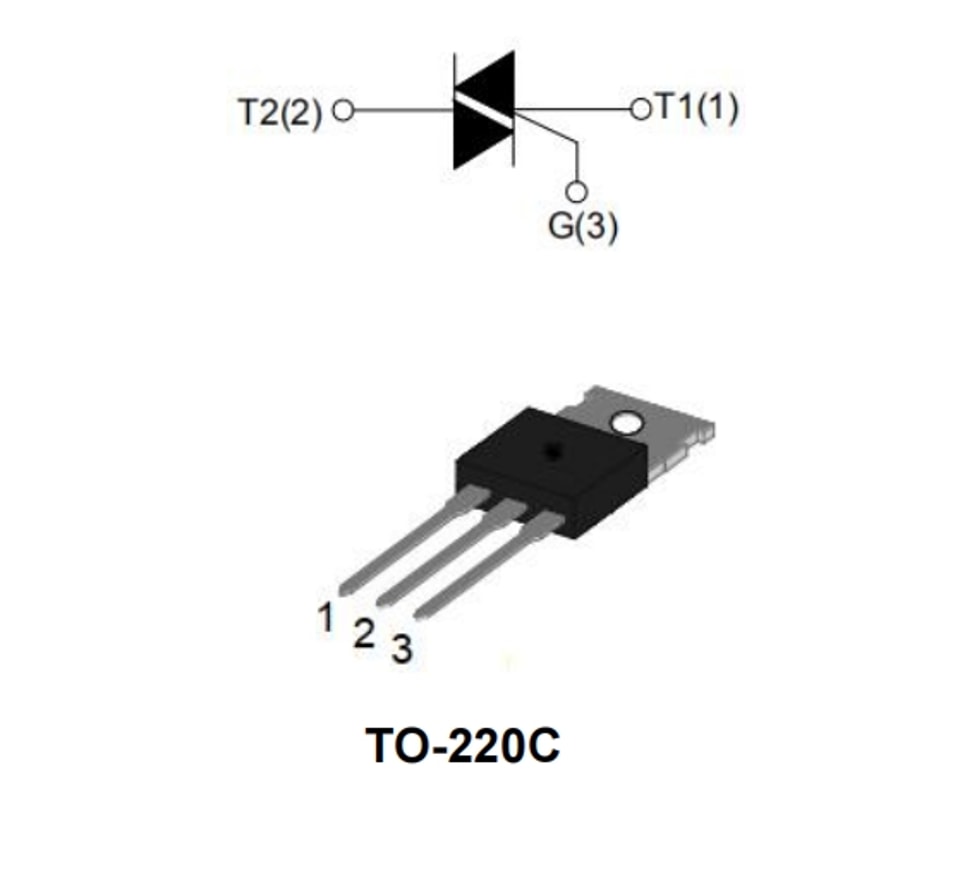

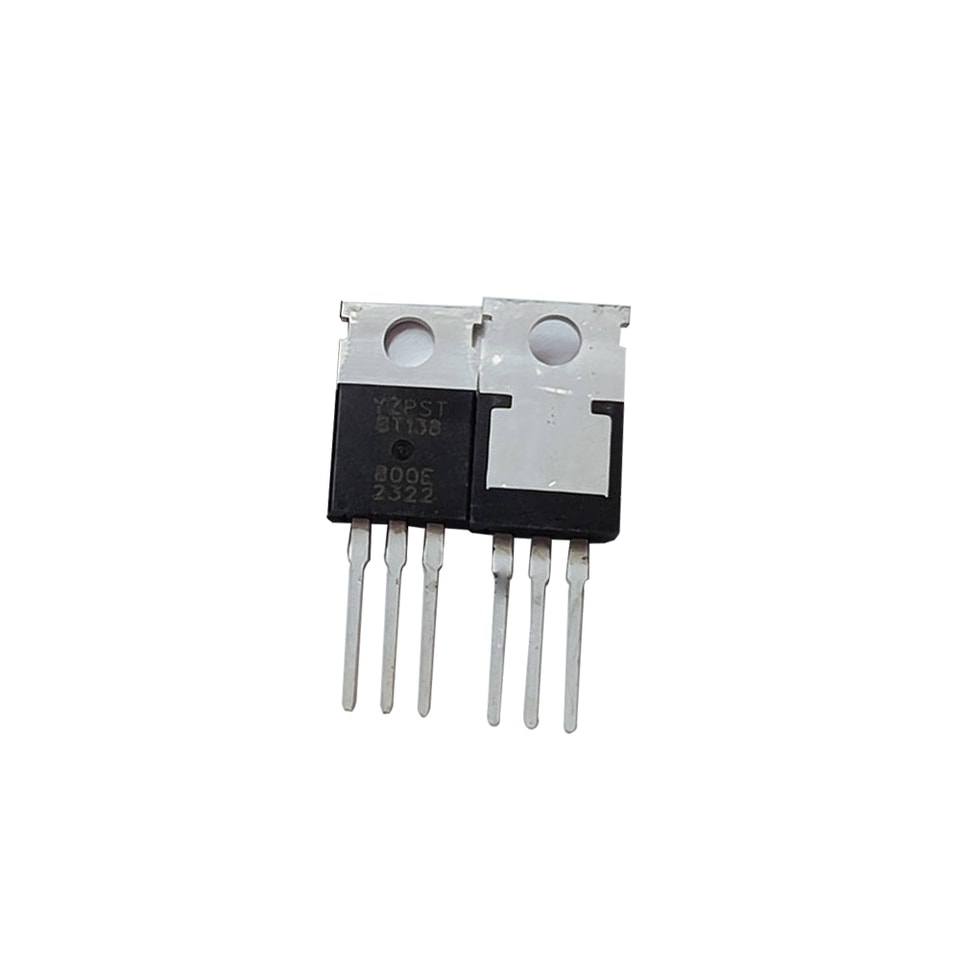

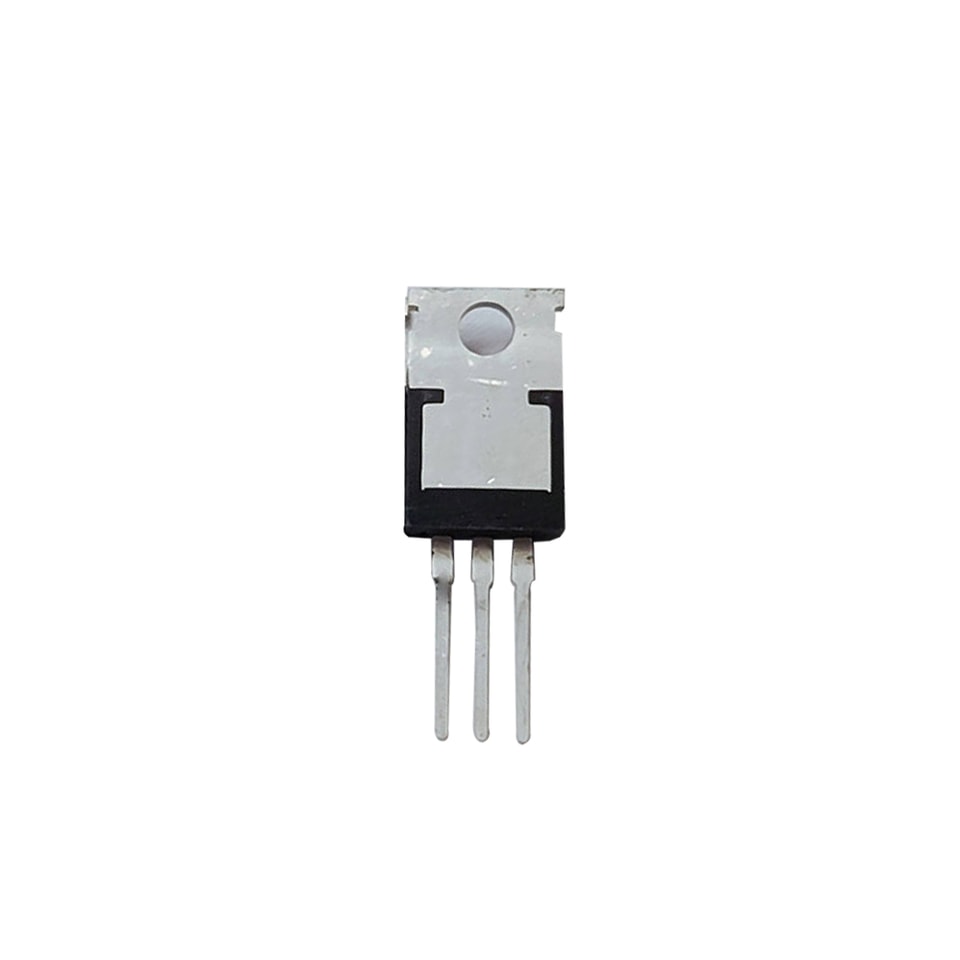

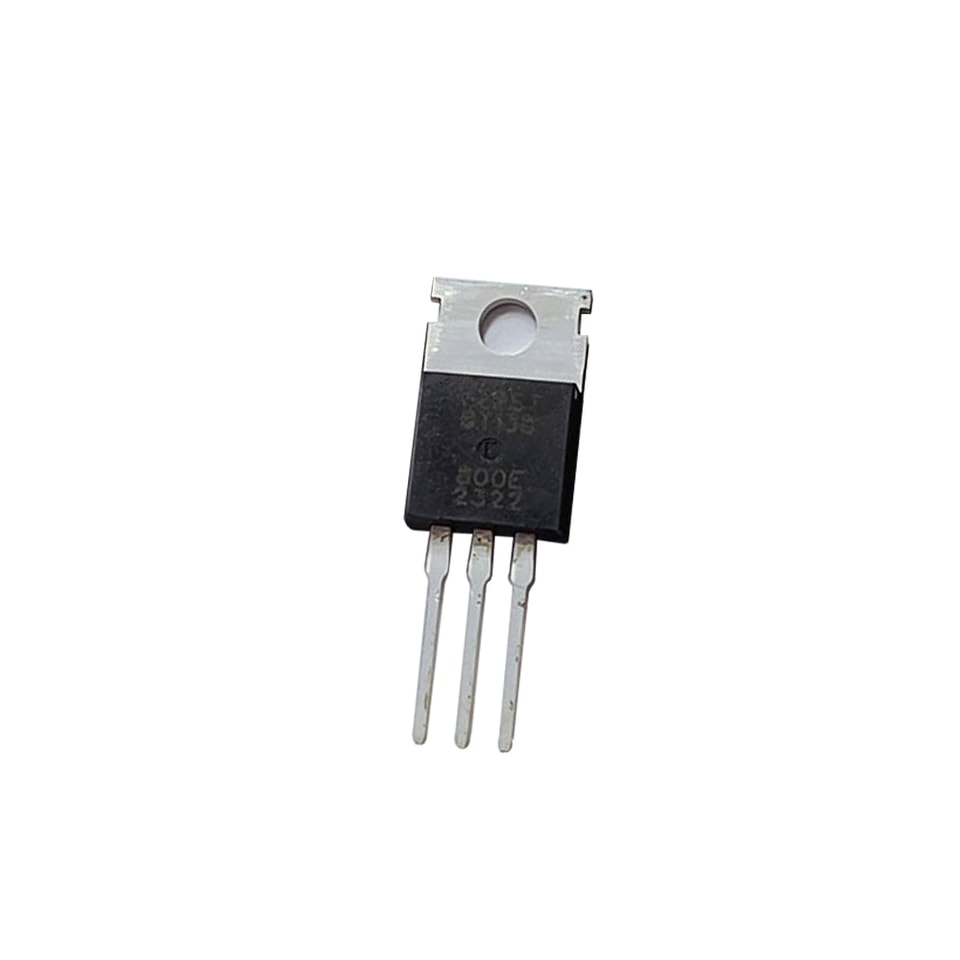

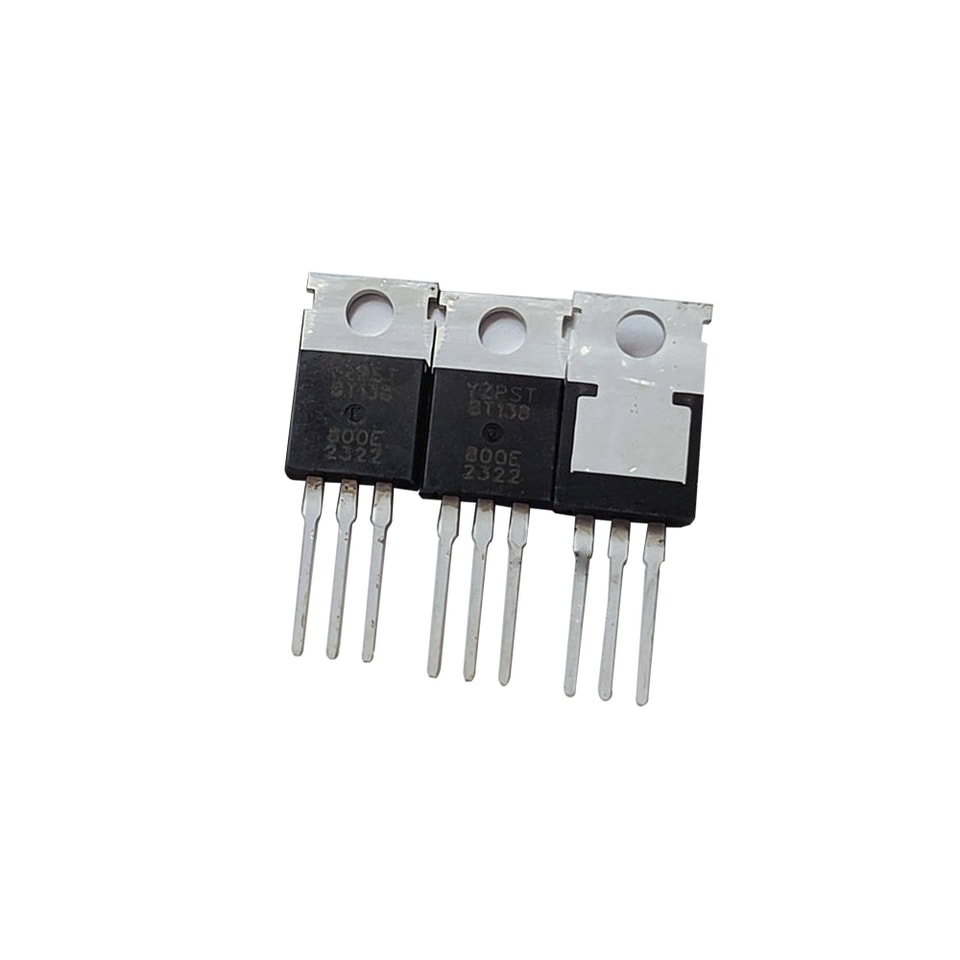

سلسلة BT138 ترياكات 12A
YZPST-BT138-800E
الوصف
مع تيار تثبيت وتيار تعشيق منخفضين، BT138
من السلسلة للاستخدام في
الأحمال المقاومة المتوسطة والصغيرة.
الحمل.
الخصائص الرئيسية:
الرمز | القيمة | الوحدة |
IT(RMS) | 12 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.6 | V |
الحدود القصوى المطلقة:
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة وصلة التشغيل | Tj | -40~125 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800 | V |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 600/800 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 12 | A |
تيار الذروة غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) |
ITSM |
120 |
A |
قيمة I²t للانصهار (tp=10ms) | I2t | 45 | A²s |
| المعدل الحرج لـ الارتفاع لـ في حالة التوصيل التيار (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| ذروة البوابة التيار | IGM | 2 | A | |
| متوسط البوابة تبديد القدرة | PG(AV) | 0.5 | واط | |
| ذروة البوابة القدرة | PGM | 5 | واط | |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
ثلاثة أرباع：
| المعلمة | القيمة | ||||||
| ظروف الاختبار | الربع | SW | CW | BW | الوحدة | ||
| IGT | 10 | 35 | 50 | mA | |||
| VGT | VD=12V, RL=33Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.3 | V | ||
| VGD | VD=VDRM Tj=125℃ | Ⅰ- Ⅱ-Ⅲ | الحد الأدنى | 0.2 | V | ||
| Iع | IT=100mA | MAX | 10 | 40 | 60 | mA | |
| Ⅰ-Ⅲ | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 40 | 60 | 80 | mA |
| VD=2/3VDRM Tj=125℃ | |||||||
| dV/dt | بوابة مفتوحة | الحد الأدنى | 200 | 500 | 1000 | V/ µs | |
أربعة أرباع：
| المعلمة | القيمة | |||||||
| ظروف الاختبار | الربع | D | E | F | G | الوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | 50 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | 100 | mA | ||
| VGT | VD=12V, RL=33Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | الحد الأدنى | 0.2 | V | |||
| Iع | IT=100mA | MAX | 10 | 20 | 40 | 60 | mA | |

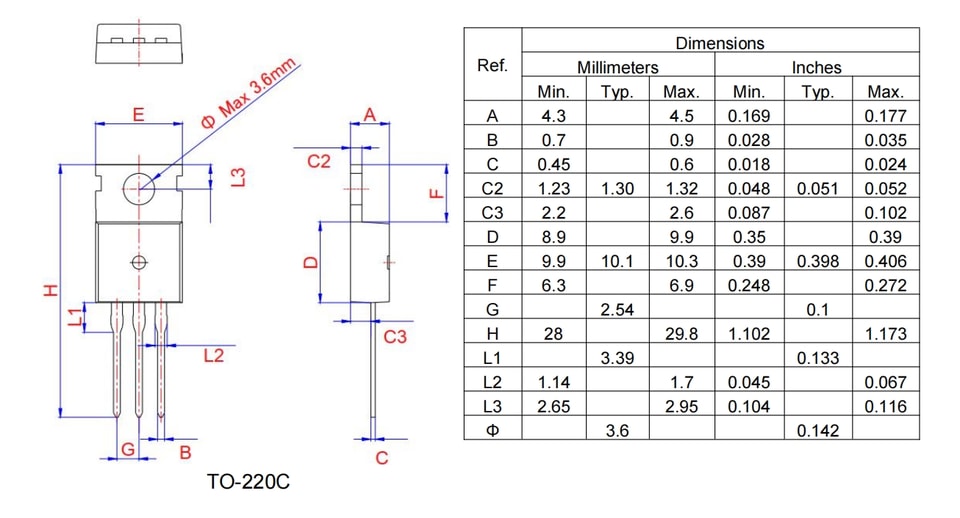

الحزمة البيانات الميكانيكية البيانات
