مكوّن قدرة
YZPST-SS8550
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية

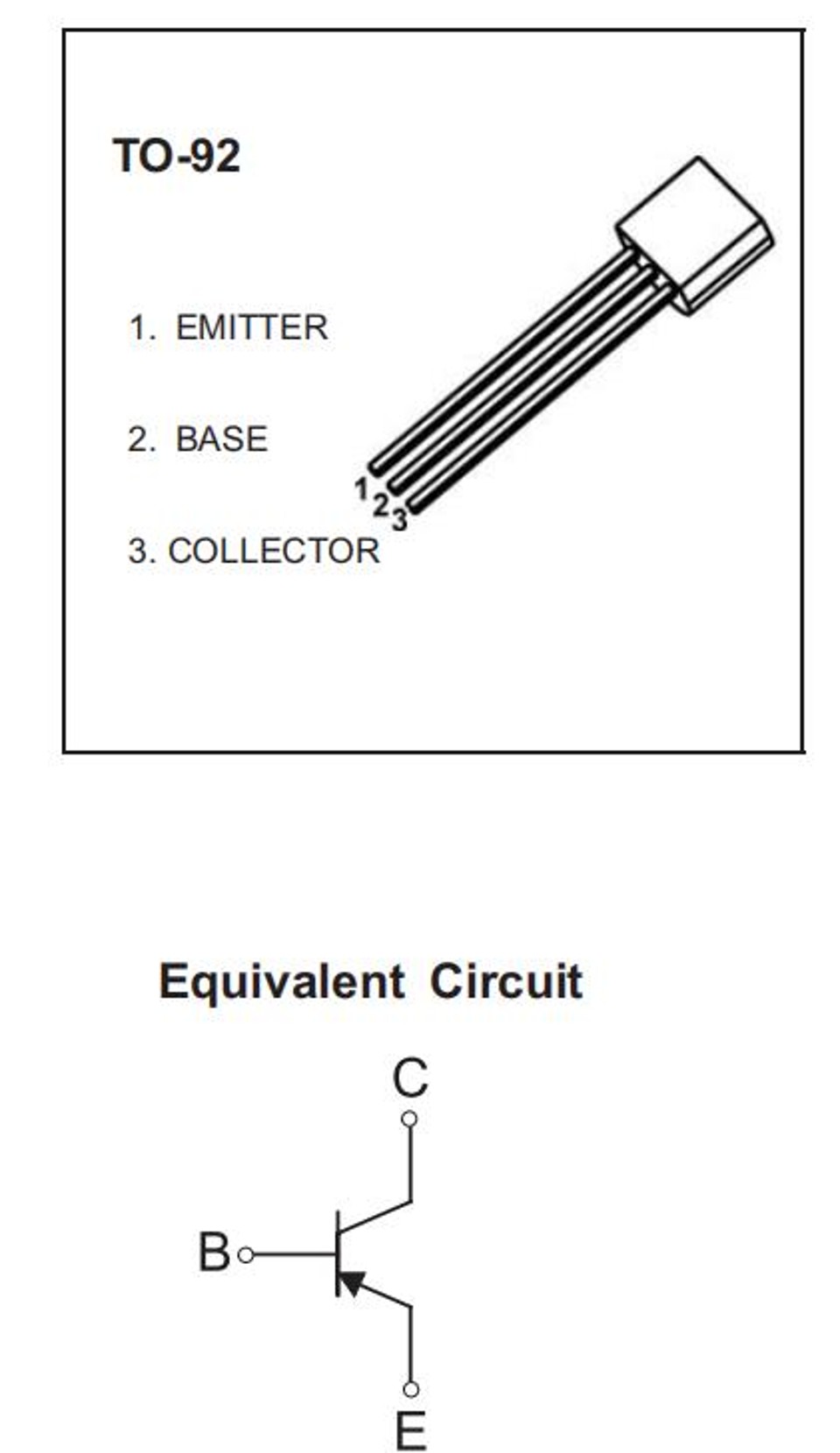

ترانزستورات مغلفة بالبلاستيك من نوع TO-92
YZPST-SS8550 ترانزستور (PNP)
الميزات
قدرة التبديد
PC :1W (Ta=25 ℃)
ORDERINGINFORMATION
Partالعدد | Package | الـckingالطريقة | Packالكمية |
SS8550 | TO-92 | Bulk | 1000pcs/Bag |
SS8550-TA | TO-92 | شريط | 2000pcs/Box |
MAX1MUMRAT1NGs(Ta=25℃ ما لميُذكر مذكور)
الرمزl | المعلمة | القيمةe | Uالوحدة |
VCBO | جهد المجمع-القاعدة | -40 | V |
VCEO | جهد المجمع-الباعث | -25 | V |
VEBO | جهد الباعث-القاعدة | -5 | V |
IC | تيار المجمع المستمر | - 1.5 | A |
PD | تبديد قدرة المجمع | 1000 | mW |
RθJA | المقاومة الحرارية من الوصلة إلى الوسط المحيط | 125 | ℃ / W |
TJ,Tstg | مدى درجة حرارة الوصلة أثناء التشغيل والتخزين | -55 -＋150 | ℃ |
Ta=25 ℃ ما لم يُذكر محدد
| المعلمة | الرمز | اختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
| الشروط | ||||||
| المجمع-القاعدة | V(BR)CBO | IC=- 100uA, IE=0 | -40 | V | ||
| الانهيار | ||||||
| الجهد | ||||||
| المجمع-الباعث | V(BR)CEO | IC=-0. 1mA, IB=0 | -25 | V | ||
| جهد الانهيار | ||||||
| الباعث-القاعدة | V(BR)EBO | IE=- 100uA, IC=0 | -5 | V | ||
| الانهيار | ||||||
| الجهد | ||||||
| المجمع | ICBO | VCB=-40V, IE=0 | -0. 1 | uA | ||
| القطع | ||||||
| التيار | ||||||
| الباعث | ICEO | VCE=-20V, IE=0 | -0. 1 | uA | ||
| القطع | ||||||
| التيار | ||||||
| الباعث | IEBO | VEB=-5V, IC=0 | -0. 1 | uA | ||
| القطع | ||||||
| التيار | ||||||
| تيار مستمر | hFE(1) | VCE=- 1V, IC=- 100mA | 85 | 400 | ||
| التيار | ||||||
| الكسب | hFE(2) | VCE=- 1V, IC=-800mA | 40 | |||
| المجمع-الباعث | VCE(sat) | IC=-800mA, IB=-80mA | -0.5 | V | ||
| التشبع | ||||||
| الجهد | ||||||
| القاعدة-الباعث | VBE(sat) | IC=-800mA, IB=-80mA | -1.2 | V | ||
| جهد التشبع | ||||||
| القاعدة-الباعث | VBE(on) | VCE=- 1V, IC=- 10mA | -1 | V | ||
| الجهد | ||||||
| الخَرْج | Cob | VCB=- 10V, IE=0mA,f=1MHZ | 20 | بيكوفاراد | ||
| السعة | ||||||
| الانتقال | fT | VCE=- 10V, IC=-50mA,f=30MHZ | 100 | MHz | ||
| التردد |

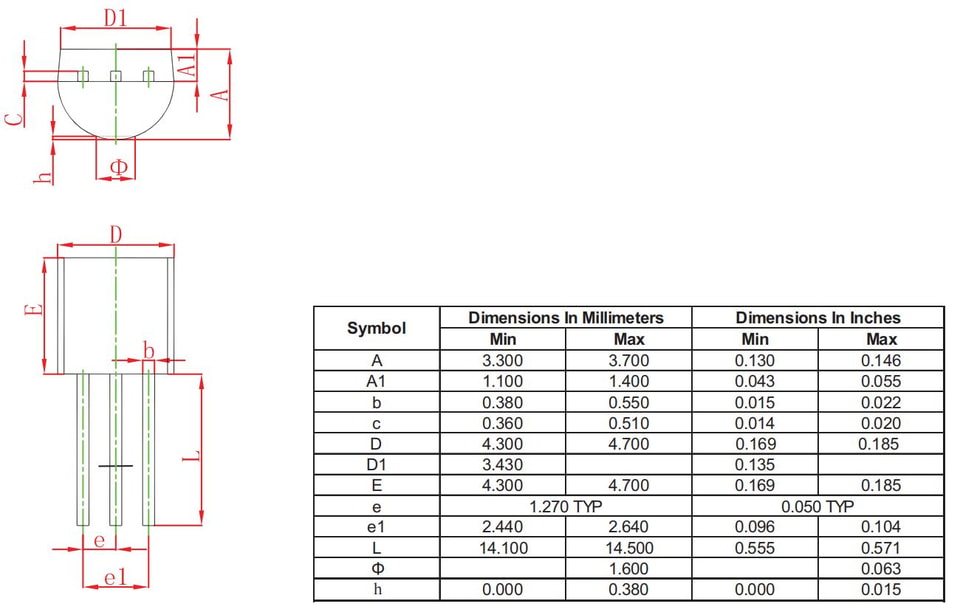

أبعاد مخطط حزمة TO-92
لا يتوفر أي محتوى إضافي للمنتج.
