YZPST-BC41701635KBE1501-01
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
النوع: مكثف رنيني BC41
الوصف: رقم القطعة: YZPST-BC41-BE1-500KVAR-700VAC-6.3UF
الرمز: BC41701635KBE1501-01
الخصائص
تبريد مائي بالتوصيل
عازل من البولي بروبيلين
معامل فقدان منخفض (tgδ)، ومحاثة ESL منخفضة، ومقاومة ESR منخفضة
جهد عالٍ، وتردد عالٍ، ومعدل dv/dt مرتفع، وتبديد حراري ممتاز
يمكنه تحمّل تيار كبير
التطبيق
يُستخدم على نطاق واسع في أجهزة الرنين عالية القدرة وعالية التردد
البيانات الفنية
المعايير المرجعية | GB/T 3984-2004 IEC 60110.1 |
التشغيل الحرارة النطاق | -40℃~+85℃ |
نطاق السعة | 6.3 ميكروفاراد |
السعة الاسمية | 500 kVar |
الجهد المقنن | 700VAC |
التسامح | ±10% |
جهد الاختبار بينالأطراف | 1.5UNAC 10 ثوانٍ 3.0UNDC 10 ثوانٍ عند 25℃±5℃ |
معامل الفقد | tgδ≤5×10-4 عند 25℃±5℃ , 1 كيلو هرتز |
مقاومة العزل | R·C≥5000 ثانية，عند 100 فولت تيار مستمر，25℃±5℃ , 60 ثانية |
العمر التشغيلي المتوقع | 100000 ساعة (Un θhotspot ≤ 70℃) |

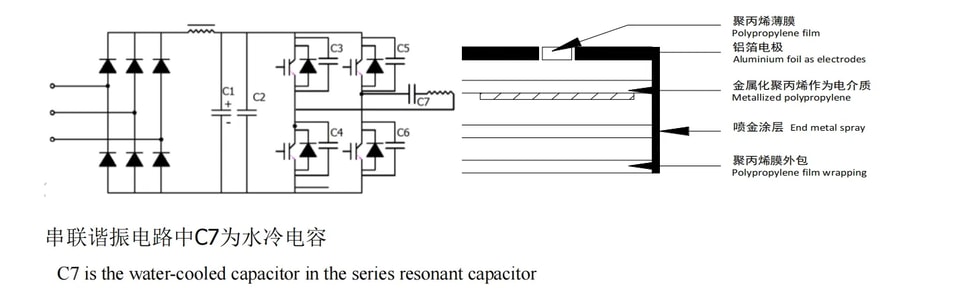

الدائرة النموذجية ومخطط التركيب

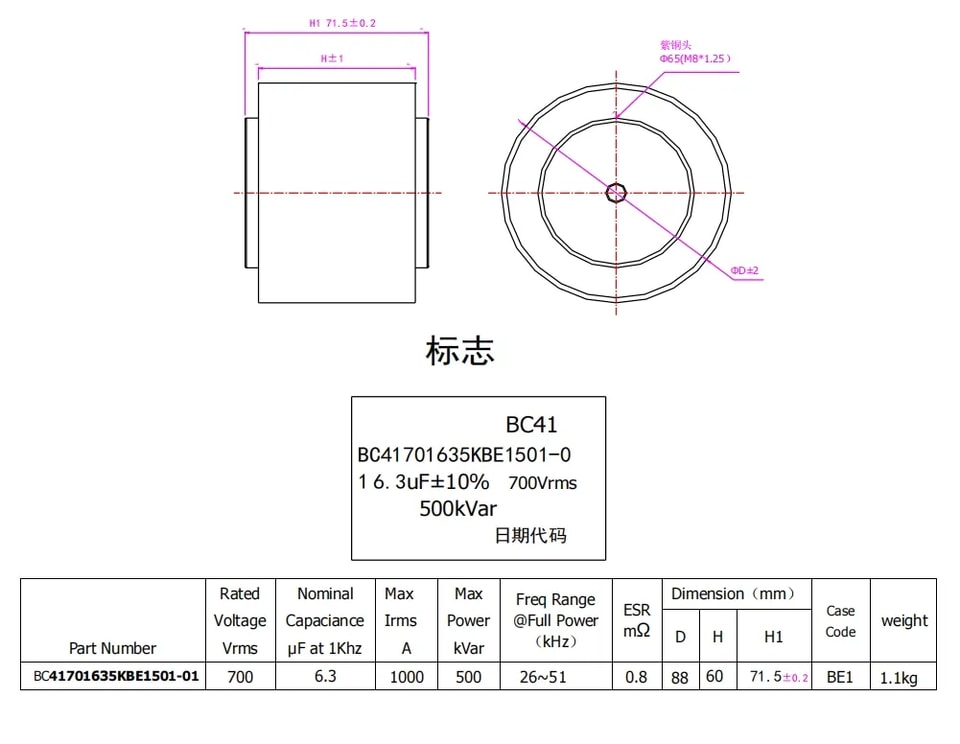

رسم المكثف ونمط الأطراف
