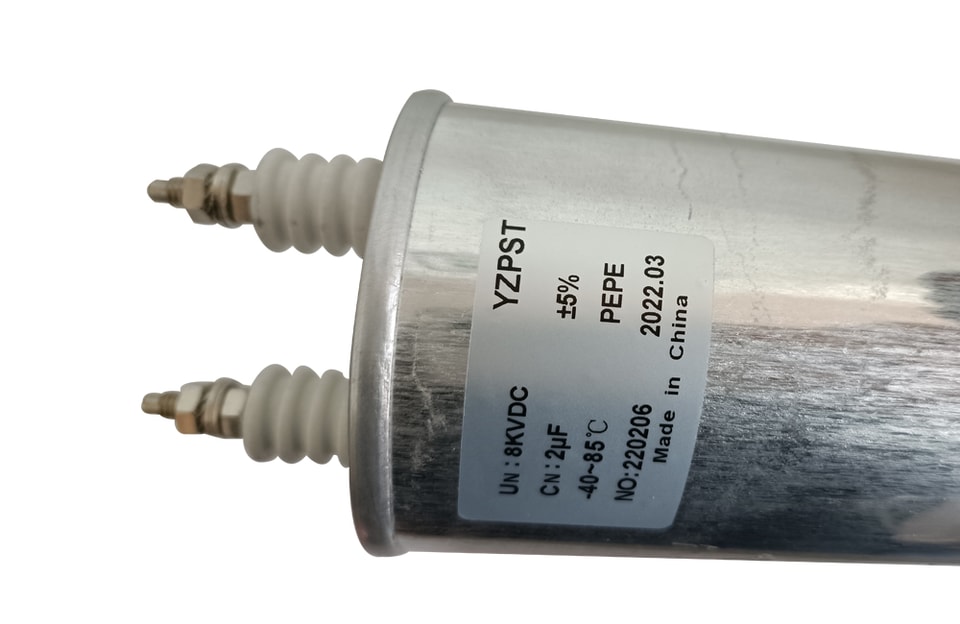

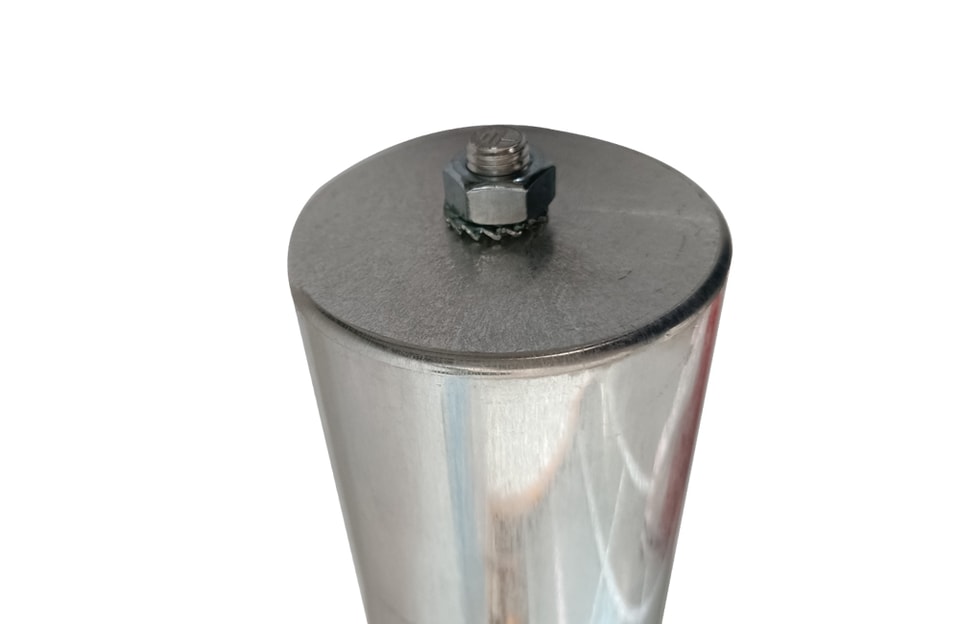

YZPST-2.0uF8000VDC مكثف تفريغ عالي الجهد

✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات

البريد الإلكترونيinfo@yzpst.net

نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

مركز المستندات

النوع: YZPST-2.0 ميكروفاراد 8000VDC

المؤشر الفني لمكثف التفريغ عالي الجهد

المعيار	JB/T 8168-1999
الجهد المقنن	8000VDC
السعة المقننة	2µF
تفاوت السعة ضمن	±5%
درجة حرارة الوسط المحيط:
أدنى درجة حرارة تشغيل Tmin	-40℃
أقصى درجة حرارة تشغيل Tmax	+85℃
الرطوبة النسبية	≤95%
الارتفاع	≤1000م
درجة حرارة التخزين	-25~60℃
عنصر الاختبار:
جهد اختبار التيار المتناوب VTT	تيار مستمر 1.2×UN، 1 دقيقة
الجهد بين الطرف و
الهيكل VTC	2×Ui +1000V، 10 ثوانٍ (Ui = UN / 2)
مقاومة العزل
Rins
زمن التفريغ τ (Rins × C)	1F : 3000M 1F : 3000s
زاوية الفقد tan δ (1kHz)	≤0.0009
اختبار الإحكام	75℃ ±5℃ عند درجة حرارة ثابتة، لمدة 4 ساعات
اختبار التفريغ بين	من دون تسرب
الأطراف	1.1 UN فولتية، يتحمل لمدة 10 دقائق 5 مرات من الشحن والتفريغ المستمر بتيار مستمر وبقطبية عكسية، من دون انهيار أو فقدان السعة.
