YZPST-X0605
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
YZPST-X06056A SCRs
الوصف:
توفر سلسلة X0605 من SCR معدل dv/dt عالٍ مع
مقاومة قوية للتداخل الكهرومغناطيسي. وهي
موصى بها بشكل خاص للاستخدام في الأجهزة الكهربائية المستقيمة،
وشواحن الإشعال، إلخ.
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 6 | A |
IGT | ≤10 | mA |
VDRM/VRRM | 600/800 | V |
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة وصلة التشغيل | Tj | -40~110 | ℃ |
الجهد الأقصى المتكرر في حالة الإطفاء (Tj=25℃) | VDRM | 600/800 | V |
الجهد العكسي الأقصى المتكرر (Tj=25℃) | VRRM | 600/800 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 6 | A |
تيار الذروة غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) | ITSM | 45 | A |
قيمة I²t للانصهار (tp=10ms) | I2t | 6.75 | A²s |
المعدل الحرج لارتفاع تيار الحالة الموصلة (IG=2 × IGT) | dI/dt | 50 | A/ μs |
تيار البوابة الأقصى | IGM | 1.8 | A |
قدرة تبديد البوابة المتوسطة | PG(AV) | 0.3 | واط |
قدرة الذروة للبوابة | PGM | 3 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | القيمة | ||||
| ظروف الاختبار | الحد الأدنى | النوع | MAX | الوحدة | |
| IGT | - | 5 | 10 | mA | |
| VGT | VD=12V، RL=33Ω | - | 0.6 | 0.8 | V |
| VD=VDRM، Tj=110℃ | |||||
| VGD | RL=3.3kΩ | 0.2 | - | - | V |
| IH | IT=50mA | - | - | 5 | mA |
| IL | IG=1.2IGT | - | - | 6 | mA |
| dV/dt | VD=0.66×VDRM Tj=110℃ البوابة مفتوحة RGK=1KΩ | V/ µs | |||
| 10 | - | - | |||
الخصائص الساكنة
| الرمز | ظروف الاختبار | القيمة | الوحدة | ||
| VTM | ITM=8A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| IDRM | VDRM= VRRM | Tj=25℃ | 5 | µA | |
| IRRM | RGK=1KΩ | Tj=110℃ | MAX | 100 | µA |
الحرارية المقاومات
| الرمز | ظروف الاختبار | القيمة | الوحدة | |
| TO-202-3 | 7.8 | |||
| TO-252-4R | 6.5 | |||
| من الوصلة إلى الغلاف (AC) | TO-126 | 7.3 | ℃/W | |
| Rth(j-c) | TO-220B | 3 | ||

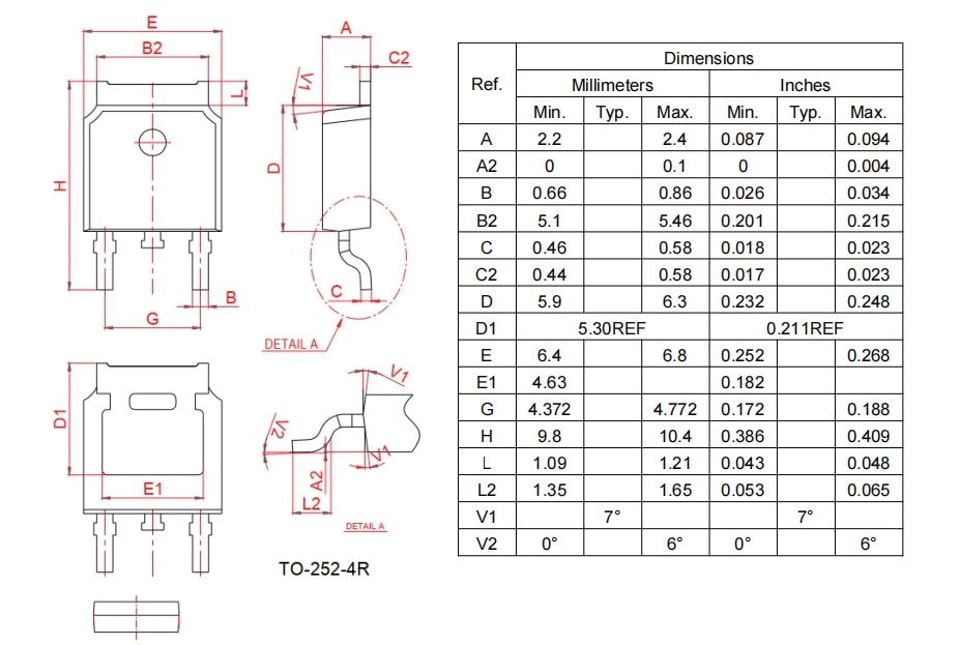

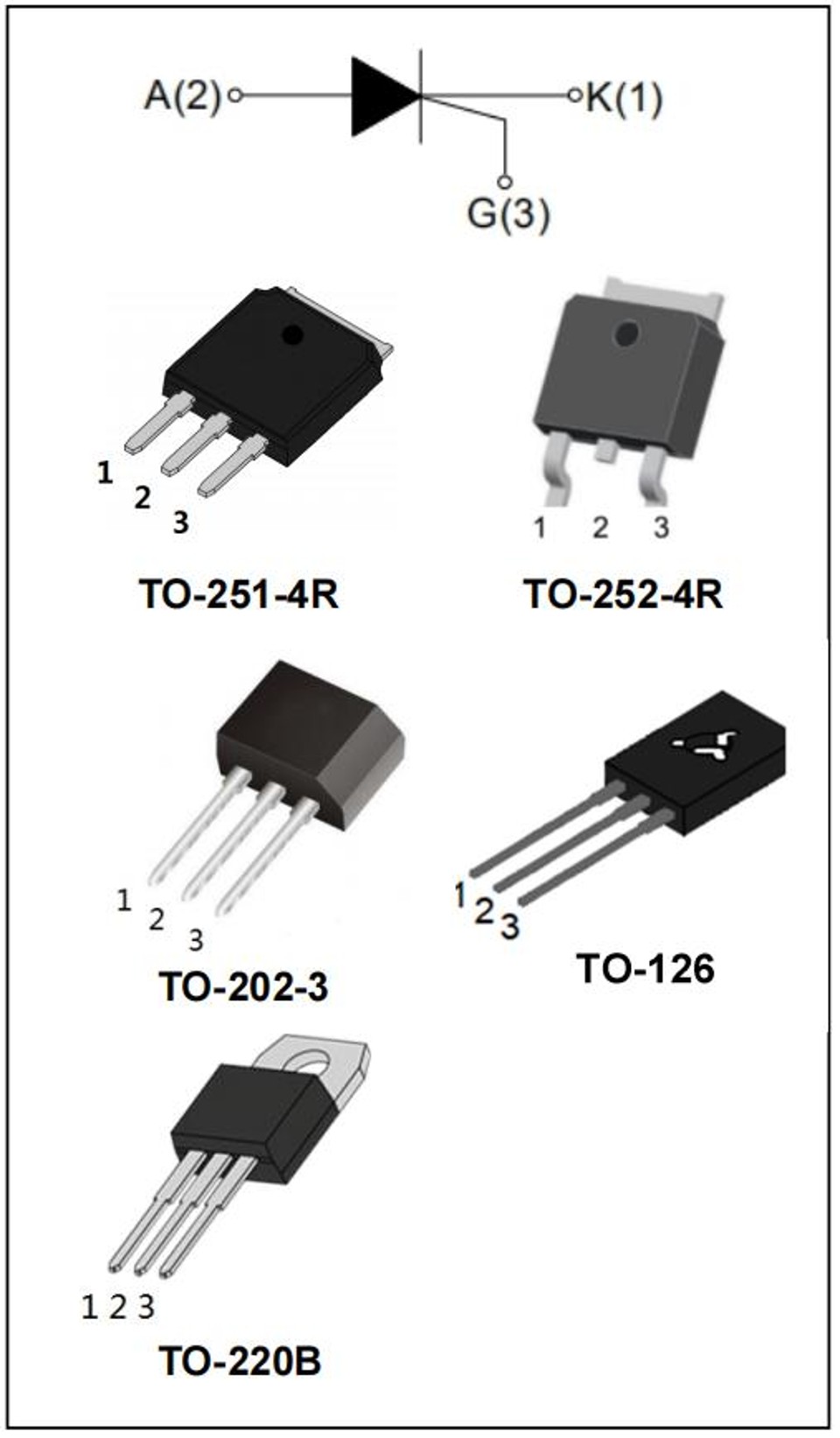

الحزمة البيانات الميكانيكية البيانات

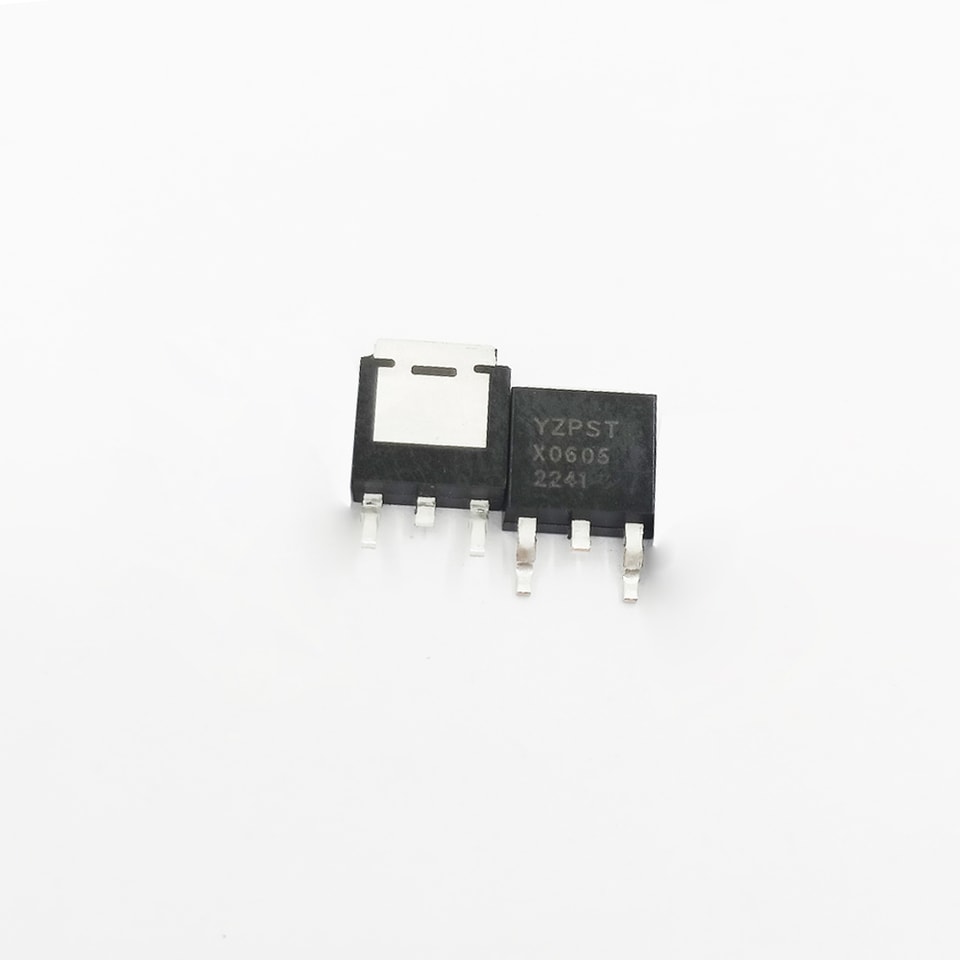

.jpg)

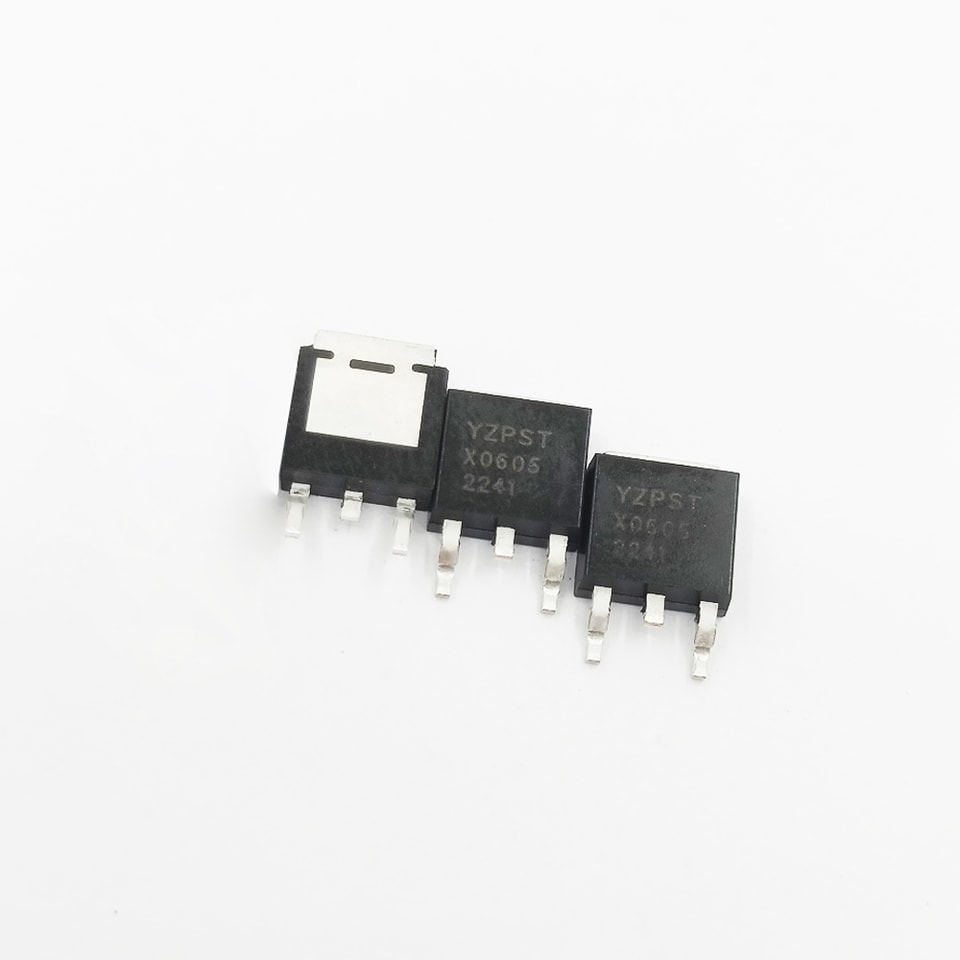

.jpg)

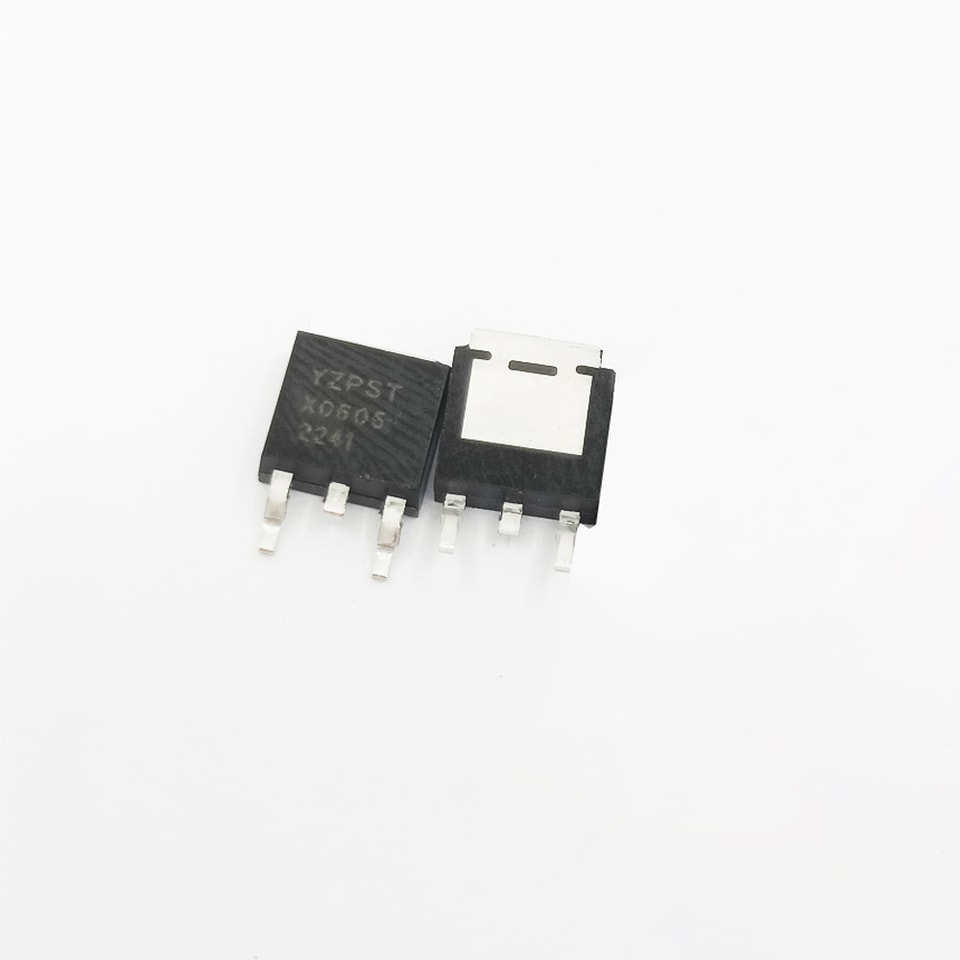

.jpg)
