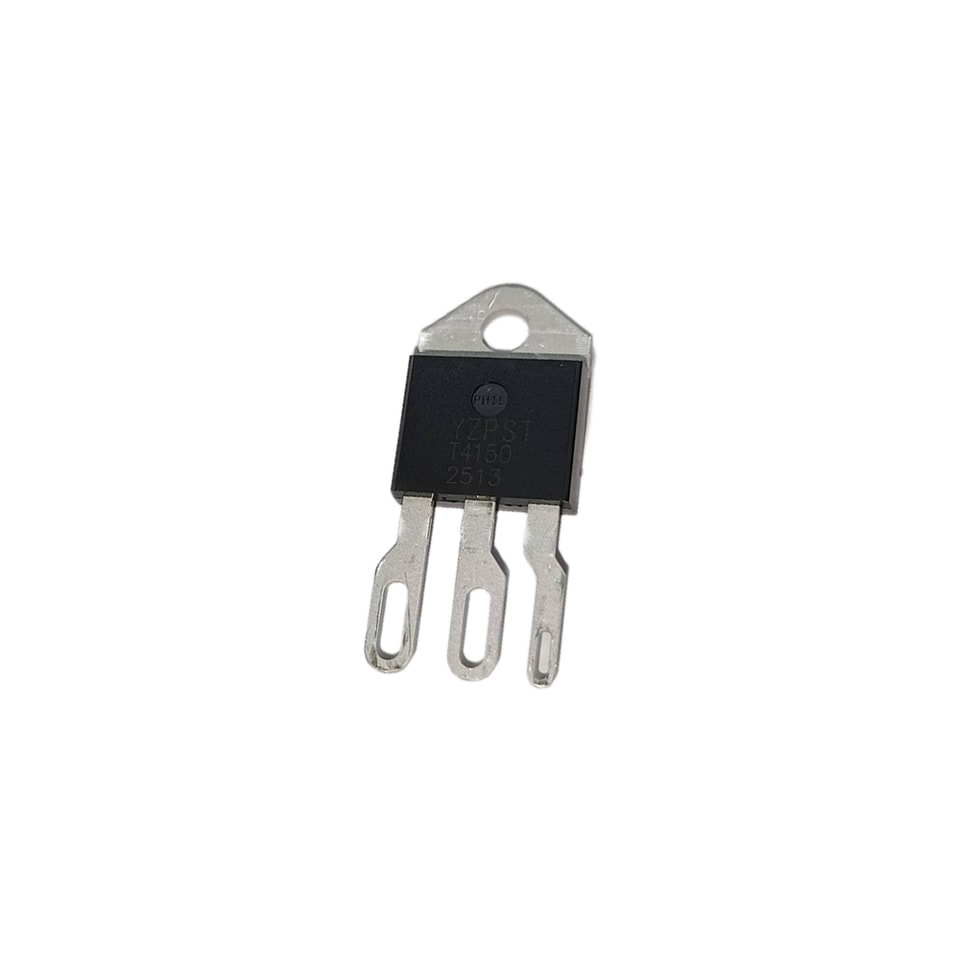

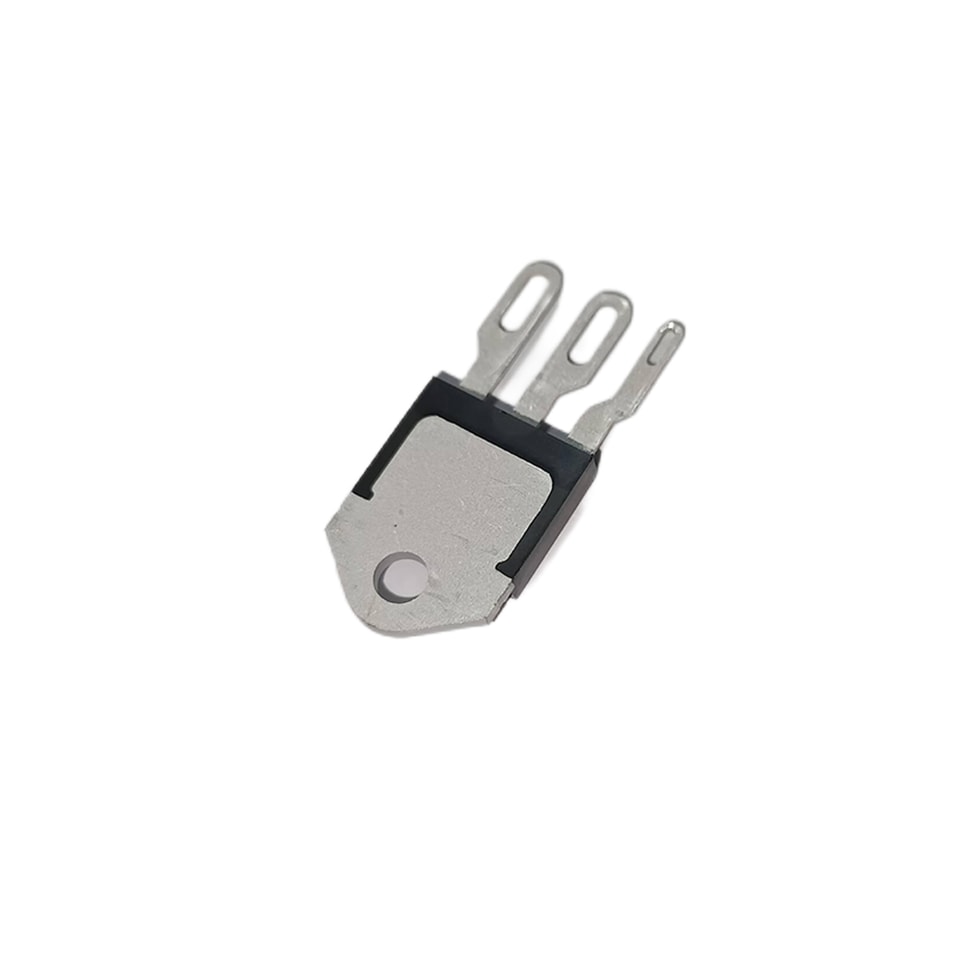

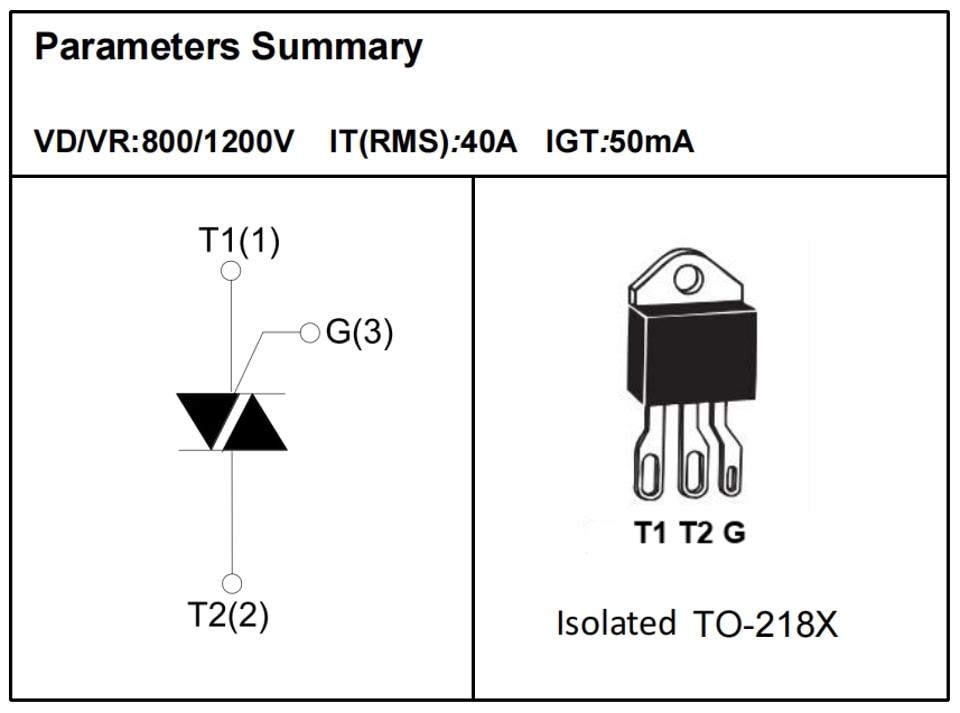

P/N: YZPST-T4150 ثايرستورات ثنائية الاتجاه 40 أمبير
الميزات
وصلات محمية بالزجاج
قدرة عالية على تحمل الجهد والاندفاعات
مقاومة حرارية منخفضة ومتانة عالية
إشعال في الأرباع الأربعة
التطبيقات
المرحلات الثابتة
التحكم في التسخين
دوائر بدء تشغيل محركات الحث
تشغيل التحكم في الطور في مخففات الإضاءة
وحدات التحكم في سرعة المحركات
الحد الأقصى المطلق الحد الأقصى القيَم | |||
المعلمة | الرمز | القيمة | الوحدة |
التخزين درجة حرارة الوصلة النطاق | Tstg | -40~ 150 | ℃ |
التشغيل الوصلة الحرارة النطاق | Tj | -40~ 125 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف(T =25℃) | VDRM | 800/1200 | V |
الجهد العكسي الأقصى المتكرر (T =25℃) | VRRM | 800/1200 | V |
تيار الحالة الموصلة RMS (TC=80℃) | IT(القيمة الفعالة) | 40 | A |
تيار الذروة العابر غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) | ITSM | 400 | A |
I2قيمة t للانصهار (tp= 10ms) | I2t | 800 | A2 S |
معدل الارتفاع من الحرج من on-التوصيل التيار(I =2×IGT) | di/dt | 50 | A/ميكروثانية |
ذروة البوابة التيار | IGM | 8 | A |
تبديد قدرة ذروة البوابةالقدرة | PGM | 40 | واط |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 1 | واط |
الحرارية المقاومات | |||
الرمز | المعلمة | القيمة | الوحدة |
Rth(j-c) | من الوصلة إلى العلبة | 0.85 |
℃/W |
Rth(j-a) | من الوصلة إلى الوسط المحيط | 50 | |
الخصائص الكهربائية (T=25℃ ما لم يُذكر خلاف ذلك) | |||||
الرمز | ظروف الاختبار | الربع |
| القيمة | الوحدة |
IGT |
| Ⅰ Ⅱ Ⅲ | MAX. | 50 | mA |
VGT | Ⅰ Ⅱ Ⅲ | MAX. | 1.3 | V | |
VGD | VD=VDRMTj=125℃ | Ⅰ Ⅱ Ⅲ | الحد الأدنى. | 0.2 | V |
IL | IG= 1.2IGT | Ⅰ-Ⅲ |
MAX. | 100 |
mA |
Ⅱ | 160 | ||||
Iع | IT=500mA | MAX. | 80 | mA | |
dV/dt | VD=2/3VDRM Gate مفتوحة Tj=125℃ | الحد الأدنى. | 1000 | V/μs | |

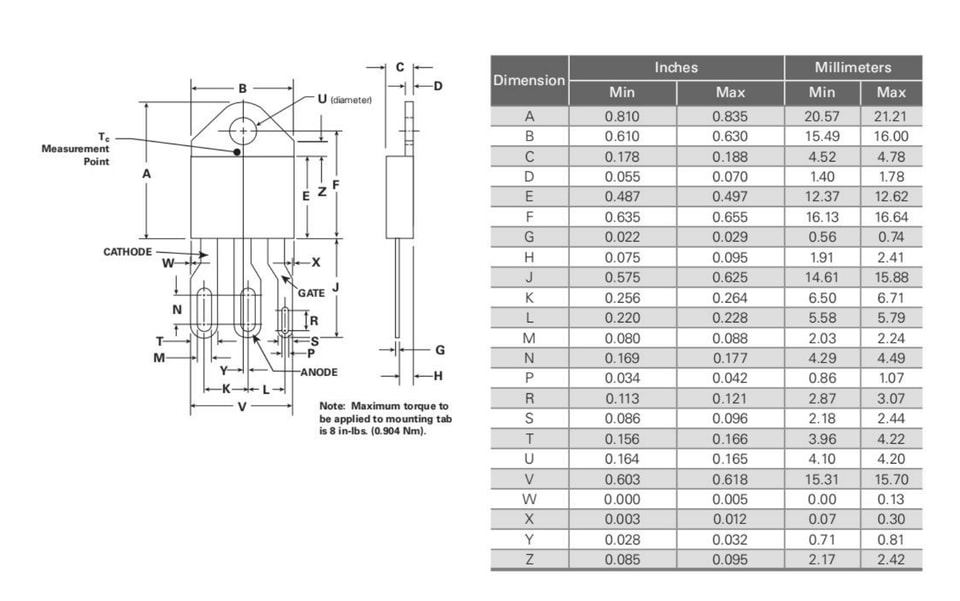

TO-218X العبوة ميكانيكي البيانات
