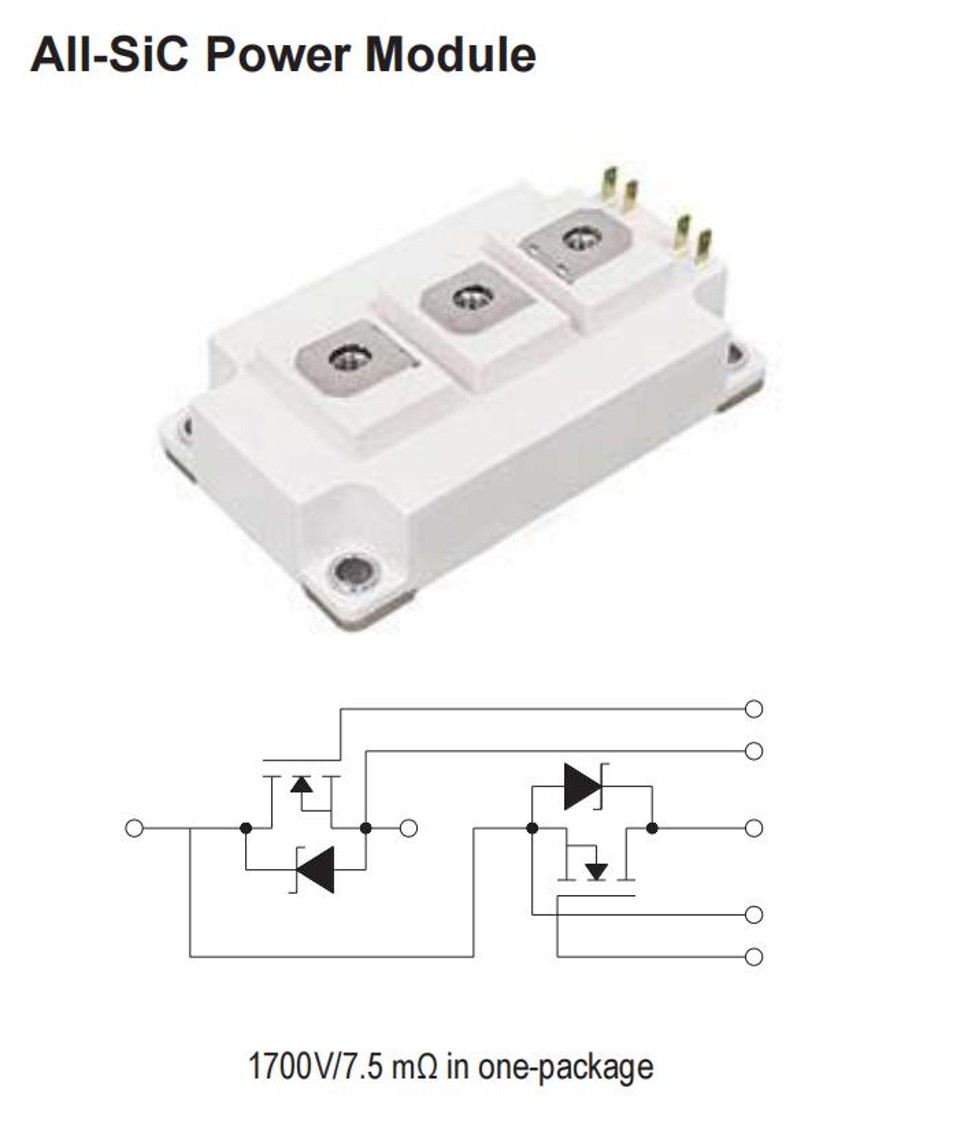

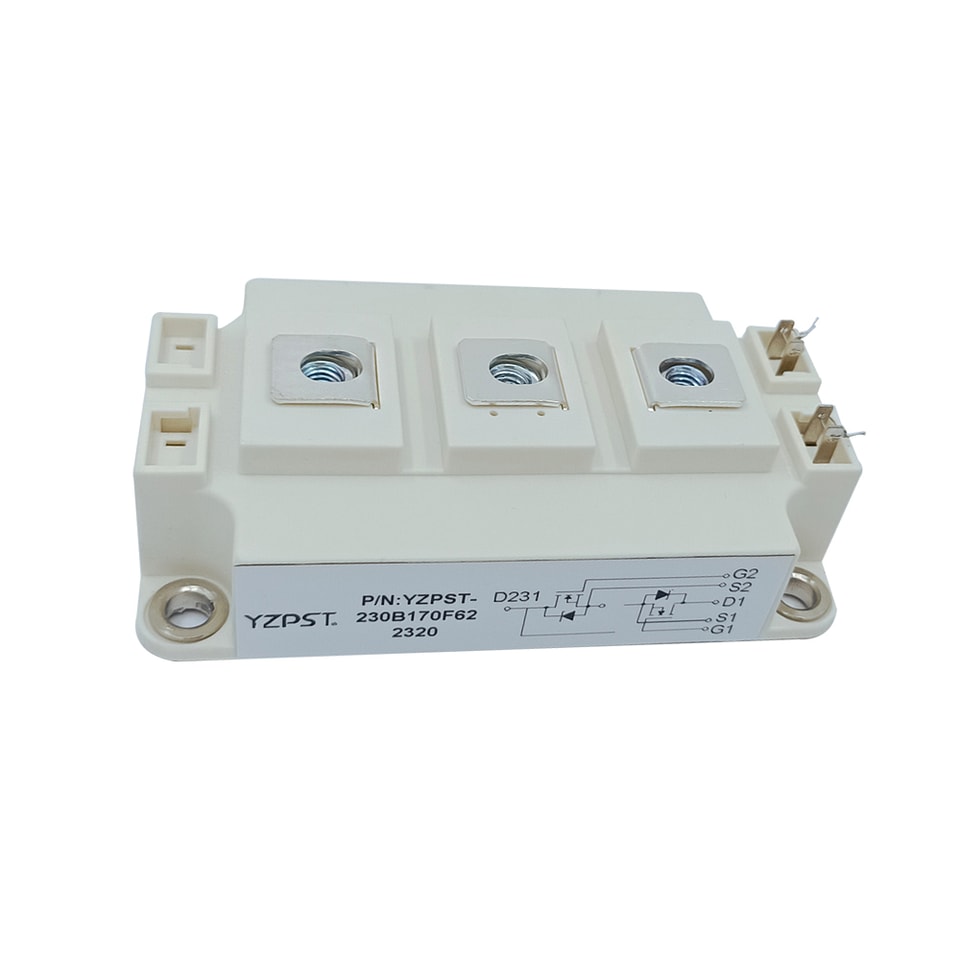

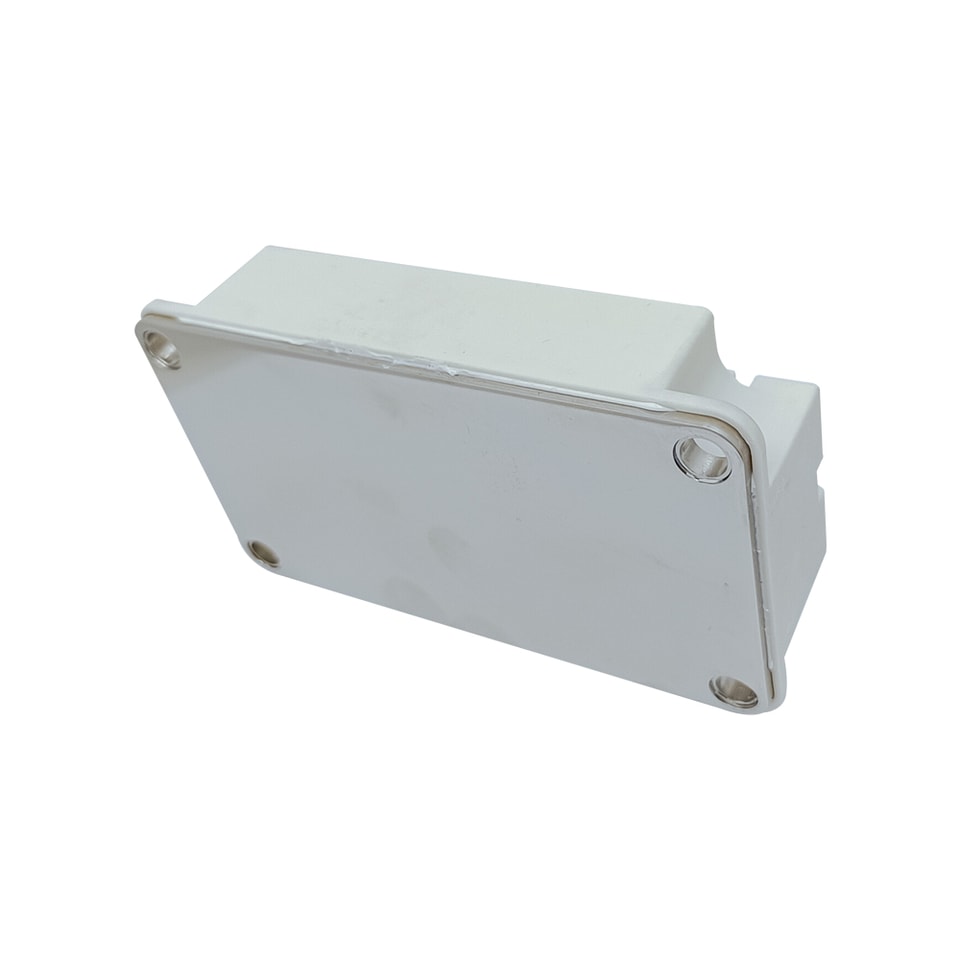

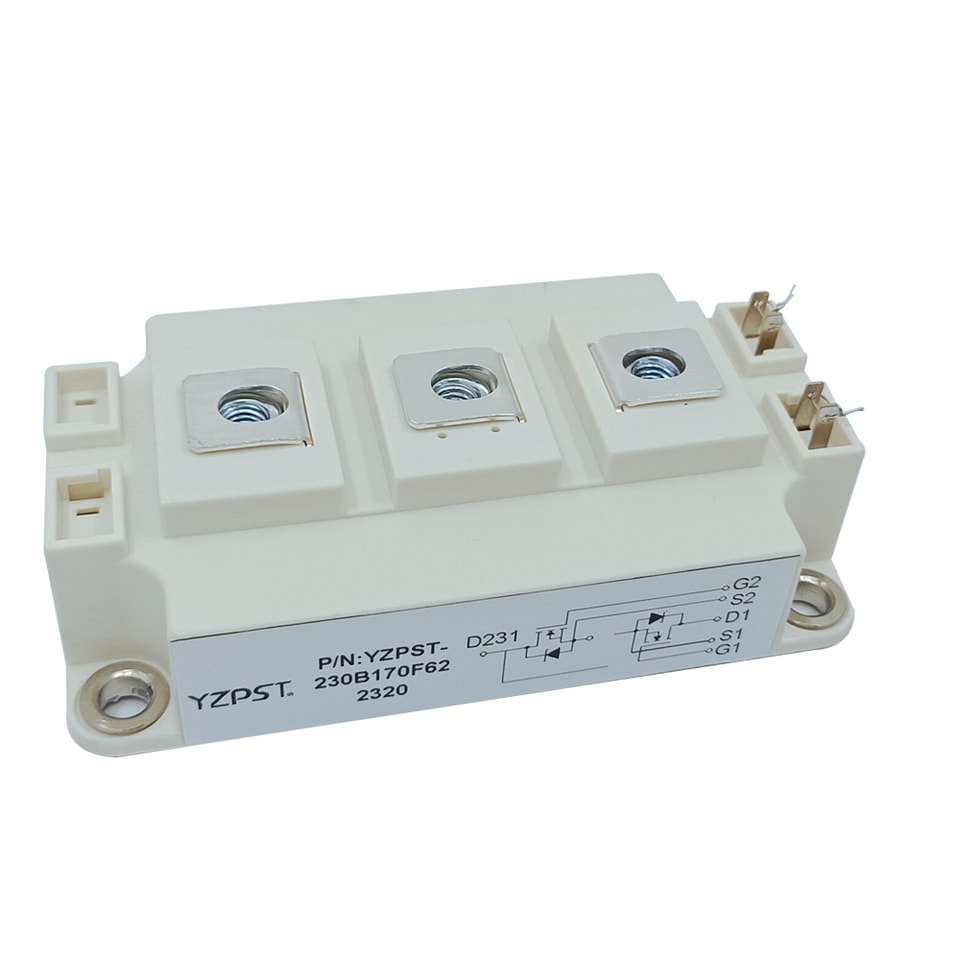

وحدة قدرة SiC بالكامل رقم القطعة: YZPST-230B170F62
VDS=1700V RDS(on)=7.5mΩ
التطبيقات
التسخين بالحث
محولات الطاقة الشمسية وطاقة الرياح
محولات DC/AC
الميزات
فقد منخفض للغاية
تشغيل عالي التردد
تيار استرداد عكسي صفري من الدايود
تيار ذيل إطفاء صفري من MOSFET
تشغيل طبيعي الإيقاف، جهاز آمن عند الأعطال
سهولة التوازي
التصنيفات المطلقة القصوى (TC =25℃ ما لم يُذكر خلاف ذلك)
| المعلمة | ||||
| الرمز | الظروف | القيمة | الوحدة | |
| جهد المصرف-المصدر | VDSmax | 1700 | V | |
| VGS=20V، Tc=25℃ | 230 | |||
| تيار المجمع المستمر | ID | VGS=20V، Tc=100℃ | 200 | A |
| جهد البوابة-المصدر | VGSmax | القيم القصوى المطلقة | -10V/+25V | V |
| جهد البوابة-المصدر | VGSop | القيم التشغيلية الموصى بها | -5V/+20V | V |
| درجة حرارة الوصلة والتخزين أثناء التشغيل | TJ TSTG | -40~+155 | ℃ |
الكهربائية الخصائص (Tج=25℃ ما لم يُذكر خلاف ذلك)
| المعلمة | القيمة | الوحدة | ||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | ||
| جهد عتبة البوابة | VGSth | ID =108mA | 2 | 2.6 | 4 | V |
| تيار تسرب المصرف عند جهد بوابة صفري | IDSS | VDS=1700V، VGS=0V | 6 | 600 | uA | |
| تيار تسرب البوابة-المصدر | IGSS | VGS=20 V | 1500 | nA | ||
| VGS=20V، IDS=230A | 7.5 | 11.7 | mA | |||
| مقاومة حالة التوصيل | RDS(on) | VGS=20V، IDS=230A، Tvj=150℃ | 15 | mA | ||
| سعة الدخل | Ciss | 21.3 | nF | |||
| سعة الخرج | Coss | VGS=0V، VDS=1000V، VAC=25mV f=1MHz | 0.99 | nF | ||
| سعة النقل العكسي | Crss | 0.04 | nF | |||
| شحنة البوابة-المصدر | QGS | 324 | nC | |||
| شحنة البوابة-المصرف | QGD | VDS=1200V,VGS = +20V/-5V | 150 | nC | ||
| إجمالي شحنة البوابة | QG | ID =300 A | 1158 | nC | ||
| زمن تأخير التشغيل | td(on) | 27 | ns | |||
| ID =180A | ||||||
| زمن الصعود | tr | VDS =1200V | 32 | ns | ||
| زمن تأخير الإيقاف | td(off) | VGS = +20V/-5V | 36 | ns | ||
| زمن الهبوط | tf | RG= 2.5a | 10 | ns | ||
| تبديد الطاقة أثناء زمن التشغيل | ID =180A | |||||
| Eon | VDS =1200V | 1.2 | mJ | |||
| VGS = +20V/-5V | ||||||
| RG= 2.5a | ||||||
| تبديد الطاقة أثناء زمن الإيقاف | Eoff | L=200uH | 2 | mJ | ||
| IF=300A | 1.6 | 1.9 | V | |||
| جهد التوصيل الأمامي للديود | VSD | IF=300A,Tvj=150℃ | 2.2 | 2.8 | V | |
خصائص الوحدةcs (Tج=25℃ ما لم يُذكر خلاف ذلك)
| المعلمة | القيمة | |||||
| الرمز | الظروف | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | |
| جهد عزل الهيكل | Visol | t=1min,f=50Hz | 2500 | V | ||
| أقصى درجة حرارة للوصلة | Tjmax | 175 | ℃ | |||
| درجة حرارة الوصلة أثناء التشغيل | Tvj op | -40 | 150 | ℃ | ||
| درجة حرارة التخزين | Tstg | -40 | 125 | ℃ | ||
| عزم أقطاب الوحدة | Mt | موصى به (M6) | 3 | 6 | ||
| عزم تثبيت الوحدة على المبدد الحراري | Ms | موصى به (M6) | 3 | 6 | نيوتن·متر | |
| وزن الوحدة | G | 300 | g | |||

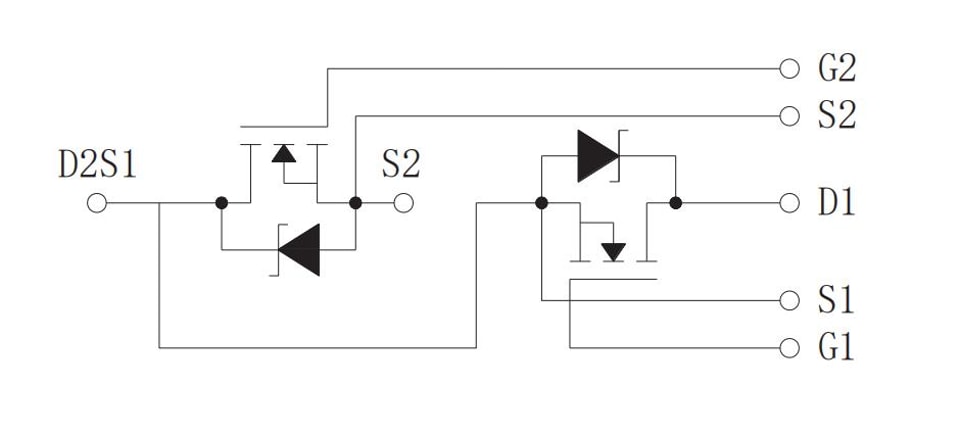

الدائرة المخطط

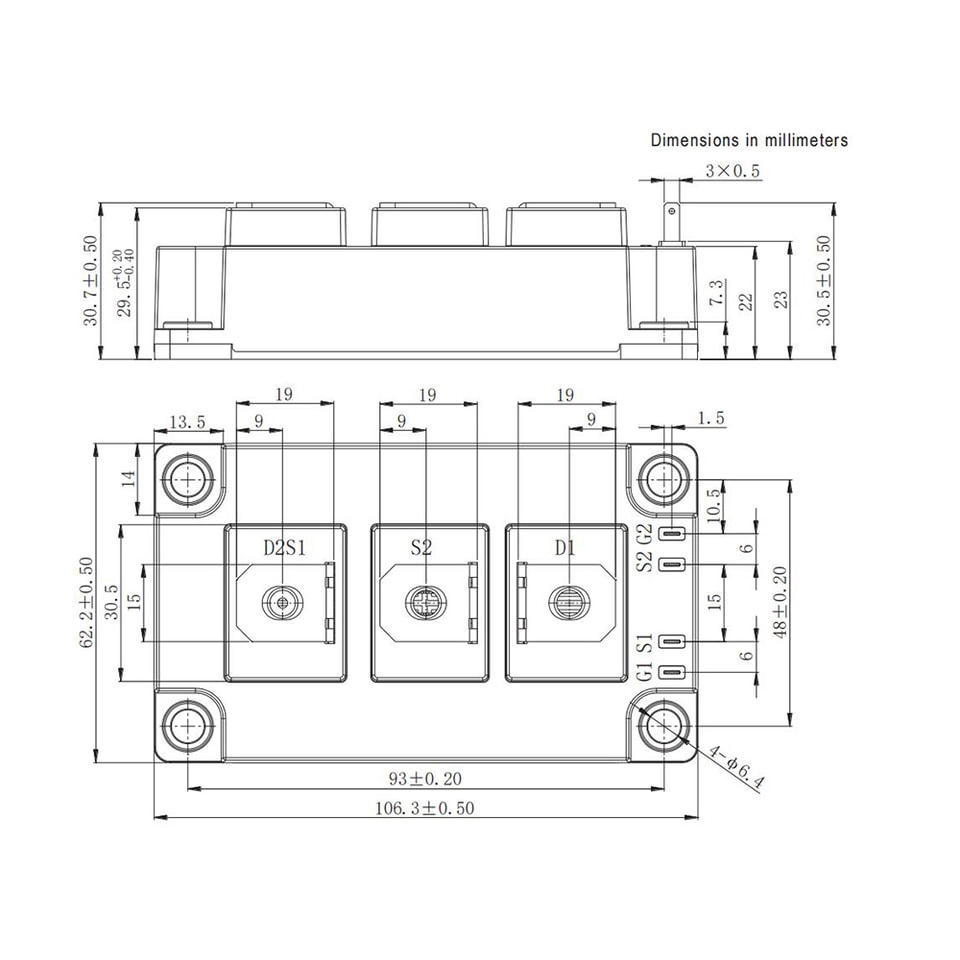

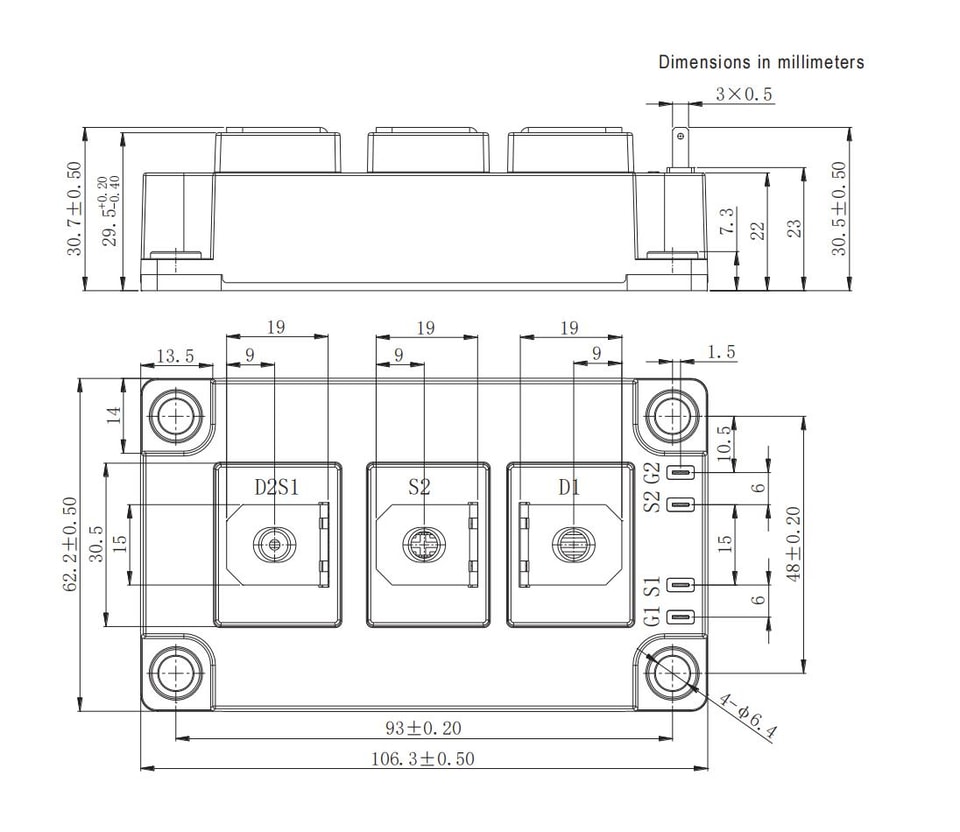

أبعاد العبوة
