YZPST-2CLG20KV-0.2A
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
YZPST-2CLG20KV/0.2A
تعتمد كتلة التقويم عالي الجهد على
بنية mesa وتقنية الانتشار، مع قولبة إيبوكسي في هيكل مدمج.
الميزات
خصائص الانهيار الجليدي
مقاسات أكثر للاختيار
إيبوكسي
مقولب بالراتنج تحت التفريغ، وله مقاومة للتآكل على السطح.
Tj: من -40℃ إلى +150℃
التطبيقات
يُستخدم مقوم الجهد العالي في التنظيف الكهروستاتيكي
مولد جهد عالٍ
معدات اختبار الجهد العالي
مقوم جهد عالٍ متعدد الاستخدامات، مجموعة مضاعف الجهد
الحد الأقصى التصنيف
العنصر | الرمز | الوحدة | الظروف | الجهد | |
أقصى جهد عكسي متكرر | VRRM | كيلوفولت | Ta=25℃ IR=1.0μA | 20.0 | 40.0 |
الذروة غير المتكررة الجهد العكسي |
VRsM |
كيلوفولت |
Ta=25℃ IR=1.0μA |
24.0 |
48.0 |
تيار التوصيل الأمامي المتوسط | IF(AV) | mA | （موجة نصف جيبية 50 كيلوهرتز، حمل مقاوم T break=50℃） | 200 | 200 |
تيار الاندفاع الأمامي | IFSM | A | 0.01 ثانية موجة نصف جيبية 50 هرتز | 20 | 20 |
درجة الحرارة المحيطة أثناء التشغيل الحرارة | Ta | ℃ |
| -40~ +150 | -40~ +150 |
زمن الاستعادة العكسي | trr | nS | IF=2mA IR=4mA IRR=1mA | 100 | 100 |
درجة حرارة التخزين | T stg | ℃ |
| -40~ +125 | -40~ +125 |
الخصائص الكهربائية (Ta= 25℃، ما لم يُذكر خلاف ذلك)
| جهد الذروة الأمامي | VFM | V | Ta=25℃ IF=0.2A | ≥51 | ≥68 |
| تيار الانعكاس الذروي | IRRM1 | ميكروأمبير | Ta=25℃ VRM=VRRM | 2 | 2 |
| IRRM2 | ميكروأمبير | Ta=100℃ VRM=VRRM | 20 | 20 |

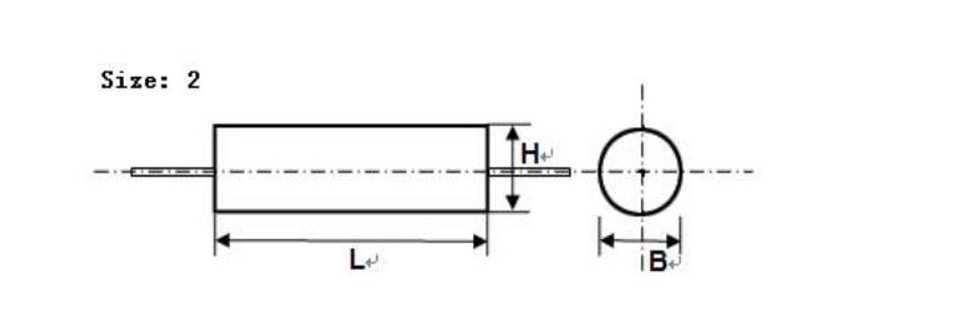

الأبعاد (الوحدة: مم)
العنصر | L | B(H) | سلك محوري |
2CLG20KV/0.2A | 25 | 8 | القطر 1.2 مم |
2CLG40KV/0.2A | 60 | 8 | القطر 1.2 مم |
