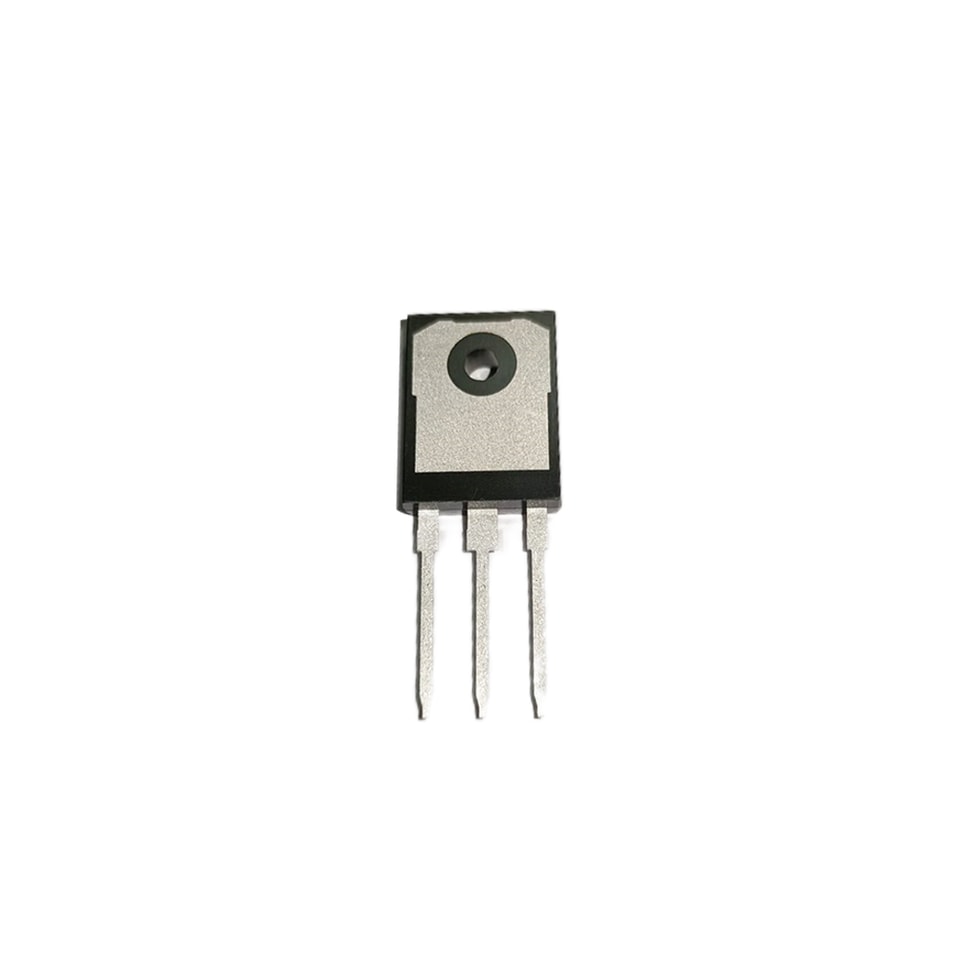

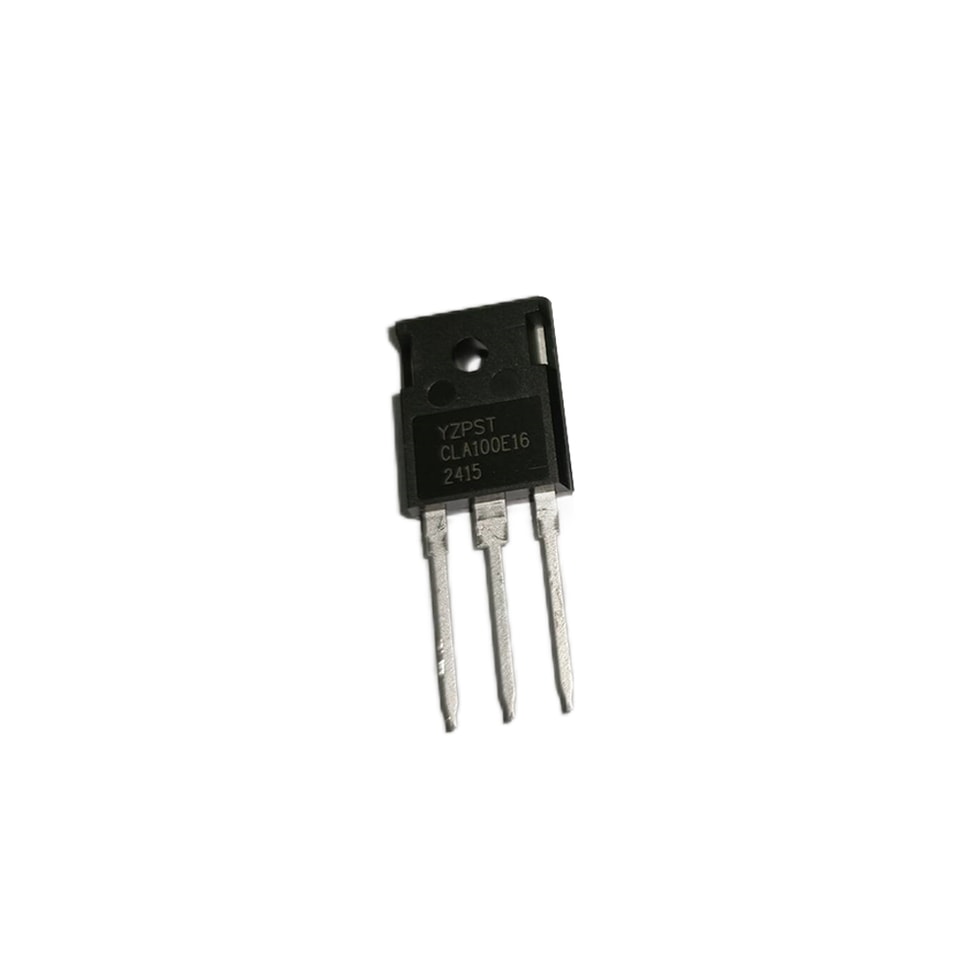

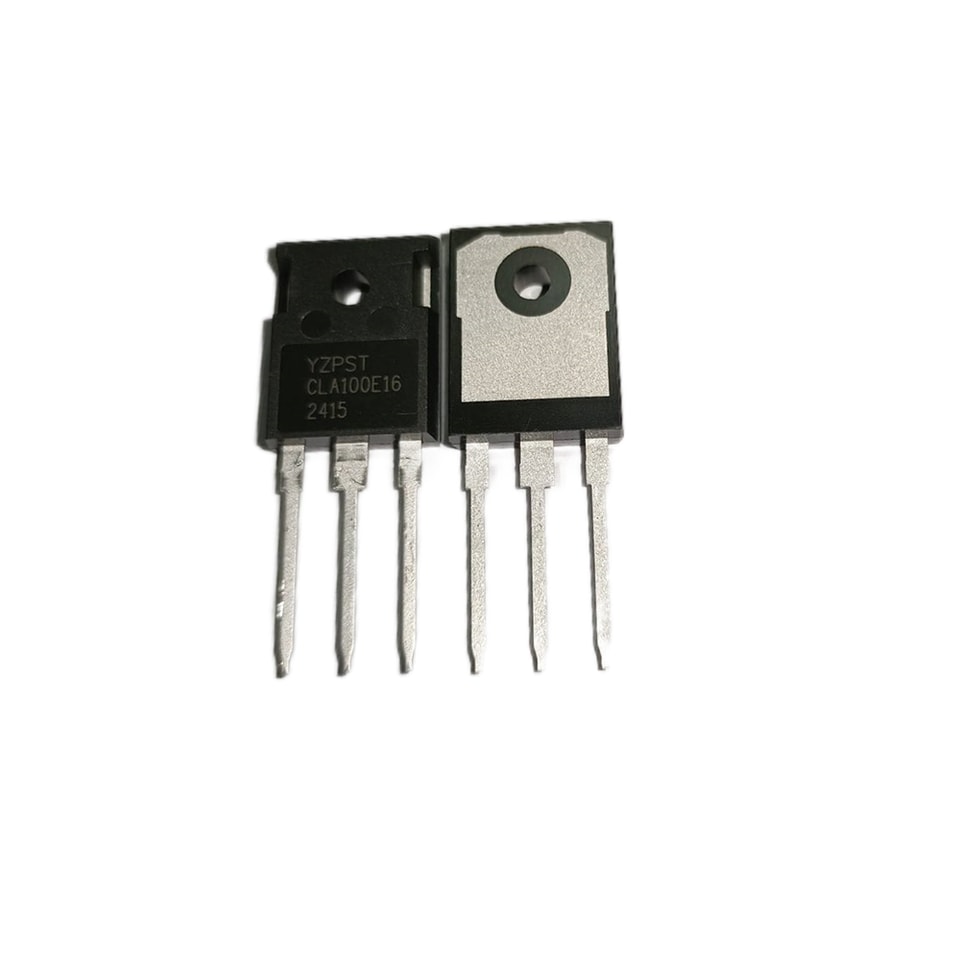

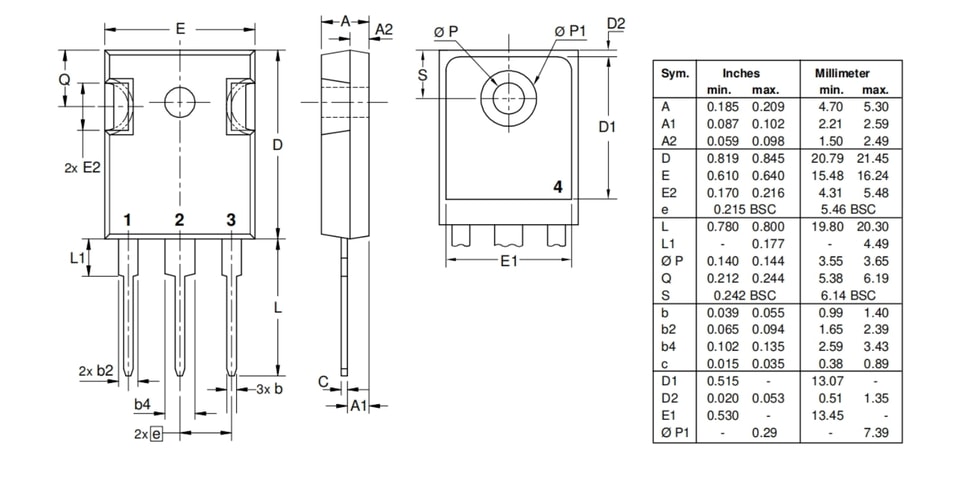

YZPST-CLA100E16

الحد الأقصى المطلق الحد الأقصى القيَم

المعلمة

الرمز

القيمة

الوحدة

التخزين الوصلة  الحرارة النطاق

Tstg

-40 ~ 150

℃

التشغيل الوصلة الحرارة النطاق

Tj

‏-40~ 125

℃

الجهد الأقصى المتكرر في حالة الإيقاف‏(T =25℃)

VDRM

1200/1600

V

الجهد العكسي الأقصى المتكرر (T =25℃)

VRRM

1200/1600

V

جهد الحالة المنخفضة لذروة الاندفاع غير المتكررage

VDSM

VDRM +100

V

غير متكرر الذروة عكسي الجهد

VRSM

VRRM +100

V

تيار الحالة الموصلة RMS (T = 100℃)

IT(القيمة الفعالة)

160

A

تيار الذروة العابر غير المتكرر في حالة التوصيل

ITSM

1150

A

متوسط تيار الحالة الموصلة (180° زاوية التوصيل)

IT(AV)

100

A

I2قيمة t للانصهار (tp= 10ms)

I2t

6600

A2 S

معدل الارتفاع من الحرج من on-التوصيل التيار

(I =2×IGT, tr ≤ 100 ns)

di/dt

150

A/ميكروثانية

ذروة البوابة التيار

IGM

5

A

تبديد القدرة المتوسطة للبوابة

PG(AV)

1

واط

الخصائص الكهربائية (T=25℃ ما لم يُذكر خلاف ذلك)

الرمز

ظروف الاختبار

القيمة

الوحدة

IGT

V = 12V R = 140أوم

MAX.

40

mA

VGT

MAX.

1.5

V

VGD

VD=VDRM Tj=125℃ R=1KΩ

الحد الأدنى.

0.2

V

IL

IG= 1.2IGT  Tj=25℃

MAX.

250

mA

Iع

VD=12V Tj=25℃

MAX.

200

mA

dV/dt

VD=2/3VDRM البوابة مفتوحة  Tj=125℃

الحد الأدنى.

1000

V/μs
