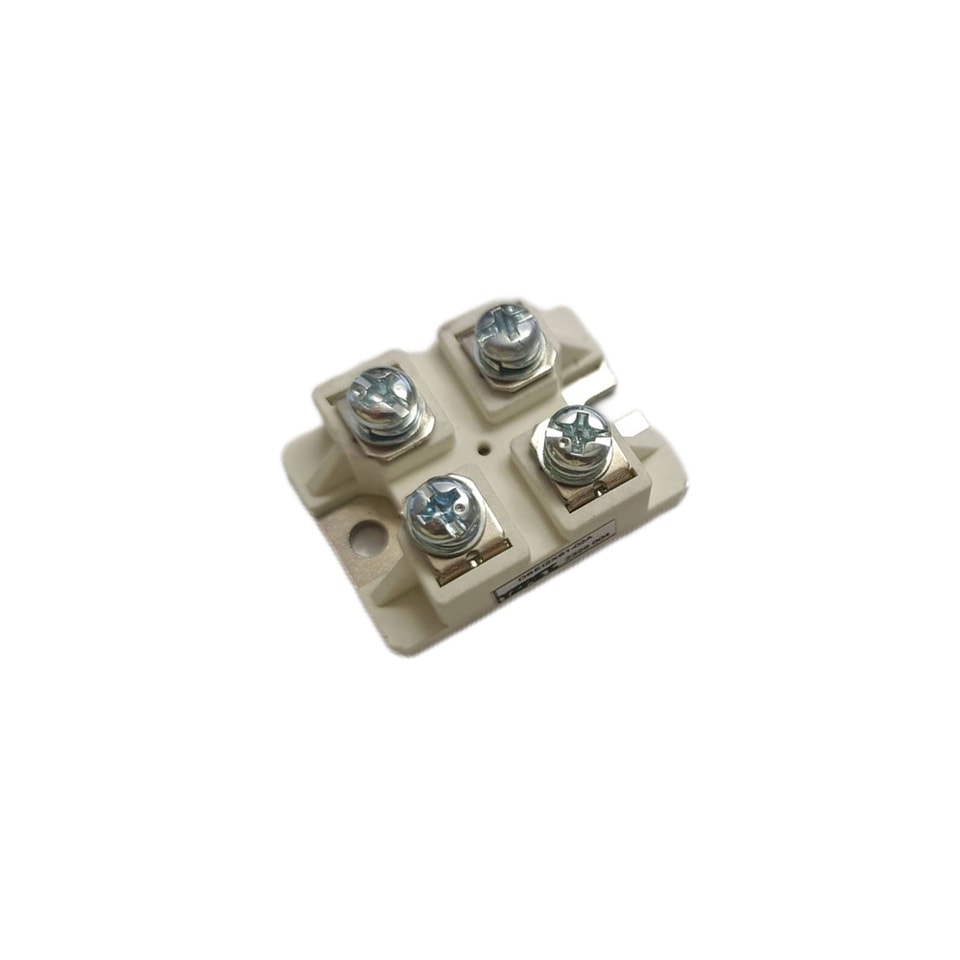

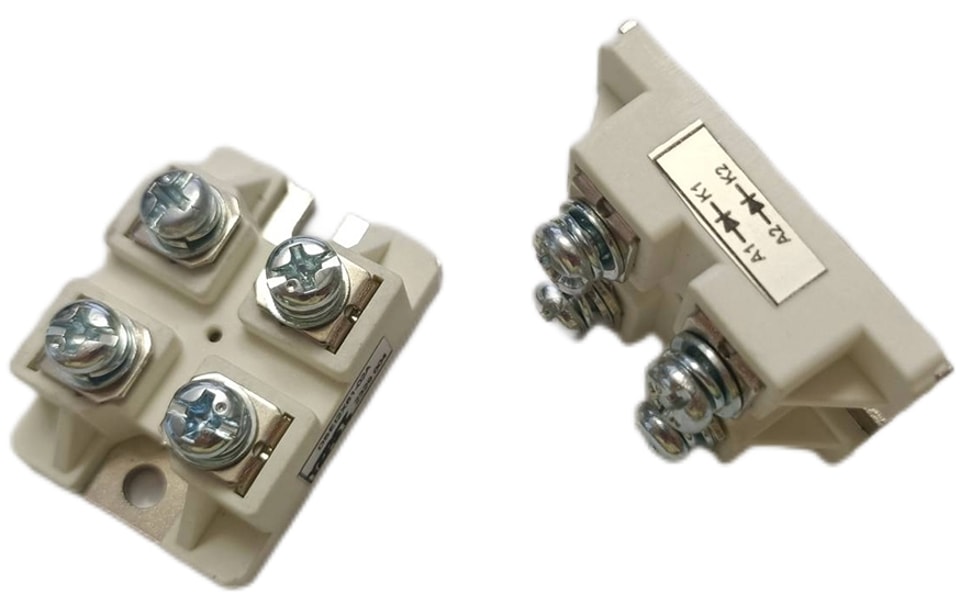

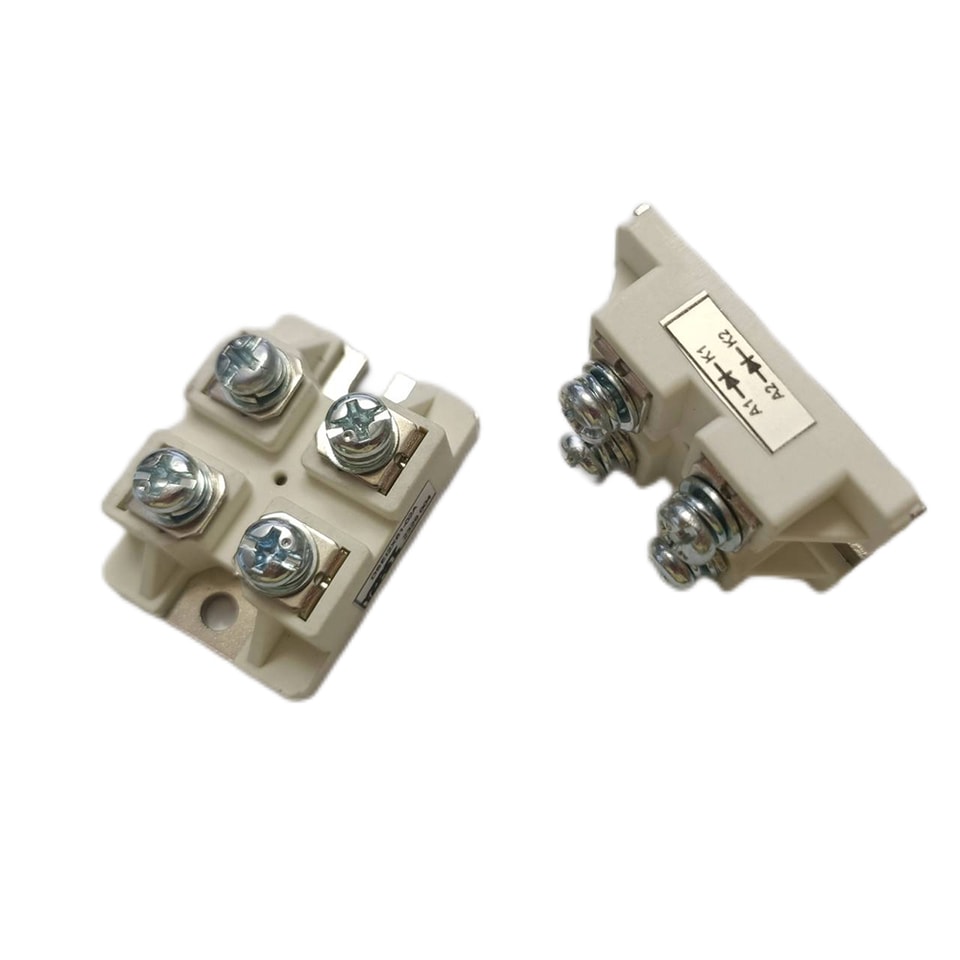

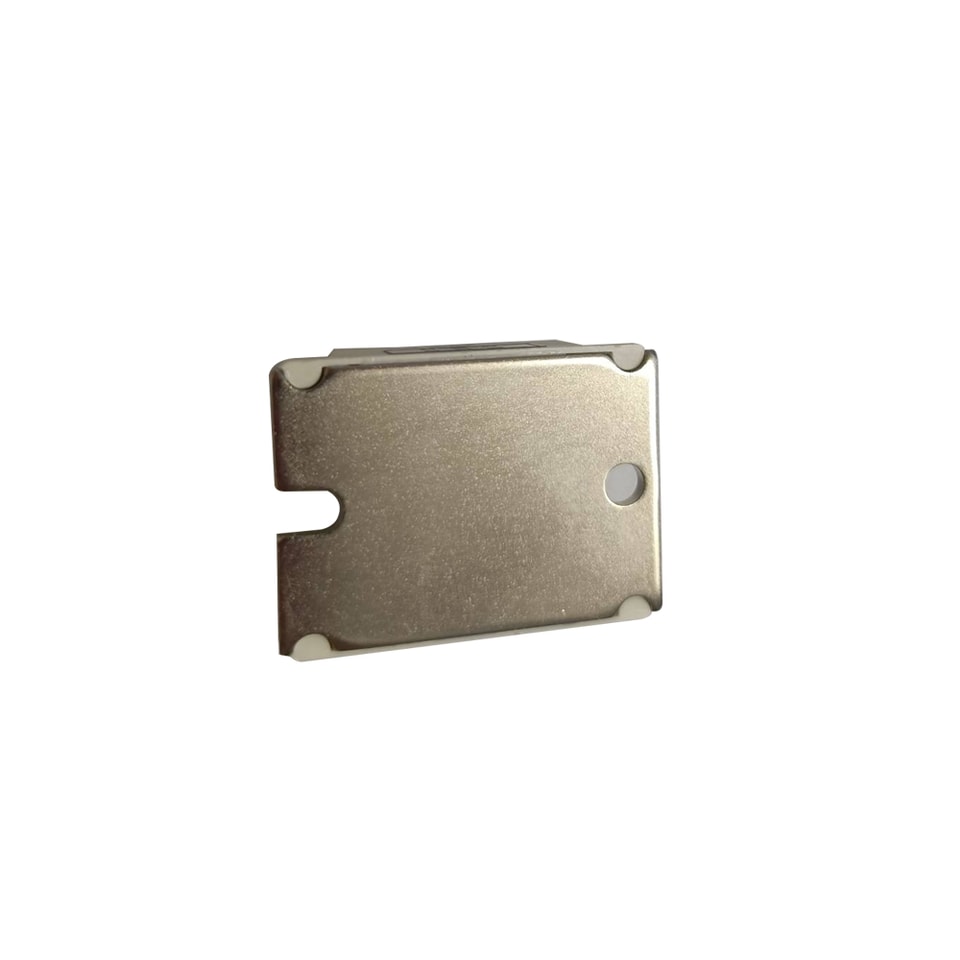

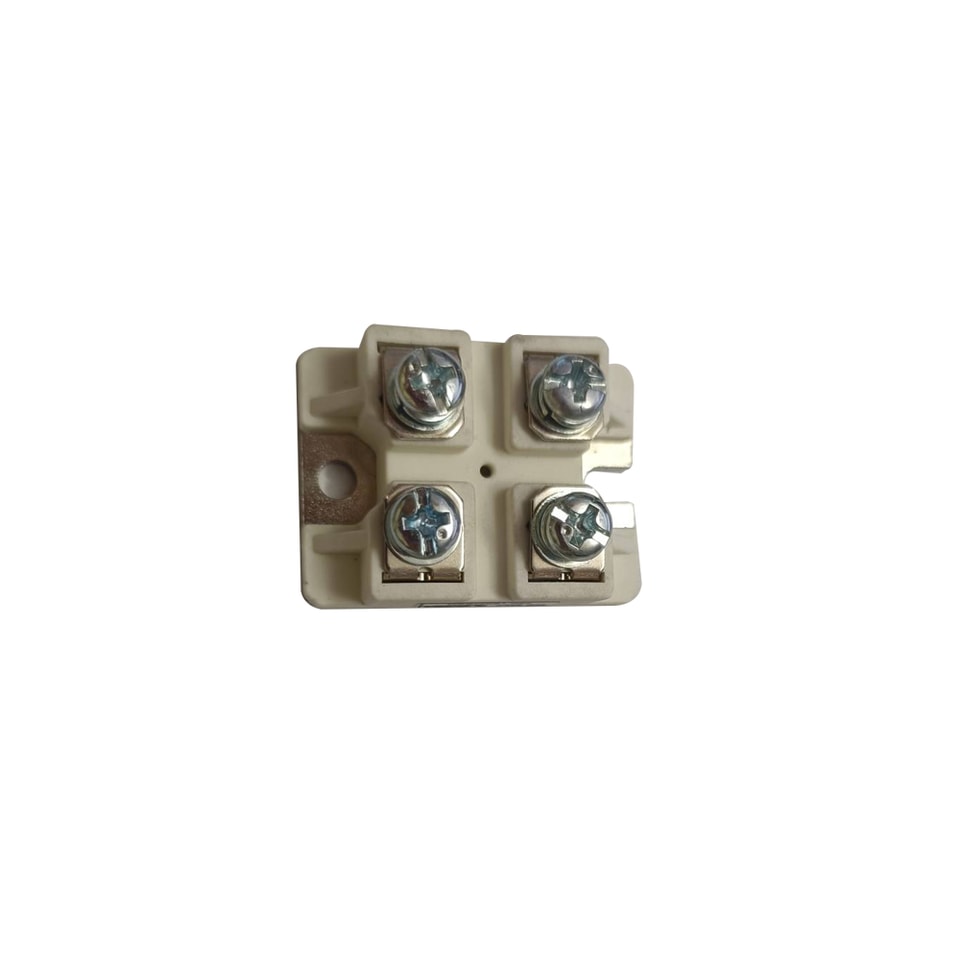

YZPST-DSEI2X61-02A وحدة دايود استعادة سريعة

الرمز

الشرط

المطلقة

الوحدة

V_RRM

V_RSM

T_j=25°C

200

200

V

I_RRM

عند V_RRM，أحادي الطور，نصف موجة，T_j=125°C

15

mA

V_ISOL

50Hz, 1S/1MIN

3000/2500

V

الرمز

الشرط

المطلقة

الوحدة

I_F(AV)

T_C=150°C; موجة جيبية 180°

61

A

I_{F(القيمة الفعالة)}

T_C=60°C; موجة جيبية 180°

-

A

I_FSM

T_C=45°C; t = 10 ms (50 Hz); موجة جيبية

550

A

I²t

T_j= T_j الحد الأقصى; t = 10 ms (50 Hz); موجة جيبية

-

kA²S

V_F(TO)

Tj= 150°C

1.51

V

r_F

Tj=150°C

7.1

ملي أوم

V_FM

تيار الحالة الموصلة 120A，T_j=150°C

1.82

V

T_rr

I_F =100A –di/dt=600A/us V_R =600V

35

ns

الرمز

الشرط

المطلقة

الوحدة

R_θj-c

لكل وحدة

0.5

ك‏/W

R_θc-h

لكل وحدة

0.1

ك‏/W

T_j

-40 ~ +150

°C

T_stg

-40 ~ +125

°C

M

عزم التثبيت

1.1-1.5

نيوتن·متر

عزم الطرف

1.1-1.5

نيوتن·متر

واط

30

g
