YZPST-R03N120TP
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
P/N: YZPST-R03N120TP

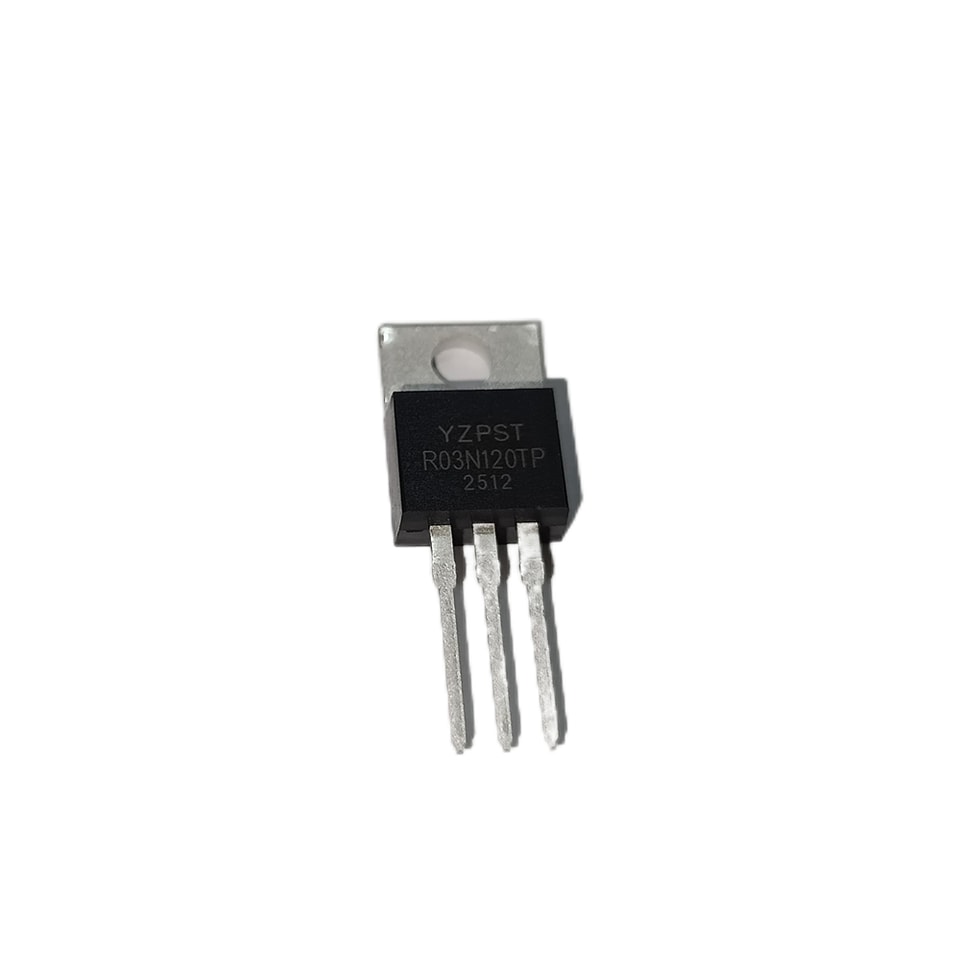

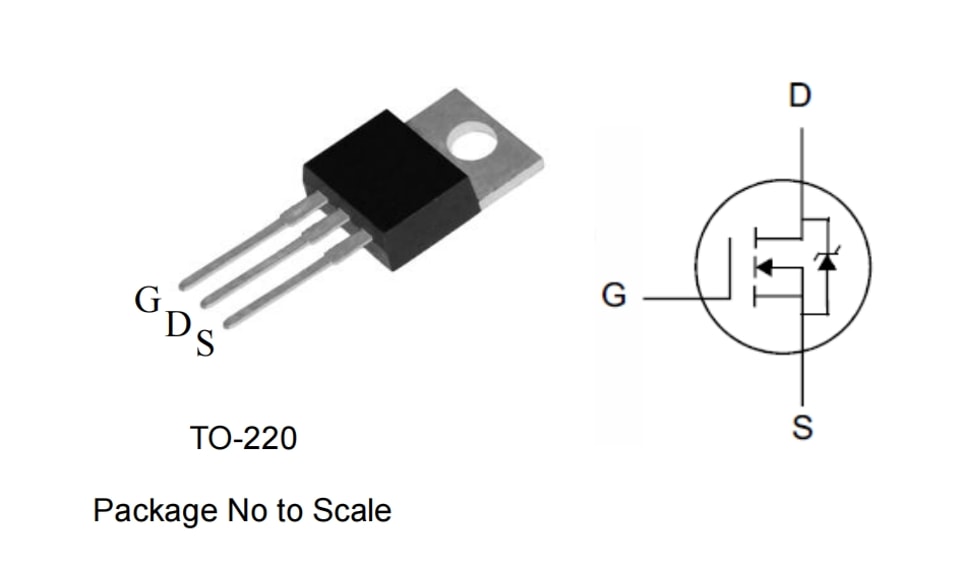

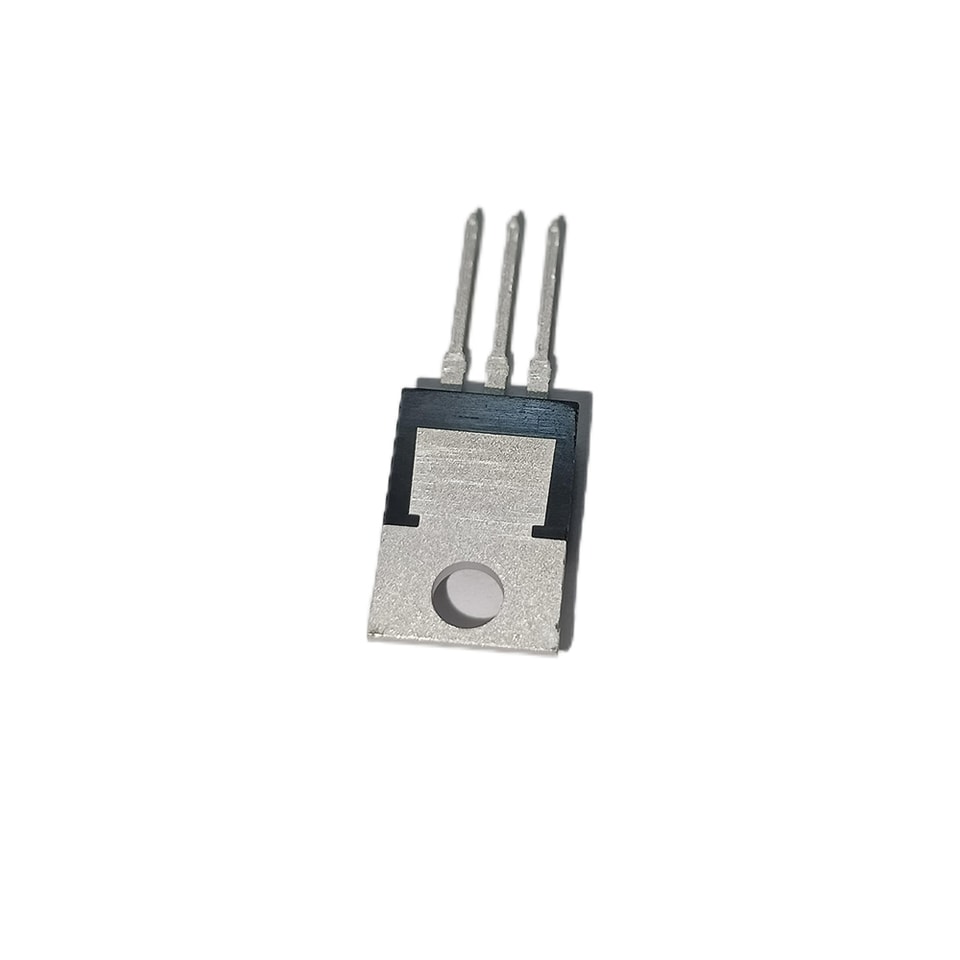

MOSFET مستوٍ بقناة n بجهد 1200 فولت
الخصائص العامة
متوافق مع RoHS
RDS(ON),typ.=6Ω@VGS=10V
شحنة بوابة منخفضة تقلل فقد التبديل
دايود الجسم سريع الاستعادة
التطبيقات
محول
الشحن
طاقة وضع الاستعداد لمزوّدات الطاقة ذات التبديل
غلاف وتشطيب خاليان من الرصاص
BVDSS | RDS(ON),typ. | ID |
1200V | 6Ω | 3.0A |
مطلق الحد الأقصى التصنيفاتgsTC=25℃ ما لم يُذكر خلاف ذلك
الرمز | المعلمة | R03N120TP | الوحدة |
VDSS | جهد المصرف إلى المصدر | 1200 |
V |
VGSS | جهد البوابة إلى المصدر | ±30 | |
ID | تيار المصرف المستمر التيار | 3.0 |
A |
IDM | تيار المصرف النبضي عند VGS=10V | 12 | |
EAS | أحادي انهيار نبضي الطاقة | 100 | mJ |
dv/dt | الذروة ديود معدل dv/dt أثناء الاستعادة[3] | 5.0 | فولت/نانوثانية |
PD | تبديد القدرة | 75 | واط |
عامل خفض التصنيف عامل أعلى من 25℃ | 0.6 | مع℃ | |
TL | درجة حرارة اللحام على بُعد 1.6 مم من الهيكل لمدة 10 ثوانٍ | 300 |
℃ |
TJ& TSTG | نطاق درجة حرارة التشغيل والتخزيندرجة الحرارة | من -55 إلى 150 |
تحذير: قد تؤدي الضغوط التي تتجاوز القيم المذكورة في “الحدود القصوى المطلقة”القصوى إلى تلف دائم إلى الجهاز .
الخصائص الحرارية
الرمز | المعلمة | R03N120TP | الوحدة |
RθJC | الحرارية المقاومة، من الوصلة إلى العلبة | 1.67 |
℃/W |
RθJA | الحرارية المقاومة، من الوصلة إلى الوسط المحيطnction-to-Ambient | 62 |
.jpg)
.jpg)
.jpg)
.jpg)
