YZPST-IP35-DC

✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات

البريد الإلكترونيinfo@yzpst.net

الهاتف+86 138 0527 8321

اطلب عرض سعر فني↗

نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

مركز المستندات

التنزيلات والملفات الفنية

YZPST-IP35-DC-Press-fit diode -S131.pdfتنزيل ↘

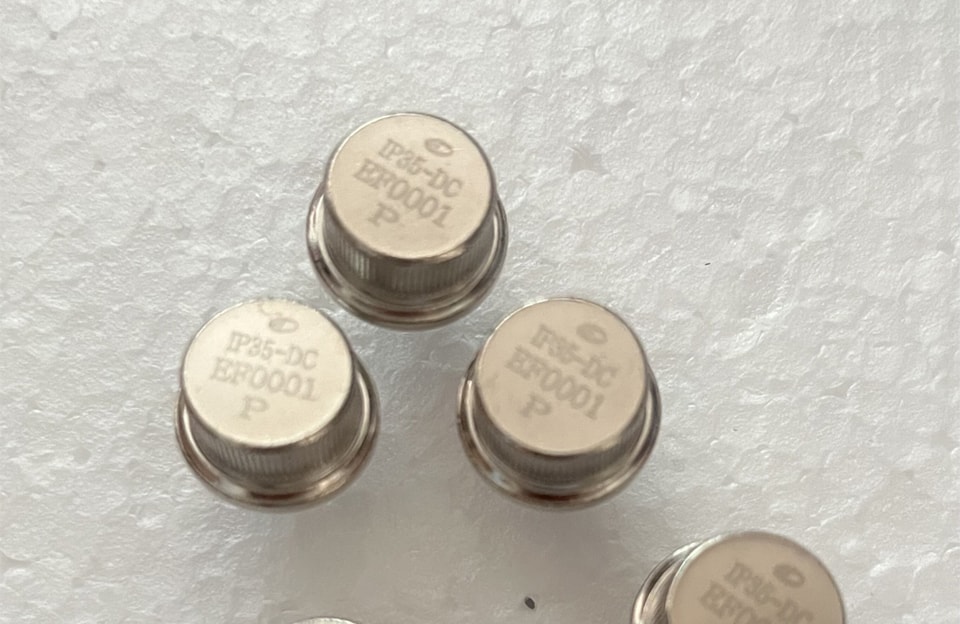

اسم المنتج：ديود بتركيب كبس ضغطي

رقم المنتج：IP35-DCP IP35-DCN

مواصفات المنتج： 35 أمبير/ ≥400V

وصف الميزة

• تيار أمامي عالٍ: 35 أمبير

• جهد عالٍ: ≥400 فولت

• قاعدة نحاسية، ومغلف بمطاط سيليكون وراتنج إيبوكسي

• تركيب بالضغط

تمييز القطبية

• تعريف طرف السلك: نقطة حمراء = موجب (P)

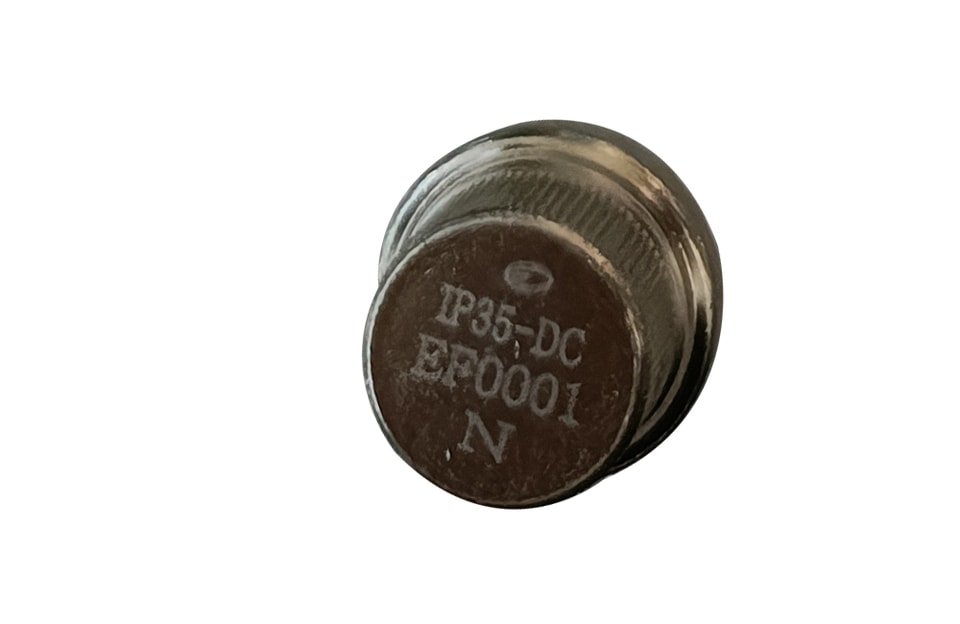

• التعريف: نقطة سوداء = سالب (N)

• المقاس:

انظر الشكل 1

YZPST-IP35-DC-1

الطلاء
• القاعدة: نيكل داكن مطلي كهربائياً
• الطرف: نحاس عارٍ مطلي بالقصدير بالغمر
المتطلبات
• قوة التركيب بالضغط: قوة الكبس الموصى بها هي 1.5-5 كيلو نيوتن

القيمة المقننة

النوع		متوسط التيار الأمامي(If)A	جهد الذروة العكسي المتكرر(Vrrm)	أقصى درجة حرارة للوصلة(Tjm)℃	درجة حرارة العلبة المقننة(Tc)	تيار الاندفاع الأمامي غير المتكرر(IFSM)	درجة حرارة التخزين(Tstg)℃
القطبية الموجبة	القطبية السالبة	متوسط التيار الأمامي(If)A	V	أقصى درجة حرارة للوصلة(Tjm)℃	℃	A	درجة حرارة التخزين(Tstg)℃
IP35-DCP	IP35-DCN	35	300	175	-40—175	400	-40—175

الخصائص الكهربائية Tc=25°C (ما لم يُذكر خلاف ذلك)

النوع		جهد الذروة الأمامي(Vfm) V	تيار الذروة العكسي المتكرر	تيار الذروة العكسي المتكرر(1rrm2) uA
النوع		(Ifm=100A)	(1rrmi)uA	(Vr=300V
القطبية الموجبة	القطبية السالبة		(Vr=300V)	Tr=150°C)
1P35-DCP	IP35-DCN	≤1.18	2	200

الخصائص الحرارية

PالمعلمةNالاسم	المقاومة الحراريةR(th)j-c
Uالوحدة	°C/W
CمحدّدVالقيمة	≤0.8
ظروف الاختبار	If=35A ts=1000ms

عناصر الفحص في المصنع
المقاومة الحرارية
n=50 Ac=0
n=50 Ac=0
جهد الذروة الأمامي
تيار التسرب العكسي
n=10 Ac=0
الارتفاع الكلي: 29±1
قطر السلك: 1.3±0.15
قطر الأنبوب: 12.80±0.03
التعبئة
• التعبئة: 500 قطعة/علبة، 10 علب/كرتون
•التعريف:
ملصق الصندوق الداخلي:
تشير الكلمة الحمراء إلى ديود «موجب»
تشير الكلمات السوداء إلى ديودات «سالبة»
دفعة الإنتاج
رقم المنتج
جهد الانهيار
القطبية
الكمية
الوسم التعريفي للصندوق الخارجي:
الموديل
الكمية
