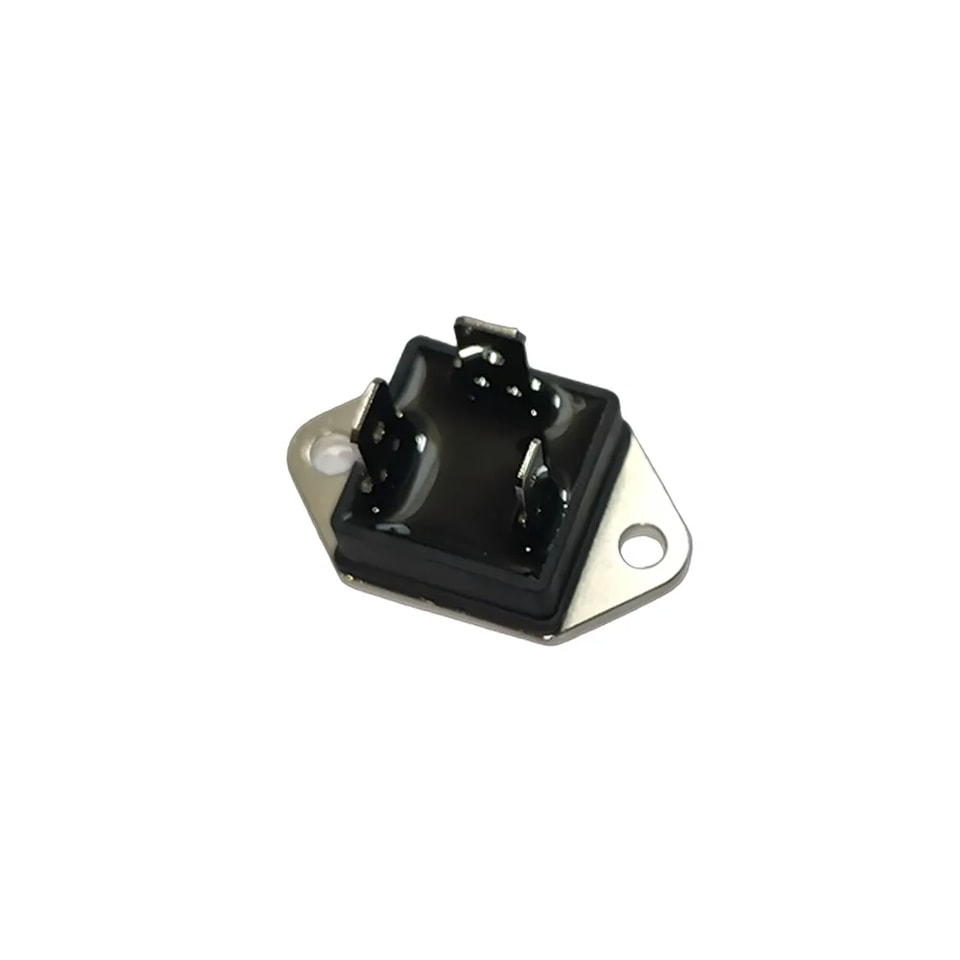

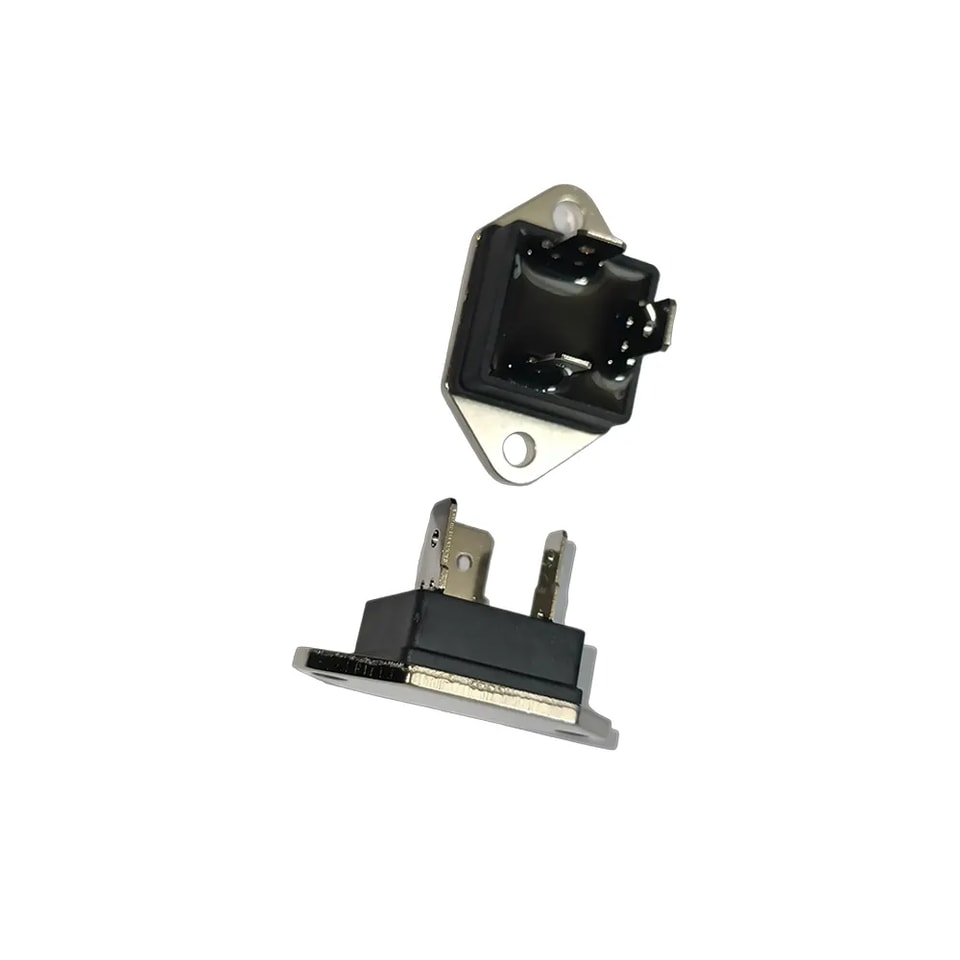

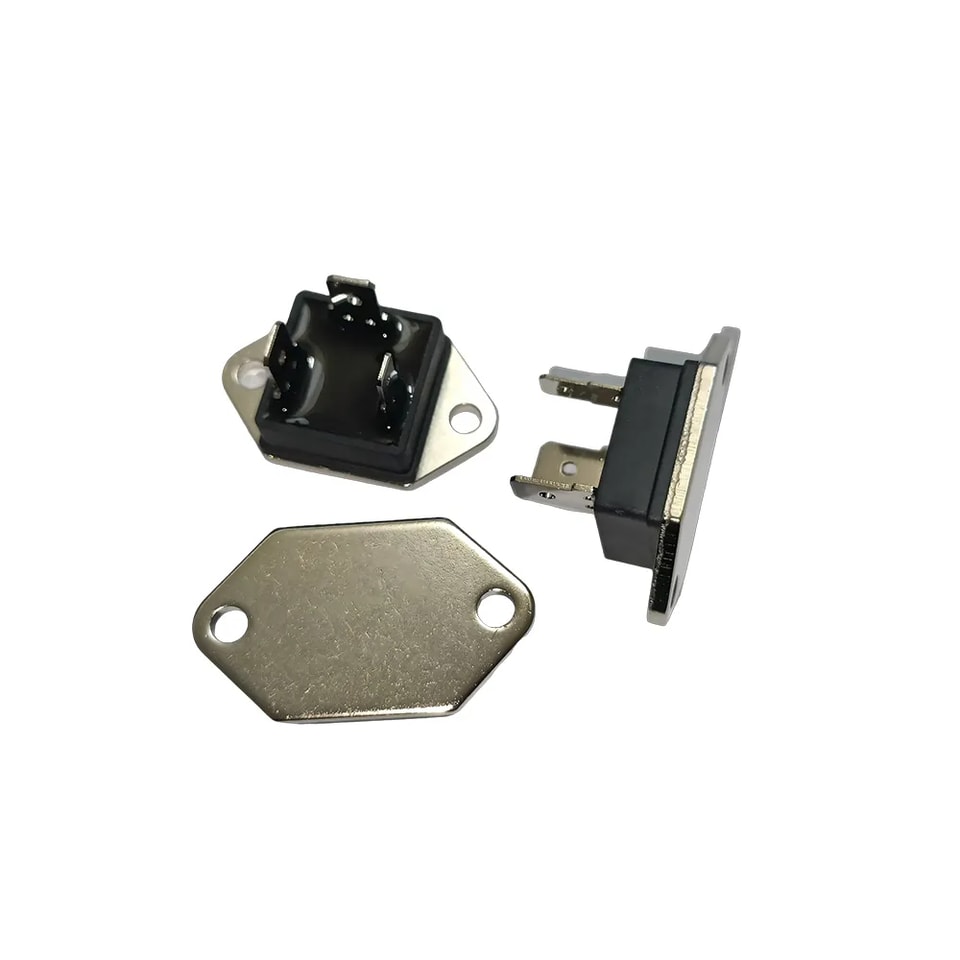

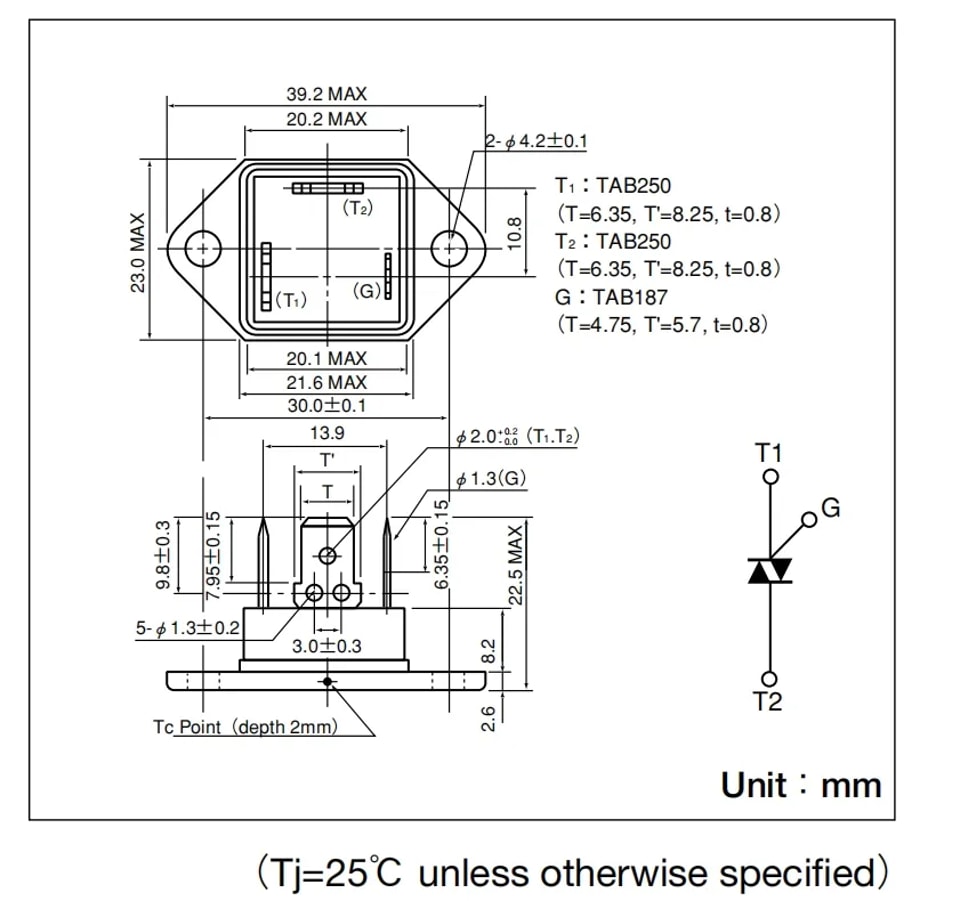

YZPST-TG40E60
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الحدود القصوى
الرمز | العنصر | المطلقة | الوحدة |
TG40E60 | |||
VDRM | متكرر جهد الذروة في حالة الإيقافالجهد | 600 | V |
الرمز | العنصر | الظروف | المطلقة | الوحدة |
IT（القيمة الفعالة） | R.M.S. في-الحالة التيار | Tc ＝64℃ | 40 | A |
ITSM | نبضة اندفاعية في-الحالة التيار | واحد واحدة، 50/60Hz, الذروة القيمة, غير-متكرر | 380/420 | A |
I2t | I2t | القيمة لـ دورة واحدة من اندفاع التيار | 730 | A2s |
PGM | الذروة البوابة قدرة التبديد |
| 10 | واط |
PG（AV） | متوسط تيار البوابة قدرة التبديد |
| 1 | واط |
IGM | الذروة البوابة التيار |
| 3 | A |
VGM | جهد البوابة الذروي |
| 10 | V |
di/dt | معدل معدل معدل الارتفاع لـ تيار الحالة الموصلة | IG ＝100mA，VD = ½VDRM，diG/dt ＝1A/ μs | 50 | A/ μs |
Tj | درجة حرارة الوصلة أثناء التشغيل |
| -40～＋125 | ℃ |
Tstg | التخزين الحرارة |
| -40～＋150 | ℃ |
VISO | العزل الانهيار الجهد（R.M.S.） | A.C.1 دقيقة | 2500 | V |
| أسطح التركيب عزم الشد（M4） | القيمة الموصى بها 1.0～1.4N ・m（10～14kgf・㎝） | 1.5（15） | N･m （kgf･㎝） |
| الكتلة | نموذجي القيمة | 23 | g |
الكهربائية الخصائص
الرمز | العنصر | الظروف | المطلقة | الوحدة | |||
الحد الأدنى. | النوعي | الحد الأقصى. | |||||
IDRM | متكرر أقصى حالة قطع التيار | Tj ＝125℃, فولتD ＝VDRM |
|
| 5 | mA | |
VTM | أقصى جهد في حالة التوصيل | IT ＝60A |
|
| 1.4 | V | |

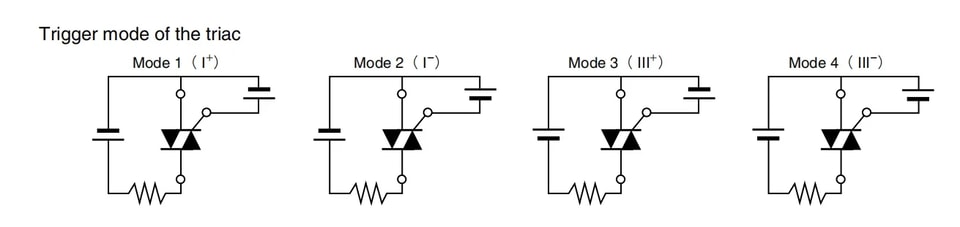

I GT1 | 1 |
البوابة التحفيز التيار |
VD ＝6V، IT ＝1A |
|
| 50 | mA |
I GT1 | 2 |
|
| 50 | mA | ||
I GT3 | 3 | ― | ― | ― | mA | ||
I GT3 | 4 |
|
| 50 | mA | ||
VGT1 | 1 |
جهد تحفيز البوابة |
VD ＝6V، IT ＝1A |
|
| 1.5 | V |
VGT1 | 2 |
|
| 1.5 | V | ||
VGT3 | 3 | ― | ― | ― | V | ||
VGT3 | 4 |
|
| 1.5 | V | ||
VGD | غير-التحفيز البوابة الجهد | Tj ＝125℃, VD = ½VDRM | 0.2 |
|
| V | |
dv/dt | معدل معدل معدل الارتفاع لـ حالة القطع الجهد | Tj ＝125℃, VD =⅔VDRM, أسية موجة. | 500 |
|
| V/ μs | |
〔dv/dt〕c | معدل معدل معدل الارتفاع لـ حالة القطع الجهد عند التبديل | Tj ＝125℃, VD =⅔VDRM,〔di/dt〕c ＝10A/مللي ثانية | 6 |
|
| V/ μs | |
Iع | تيار التثبيت |
|
| 30 |
| mA | |
Rth（j-c） | الحرارية المعاوقة | من الوصلة إلى العلبة |
|
| 1.3 | ℃/W | |
