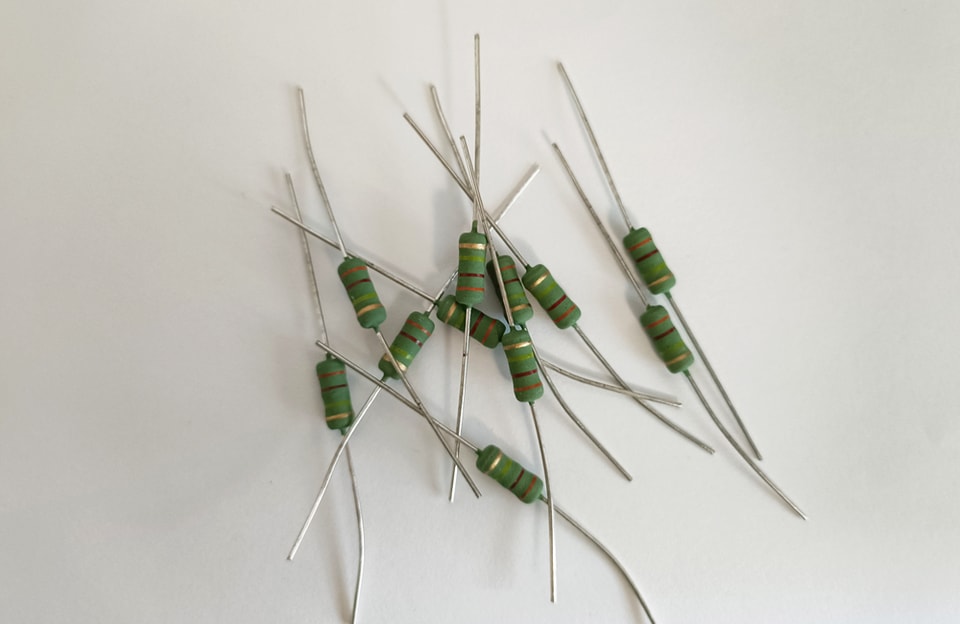

YZPST-MO 3W 150K TP65
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الطراز R.MO-3W,150K-J/TP
1. البُعدالبُعد
الأبعاد (مم) | L | ФD | ｌ | Φd |
القيمة | 15.5±0.5 | 5±0.5 | ≥26 | 0.8±0.05 |
2.القيمة الاسمية：
(النمط) | MO |
(القدرة الاسمية) | 3W |
(منحنى خفض القدرة)
|
|
الجهد المقنن |  |
الجهد الأقصى | 500V |
جهد التحمل الأقصى | 700V |
التسامح | ±5% |
نطاق المقاومة | 150K |
نطاق درجة حرارة التشغيل | -55℃ ～ +155℃ |
3 الأداء：
الوصف | متطلبات الأداء | طريقة الاختبار | |
(Rمعامل درجة حرارة المقاومة ) | T.C.R. ±350ppm/℃ | درجة حرارة الاختبار +20℃／-55℃／+20℃／+125℃／+20℃ | |
(الحمل الزائد قصير الأمد) | △ R≤±1％R لا يوجد تلف ظاهر، والعلامات مقروءة | 2.5 ضعف الجهد المقنن أو أقصى جهد تحميل زائد (الأقل) لمدة 5 ثوانٍ | |
(تحمل الجهد) | (لا يوجد تفريغ شراري أو انهيار عازل) | تيار متردد 500 فولت1 دقيقة | |
متانة الأطراف | سحب | △Ｒ≤±1％Ｒ+0.05R لا يوجد تلف ظاهر | Φd 0.8mm；الحمل10N لمدة 10 ثوانٍ |
لفّ | Φd 0.8mm；الحمل10N 900 | ||
ملتوي | 3600 في الاتجاه المعاكس | ||
مقاومة الاهتزاز | △Ｒ≤±1％+0.05R لا يوجد تلف ظاهر | 10～500Hz 3 اتجاهات، ساعتان لكل اتجاه | |
مقاومة حرارة اللحام | △Ｒ≤±1％Ｒ العلامات مقروءة، ولا يوجد تلف ظاهر | 350℃ على بُعد 2 مم من الجسم، لمدة 3 ثوانٍ | |
(قابلية اللحام) | يجب أن يغطي القصدير الجديد ما لا يقل عن 95% من سطح الغمر، دون عيوب متجمعة. | 235℃ على بُعد 2 مم من الجسم، لمدة ثانيتين | |
دورة الحرارة | △Ｒ≤±1％Ｒ+0.05R لا يوجد تلف ظاهر | -55／+155℃ لمدة 5 دورات | |
(الرطوبة) | △Ｒ≤±5％Ｒ+0.05R لا يوجد تلف ظاهر | 40℃ 95％RH 1344 ساعة | |
70℃ عمر التشغيل | △Ｒ≤±5％Ｒ+0.05R لا يوجد تلف ظاهر، والعلامات مقروءة | الجهد المقنن أو الجهد الأقصى، تشغيل لمدة 1.5 ساعة وإيقاف لمدة 0.5 ساعة، عند درجة حرارة 70 مئوية لمدة 1000 ساعة | |
4 التغليف والتشكيل

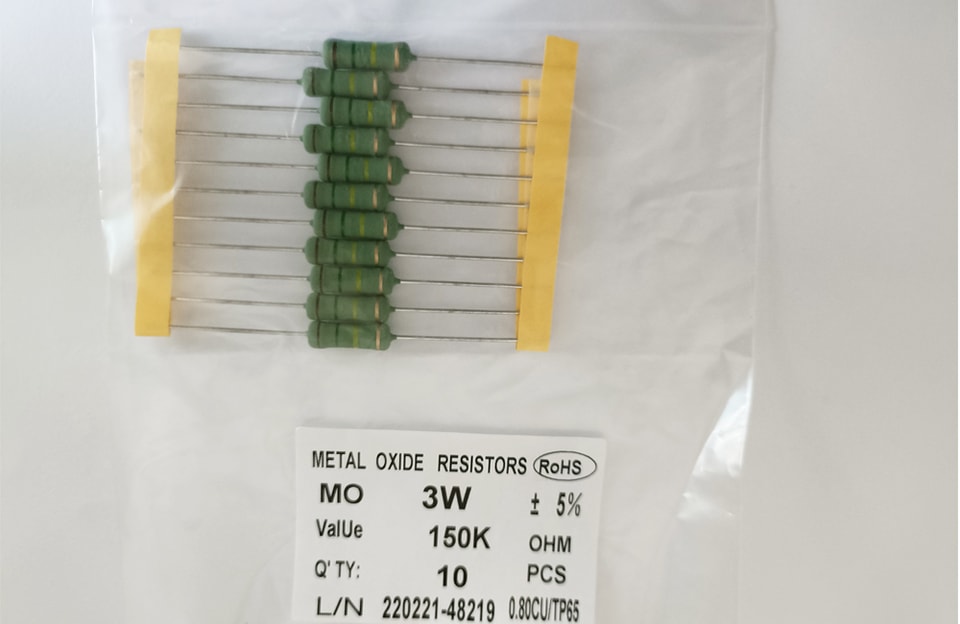

تغليف الأرجل المحورية
لمزيد من المعلومات حولYZPST-MO 3W 150K TP65يرجى تنزيل ملف PDF أعلاه باسم "YZPST-MO 3W 150K TP65"
