YZPST-S65R650
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
رقم القطعة: YZPST-S65R650
MOSFET S65R650
الوصف:
يُعدّ S65R650 MOSFET من نوع Superjunction، وقد صُمّم ليحقق خصائص أفضل، مثل انخفاض مقاومة التوصيل،
وشحنة بوابة منخفضة، وتبديل فائق السرعة، ومتانة عالية. وتُعد هذه الأجهزة مناسبة تمامًا لمزوّدات الطاقة ذات النمط التبديلّي عالية الكفاءة.
الحدود المطلقة القصوى
الرمز | المعلمة | القيمة | الوحدة | |
Vورقة البيانات | جهد المصرف-المصدر | 650 | V | |
VGS | جهد البوابة-المصدر | ±30 | V | |
ID |
تيار المصرف المستمر | Tc=25℃ | 8 | A |
Tc=100℃ | 6 | A | ||
IDM | تيار المصرف النبضي | 30 | A | |
Ptot | تبديد القدرة (TC=25°C) | 93 | واط | |
Tj | درجة حرارة الوصلة | 150 | ℃ | |
Tstg | درجة حرارة التشغيل والتخزينerature | -55 إلى +150 | ℃ | |
EAS | الانهيار الجليدي الطاقة | 74 | mJ | |
الخصائص الخصائص (TC= 25°C، ما لم يُذكر محدد)
الرمز | المعلمة | ظروف الاختبار | القيمة | الوحدة | ||
الحد الأدنى | النوع | الحد الأقصى | ||||
BVDSS | انهيار جهد المصرف-المصدرtage | VGS= 0V، ID= 250μA | 650 |
|
| V |
IDSS | تسرب المصرف-المصدرالتيار | VDS=650V ،VGS=0V |
|
| 1 | uA |
IGSS | تسرب البوابة-المصدر التيار | VGS= ±30V |
|
| ±100 | nA |
VGS(th) | جهد عتبة البوابة | VDS= VGS, ID= 250μA | 2.5 |
| 4.5 | V |
Rورقة البيانات(في حالة التشغيل) | حالة التوصيل الساكنة للمصرف-المصدر المقاومة | VGS= 10V ，ID= 4A |
| 503 | 650 | ملي أوم |

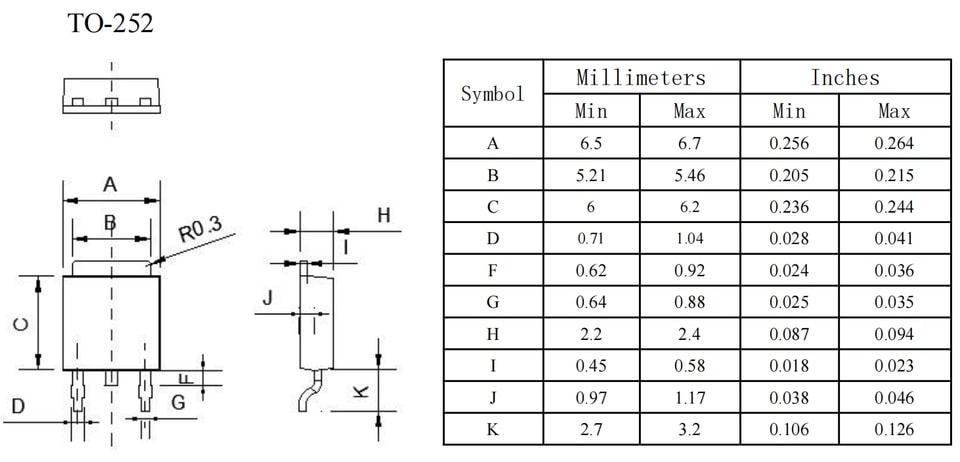

البيانات الميكانيكية للعبوة
.jpg)
.jpg)
.jpg)
