مكوّن قدرة

YZPST-450HF120TK-G2

✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات

البريد الإلكترونيinfo@yzpst.net

الهاتف+86 138 0527 8321

اطلب عرض سعر فني↗

نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

مركز المستندات

التنزيلات والملفات الفنية

YZPST-450HF120TK-G2.pdfتنزيل ↘

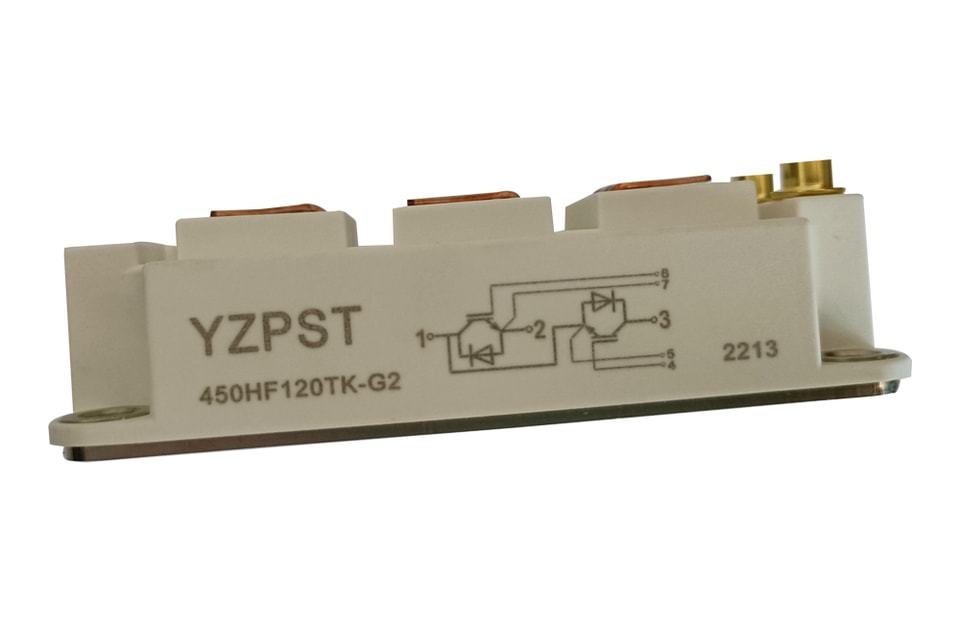

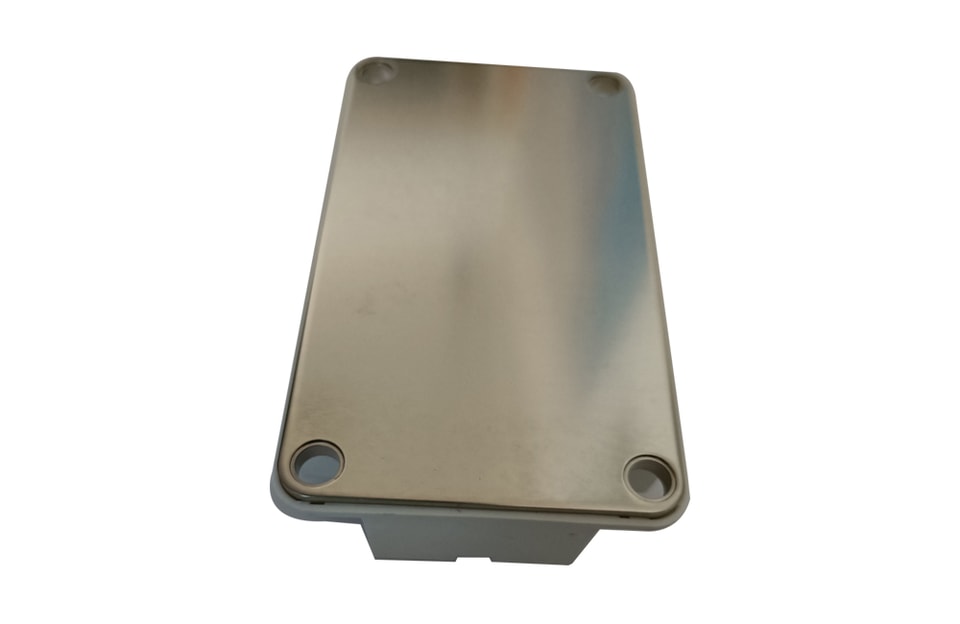

وحدة IGBT YZPST-450HF120TK-G2
الميزات
قدرة عالية على تحمّل قصر الدائرة، مع تحديد ذاتي لتيار قصر الدائرة
شريحة IGBT (تقنية Trench + Field Stop)
VCE(sat) بمعامل حرارة موجب، تبديل سريع، خسائر تحويل منخفضة
ثنائيات دوران حر مع استعادة عكسية سريعة وناعمة
التطبيقات
تطبيقات التبديل عالي التردد
محولات اللحام
التحكم في الحركة/المؤازرة
أنظمة UPS

الحدود القصوى المطلقة TC=25°C ما لم يُذكر خلاف ذلك

الرمز	المعلمة	ظروف الاختبار	القيم	الوحدة
IGBT
VCES	جهد المجمع - الباعث	TVj=25°C	1200	V
VGES	جهد البوابة - الباعث		±20	V
IC	تيار المجمع المستمر	TC=25°C	675	A
IC	تيار المجمع المستمر	TC=80°C	450	A
ICM	تيار المجمع القِمّي المتكرر	tp=1ms	900	A
Pالإجمالي	قدرة التبديد لكل IGBT		2016	واط
ديود
VRRM	الجهد العكسي المتكرر	TVj=25°C	1200	V
IF(AV)	متوسط تيار التوصيل الأمامي	TC=25°C	675	A
IF(AV)	متوسط تيار التوصيل الأمامي	TC=80°C	450	A
IFRM	تيار التوصيل الأمامي القِمّي المتكرر	tp=1ms	900	A

الوحدة الخصائصTC=25°C ما لم يُذكر خلاف ذلك محدد

الرمز	المعلمة	ظروف الاختبار	الحد الأدنى	النوعي	الحد الأقصى	الوحدة
TVj max	أقصى درجة حرارة للوصلة				175	°C
TVj op	درجة حرارة التشغيل		-40		150	°C
Tstg	درجة حرارة التخزين		-40		125	°C
Vعزل	جهد اختبار العزل	تيار متردد، t=1 دقيقة	3000			V
عزم الشد	إلى المبدد الحراري	موصى به M6	3		5	نيوتن·متر
عزم الشد	إلى الطرف	موصى به M6	2.5		5	نيوتن·متر
الوزن				340		g

مخطط الدائرة

مخطط الأبعاد للحزمة

لمزيد من المعلومات حولYZPST-450HF120TK-G2يرجى تنزيل ملف PDF أعلاه باسم "YZPST-450HF120TK-G2"

لا يتوفر أي محتوى إضافي للمنتج.
