YZPST-S9013
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

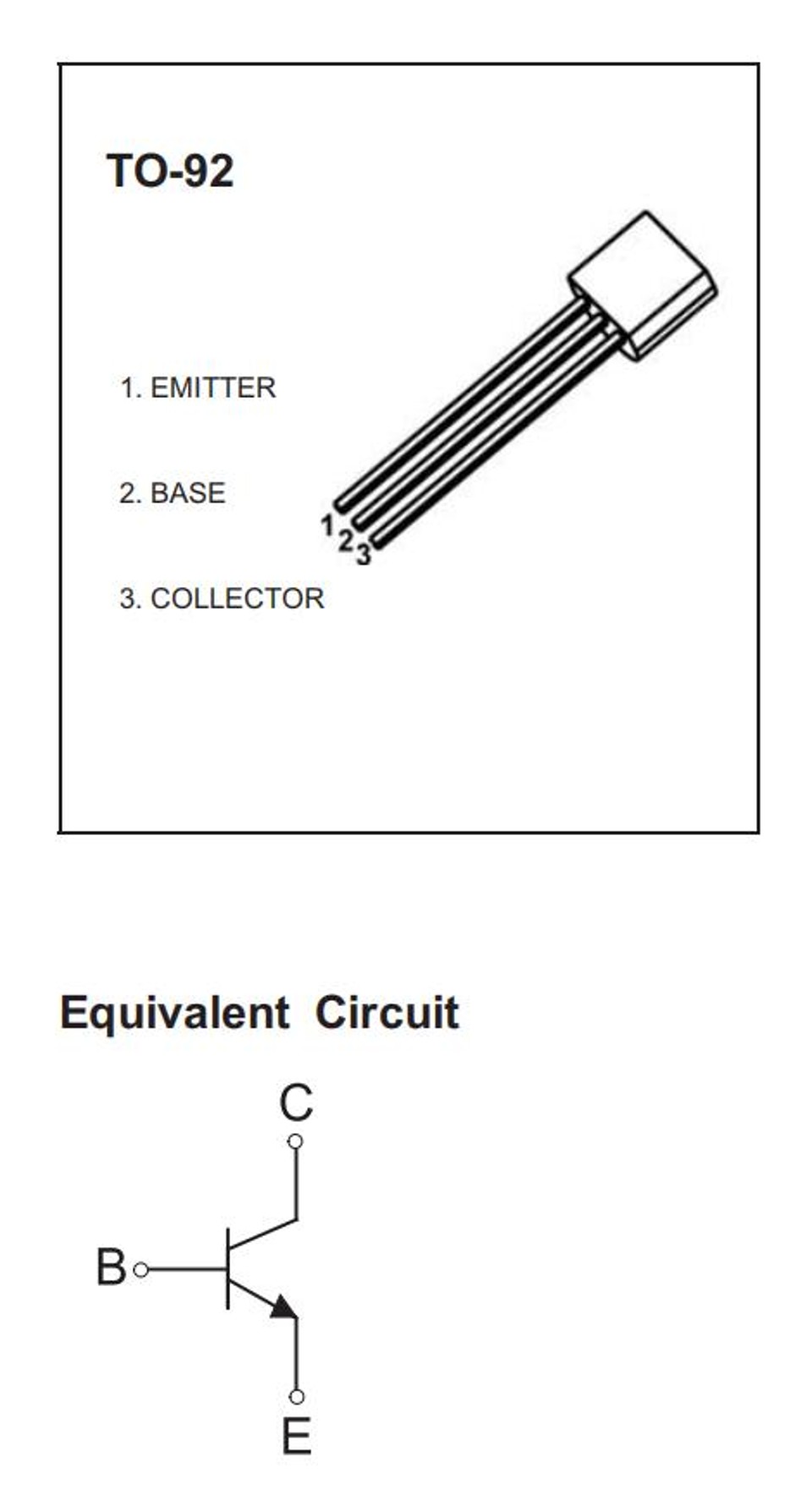

ترانزستورات مغلفة بالبلاستيك من نوع TO-92

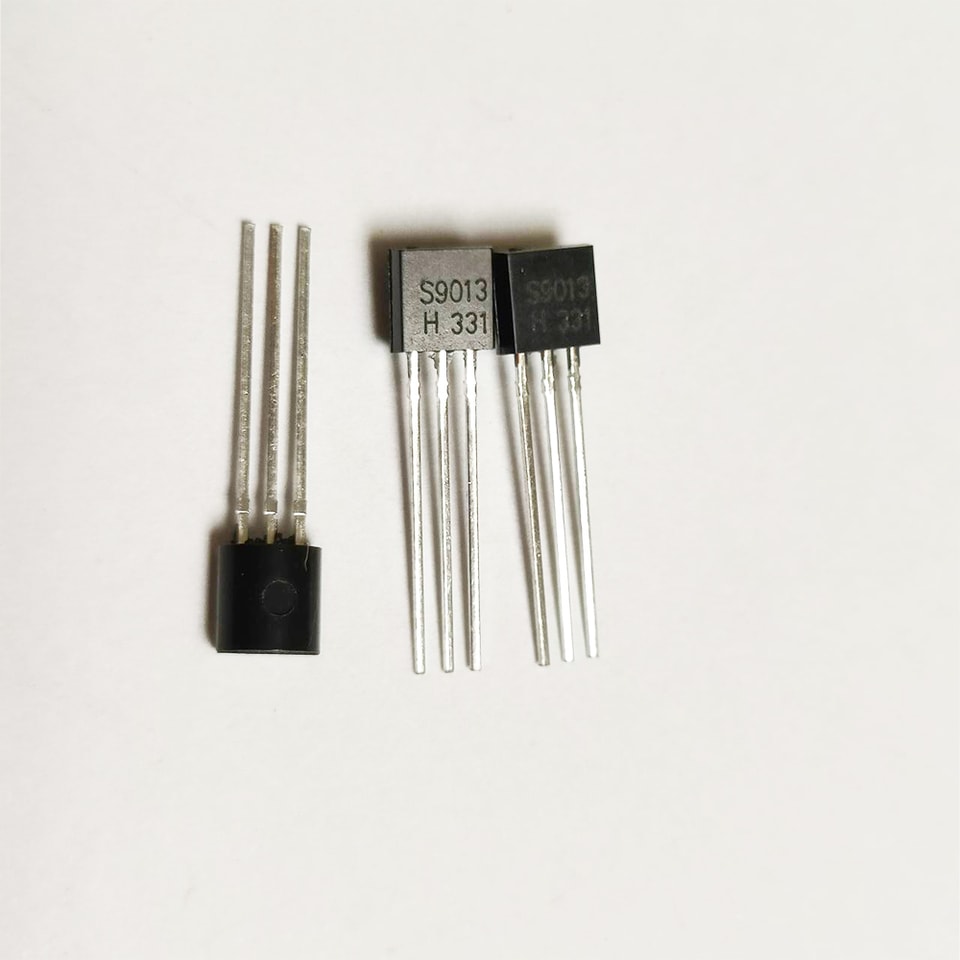

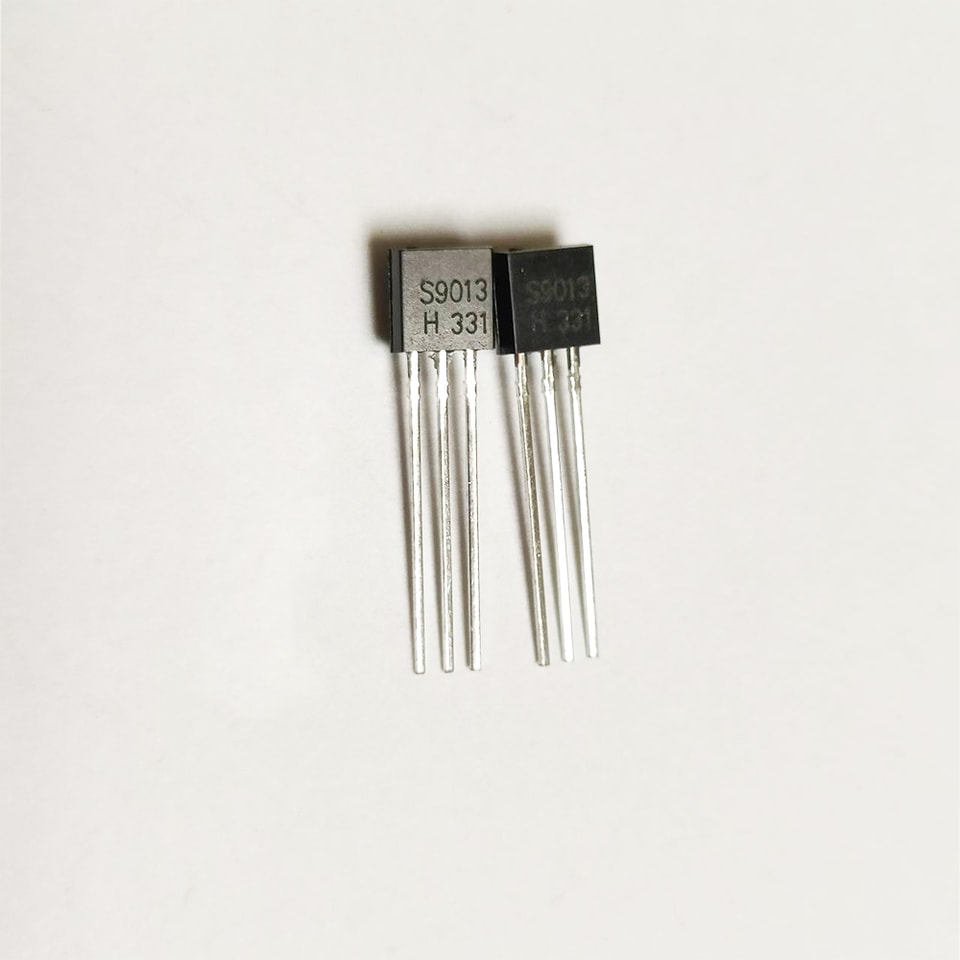

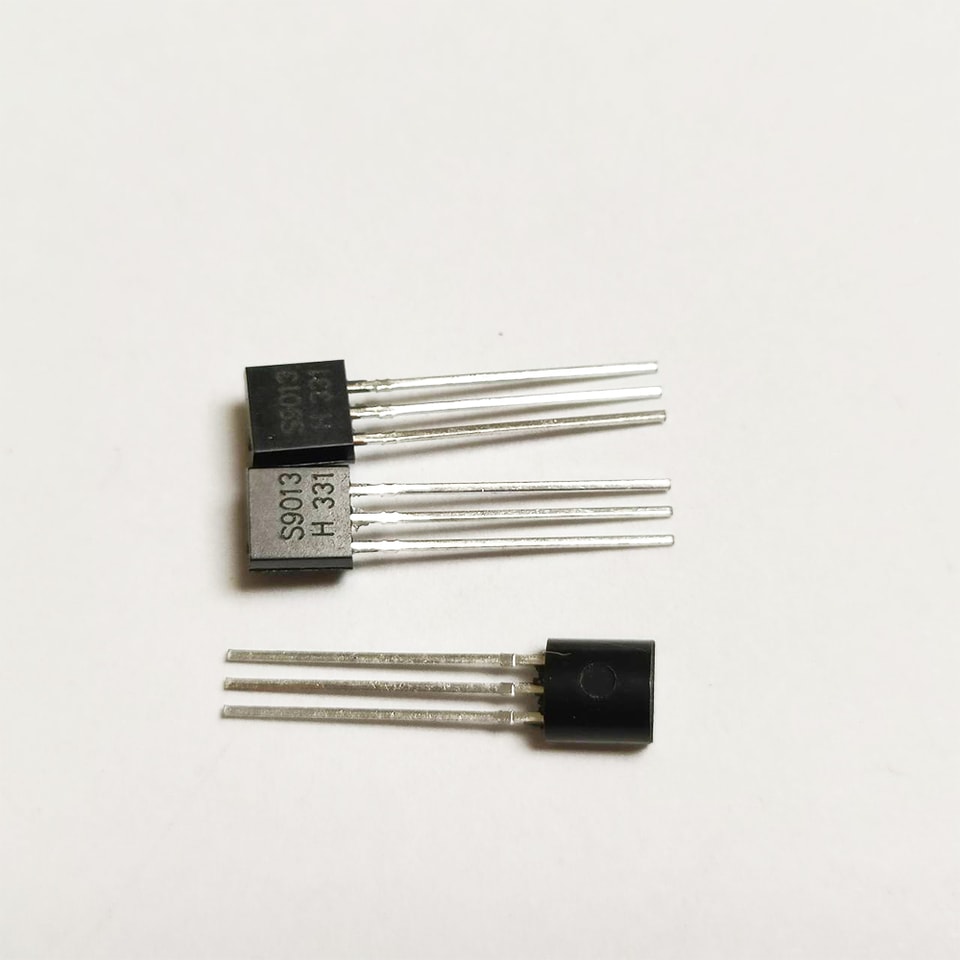

YZPST-S9013 ترانزستور (NPN)
الميزات
مكمل لـ S9012
خطية ممتازة لمعامل hFE
معلومات الطلب
Partالعدد | Package | الـckingالطريقة | Packالكمية |
S9013 | TO-92 | Bulk | 1000pcs/Bag |
S9013-tA | TO-92 | شريط | 2000pcs/Box |
الحدود القصوى للتصنيف (Ta=25℃ ما لم يُذكر خلاف ذلك)
الرمزI | المعلمة | القيمة | Uالوحدة |
VCB0 | جهد المجمع-القاعدة | 40 | V |
VCE0 | جهد المجمع-الباعث | 25 | V |
VEB0 | جهد الباعث-القاعدة | 5 | V |
1C | تيار المجمع المستمر | 0.5 | A |
PD | تبديد قدرة المجمع | 625 | mW |
R9 JA | المقاومة الحرارية من الوصلة إلى الوسط المحيط | 200 | ℃ / W |
TJ,Tstg | درجة حرارة الوصلة القصوى | -55 ~＋150 | ℃ |
Ta=25 ℃ ما لم يُذكر محدد
المعلمة | الرمز | ظروف الاختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
المجمّع القاعدة | V(BR)CBO | IC= 100μA ، IE=0 | 40 |
|
| V |
الانهيار | ||||||
الجهد | ||||||
المجمّع الباعث | V(BR)CEO | IC= 1mA ، IB=0 | 25 |
|
| V |
الانهيار | ||||||
الجهد | ||||||
الباعث القاعدة | V(BR)EBO | IE= 100μA ، IC=0 | 5 |
|
| V |
الانهيار | ||||||
الجهد | ||||||
قطع المجمّع | ICBO | VCB= 40V ، IE=0 |
|
| 0.1 | uA |
التيار | ||||||
قطع المجمّع | ICEO | VCE=20V ، IE=0 |
|
| 0.1 | uA |
التيار | ||||||
الباعث | IEBO | VEB= 5V, IC=0 |
|
| 0.1 | uA |
قطع | ||||||
التيار | ||||||
| hFE(1) | VCE=1V, IC=50mA | 64 |
| 400 |
|
تيار مستمر | ||||||
التيار | ||||||
الكسب | hFE(2) | VCE=1V, IC= 500mA | 40 |
|
|
|
المجمّع الباعث | VCE(sat) | IC= 500mA, IB= 50mA |
|
| 0.6 | V |
التشبع | ||||||
الجهد | ||||||
القاعدة الباعث | VBE(sat) | IC= 500mA, IB= 50mA |
|
| 1.2 | V |
الجهد | ||||||
|
|
|
|
|
|
|
الانتقال | fT | VCE=6V,IC=20mA,f=30MHz | 150 | MHz | ||
التردد |
|
|
|
CLASS1F1CAT10N0FhFE(1)
Rank | D | E | F | G | ع | I | J |
Range | 64-91 | 78- 112 | 96- 135 | 112- 166 | 144-202 | 190-300 | 300-400 |

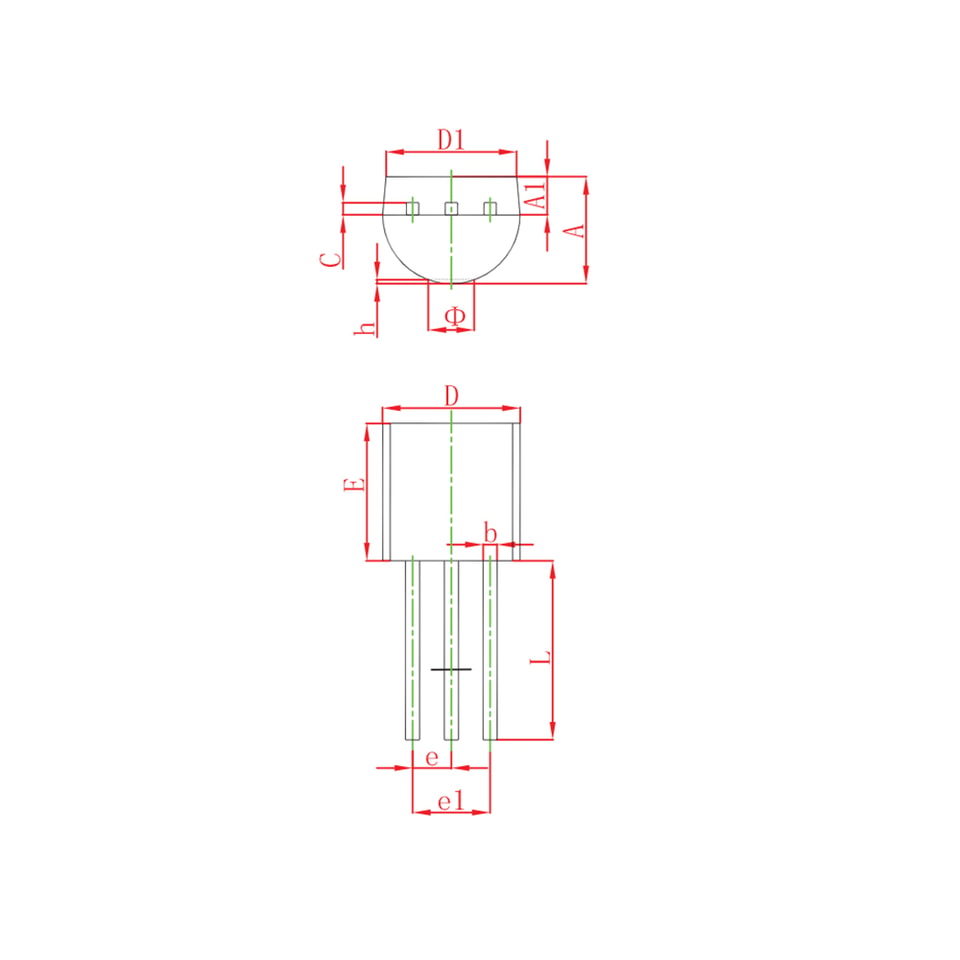

الأبعاد الخارجية
الرمز | الأبعاد | الأبعاد | ||
1 بوصة | 1 بوصة | |||
ملليمترات | بوصات | |||
الحد الأدنى | الحد الأقصى | الحد الأدنى | الحد الأقصى | |
A | 3.3 | 3.7 | 0.13 | 0.146 |
A1 | 1.1 | 1.4 | 0.043 | 0.055 |
b | 0.38 | 0.55 | 0.015 | 0.022 |
c | 0.36 | 0.51 | 0.014 | 0.02 |
D | 4.3 | 4.7 | 0.169 | 0.185 |
D1 | 3.43 |
| 0.135 |
|
E | 4.3 | 4.7 | 0.169 | 0.185 |
e | 1.270 نموذجي | 0.050 نموذجي | ||
1 | 2.44 | 2.64 | 0.096 | 0.104 |
L | 14.1 | 14.5 | 0.555 | 0.571 |
o |
| 1.6 |
| 0.063 |
h | 0 | 0.38 | 0 | 0.015 |
لمزيد من المعلومات حول YZPST-S9013يرجى تنزيل ملف PDF أعلاه بعنوان YZPST-S9013 TO92"
