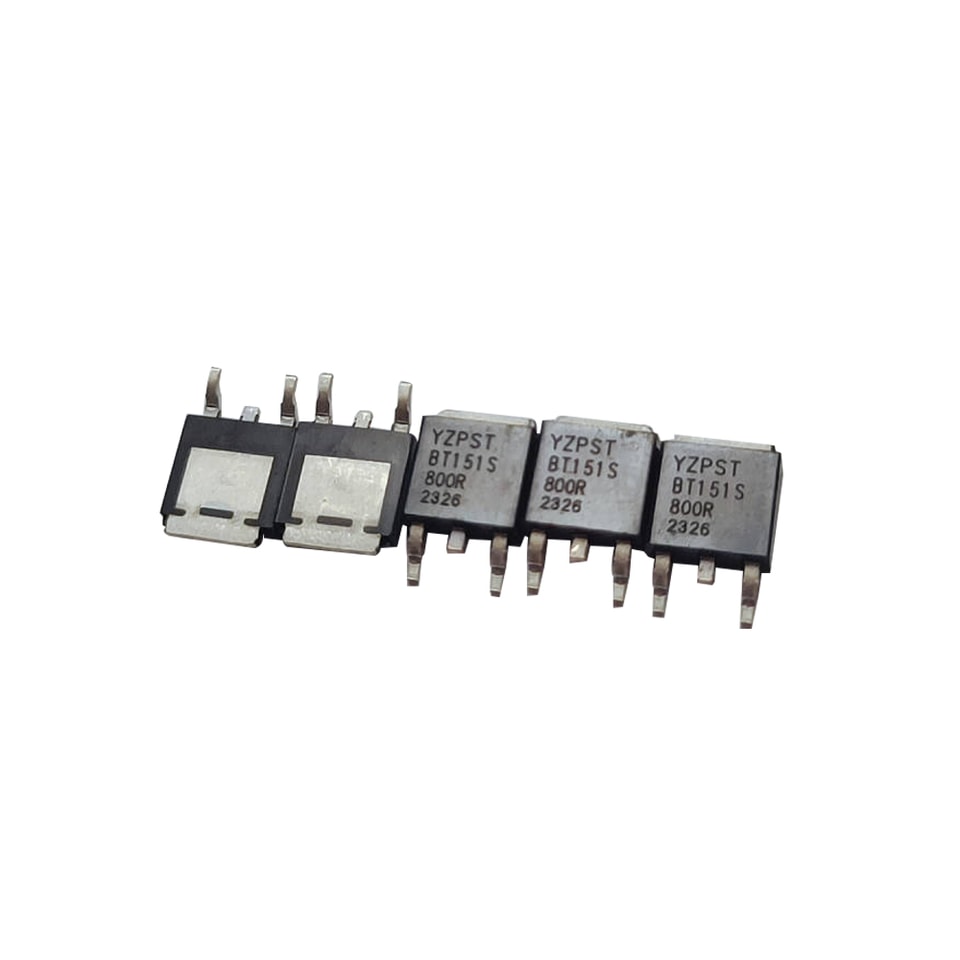

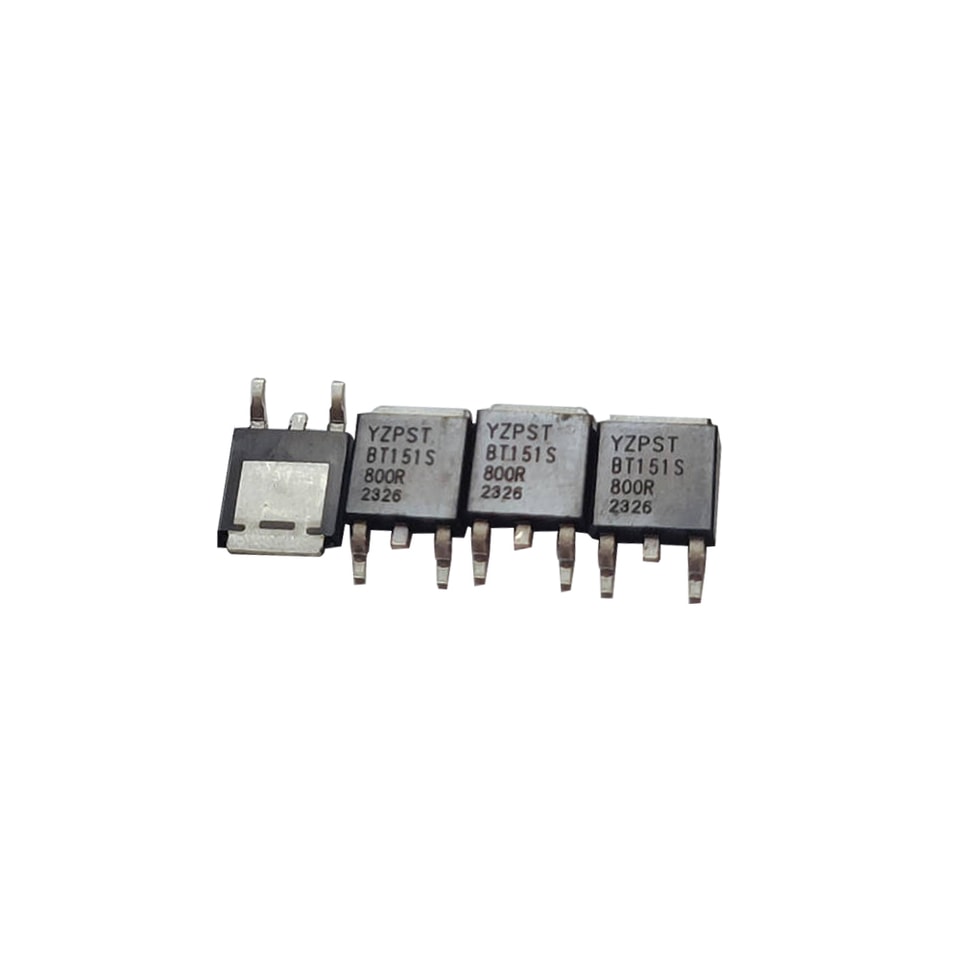

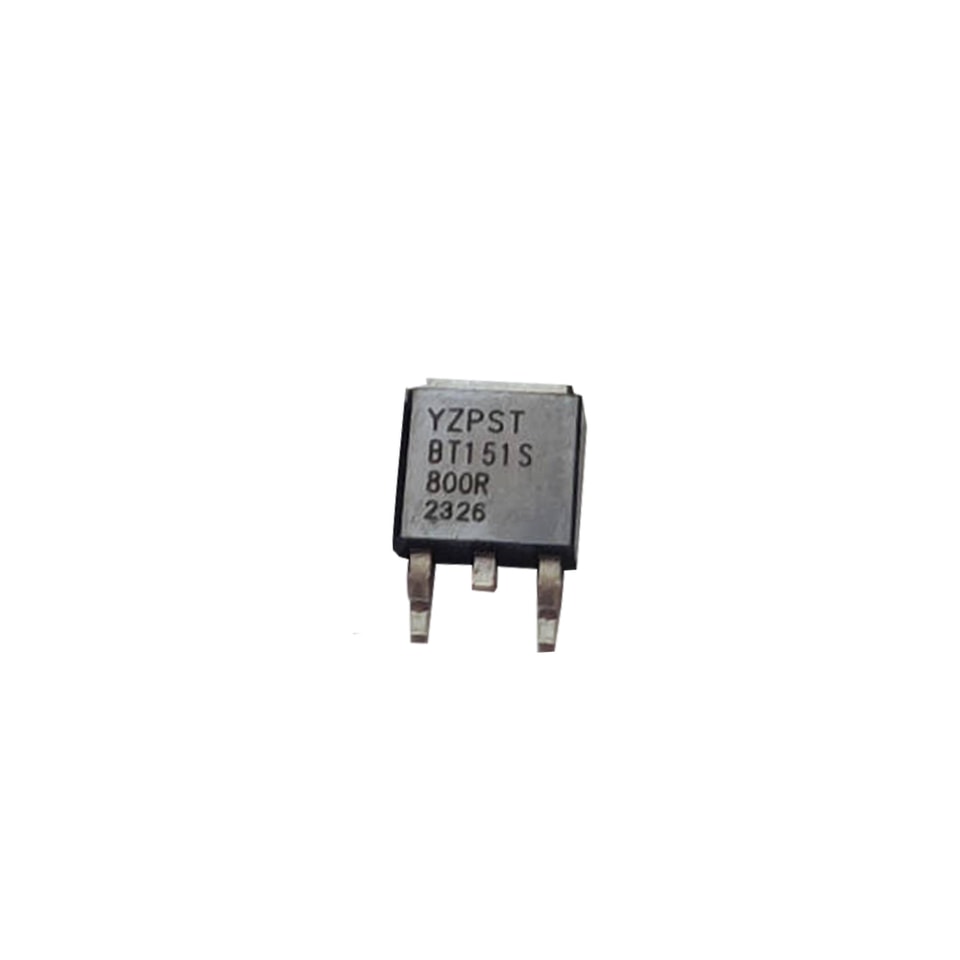

YZPST-BT151S-800R 7.5A TO-252 BT151S-800R SCR علامة YZPST
P/N:YZPST-BT151S SCRS
YZPST-BT151S-800R 7.5A TO-252 BT151S-800R SCR علامة YZPST
Package
TO-252-2L
.jpg)
الرقم التعريفي: YZPST-BT151S SCRS
YZPST-BT151S-800R 7.5A TO-252 BT151S-800R SCR علامة YZPST
حزمة
TO-252-2L
الميزة الرئيسية (Tj= 25℃)
|
رمز |
القيمة |
وحدة |
|
IT(AV) |
7.5 |
A |
|
VDRM / VRRM |
≥ 600 |
V |
|
IGT |
3to 6 |
mA |
القيم المطلقة (القيم الحدية)
|
رمز |
المعلمة |
القيمة |
وحدة |
|
تكنولوجيا المعلومات (RMS) |
تيار الحالة الساكنة على (زاوية توصيل 180 درجة) |
12 |
A |
|
IT(AV) |
تيار الحالة الساكنة على (زاوية توصيل 180 درجة) |
7.5 |
A |
|
ITSM |
ذروة التيار الحالة الساكنة غير المتكررة التيار (tp= 10ms) |
100 |
A |
|
I2t |
(tp= 10ms) |
50 |
A2S |
|
IGM |
Peak gate current(tp=20us) |
2 |
A |
|
PGM |
Peak gate power |
5 |
W |
|
PG(AV) |
الطاقة المتوسطة للبوابة |
0.5 |
W |
|
Tstg Tj |
درجة حرارة التخزين درجة حرارة الاتصال التشغيلية |
-40--+150 -40--+125 |
"C |
مقاومات حرارية
|
رمز |
المعلمة |
القيمة |
وحدة |
|
Rth (j-mb) |
التقاء بالحالة |
2.0 |
كيلو واط |
|
Rth (j-a) |
التقاء بالمحيط |
75 |
كيلو واط |
الخصائص الكهربائية الخصائص ( Tj=25 "٣٦٠°" إلا إذا ذكر خلاف ذلك )
| رمز | شروط الاختبار | القيمة | وحدة | |||
| الحد الأدنى | النوع | الحد الأقصى | ||||
| أنا جي تي | V دي =٦فولت R L = 100 \u03a9 | 3 | 5 | 6 | uA | |
| V جي تي | V دي = 12V, R L = 100 \u03a9 | ----- | 0.7 | 0.8 | V | |
| V GD | V دي = V DRM , R L =3.3K \u03a9\u00a0 Tj =110\u2103 | 0.2 | ----- | ----- | V | |
| أنا H | أنا T = 100 mA بوابة مفتوح | ----- | 10 | mA | ||
| أنا L | أنا جي = 1.2 أنا جي تي | 20 | mA | |||
| د V / دت | V دي =67% V DRM , GateOpen , Tj =125℃ | 50 | 125 | ف/ ث | ||
| ----- | ||||||
| V علامة تجارية | أنا T = 16A, تب =380 ث | ----- | ----- | 1.6 | V | |
| أنا DRM | V دي =V DRM | 10 | A | |||
| 500 | A | |||||
| V R =V RRM | T ج =25℃ | ----- | ----- | 10 | A | |
| أنا RRM | T ج =125℃ | ----- | ----- | 500 | A | |
قياس الحزمة
