مكوّن قدرة
YZPST-2N3904
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية

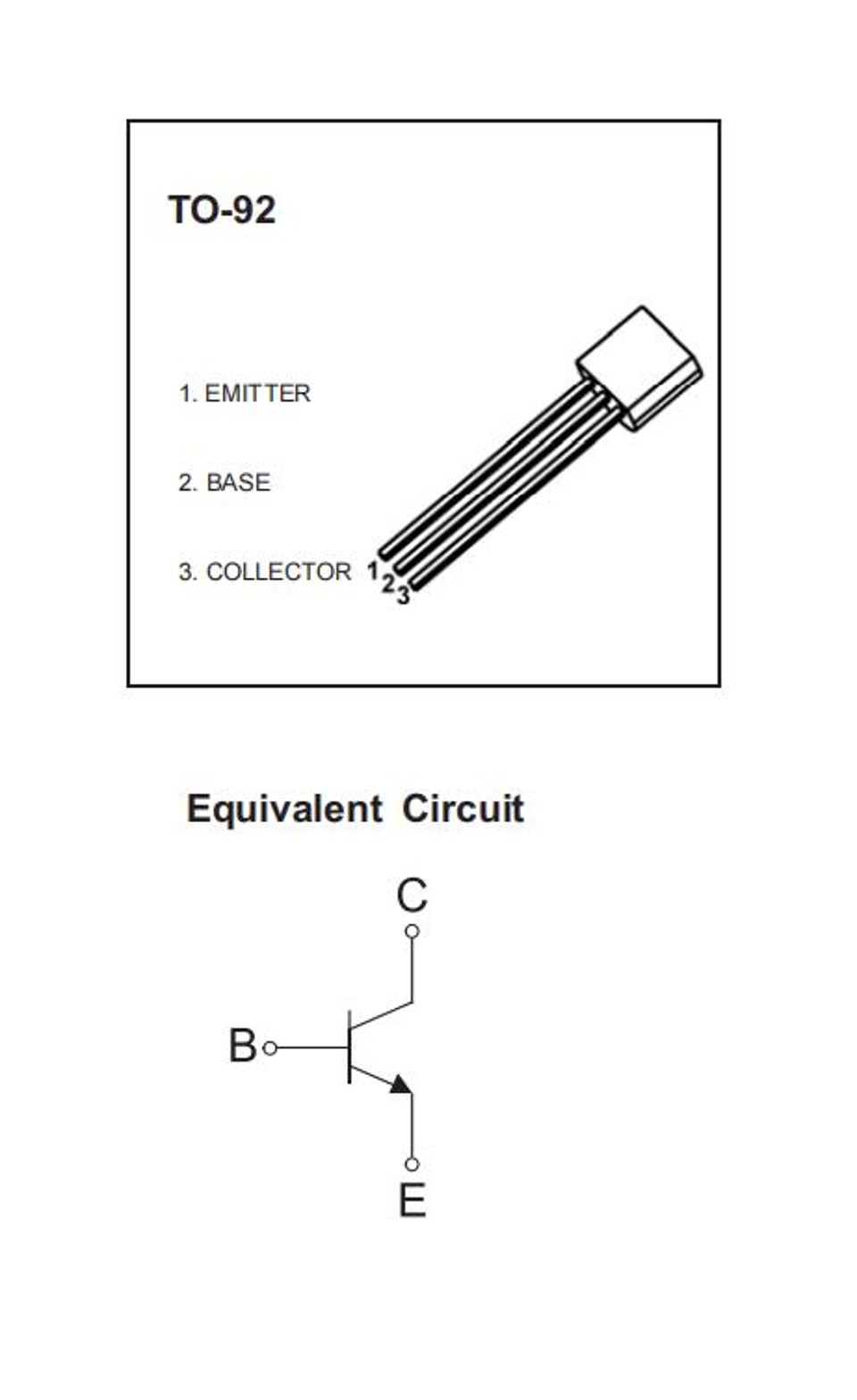

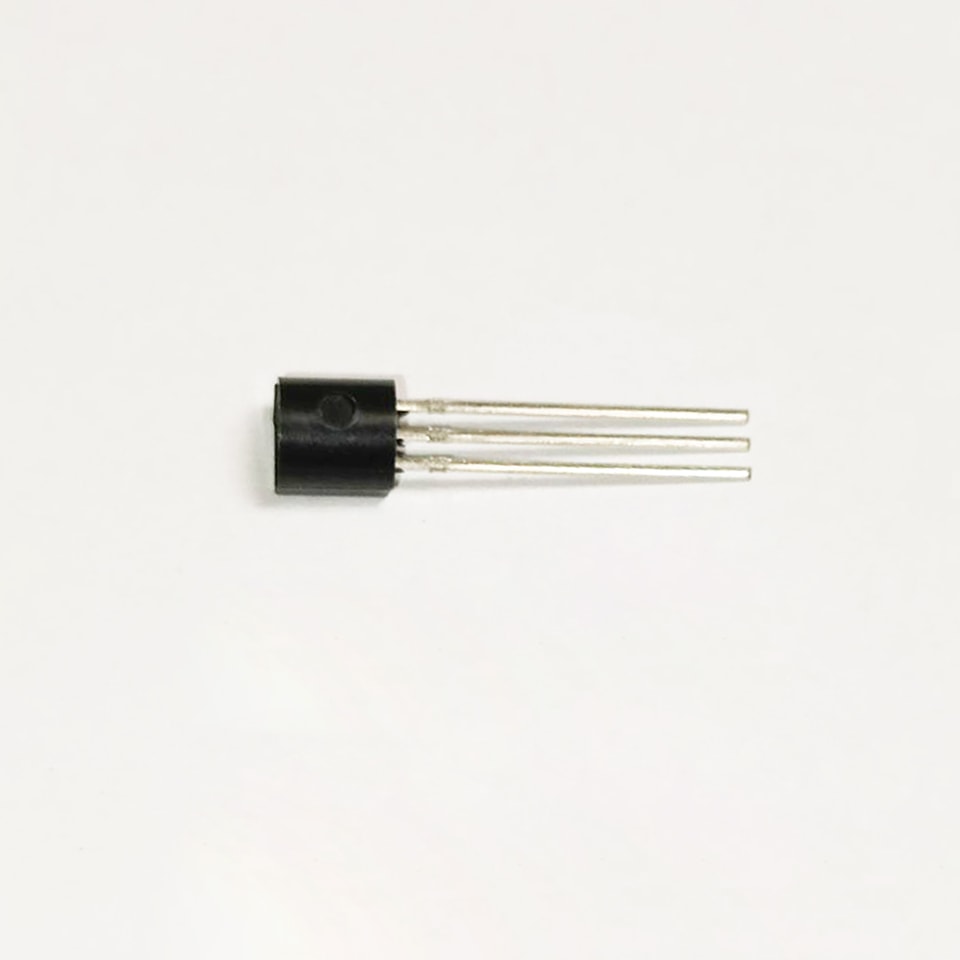

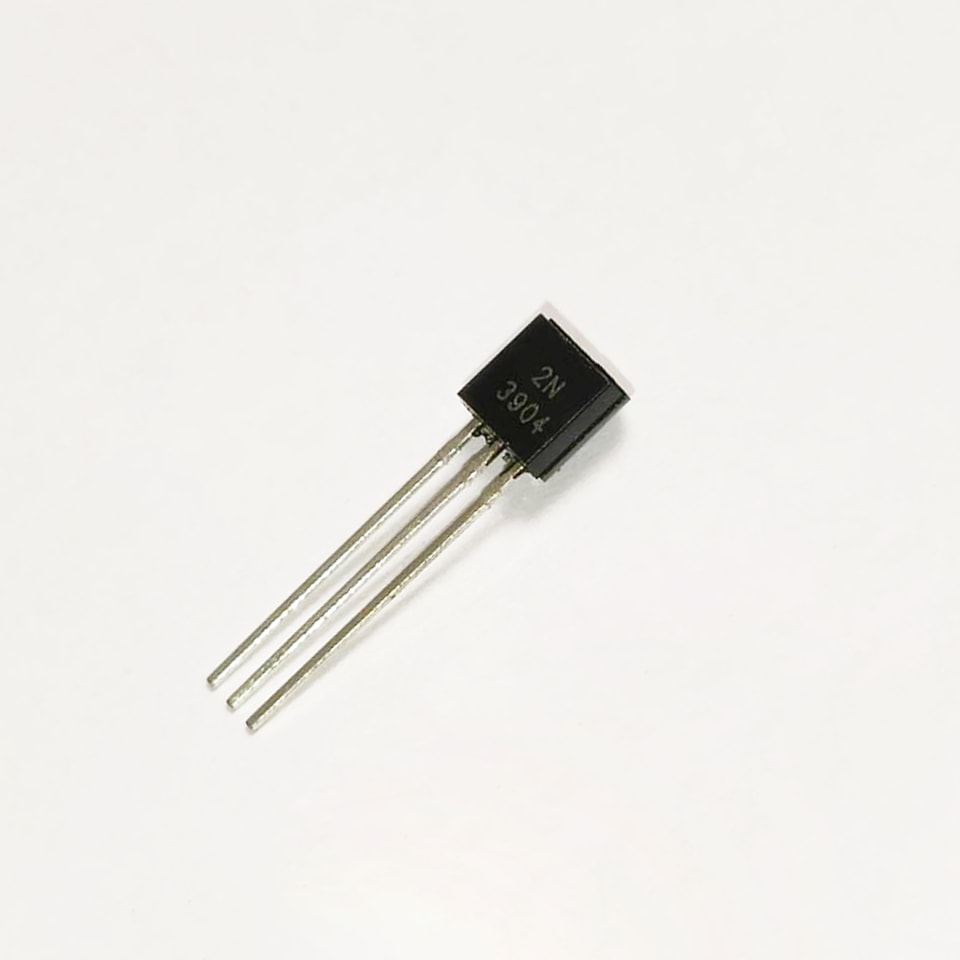

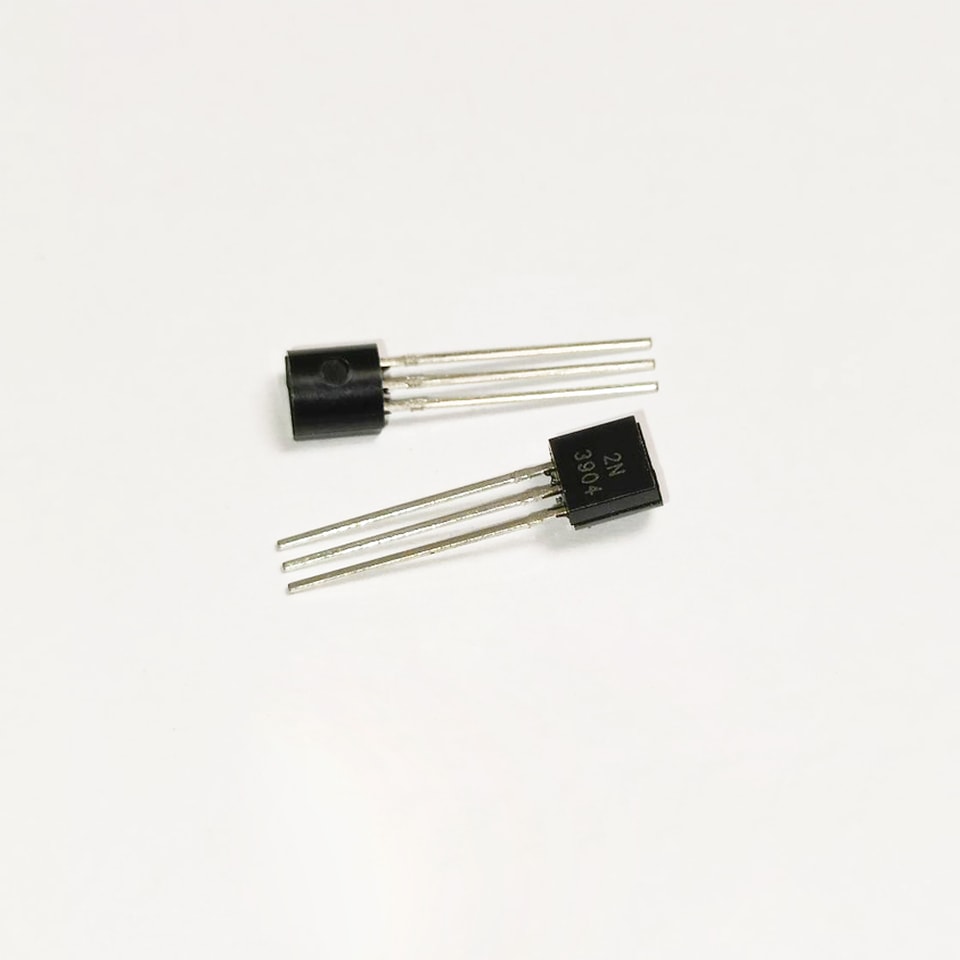

ترانزستورات مغلفة بالبلاستيك من نوع TO-92
YZPST-2N3904 الترانزستور (NPN)
الميزات
ترانزستور سيليكون مستوي مغمور NPN للتبديل و
تطبيقات التضخيم
وبصفته النوع المكمّل، فإن ترانزستور PNP 2N3906 هو
الموصى به
كما يتوفر هذا الترانزستور أيضًا في غلاف SOT-23 مع
التسمية النوعية MMBT3904
معلومات الطلب
الجزء العدد | الغلافe | التعبئة الطريقة | الحزمة الكمية |
2N3904 | TO-92 | Bulk | 1000pcs/Bag |
2N3904-TA | TO-92 | شريط | 2000pcs/Box |
الحدود القصوى للتصنيف (Ta=25'℃ ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | القيمة | الوحدة |
| VCB0 | جهد المجمع-القاعدة | 60 | V |
| VCE0 | جهد المجمع-الباعث | 40 | V |
| VEB0 | جهد الباعث-القاعدة | 6 | V |
| C | تيار المجمع المستمر | 0.2 | A |
| PC | تبديد قدرة المجمع | 0.625 | واط |
| TJ,Tstg | مدى درجة حرارة الوصلة أثناء التشغيل والتخزين | -205 | C |
=25℃ ما لم يُحدد خلاف ذلك
| المعلمة | الرمز | اختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة |
| الظروف | ||||||
| المجمع-القاعدة | V(BR)CBO | IC=10ΚA, IE=0 | 60 | V | ||
| الانهيار | ||||||
| الجهد | ||||||
| المجمع-الباعث | V(BR)CEO | IC= 1mA , IB=0 | 40 | V | ||
| الانهيار | ||||||
| الجهد | ||||||
| الباعث-القاعدة | V(BR)EBO | IE= 10ΚA, IC=0 | 6 | V | ||
| الانهيار | ||||||
| الجهد | ||||||
| قطع المجمع | ICBO | VCB=60V, IE=0 | 0.1 | UA | ||
| التيار | ||||||
| المجمع | ICEX | VCE=30V, VEB(off)=3V | 0.05 | UA | ||
| قطع | ||||||
| التيار | ||||||
| الباعث | IEBO | VEB= 5V, IC=0 | 0.1 | UA | ||
| قطع | ||||||
| التيار | ||||||
| FE1 | VCE=1V، IC=10mA | 100 | 400 | |||
| تيار مستمر | ||||||
| التيار | FE2 | VCE=1V، IC=50mA | 60 | |||
| الكسب | FE3 | VCE=1V، IC=100mA | 30 | |||
| المجمع-الباعث | VCE(sat) | IC=50mA، IB=5mA | 0.3 | V | ||
| التشبع | ||||||
| الجهد | ||||||
| القاعدة-الباعث | VBE(sat) | IC=50mA، IB=5mA | 0.95 | V | ||
| التشبع | ||||||
| الجهد | ||||||
| الانتقال | T | VCE=20V، IC=10mA، f=100MHz | 300 | MHz | ||
| التردد | ||||||
| تأخير | td | VCC=3V، VBE=0.5V، | 35 | ns | ||
| الزمن | IC=10mA، IB1=1mA | |||||
| زمن الصعود | tr | 35 | ns | |||
| الزمن | ||||||
| التخزين | ts | VCC=3V، IC=10mA | 200 | ns | ||
| الزمن | IB1=IB2=1mA | |||||
| Fa11 | tf | 50 | ns | |||
| الزمن |

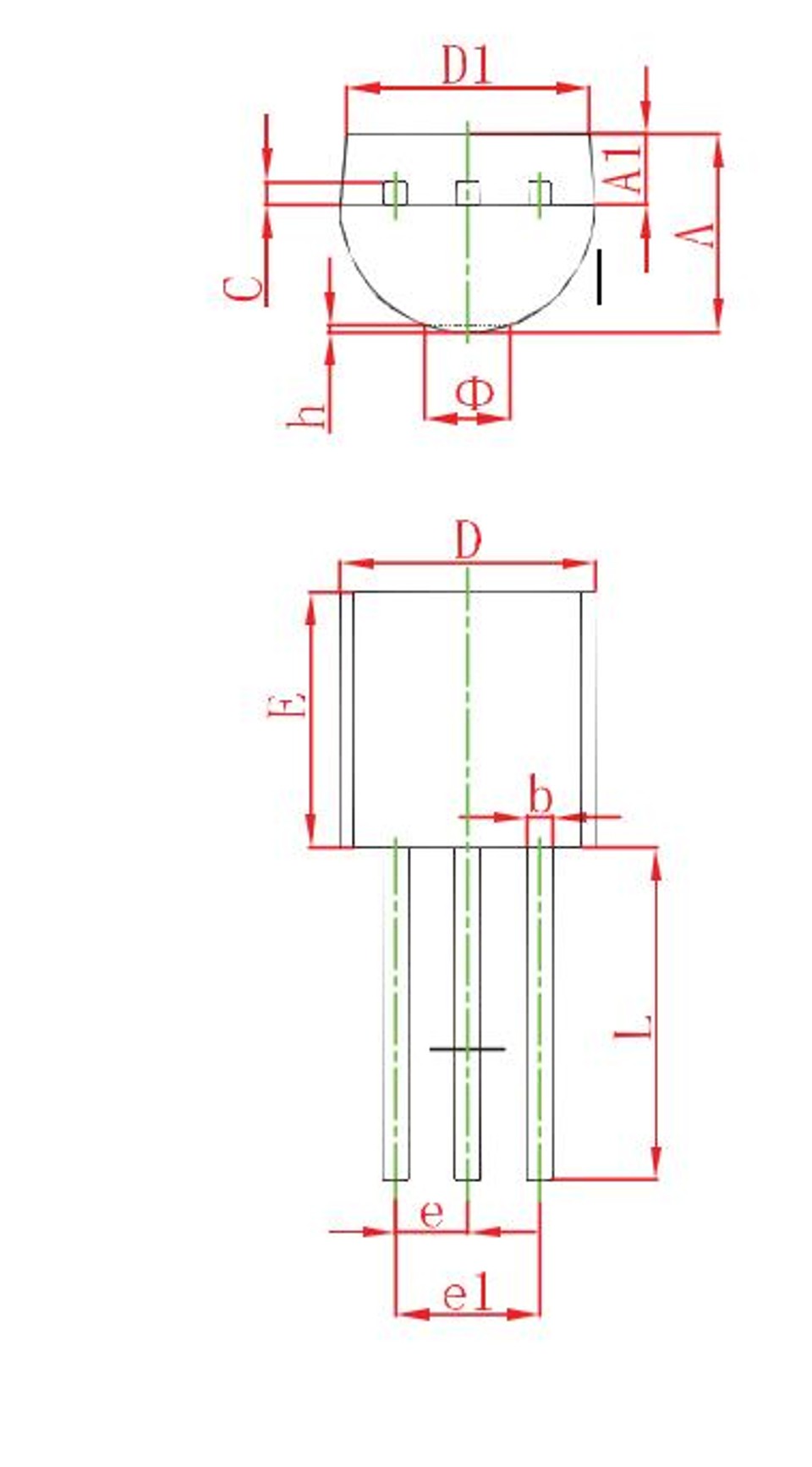

المخطط الخارجيالأبعاد
| الرمز | الأبعاد | الأبعاد | ||
| n | بوصة | |||
| مليمترات | بوصات | |||
| الحد الأدنى | الحد الأقصى | الحد الأدنى | الحد الأقصى | |
| A | 3.3 | 3.7 | 0.13 | 0.146 |
| A1 | 1.1 | 1.4 | 0.043 | 0.055 |
| b | 0.38 | 0.55 | 0.015 | 0.022 |
| c | 0.36 | 0.51 | 0.014 | 0.02 |
| D | 4.3 | 4.7 | 0.169 | 0.185 |
| D1 | 3.43 | 0.135 | ||
| E | 4.3 | 4.7 | 0.169 | 0.185 |
| e | 1.270 نموذجي | 0.050 نموذجي | ||
| e1 | 2.44 | 2.64 | 0.096 | 0.104 |
| L | 14.1 | 14.5 | 0.555 | 0.571 |
| Κ | 1.6 | 0.063 | ||
| h | 0 | 0.38 | 0 | 0.015 |
لمزيد من المعلومات حولYZPST-2N3904يرجى تنزيل ملف PDF أعلاه بعنوان YZPST-2N3904 TO92"
