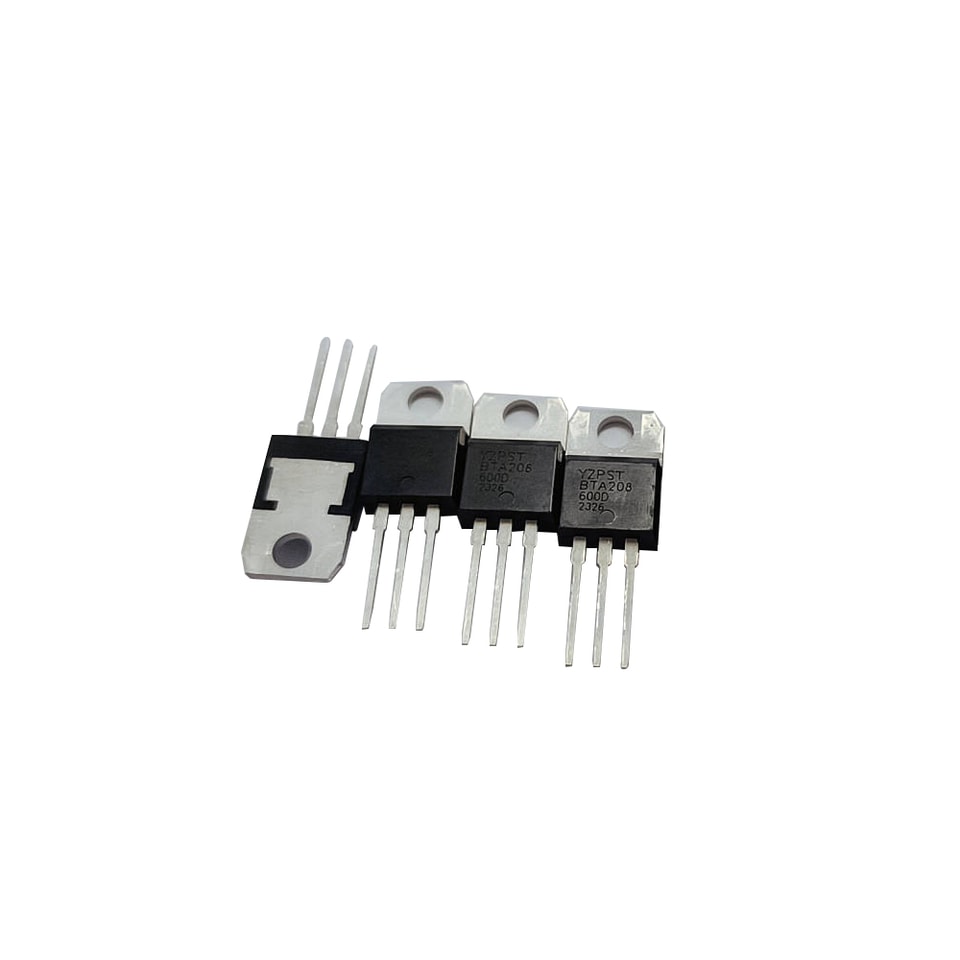

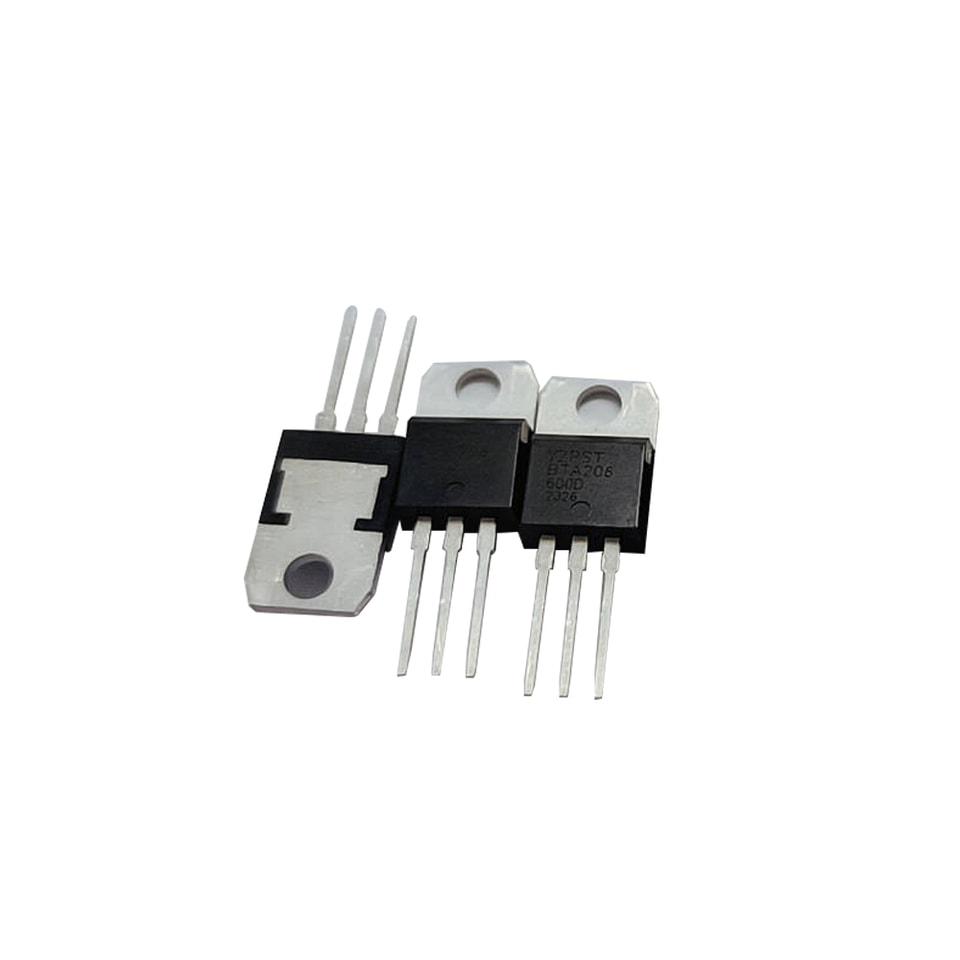

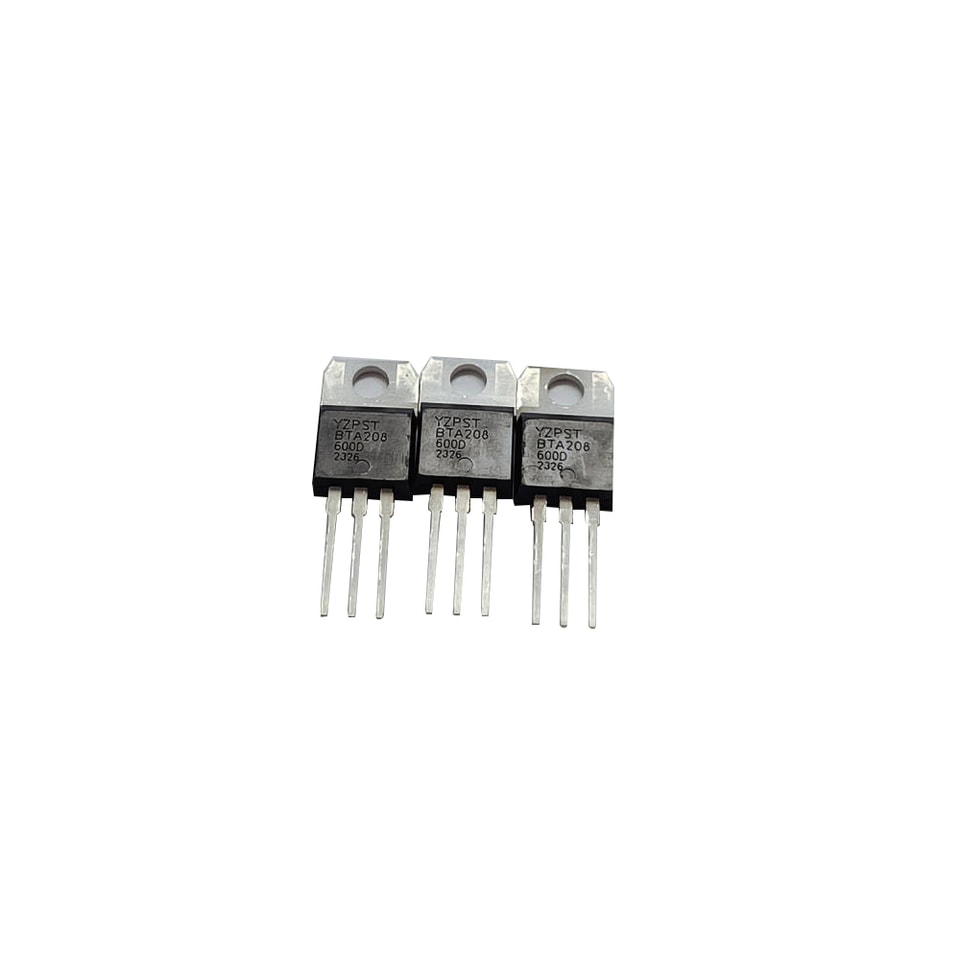

YZPST-BTA208-600D ترياك BTA208 عالي الموثوقية 600V TO-220
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
BTA208 TRIACS
YZPST-BTA208-600D
الوصف:
بفضل العزل الزجاجي الفاصل، تتمتع هذه الأجهزة بأداء جيد
أداء ممتاز عند dv/dt وموثوقية عالية. سلسلة الترياك مناسبة لتبديل التيار المتناوب للأغراض العامة. ويمكن استخدامها كوظيفة تشغيل/إيقاف
يُستخدم في تطبيقات مثل المرحلات الثابتة، وتنظيم التسخين، أو للتحكم بالطور في مخفتات الإضاءة، والتحكم بسرعة المحركات
.
الميزات الرئيسية
| الرمز | القيمة | الوحدة |
| IT(RMS) | 8 | A |
| VDRM/فولتRRM | 600/800 | V |
| IGT | ≤10 | mA |
الحدود المطلقة القصوى
| الرمز | المعلمة | القيمة | الوحدة | |
| IT(RMS) | تيار الحالة المستمرة الفعّال (موجة جيبية كاملةة كاملة) | TO-220. غير معزول TC≤102℃ | 8 | A |
| تيار الذروة العابر غير المتكرر في حالة التوصيل | t=20ms | 65 | ||
| ITSM | (موجة جيبية كاملة، Tj=25℃) | t= 16.7ms | 71 | A |
| I2t | I2قيمة t لـ التأمين بالصهر | t= 10 مللي ثانية | 21 | A2S |
| di/dt | متكرر الارتفاع من الحرج من on-التوصيل التياربعد الإشعال | ITM = 12 A؛ IG = 0.2 A dIG/dt = 0.2 A/us | 100 | A/μs |
| IGM | ذروة البوابة التيار | — | 2 | A |
| VGM | جهد البوابة الأقصى | — | 5 | واط |
| PGM | قدرة البوابة القصوى | — | 5 | واط |
| PG(AV) | قدرة البوابة المتوسطة | على مدى أي فترة 20 ms | 0.5 | واط |
| Tstg | التخزين معدل درجة حرارة الوصلةق | -40 إلى +150 | ℃ | |
| Tj | التشغيل الوصلة الحرارة النطاق | 125 | ℃ | |
الخصائص الكهربائية (Tj = 25. C، ما لم يُذكر خلاف ذلك)
الخصائص الثابتة
| الرمز | القيمة | ||||||
| المعلمة | ظروف الاختبار | الربع | الحد الأدنى | النوع | MAX | الوحدة | |
| IGT | تيار تشغيل البوابة | VD= 12V, IT=0. 1A | Ⅰ-Ⅱ-Ⅲ | - | - | 10 | mA |
| VD= 12V, IT=0. 1A | - | 0.7 | 1.5 | ||||
| VGT | جهد تشغيل البوابة | VD=400V, IT=0. 1A,Tj= 125°C | 0.25 | 0.4 | - | V | |
| VT | جهد الحالة الموصلة | IT= 10A | - | 1.3 | 1.65 | V | |
| Iع | تيار الإمساك | VD= 12V, IGT=0. 1A | Ⅰ-Ⅱ-Ⅲ | - | - | 60 | mA |
| Ⅰ-Ⅲ | - | - | 60 | mA | |||
| IL | تيار التثبيت | VD= 12V, IGT=0. 1A | Ⅱ | - | - | 90 | mA |
| ID | تيار التسرب في حالة الإيقاف | VD = VDRM(max); Tj= 125 ˚C | - | 0.1 | 0.5 | mA | |
الخصائص الديناميكية
| الرمز | القيمة | ||||
| المعلمة | ظروف الاختبار | الحد الأدنى | النوع | الوحدة | |
| dVD/dt | معدل الارتفاع من الحرج من إيقاف- جهد الحالة | VDM = 67% VDRM(max); Tj = 125 ˚C | 1000 | 4000 | V/us |
| شكل موجي أسي؛ دائرة تشغيل البوابةn | |||||
| dIcom/dt | معدل الارتفاع من التغيّر منتيار التبديل | VDM = 400 فولت؛ Tj = 125 ˚C; IT(RMS) = 8 A; بدون سنابر؛ تشغيل البوابةn الدائرة | 14 | أمبير/مللي ثانية | |
| T | التشغيل المُتحكَّم فيه بالبوابة الزمن | ITM = 12 A; VD = VDRM(max) ; IG = 0. 1 أمبير؛ dIG/dt= 5 أمبير/ميكروثانية | 2 | us | |
| tgt | |||||
الحزمة البيانات الميكانيكية البيانات
TO-220
