ثايرستورات حساسة 2P4M/WR0205 بقدرة 2 أمبير ومعدل dv/dt مرتفع
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
ثايرستورات SCR حساسة 2A من 2P4M/WR0205
YZPST-2P4M/WR0205
ثايرستورات SCR حساسة 2A من 2P4M/WR0205
YZPST-2P4M/WR0205
الوصف:
توفر سلسلة SCR 2P4M بتيار 2A معدل dv/dt مرتفعًا مع مقاومة قوية للتداخل الكهرومغناطيسي.
يوصى بها خصوصًا للاستخدام في قواطع التيار المتبقي، ومكواة فرد الشعر، وولاعة الإشعال، إلخ.
الميزات الرئيسية:
الرمز | القيمة | الوحدة |
IT(RMS) | 2.0 | A |
IGT | ≤200 | ميكروأمبير |
VDRM/فولتRRM | 600 | V |
القيم القصوى المطلقة:
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة أثناء التخزين | Tstg | -40~150 | ℃ |
مدى درجة حرارة الوصلة أثناء التشغيل | Tj | -40~110 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600 | V |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 600 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 2 | A |
أقصى تيار اندفاعي غير متكرر في حالة التوصيل (دورة كاملة، F=50Hz) | ITSM | 20 | A |
I2قيمة t للانصهار (tp=10 مللي ثانية) | I2t | 2 | A2s |
معدل الارتفاع الحرج لتيار حالة التوصيل (IG=2×IGT) | dI/dt | 50 | A/μs |
تيار البوابة الأقصى | IGM | 0.2 | A |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 0.1 | واط |
قدرة البوابة القصوى | PGM | 0.5 | واط |
الخصائص الكهربائية(Tj=25℃ ما لم يُذكر خلاف ذلك)
الرمز |
ظروف الاختبار | القيمة |
الوحدة | ||
الحد الأدنى | النوع | MAX | |||
IGT | VD=12V, RL=33Ω | - | 50 | 200 | ميكروأمبير |
VGT | - | 0.6 | 0.8 | V | |
VGD | VD=VDRM Tj=110℃ | 0.2 | - | - | V |
Iع | IT=50mA | - | - | 5 | mA |
IL | IG=1.2IGT | - | - | 6 | mA |
dV/dt | VD=2/3×VDRM Tj=110℃ RGK=1KΩ | 20 | - | - | V/µs |
الخصائص الساكنة
الرمز | ظروف الاختبار | القيمة | الوحدة | ||
VTM | ITM=4A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
IDRM IRRM | VD=VDRM= VRRM RGK=1KΩ | Tj=25℃ | MAX | 5 | µA |
Tj=110℃ | 0.1 | mA | |||
المقاومات الحرارية
الرمز | ظروف الاختبار | القيمة | الوحدة | |
Rθj-c |
من الوصلة إلى الغلاف (AC) | TO-251-4R/TO-252-4R | 6.5 |
℃/W |
TO-92 | 10 | |||
TO-126 | 7.0 | |||

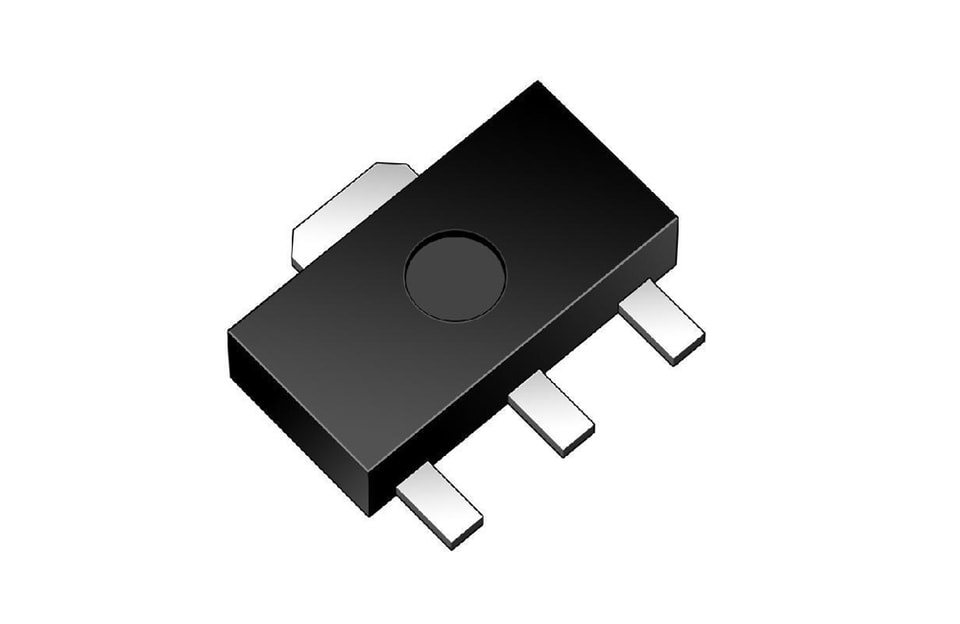

SOT-89-3L | 8.3 | |||

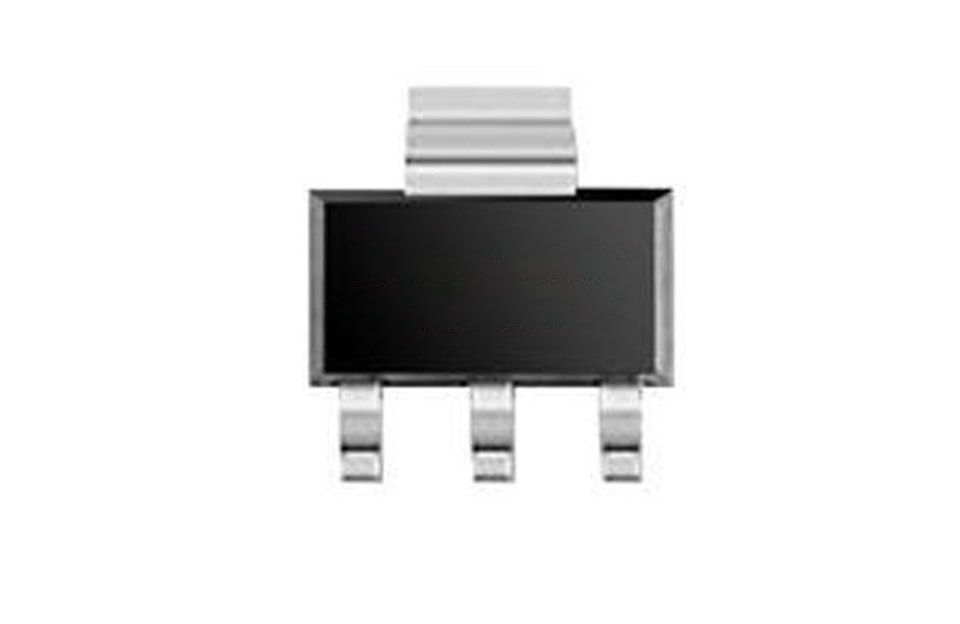

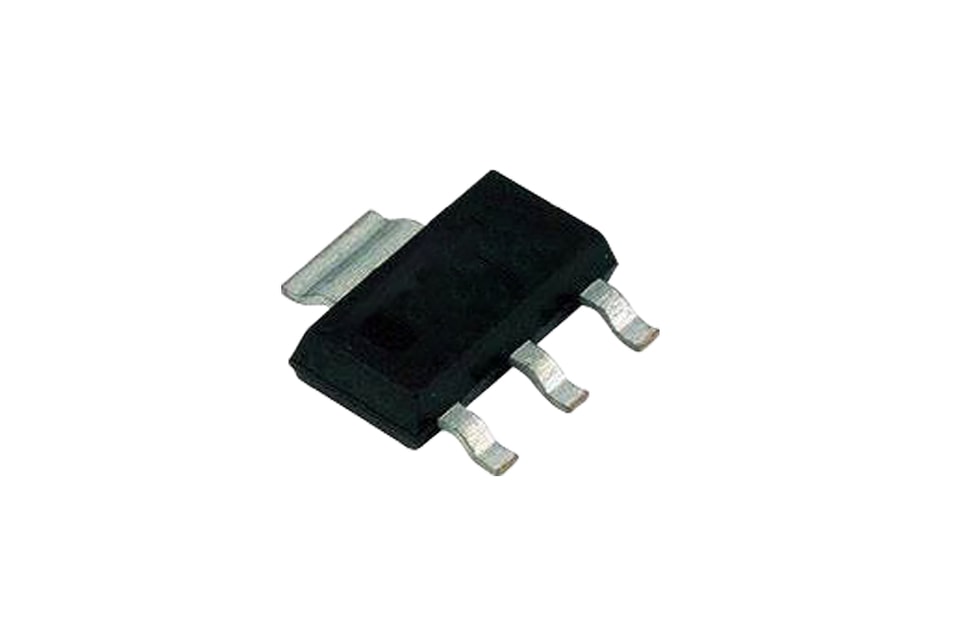

SOT-223-3L | 7.3 | |||
