رقم القطعة: سلسلة YZPST-BT136 ثايرستورات ثنائية 4A
YZPST-BT136S-600
الوصف:
بفضل تيار التمسك وتيار التثبيت المنخفضين، يُنصح بثايرستورات سلسلة BT136 بشكل خاص للاستخدام في الأحمال الكهربائية ذات المقاومة المتوسطة والصغيرة.
الرئيسية الميزات:
الرمز | القيمة | الوحدة |
IT(RMS) | 4 | A |
VDRM/فولتRRM | 600/800 | V |
VTM | ≤1.7 | V |
الحد الأقصى المطلق الحد الأقصى البيانات المقننة:
| المعلمة | الرمز | القيمة | الوحدة | |
| التخزين نطاق درجة حرارة الوصلة | Tstg | -40~150 | ℃ | |
| التشغيل نطاق درجة حرارة الوصلة | Tj | -40~125 | ℃ | |
| الجهد الأقصى المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800 | V | |
| الذروة المتكررة جهد عكسيالجهد (Tj=25℃) | VRRM | 600/800 | V | |
| تيار الحالة الموصلة RMS | IT(RMS) | 4 | A | |
| نبضة اندفاع غير متكررة ذروة تيار الحالة الموصلة التيارال | ||||
| (دورة كاملة، F=50Hz) | ITSM | 25 | A | |
| I2قيمة t للانصهار (tp=10 مللي ثانية) | I2t | 3.1 | A2s | |
| المعدل الحرج لـ الارتفاع لـ في حالة التوصيل التيار (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| ذروة البوابة التيار | IGM | 2 | A |
| متوسط البوابة تبديد القدرة | PG(AV) | 0.5 | واط |
| ذروة البوابة القدرة | PGM | 5 | واط |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| المعلمة | القيمة | ||||||
| ظروف الاختبار | الربع | T | D | E | الوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 5 | 10 | ||||
| IGT | VD=12V, | Ⅳ | 5 | 10 | 25 | mA | |
| VGT | RL=33Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | الحد الأدنى | 0.2 | V | ||
| Iع | IT=100mA | MAX | 5 | 10 | 20 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 8 | 10 | 20 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 12 | 15 | 35 | mA |
| VD=0.66×VDRM Tj=125℃ بوابة مفتوحة | |||||||
| dV/dt | الحد الأدنى | 10 | 20 | 50 | V/ µs | ||
الخصائص الساكنة
| الرمز | ظروف الاختبار | القيمة | الوحدة | ||
| VTM | ITM=5A tp=380μs | Tj=25℃ | MAX | 1.7 | V |
| IDRM | Tj=25℃ | 5 | µA | ||
| IRRM | VDRM= VRRM | Tj= 125℃ | MAX | 0.5 | mA |
الحرارية المقاومات
| الرمز | ظروف الاختبار | القيمة | الوحدة | |
| TO-252-4R | 2.8 | |||
| Rθj-c | الوصلة إلى الحالة(تيار متناوب) | TO-220B(Non-Ins)/ TO-220C | 2.6 | ℃/W |

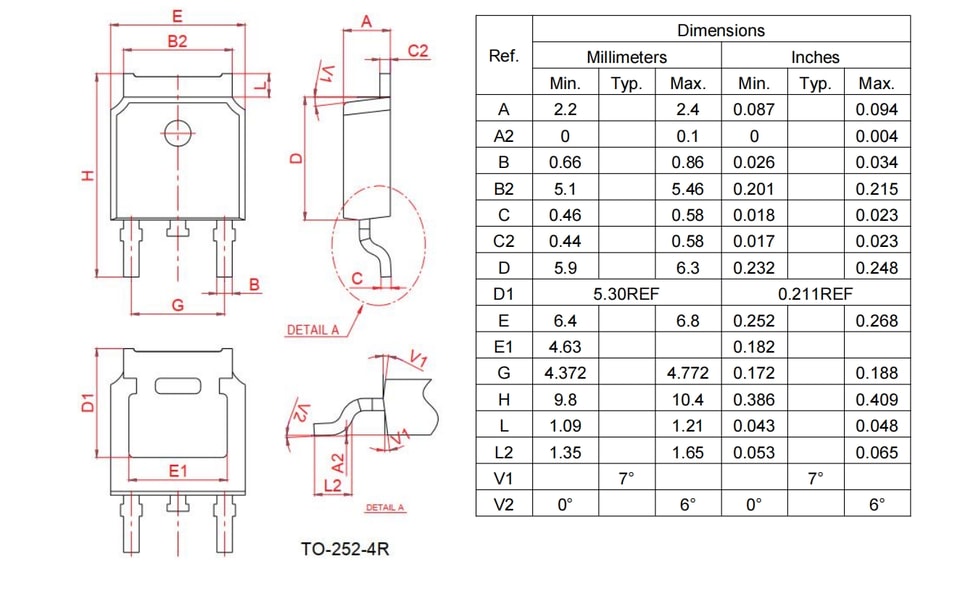

الحزمة البيانات الميكانيكية البيانات
لا يتوفر أي محتوى إضافي للمنتج.
