YZPST-BTA41-800BW 15-25MA
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

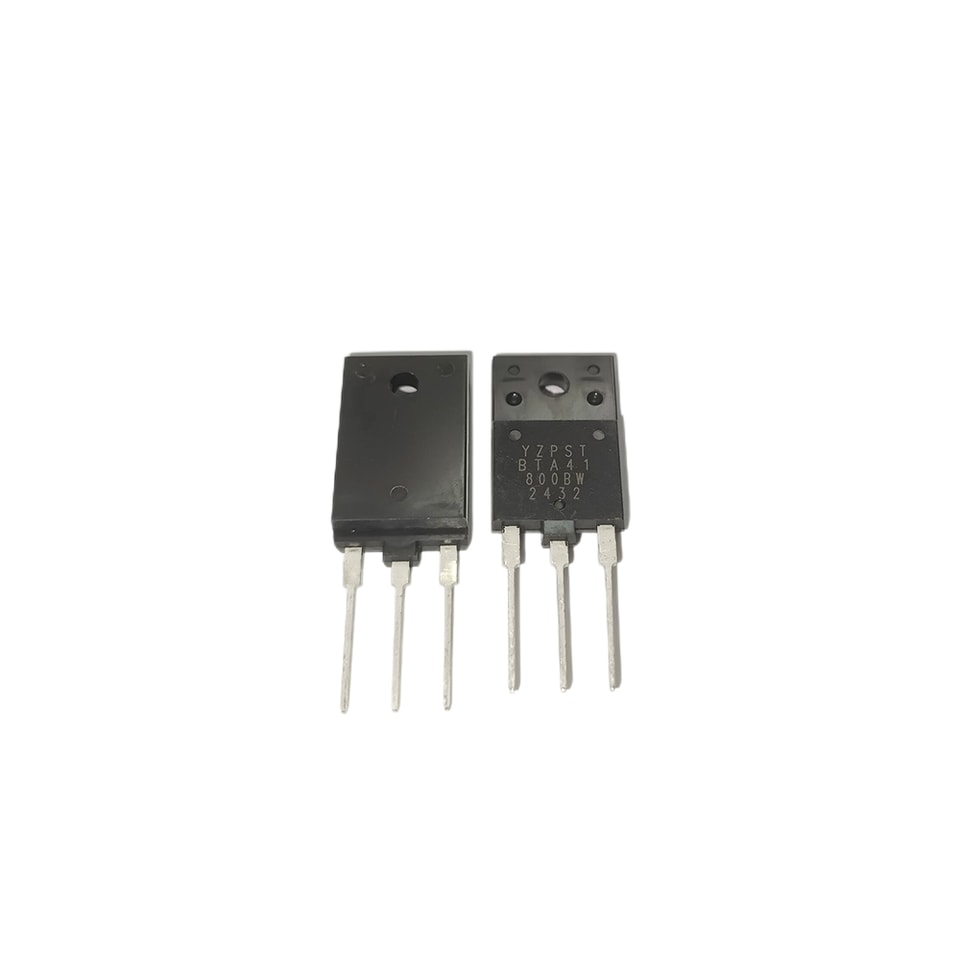

سلسلة BTA41 من الثايرستورات ثلاثية الأطوار TRIAC بتيار 40 أمبير YZPST-BTA41-800BW 15-25mA
الوصف:
سلسلة BTA41 من الثايرستورات ثلاثية الأطوار TRIAC مناسبة لجميع طرازات وحدات التحكم، وتُستخدم في تطبيقات مثل التحكم بالمحركات، والإضاءة الصناعية والمنزلية، والتدفئة، والتبديل الثابت، ووحدات التحكم في سرعة المحركات، وغيرها. وبفضل تقنية التجميع بالمشبك، توفر أداءً فائقًا في تحمل تيارات الاندفاع.
باستخدام لوحة خزفية داخلية،توفر سلسلة BTA لسانًا معزول الجهد (مقننًا عند 2500 فولت RMS) ومتوافقًا مع معايير UL
الرئيسية الميزات
الرمز | القيمة | الوحدة |
IT(القيمة الفعالة) | 40 | A |
VDRM VRRM | 800/1600 | V |
VTM | 1.55 | V |
الحد الأقصى المطلق الحد الأقصى القيَم
المعلمة | الرمز | القيمة | الوحدة |
التخزين نطاق درجة حرارة الوصلة | Tstg | -40 ~ 150 | ℃ |
التشغيل نطاق درجة حرارة الوصلة | Tj | -40~ 125 | ℃ |
متكرر الذروة إيقاف-التوصيل الجهد(T =25℃) | VDRM | 800/1600 | V |
متكرر الذروة عكسي الجهد(T =25℃) | VRRM | 800/1600 | V |
قيمة الحالة المستقرة RMS عند التوصيل التيار | IT(القيمة الفعالة) | 40 | A |
التيار غير المتكرر عند ذروة الاندفاع في حالة التوصيل التيار (كامل واحدة، F=50Hz) | ITSM | 400 | A |
I2t القيمة لـ التأمين بالصهر (tp= 10مللي ثانية) | I2t | 880 | A2S |
المعدل الحرج لـ الارتفاع لـ في حالة التوصيل التيار (I =2×IGT) | dI/dt | 50 | A/ميكروثانية |
ذروة البوابة التيار | IGM | 8 | A |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 1 | واط |

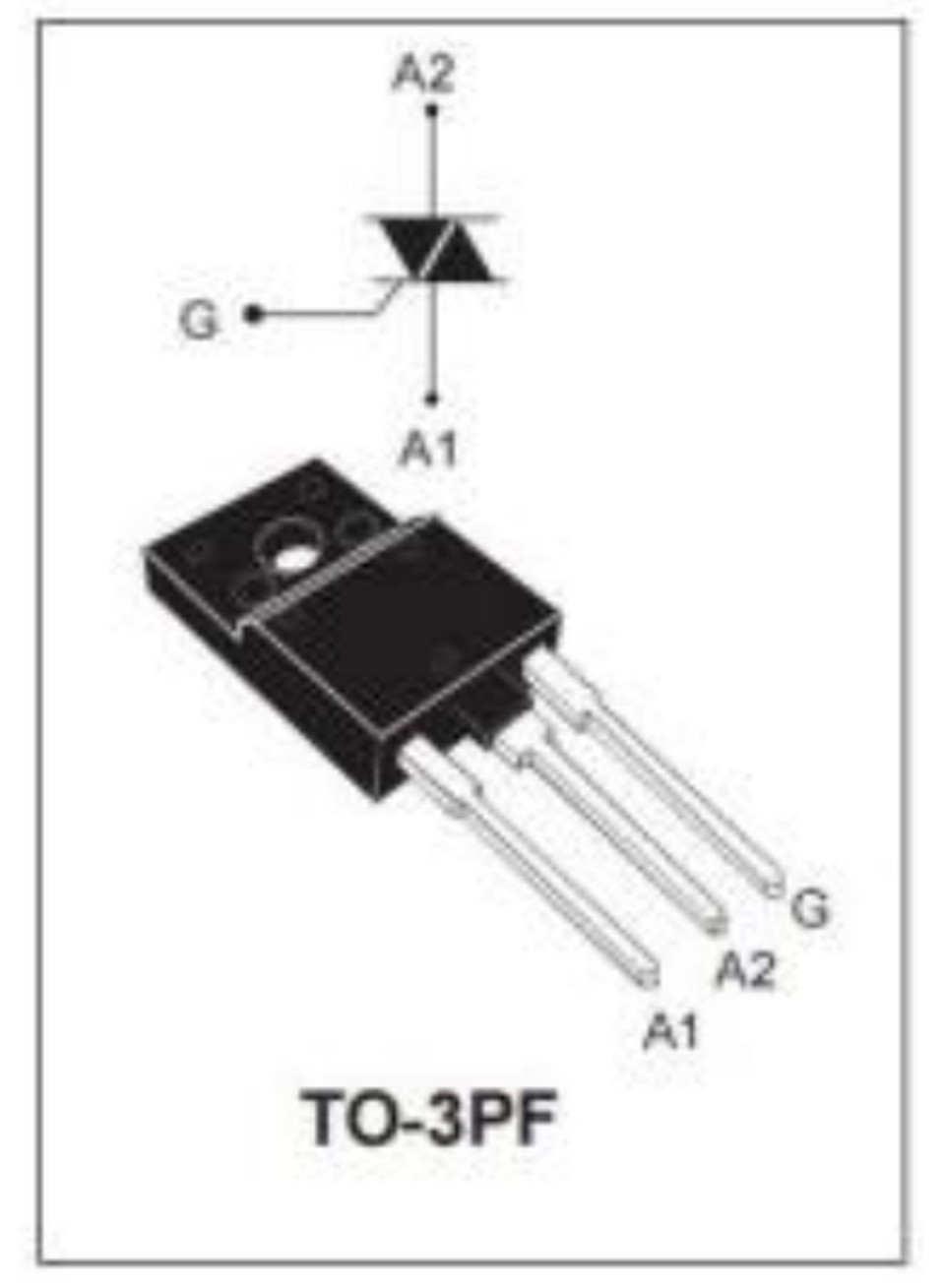

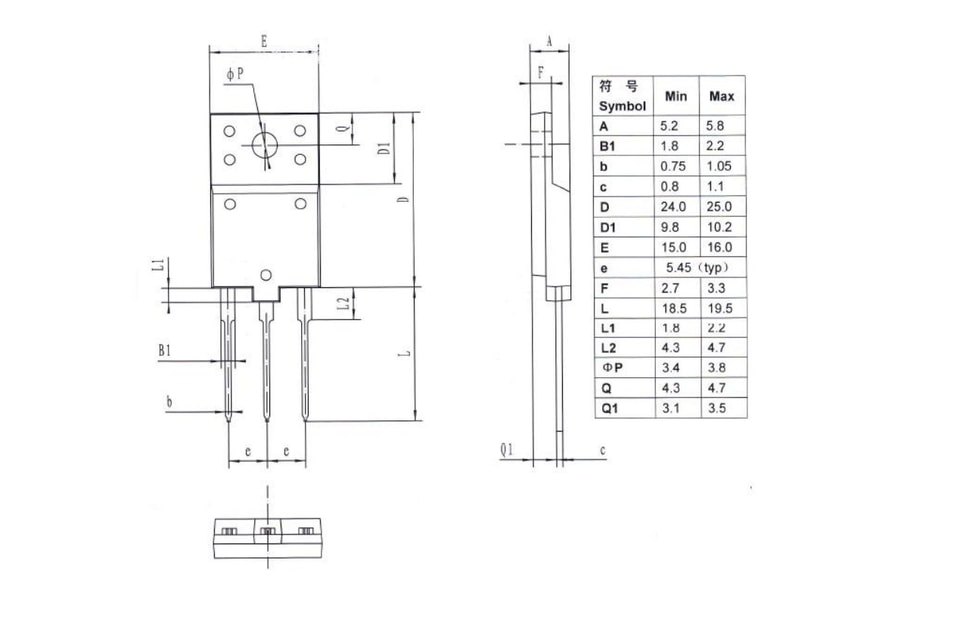

TO-3PF العبوة ميكانيكية Data
.jpg)
.jpg)
.jpg)
