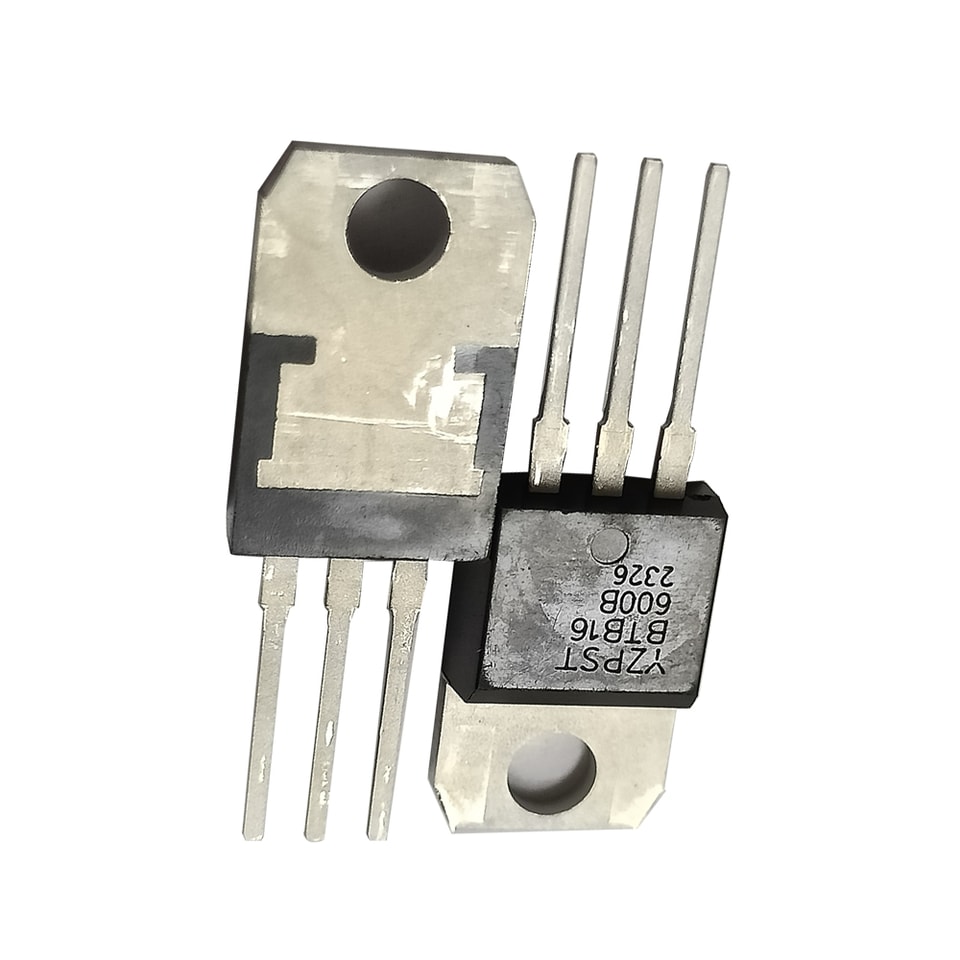

YZPST-BTB16-600B 600V BTB16-600B ترياك 16 أمبير
سلسلة BTA16/BTB16 (BT139) ترياكات 16 أمبير
الوصف:
بقدرة عالية على تحمّل صدمات تيار الحمل الكبير، توفّر ثنائيات الترياك من سلسلة BTA16/BTB16 معدل dv/dt مرتفعًا مع مقاومة قوية للتداخل الكهرومغناطيسي.
بأداء تبديل ممتاز، تُوصى منتجات ثلاثية الأرباع بشكل خاص للاستخدام مع الأحمال الحثية. ومن جميع الأطراف الثلاثة إلى المبدد الحراري الخارجي، يوفّر BTA16 جهد عزل مقننًا يبلغ 2500 فولت RMS متوافقًا مع معايير UL
الرئيسية الميزات:
sالرمز | القيمةe | uالوحدة |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800/1200 | V |
VTM | ≤ 1.5 | V |
الحد الأقصى المطلق الحد الأقصى القيَم:
المعلمة | الرمزl | القيمةe | Uالوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -40~125 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25C) | VDRM | 600/800/1200 | V |
جهد الذروة العكسي المتكرر (Tj=25C) | VRRM | 600/800/1200 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 16 | A |
ذروة تيار التوصيل المفاجئ غير المتكرر (الدورة الكاملة، F=50Hz) | ITSM | 160 | A |
قيمة I2t للانصهار (tp=10ms) | I2t | 128 | A²s |
المعدل الحرج لارتفاع تيار حالة التوصيل (IG=2× IGT) | dI/dt | 50 | A/μs |
تيار البوابة الأقصى | IGM | 4 | A |
تبديد القدرة المتوسط للبوابة | PG(AV) | 1 | واط |
قدرة البوابة القصوى | PGM | 5 | واط |
الخصائص الخصائص(Tj=25C ما لم يُذكر خلاف ذلك)
3 الأرباع：
| الـمعلمة | القيمةe | |||||||
| اختبار الشرط | Qالربع | TW | Sواط | CW | BW | Uالوحدة | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | A | ||
| VGT | RL=33أوم | Ⅰ- Ⅱ-Ⅲ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | الحد الأدنى | 0 2 | V | |||
| Iع | IT=100mA | MAX | 15 | 25 | 40 | 60 | A | |
| Ⅰ-Ⅲ | 20 | 30 | 50 | 70 | m | |||
| IL | IG=1.2IGT | Ⅱ | MAX | 25 | 40 | 60 | 90 | A |
| VD=2/3VDRM Tj=125Cتشغيل البوابةn | ||||||||
| dV/dt | الحد الأدنى | 100 | 200 | 500 | 1000 | V/µs | ||
4 الأرباع：
| المعلمة | القيمةe | |||||
| اختبار الشرط | Qالربع | C | B | Uالوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | A | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | A | |
| VGT | RL=33أوم | ALL | MAX | 1.5 | V | |
| VGD | VD=VDRM | ALL | الحد الأدنى | 0.2 | V | |
| Iع | IT=100mA | MAX | 40 | 60 | A | |
| Ⅰ-Ⅲ- Ⅳ | 50 | 70 | m | |||
| IL | IG=1.2IGT | Ⅱ | MAX | 70 | 90 | A |
| VD=2/3VDRM Tj=125Cتشغيل البوابةn | ||||||
| dV/dt | الحد الأدنى | 200 | 500 | V/µs | ||
ثابت الخصائص
| Sالرمز | اختبار الشرط | القيمةe | Uالوحدة | ||
| VTM | ITM=22.5A tp=380μs | Tj=25C | MAX | 1.5 | V |
| IDRM | Tj=25C | 5 | A | ||
| IRRM | VDRM= VRRM | Tj=125C | MAX | 1 | A |
الحرارية المقاومات
| Sالرمز | اختبار الشرط | القيمةe | Uالوحدة | |
| Rth(j-c) | TO-220A(عزلي) | 2.1 | ℃/W | |
| TO-220B(غير-عزلي) | 1.3 | |||
| TO-220F(عزلي) | 2.3 | |||
| الوصلة إلى الحالة(تيار متناوب) | TO-263 | 2.4 | ||

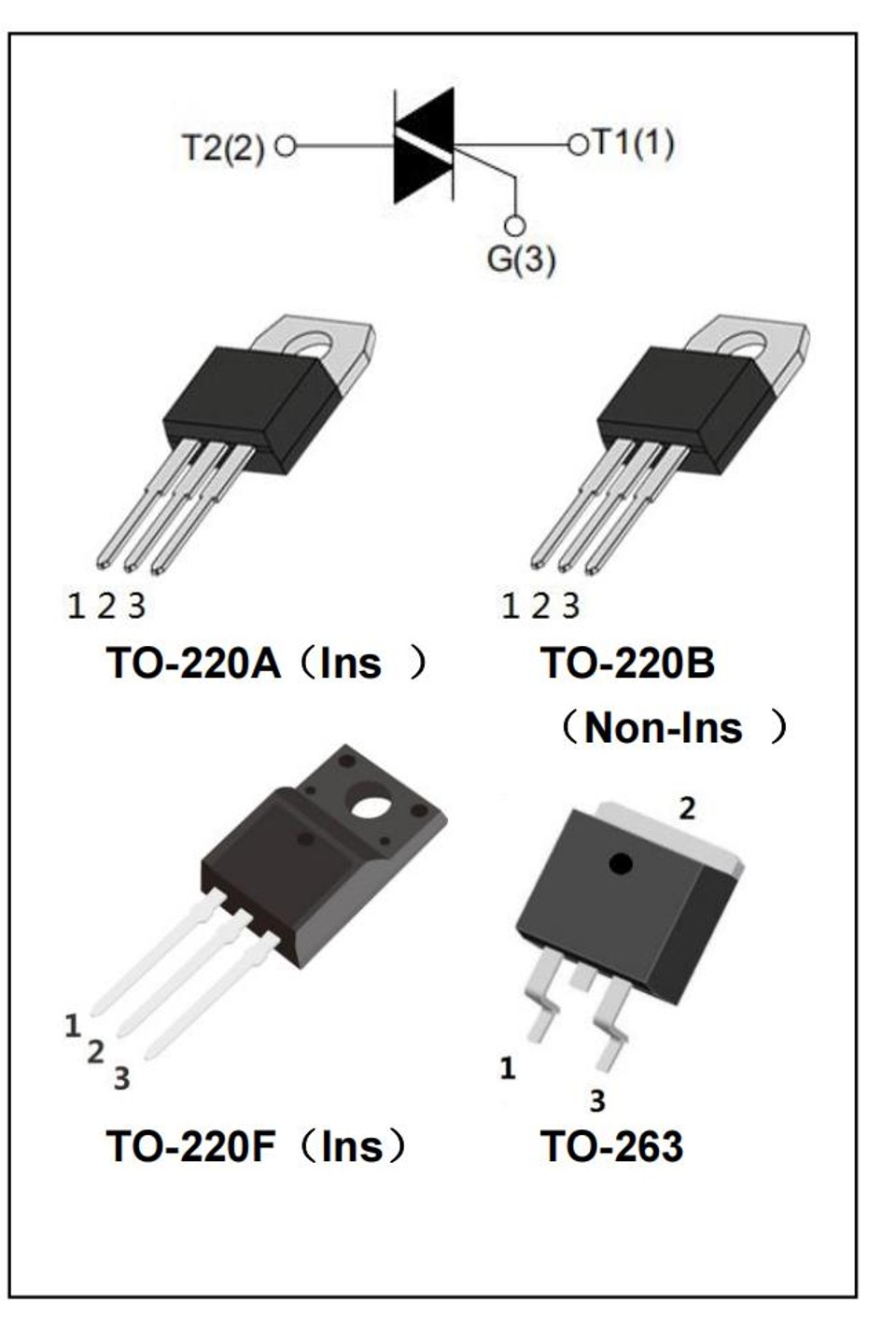

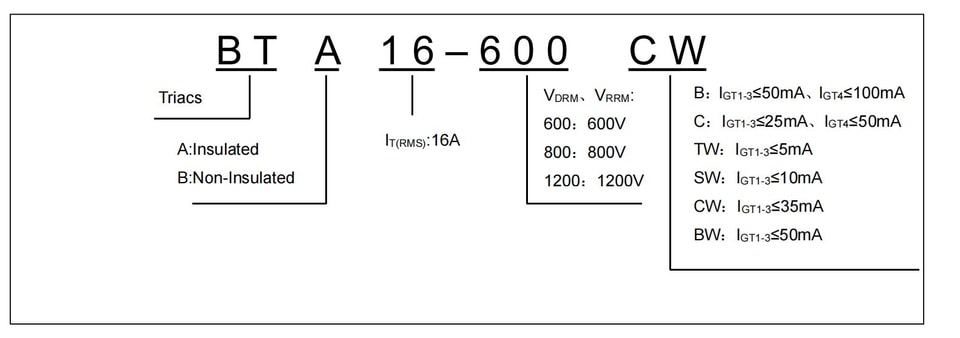

معلومات الطلب

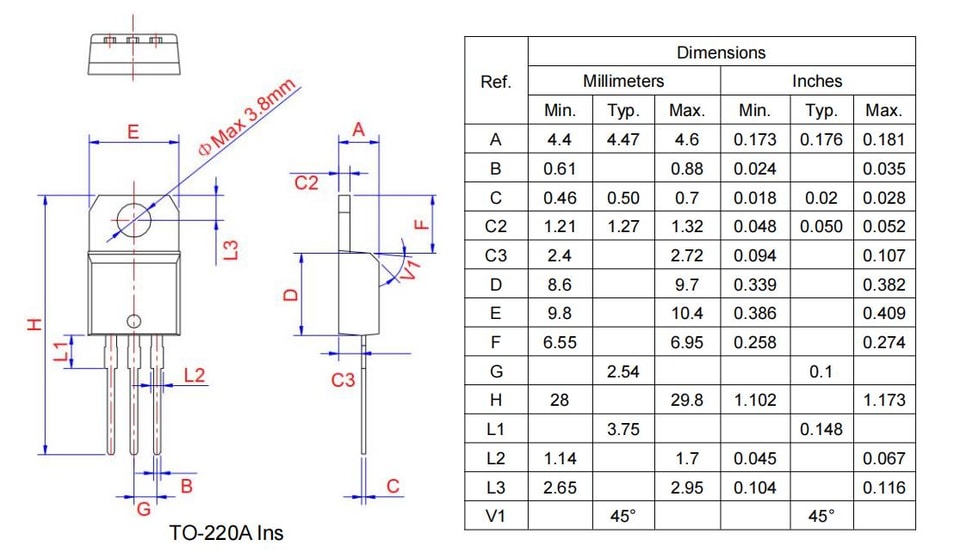

البيانات الميكانيكية للعبوة
.jpg)
.jpg)
