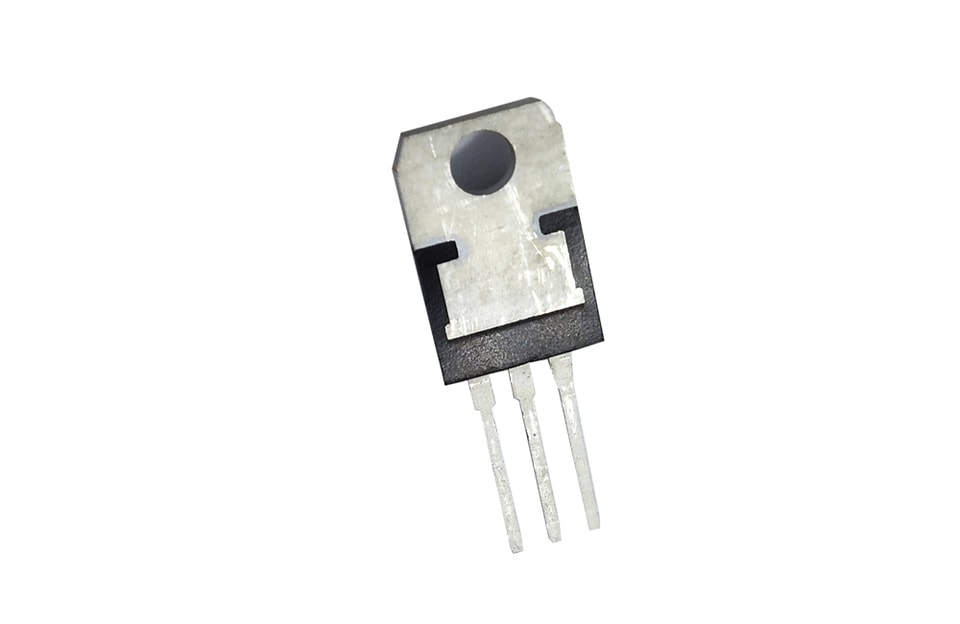

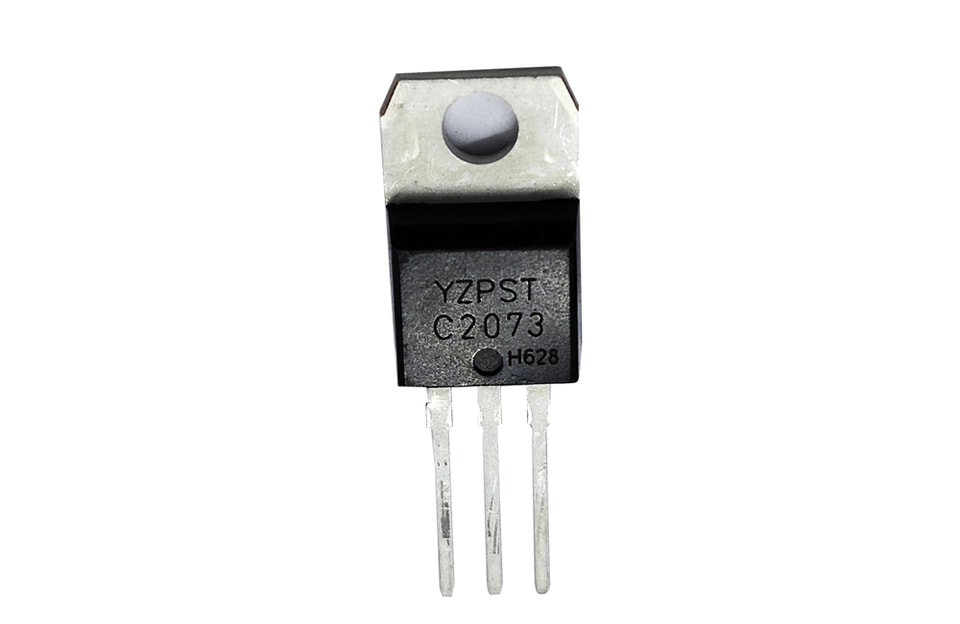

ترانزستور من نوع NPN 2SC2073

الوصف:
2SC2073 هو ترانزستور من نوع NPN، يُستخدم كأنبوب مفتاح قدرة لمصابيح الفلورسنت الإلكترونية والمصابيح الموفرة للطاقة الإلكترونية. ويتميز بانخفاض خسائر التبديل، والموثوقية العالية، وخصائص جيدة عند درجات الحرارة المرتفعة، وسرعة تبديل مناسبة، وتسرب عكسي منخفض، وغيرها.
YZPST-2SC2073-1

الحدود القصوى المطلقة

الرمز	المعلمة	القيمة	الوحدة
VCBO	جهد المجمع-القاعدة	150	V
VCEO	جهد المجمع-الباعث	150	V
VEBO	جهد الباعث-القاعدة	5	V
IC	تيار المجمع المستمر	1.5	A
PTOT	القدرة المبددة الكلية عند Tالحالة=25 ℃	75	واط
T_j	درجة حرارة الوصلة	150	℃
T_stg	نطاق درجة حرارة التخزين	-55-150	℃

الخصائص الكهربائية (TC = 25°C، ما لم يُذكر خلاف ذلك)

الرمز	المعلمة	ظروف الاختبار	القيمة			الوحدة
الرمز	المعلمة	ظروف الاختبار	الحد الأدنى	النوع	الحد الأقصى	الوحدة
V(BR)CBO	جهد الانهيار بين المجمع والقاعدة	I_C=1mA	150			V
V(BR)CEO	جهد الانهيار بين المجمع والباعث	I_C=0.1mA	150			V
V(BR)EBO	جهد الانهيار بين الباعث والقاعدة	I_E=1mA	-5			V
ICBO	تيار القطع للمجمع	V_CB=150V, I_E=0			5	ميكروأمبير
ICEO	تيار القطع للمجمع	V_CE=150V, I_C=0			5	ميكروأمبير
IEBO	تيار قطع الباعث	V_EB=5V, I_C=0			5	ميكروأمبير
hFE	كسب التيار المستمر	V_CE=10V, I_C=0.5A	40		140
VCE(sat)	جهد الانهيار بين المجمع والقاعدة	I_C=0.5A, I_B=50mA			0.85	V
VBE(sat)	جهد تشبع القاعدة-الباعث	I_C=0.5A, I_B=50mA			1.5	V
a: tp≤300μs,δ≤2%
