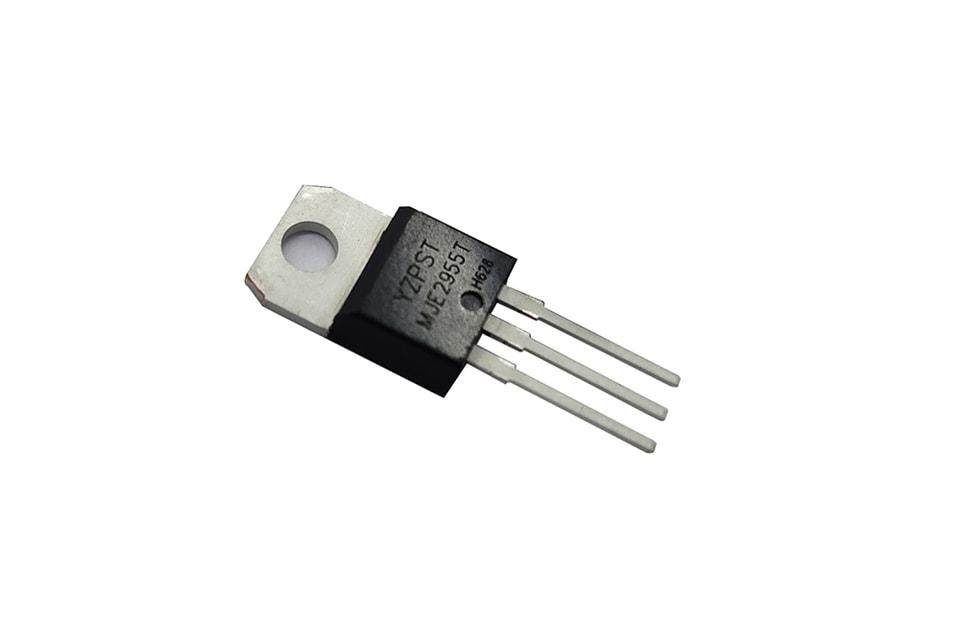

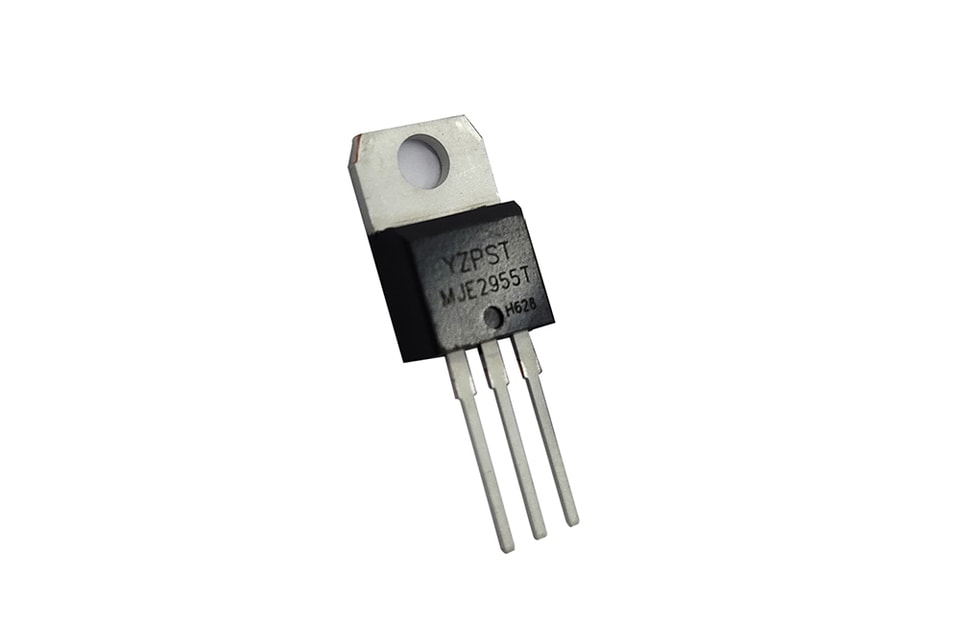

ترانزستورات قدرة سيليكون PNP MJE2955T

الوصف:
MJE2955T هو ترانزستور PNP، وهو مكمل لـ MJE3055T ويُستخدم في تضخيم الصوت عالي القدرة ودوائر تحويل القدرة.
شكل العبوة: TO-220

الرمز	المعلمة	القيمة	الوحدة
VCBO	جهد المجمع-القاعدة	-70	V
VCEO	جهد المجمع-الباعث	-60	V
VEBO	جهد الباعث-القاعدة	-5	V
IC	تيار المجمع المستمر	-10	A
PTOT	القدرة المبددة الكلية عند Tالحالة=25 ℃	75	واط
T_j	درجة حرارة الوصلة	150	℃
T_stg	نطاق درجة حرارة التخزين	-55-150	℃

● الخصائص الكهربائية(TC = 25°C، ما لم يُذكر خلاف ذلك المحدد)

الرمز	المعلمة	ظروف الاختبار	القيمة			الوحدة
الرمز	المعلمة	ظروف الاختبار	الحد الأدنى	النوع	الحد الأقصى	الوحدة
VCBO	جهد الانهيار بين المجمع والقاعدة	I_C= -10mA	-70			V
VCEO	جهد الانهيار بين المجمع والباعث	I_C= -200mA	-60			V
VEBO	جهد الانهيار بين الباعث والقاعدة	I_E= -10mA	- 5			V
ICBO	تيار القطع للمجمع	V_CB= -70V			1	mA
IEBO	تيار قطع الباعث	V_EB= -5V			5	mA
hFE	كسب التيار المستمر	I_C= -4A,V_CE= -4V	20		100
VCE(sat)	جهد الانهيار بين المجمع والقاعدة	I_C= -4A,I_B= -0.4A			-1.1	V
VBE(sat)	جهد تشبع القاعدة-الباعث	I_C= -4A,I_B= -4A			-1.8	V
f_T	تردد الانتقال	VCE=10V, IC=0.5A，f=1MHZ	2			MHz
a：اختبار النبض，tp ≤300us，δ≤2%
