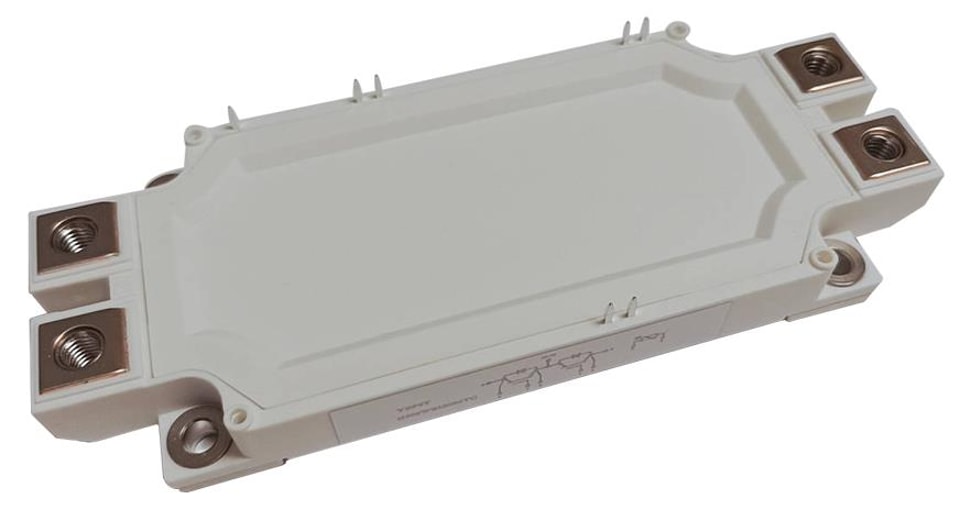

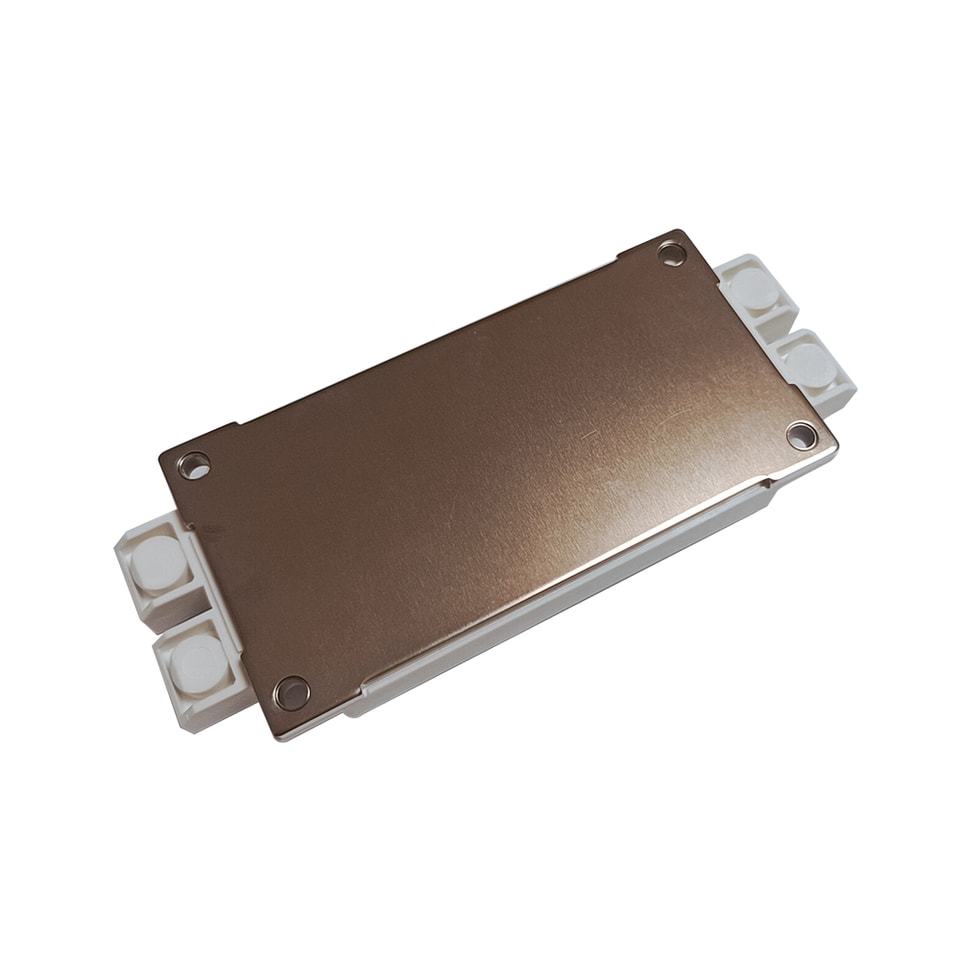

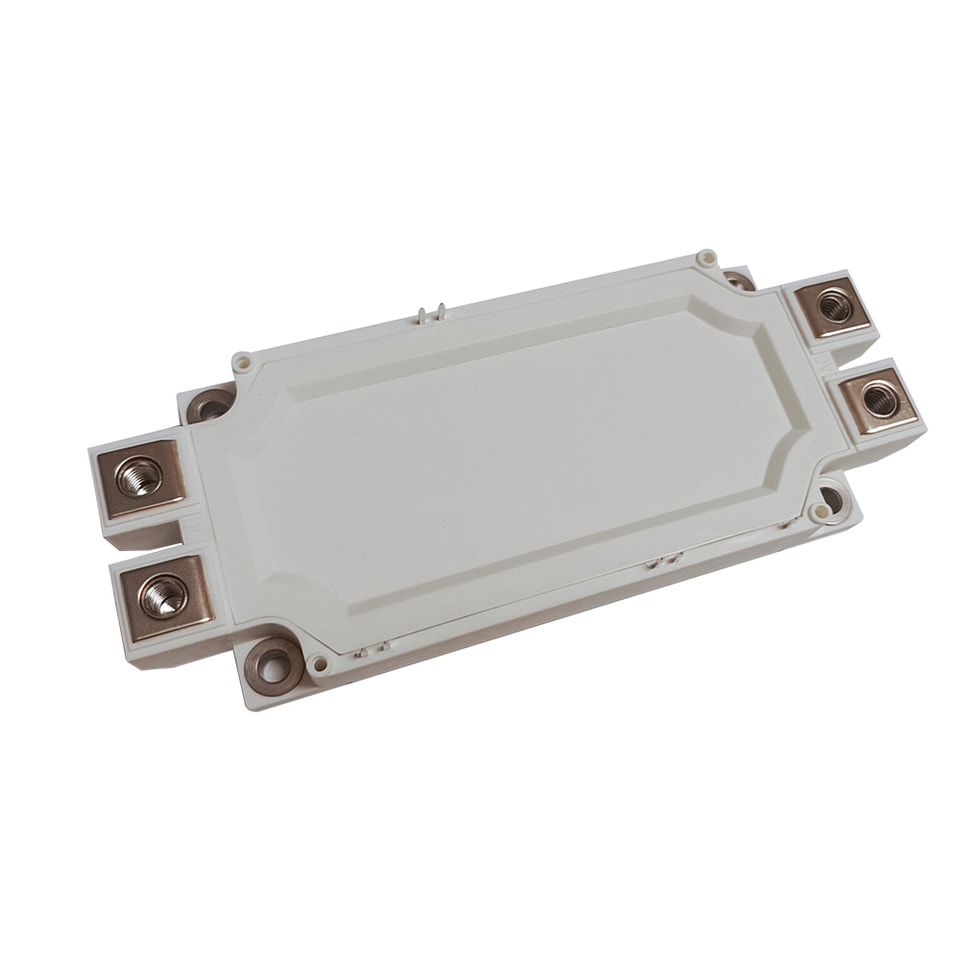

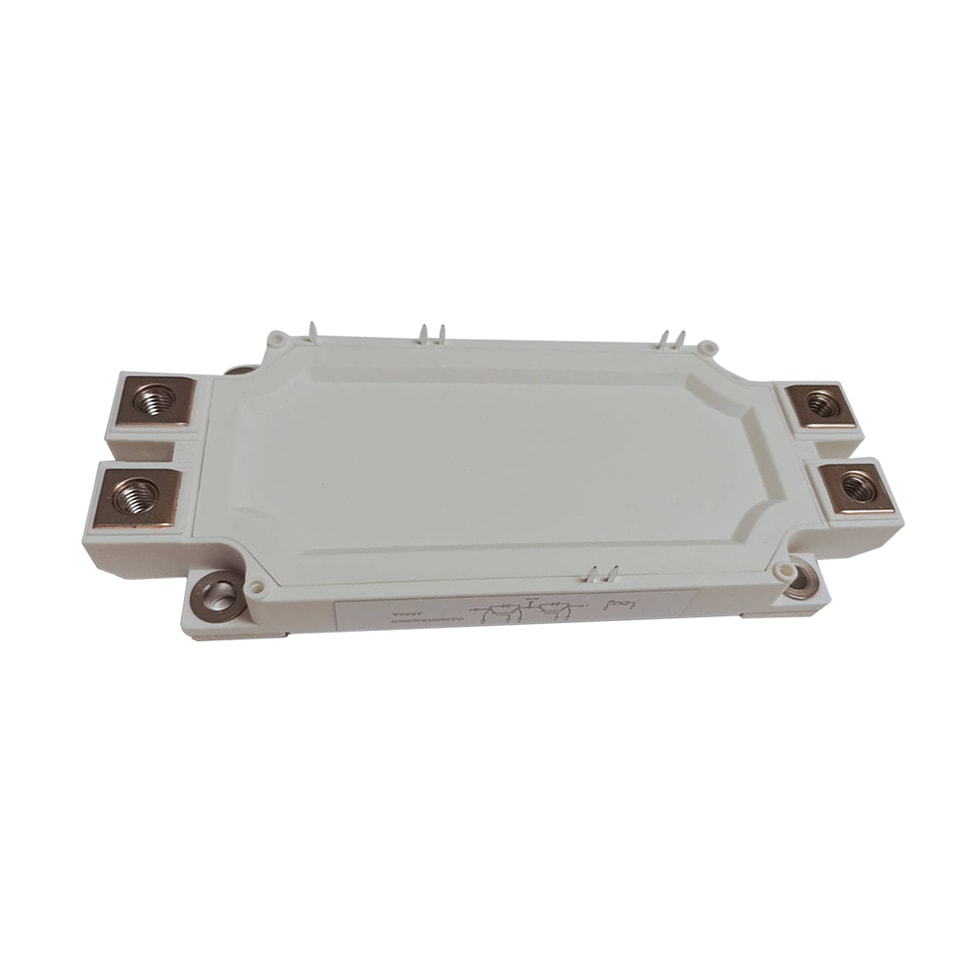

وحدة IGBT بقدرة 1200V 900A
P/N: YZPST-G900WB120B6TC
المنتج الميزات
شريحة IGBT (Trench+FS)
انخفاض جهد التشبع ومعامل درجة حرارة موجب
تبديل سريع وتيار ذيل قصير
ثنائيات دوران حر مع استعادة عكسية سريعة وناعمة
مزوّد بتحسس لدرجة الحرارة
التطبيقات
التحكم في محركات AC
التحكم في الحركة/المؤازر
العاكسات ومصادر الطاقة
الطاقة الكهروضوئية/خلايا الوقود
الحدود القصوى المطلقة لـ IGBT(TC =25°C ما لم يُذكر محدد)
| الرمز | المعامل/ظروف الاختبار | القيم | الوحدة | |
| VCES | جهد المجمع-الباعث | TJ=25℃ | 1200 | V |
| VGES | جهد البوابة-الباعث | ±20 | ||
| IC | تيار المجمع المستمر | TC=25℃, TJmax =175℃ | 880 | |
| TC=95℃, TJmax =175℃ | 900 | A | ||
| ICM | تيار المجمع الأقصى النبضي المتكرر | tp=1ms | 1200 | |
| Ptot | قدرة التبديد لكل IGBT | TC=25℃, TJmax =175℃ | 3125 | واط |
الديود - القيم القصوى المطلقة (TC =25°C ما لم يُذكر محدد)
| الرمز | المعامل/ظروف الاختبار | القيم | الوحدة | |
| VRRM | الجهد العكسي المتكرر | TJ=25℃ | 1200 | V |
| IF(AV) | تيار التوصيل الأمامي المتوسط | 900 | A | |
| IFRM | تيار التوصيل الأقصى النبضي المتكرر | tp=1ms | 1200 | |
| I2t | TJ =150℃, t=10ms, VR=0V | 45 | kA²s | |
عاكس IGBT
الخصائص الكهربائية(TC =25°C ما لم يُذكر محدد)
| الرمز | المعامل/ظروف الاختبار | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | ||
| VGE(th) | جهد العتبة للبوابة-الباعث | VCE=VGE , IC=24mA | 5 | 5.8 | 6.5 | ||
| المجمع-الباعث | IC=900A, VGE=15V, TJ=25℃ | 1.9 | 2.3 | ||||
| VCE(sat) | جهد التشبع | IC=900A, VGE=15V, TJ=125℃ | 2.2 | V | |||
| IC=900A, VGE=15V, TJ=150℃ | 2.25 | ||||||
| ICES | تيار تسرب المجمع | VCE=1200V, VGE=0V, TJ=25℃ | 1 | mA | |||
| VCE=1200V, VGE=0V, TJ=150℃ | 10 | ||||||
| IGES | تيار تسرب البوابة | VCE=0V,VGE=±20V, TJ=25℃ | -400 | 400 | nA | ||
| RGint | مقاومة البوابة المدمجة | 0.7 | أوم | ||||
| Qg | شحنة البوابة | VCE=900V, IC=900A , VGE=15V | 3.1 | µC | |||
| Cies | سعة الإدخال | VCE=25V, VGE=0V, f =1MHz | 43.2 | nF | |||
| Cres | سعة النقل العكسي | 2.07 | nF | ||||
| td(on) | زمن تأخير التشغيل | VCC=600V,IC=900A RG =1.5Ω , | TJ=25℃ | 100 | ns | ||
| VGE=±15V, | TJ=150℃ | 110 | ns | ||||
| tr | زمن الارتفاع | حمل حثي | TJ=25℃ | 85 | ns | ||
| TJ=150℃ | 95 | ns | |||||
| td(off) | زمن تأخير الإيقاف | VCC=600V,IC=900A RG =1.5Ω , | TJ=25℃ | 530 | ns | ||
| VGE=±15V, | TJ=150℃ | 580 | ns | ||||
| tf | زمن الانخفاض | حمل حثي | TJ=25℃ | 65 | ns | ||
| TJ=150℃ | 215 | ns | |||||
| TJ=25℃ | 55 | mJ | |||||
| Eon | طاقة التشغيل | TJ=125℃ | 85 | mJ | |||
| VCC=600V,IC=900A RG =1.5Ω , | TJ=150℃ | 95 | mJ | ||||
| VGE=±15V, | TJ=25℃ | 45 | mJ | ||||
| Eoff | طاقة الإيقاف | حمل حثي | TJ=125℃ | 58 | mJ | ||
| TJ=150℃ | 63 | mJ | |||||
| ISC | تيار القصر | tpsc≤10µs , VGE=15V | 2200 | A | |||
| TJ=150℃,VCC=800V | |||||||
| RthJC | المقاومة الحرارية من الوصلة إلى الغلاف (لكل IGBT) | 0.048 | كلفن/واط | ||||

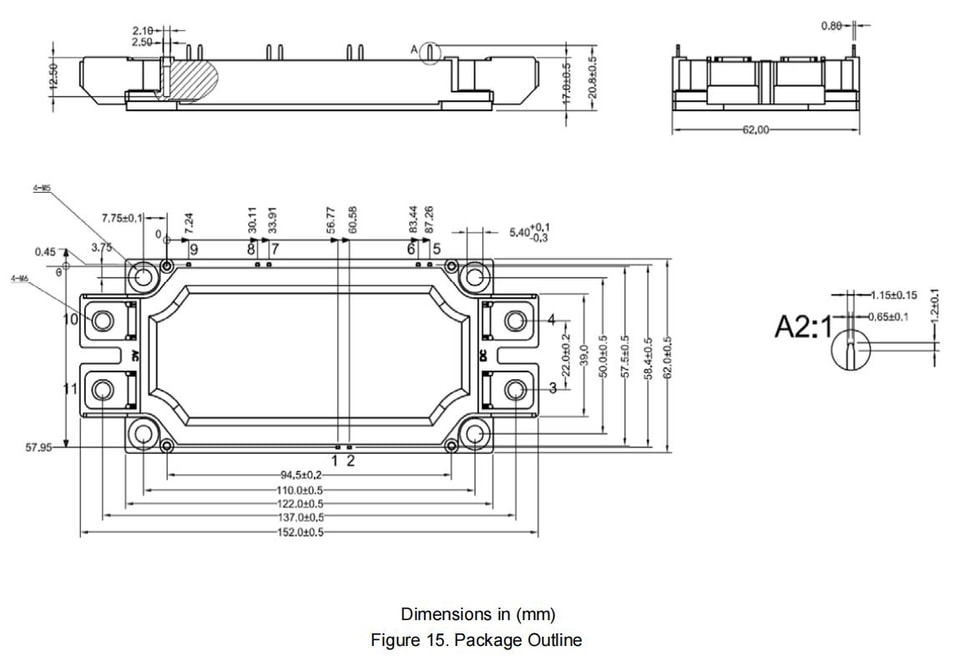

مخطط العبوة
