مكوّن قدرة

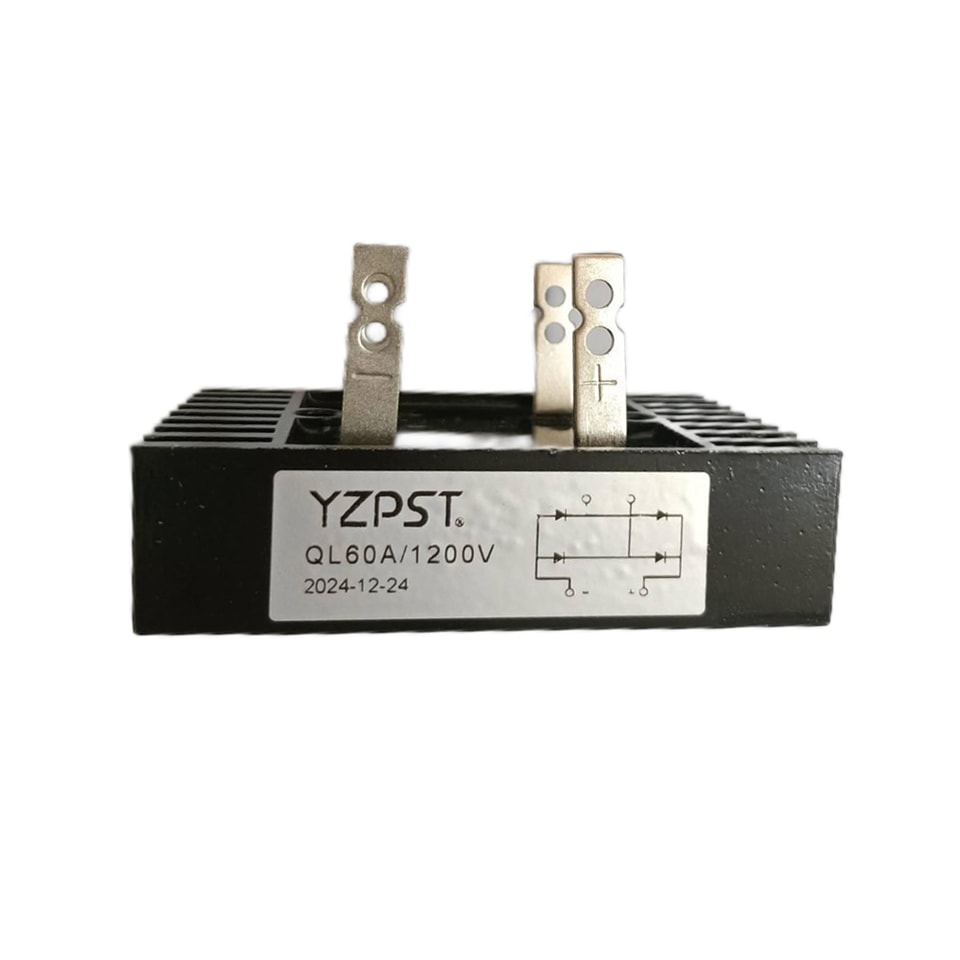

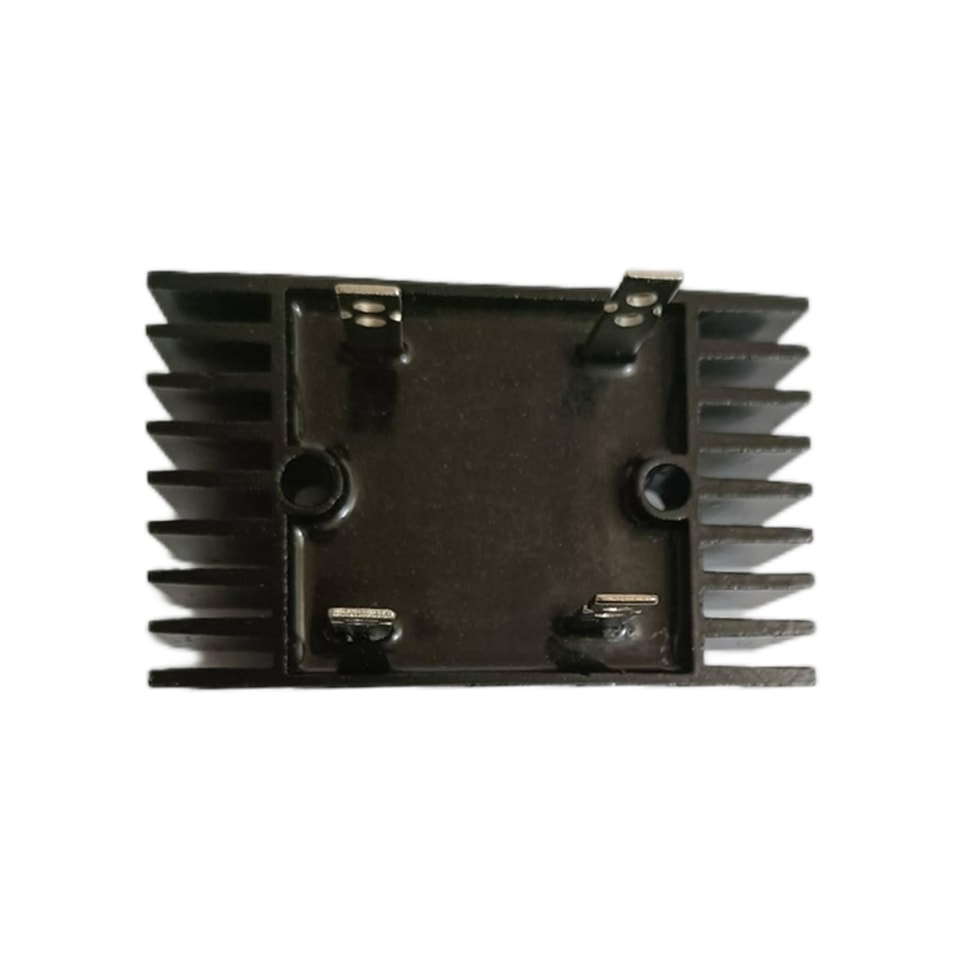

YZPST-QL60A-1200V
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
YZPST-QL60A
أحادي الطور 60 أمبير
مقومات جسرية سيليكونية
الميزات
مثالي للوحات الدوائر المطبوعة
تقنية تصنيع موثوقة ومنخفضة التكلفة تُنتج منتجًا اقتصاديًا
ضمان لحام بدرجة حرارة عالية: 260℃ / 10 ثوانٍ / 0.375 بوصة ( 9.5 مم )
طول الأرجل عند شد 5 أرطال (2.3 كجم)

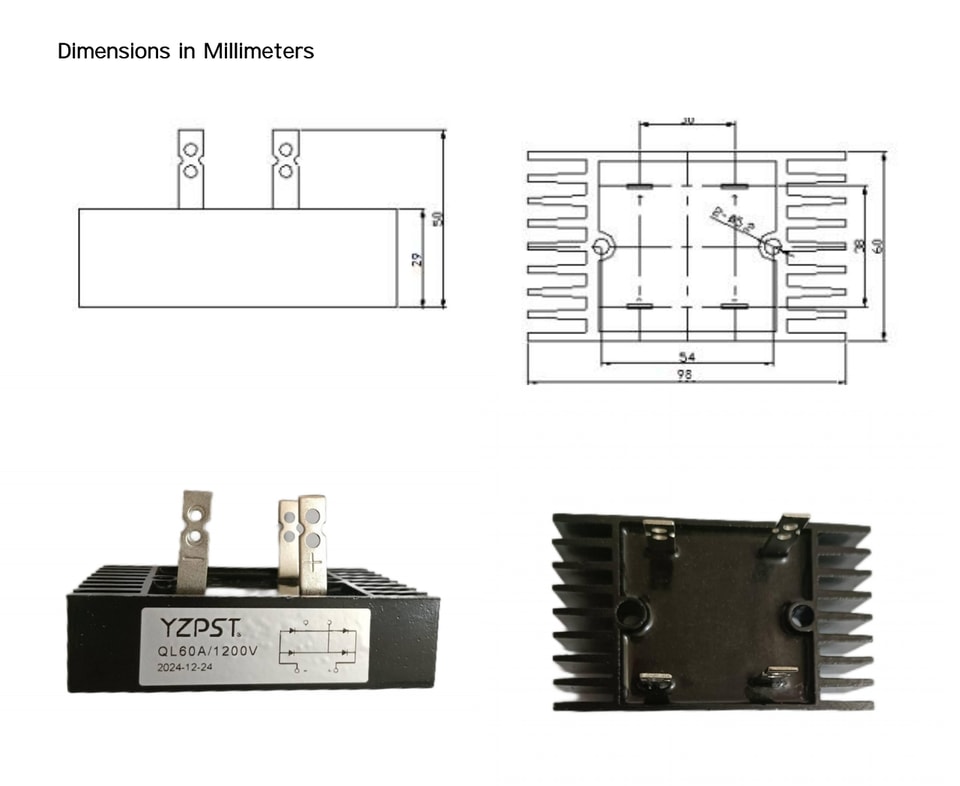

البيانات الميكانيكية
العلبة: بلاستيك مصبوب
الطرف: مطلي بالقصدير للحام
القطبية: كما هو موضح
| DFR | QL | QL | QL | QL | QL | QL | QL | ||
| الرمز | الوحدة | ||||||||
| 60A-02 | 60A-04 | 60A-06 | 60A-08 | 60A-10 | 60A-12 | 60A-16 | |||
| الحد الأقصى متكرر الذروة عكسي الجهد | VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| أقصى إدخال فعال الجهد | Vالقيمة الفعالة | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
| أقصى حجب تيار مستمر الجهد | Vتيار مستمر | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Tc=55℃ | ID | 60 | A | ||||||
| الحد الأقصى المتوسط أمامي الخارج مقوم | |||||||||
| تيار الاندفاع الأمامي الأقصى التيار نصف موجة جيبية مفردة لمدة 8.3 مللي ثانية جيبيةve | IFSM | 1000 | A | ||||||
| IF =30 A, | VF | 1.1 | V | ||||||
| أقصى جهد أماميage | |||||||||
| أقصى جهد عكسيage | IR | 10 | ميكروأمبير | ||||||
| IR(H) | 200 | ميكروأمبير | |||||||
| المقاومة الحرارية من الوصلة إلى الغلاف | RθJC | 0.45 | °C/W | ||||||
| المقاومة الحرارية من الغلاف إلى البيئة | RθJA | 0.5 | °C | ||||||
| نطاق درجة حرارة التشغيلنطاق درجة حرارة التشغيل | TJ | -40～+125 | °C | ||||||
| نطاق درجة حرارة التخزيننطاق درجة حرارة التخزين | TSTG | -40～+150 | °C | ||||||
لا يتوفر أي محتوى إضافي للمنتج.
