YZPST-BT151X-650R
سلسلة BT151 & nbsp; & nbsp; 12A SCRs
YZPST-BT151X-650R
الوصف:
ثايرستورات زجاجية متبلورة في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، توجد في تطبيقات مثل حماية الفولتية الزائدة، دوائر التحكم في المحركات في الأدوات الكهربائية ومساعدات المطبخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
سلسلة BT151 SCRs 12A
YZPST-BT151X-650R
سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم T0-220F
الوصف:
ثايرستورات مغلفة بالزجاج في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، توجد في تطبيقات مثل حماية الفولتية الزائدة، دوائر التحكم في المحركات في الأدوات الكهربائية ومساعدات المطبخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
الرئيسية الميزات
|
الرمز |
القيمة |
وحدة |
|
IT(RMS) |
12 |
A |
|
VDRM VRRM |
650 |
V |
|
IGT |
15 |
mA |
مطلق الحد الأقصى التقييمات
|
المعلمة |
الرمز |
القيمة |
وحدة |
|
نطاق درجة حرارة تخزين الاتصال |
Tstg |
-40 ~ 15٠ |
℃ |
|
نطاق درجة حرارة التشغيل الاتصال |
Tj |
-40~ 125 |
℃ |
|
الجهد المتكرر الذروي في حالة الإيقاف (T =25 ℃ ) |
VDRM |
650 |
V |
|
الجهد العكسي الذروي المتكرر (T =25 ℃ ) |
VRRM |
650 |
V |
|
تيار الحالة الترددية المتوسط (T = 105 ℃ ) |
IT(RMS) |
12 |
A |
|
تيار الذروة غير المتكرر في حالة التوصيل ( 180° زاوية التوصيل، F=50Hz) |
ITSM |
100 |
A |
|
التيار العابر المتوسط ( زاوية التوصيل 180 درجة) |
IT(AV) |
8 |
A |
|
قيمة I2t للصهر (tp=10ms) |
I2t |
45 |
A2S |
|
معدل الارتفاع الحرج للتيار العابر (I =2 \u00d7IGT، tr \u2264 \u00a0\u00a0 100 ns) |
di/dt |
50 |
A/\u03bcS |
|
Peak gate\u00a0current |
IGM |
4 |
A |
|
Average gate power dissipation |
PG(AV) |
1 |
W |
كهربائي الخصائص (T=25 ℃ ما لم وإلا محدد )
|
الرمز |
شرط الاختبار |
|
القيمة |
وحدة |
|
IGT |
V = 12V R = 140Ω |
MAX. |
15 |
mA |
|
VGT |
MAX. |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125 ℃ R=1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG= 1.2IGT |
MAX. |
50 |
mA |
|
IH |
IT=50mA |
MAX. |
30 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125 ℃ |
MIN. |
400 |
V/μs |
الخصائص الثابتة
| الرمز | المعلمة | القيمة （ MAX . ") | وحدة | |
| V TM | I TM =23 A tp =380μs | Tj =25 ℃ | 1.6 | V |
| I DRM | V دي =V DRM V R =V RRM | Tj =25 ℃ | 5 | μA |
| I RRM | Tj =125 ℃ | 2 | mA | |
Thermal
Resistances
| الرمز | المعلمة | القيمة | وحدة | |
| إلى -220M1 | 60 | |||
| Rth (j-a) | الانتقال إلى البيئة المحيطة | إلى -220 FW | 50 | |
| إلى -252 | 70 | |||
| إلى -220M1 | 1.5 | ℃ /W | ||
| Rth (j-c) | تقاطع إلى الحالة | إلى -220 FW | 4.5 | |
| إلى -252 | 2 | |||

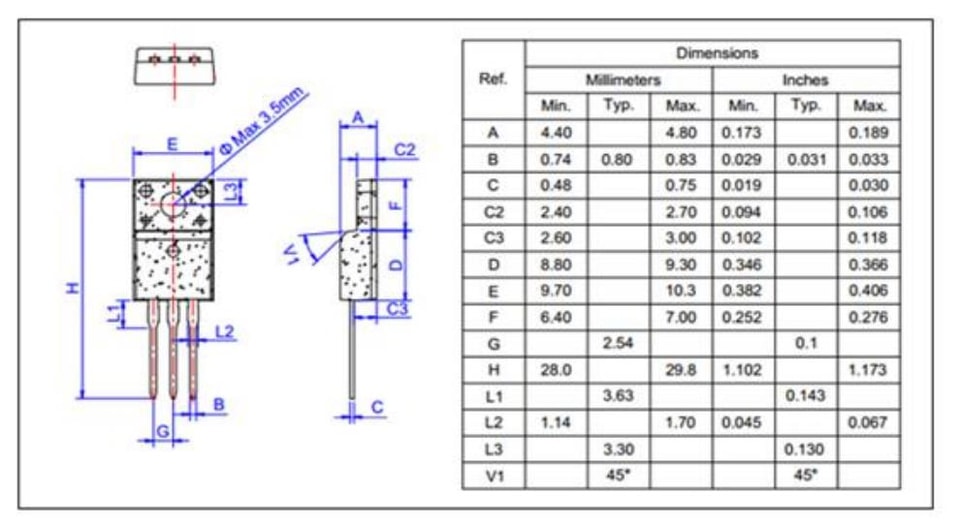

TO-220FW
حزمة
ميكانيكي
البيانات
