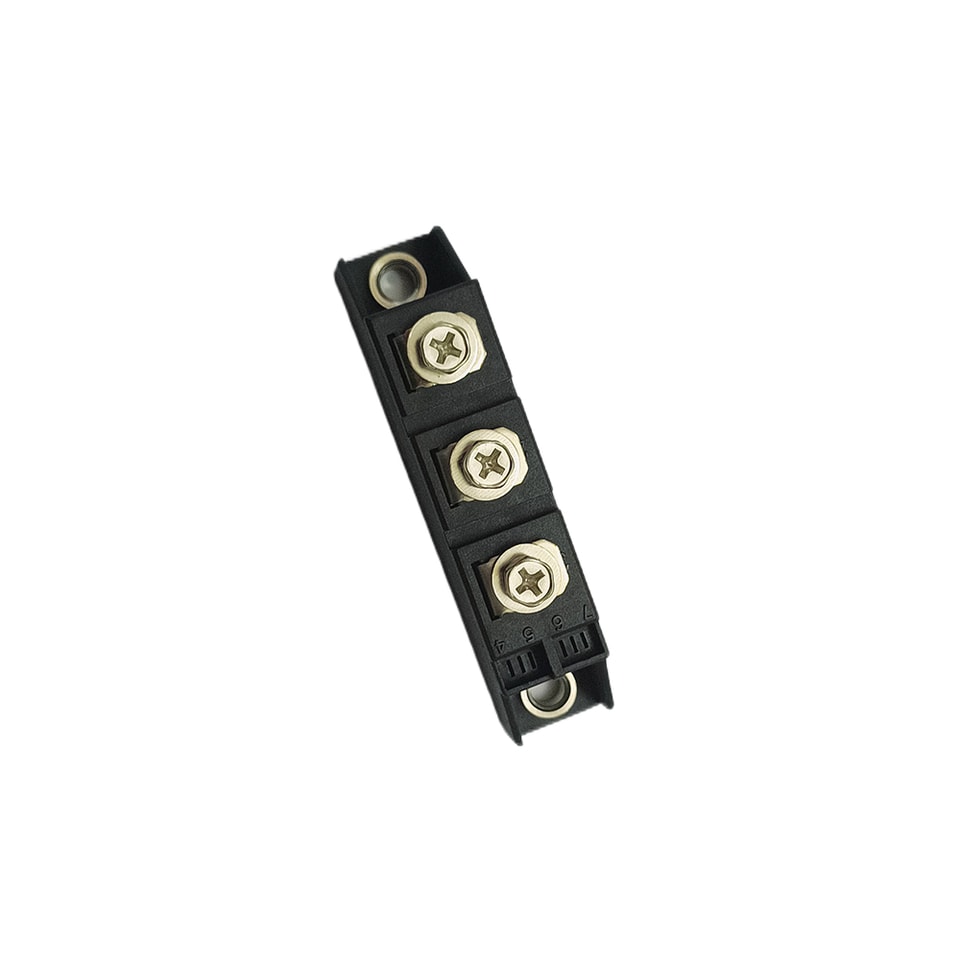

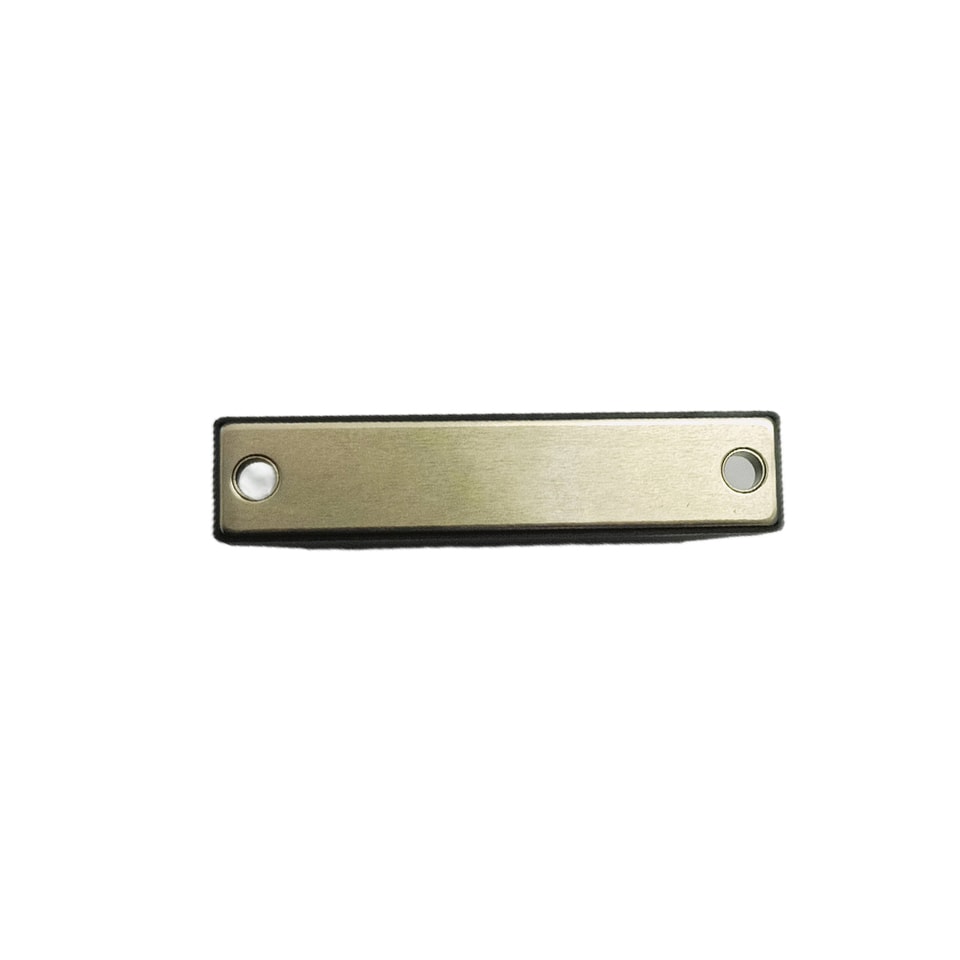

الصور المرئية للمنتج01 / المعرض
مكوّن قدرة
YZPST-MDC100A1200V
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
وحدات ديودات المقوم
النوع: MDC100A/1200V
الميزات
نقل الحرارة عبر قاعدة معدنية معزولة من سيراميك أكسيد الألومنيوم
وصلات لحام صلبة لضمان موثوقية عالية
معتمد من UL
التطبيقات النموذجية
مقوم لتطبيقات محركات الأقراص
مقومات لوحدات UPS
شواحن البطاريات
الحجب
| الرمز | الشرط | المطلقة | الوحدة |
| VRRM VRSM | 1200 | V | |
| 1300 | |||
| IRRM | 15 | mA | |
| Vالعزل | 50 هرتز، دائرة إلى القاعدة، جميع الأطراف مقصورة | 3600 | V |
التوصيل
| الرمز | الشرط | المطلقة | الوحدة |
| IF(AV) | TC=85°C؛ موجة جيبية 180° | 100 | A |
| IF(RMS) | TC=85°C؛ موجة جيبية 180° | 175 | A |
| IFSM | Tj= Tj الحد الأقصى؛t = 10 مللي ثانية (50 هرتز)؛ جيبية | 2000 | A |
| I2t | Tj= Tj الحد الأقصى؛t = 10 مللي ثانية (50 هرتز)؛ جيبية | 20 | kA2S |
| VF(TO) | (I > π x IF(AV)),Tj= Tj الحد الأقصى | 0.85 | V |
| rF | (I > π x IF(AV)),Tj= Tj الحد الأقصى | 1.3 | ملي أوم |
| VFM | تيار الحالة الموصلة 300 أمبير，Tj=25°C | 1.35 | V |
الخصائص الكهربائية
| الرمز | الشرط | المطلقة | الوحدة |
| Rθj-c | لكل وحدة | 0.175 | K/W |
| Rθc-h | لكل وحدة | 0.1 | K/W |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| M | عزم التثبيت | 5 | نيوتن·متر |
| عزم الطرف | 3 | نيوتن·متر | |
| واط | - | g |

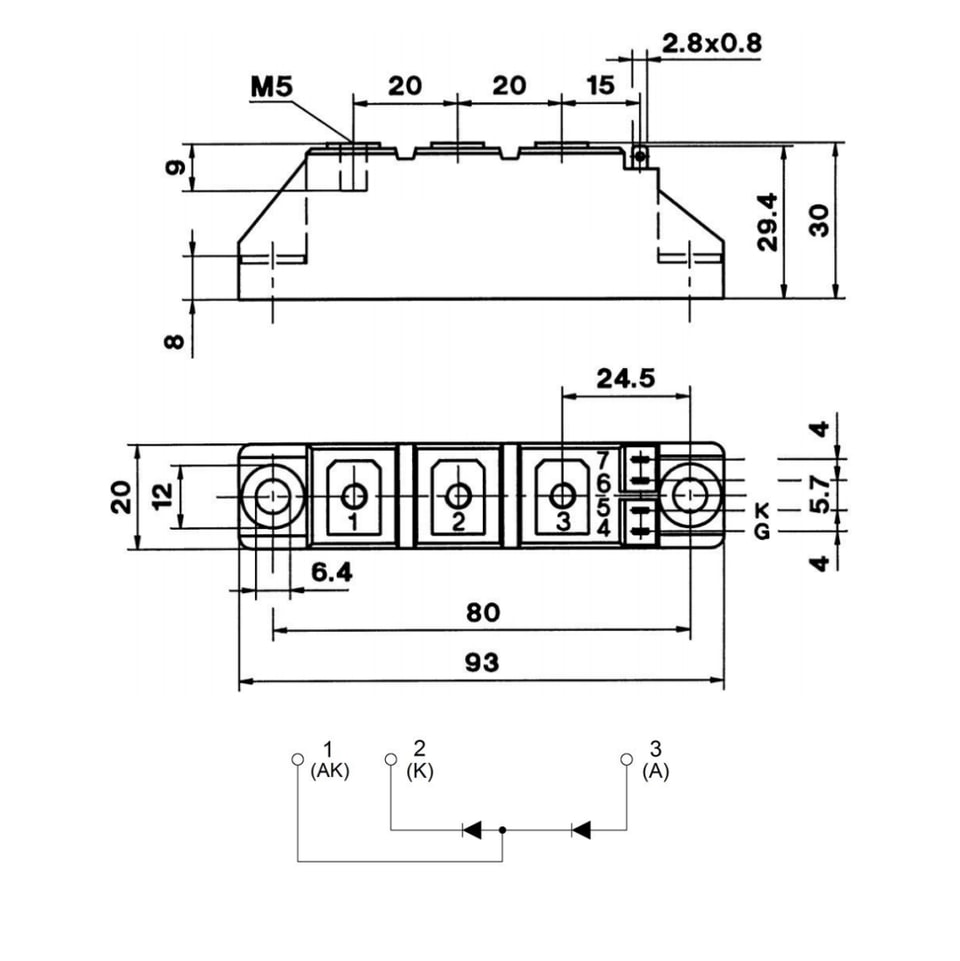

المخطط الخارجي الرسم
لا يتوفر أي محتوى إضافي للمنتج.
