YZPST-S4A010120A
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

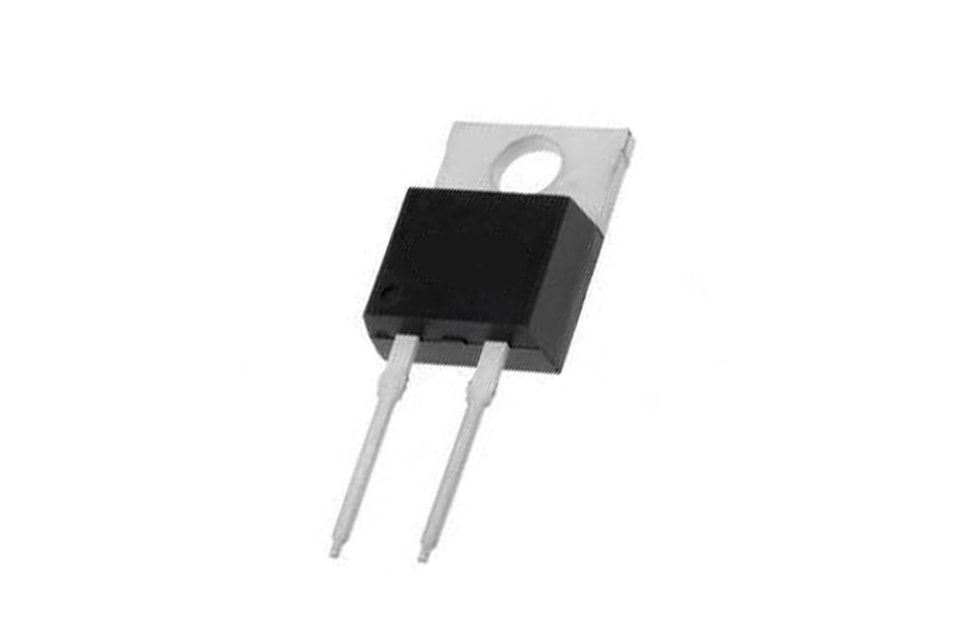

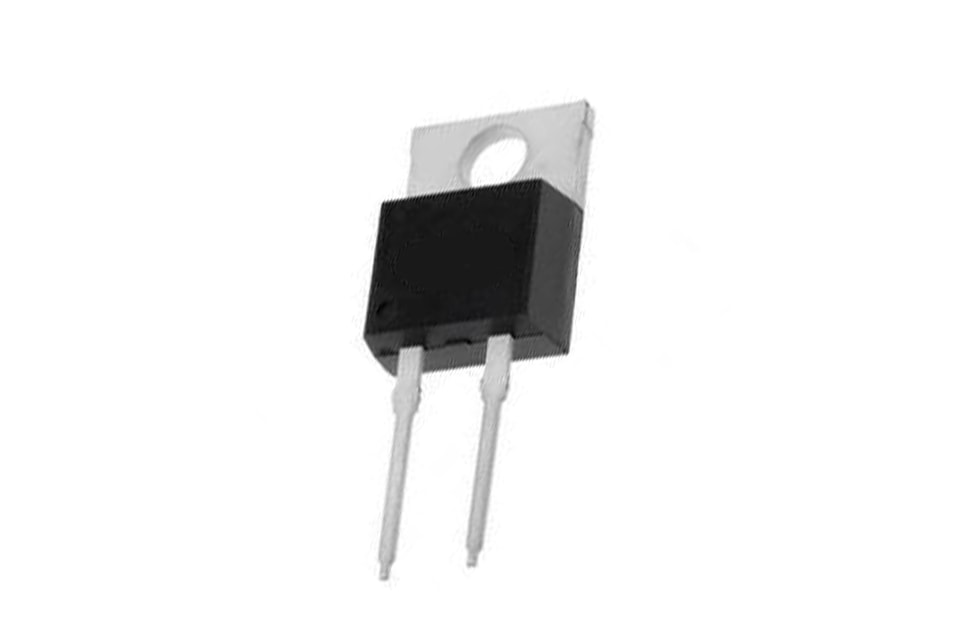

P/N:YZPST-S4A010120ديود شوتكي من SiC
السيليكون كربيد شوتكي ديود
الميزات
تيار استرداد عكسي صفري
جهد استرداد أمامي صفري
معامل درجة حرارة موجب على VF
تبديل مستقل عن درجة الحرارة
درجة حرارة الوصلة التشغيلية 175°م
المزايا
استبدال الجهاز ثنائي القطبية بجهاز أحادي القطبية
تقليل حجم المشتت الحراري
إمكانية توصيل الأجهزة على التوازي دون الانجراف الحراري
عمليًا لا توجد خسائر في التبديل
التطبيقالمواصفات
مزودات طاقة تبديلية
تصحيح معامل القدرة
قيادة المحرك، عاكسات الطاقة الشمسية، محطات طاقة الرياح
الحد الأقصىأقصى المطلقة
| الرمز | المعلمة | القيمة | الوحدة | شروط الاختبار | ملاحظة |
| VRRM | الجهد العكسي الأقصى المتكرر | 1200 | V | TC = 25C | |
| VRSM | جهد الذروة العكسي للاندفاع | 1200 | V | TC = 25C | |
| VR | جهد الحجب للتيار المستمر | 1200 | V | TC = 25C | |
| 30 | TC ≤ 25C | ||||
| IF | تيار أمامي | 14 | A | TC ≤ 135C | |
| 10 | TC ≤ 150C | ||||
| IFSM | تيار اندفاع أمامي غير متكرر | 95 | A | TC = 25C، tp = 8.3ms، موجة جيبية نصفية | |
| Ptot | تبديد القدرة | 150 | واط | TC = 25C | الشكل 3 |
| TC | أقصى درجة حرارة للحزمة | 150 | C | ||
| TJ ، TSTG | درجة حرارة الوصلة أثناء التشغيل ودرجة حرارة التخزين | -55 إلى 175 | C | ||

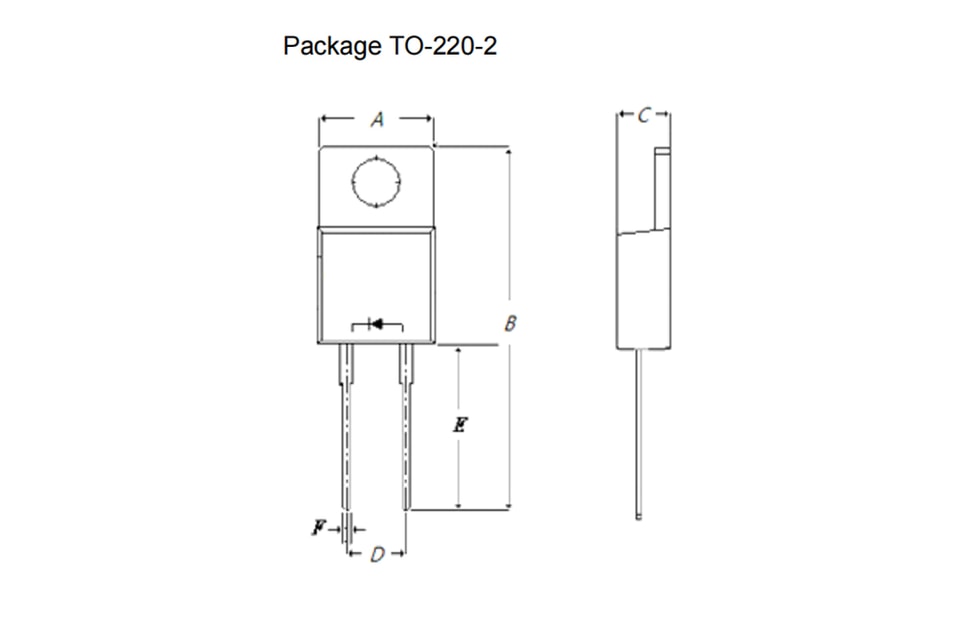

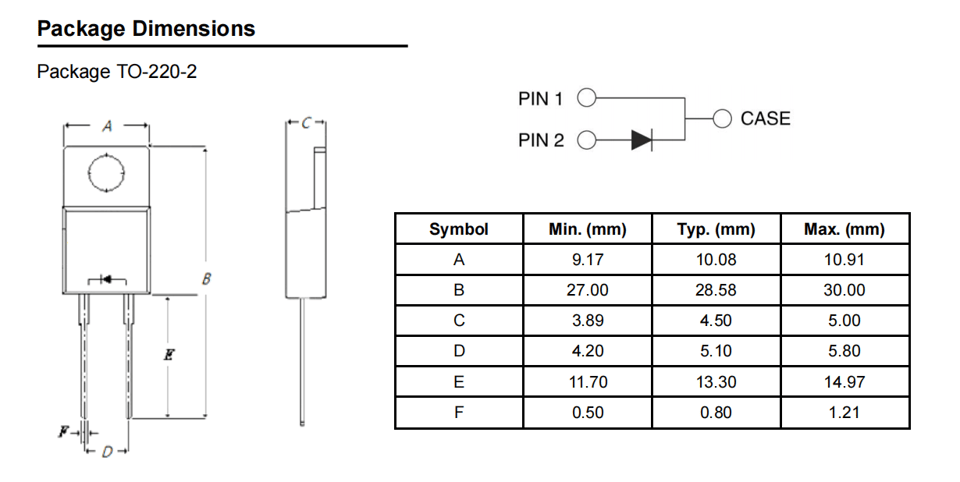

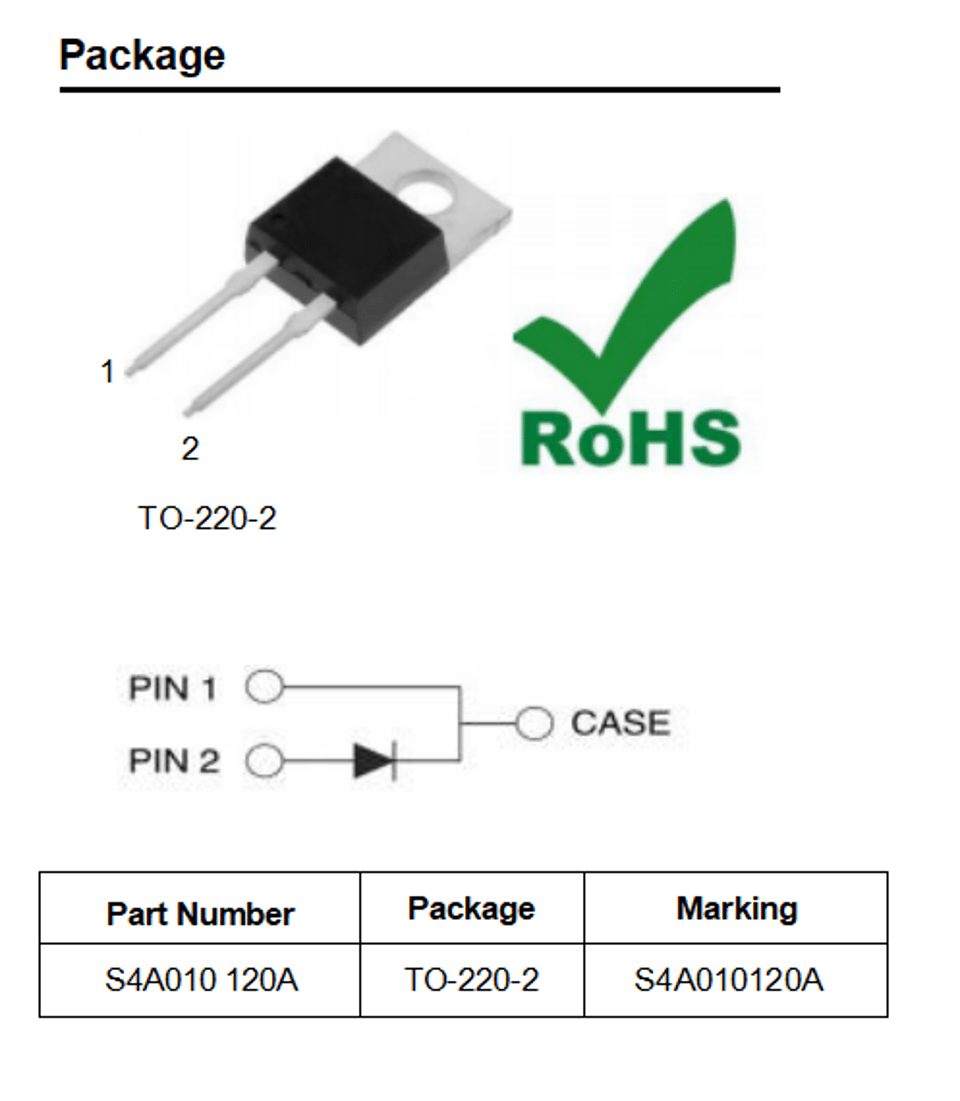

| عزم تثبيت TO-220 | 1 | نيوتن·متر | برغي M3 |
الكهربائية الخصائصالخصائص
| الرمز | المعلمة | النوعي | الحد الأقصى | الوحدة | شروط الاختبار | ملاحظة |
| VF | جهد أمامي | 1.55 | 1.8 | V | IF = 10A، TJ = 25C | الشكل 1 |
| 2.2 | 2.5 | IF = 10A، TJ = 175C | ||||
| التيار العكسي | 2 | 20 | µA | VR = 1200V، TJ = 25C | الشكل 2 | |
| IR | 10 | 200 | VR = 1200V، TJ = 175C | |||
| 650 | VR = 0V، TJ = 25C، f = 1MHz VR = 400V، TJ = 25C، f = 1MHz VR = 800V، TJ = 25C، f = 1MHz | |||||
| C | السعة الكلية | 49 | / | بيكوفاراد | الشكل 5 | |
| 40 | ||||||
| الشحنة السعوية الكلية | / | nC | VR = 800V، IF = 10A | الشكل 4 | ||
| C | 29 | di/dt = 200A/µs، TJ = 25C |
