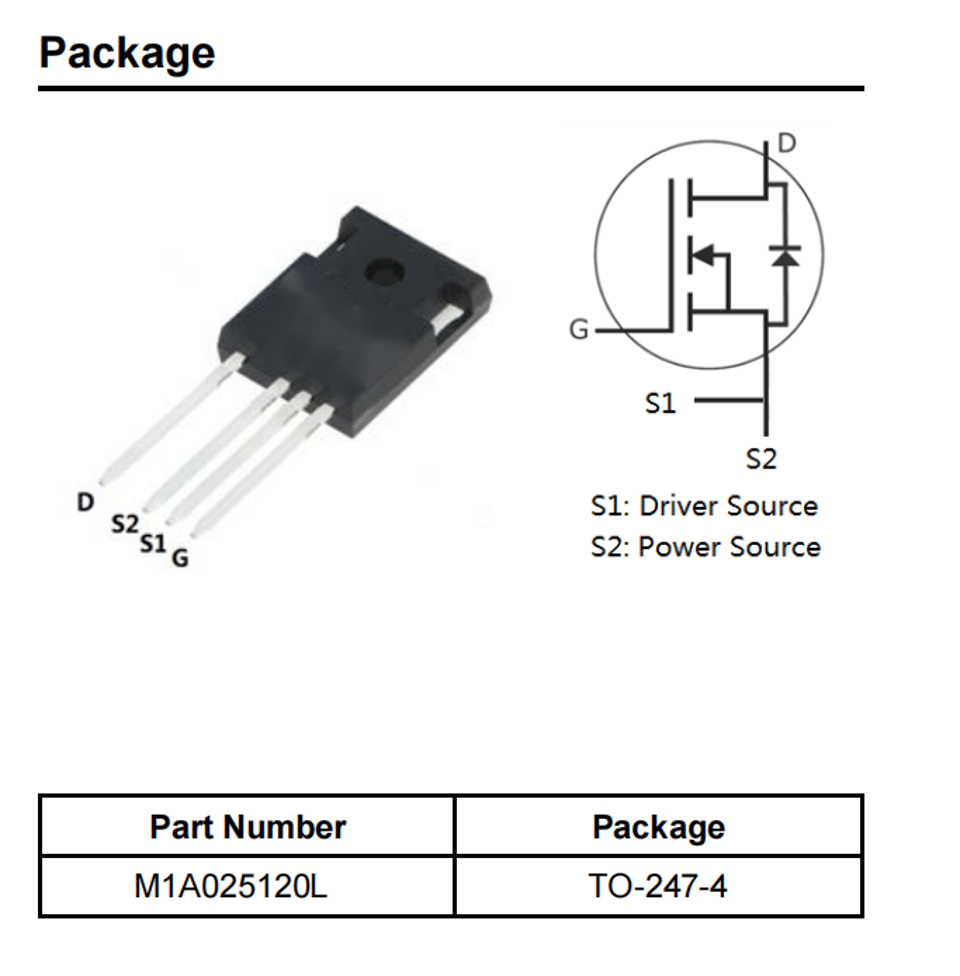

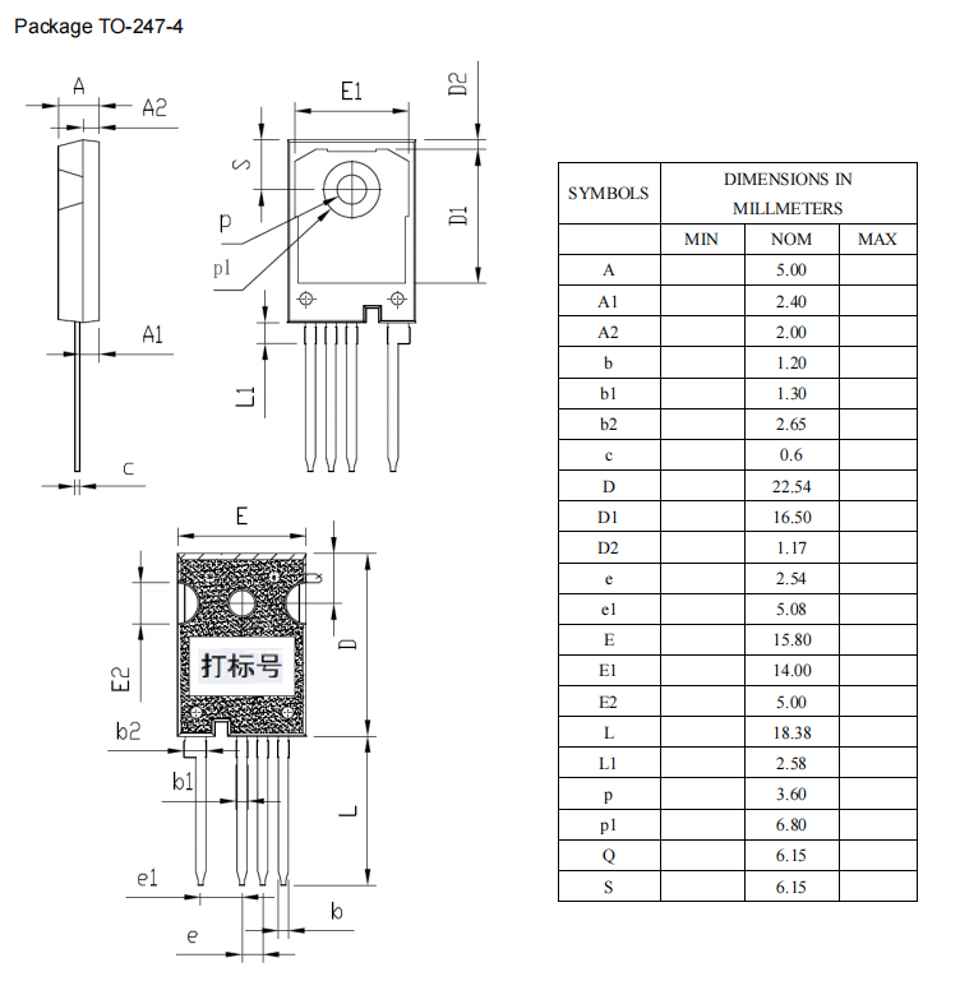

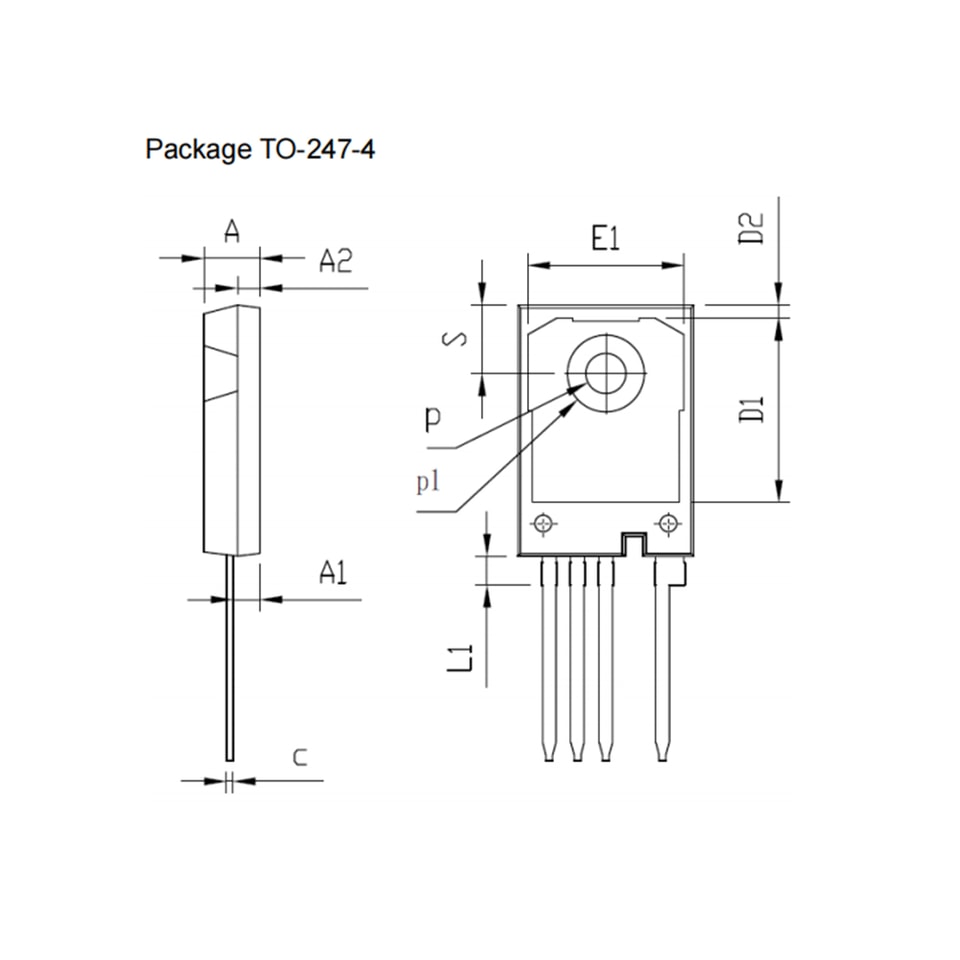

YZPST-M1A025120L
N-القناة SiC قدرة MOSFET
الميزات
جهد حجب عالٍ مع مقاومة تشغيل منخفضة
تبديل عالي السرعة مع سعة منخفضة
سهل التوازي وبسيط القيادة
المزايا
كفاءة أعلى للنظام
تقليل متطلبات التبريد
كثافة قدرة أعلى
زيادة تردد التبديل في النظام
التطبيقات
مزودات الطاقة
محولات DC/DC عالية الجهد
مشغلات المحركات
مزودات طاقة تبديلية
تطبيقات الطاقة النبضية
الحدود القصوى للتصنيف (TC=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | القيمة | الوحدة | شروط الاختبار | ملاحظة |
| VDSmax | جهد المصرف-المصدر | 1200 | V | VGS=0V، ID=100μA | |
| VGSmax | جهد البوابة-المصدر | -0.4 | V | القيم القصوى المطلقة | |
| VGSop | جهد البوابة-المصدر | -0.25 | V | القيم التشغيلية الموصى بها | |
| ID | تيار المصرف المستمر | 65 | A | VGS=20V، Tc=25C | |
| 43 | VGS=20V,Tc=100C | ||||
| ID(pulse) | تيار النبضة للمصرف | 200 | A | عرض النبضة محدود بـ TJmax | |
| PD | قدرة التبدد | 370 | واط | Tc=25C,TJ=150C | |
| TJ, TSTG | الوصلة التشغيلية والتخزين | -55 إلى +150 | C | ||
| الحرارة |
الخصائص الكهربائية (TC=25C ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | الحد الأدنى | النوعي | الحد الأقصى | الوحدة | شروط الاختبار | ملاحظة |
| V(BR)DSS | جهد الانهيار بين المصرف والمصدر | 1200 | / | / | V | VGS=0V، ID=100μA | |
| VGS(th) | جهد عتبة البوابة | 1.9 | 2.4 | 4 | V | VDS=VGS,ID=15mA | شكل 11 |
| / | 1.7 | / | VDS=VGS,ID=15mA,TJ=150C | ||||
| IDSS | تيار المصرف عند جهد بوابة صفري | / | 1 | 100 | µA | VDS=1200V,VGS=0V | |
| IGSS+ | تيار تسرب البوابة-المصدر | / | 10 | 250 | nA | VDS=0V,VGS=25V | |
| IGSS- | تيار تسرب البوابة-المصدر | / | 10 | 250 | nA | VDS=0V,VGS=-10V | |
| RDS(on) | مقاومة التوصيل بين المصرف والمصدر | / | 25 | 34 | ملي أوم | VGS=20V,ID=50A | شكل |
| / | 43 | / | VGS=20V,ID=50A,TJ=150C | 4,5,6 | |||
| Ciss | سعة الإدخال | / | 4200 | / | VGS=0V | شكل | |
| Coss | سعة الخرج | / | 250 | / | بيكوفاراد | VDS=1000V | 15,16 |
| Crss | سعة النقل العكسي | / | 16 | / | f=1MHz | ||
| Eoss | الطاقة المخزنة في Coss | / | 126 | / | µJ | VAC=25mV | |
| EON | طاقة التبديل عند التشغيل | / | 1.8 | / | J | VDS=800V,VGS=-5V/20VID=50A,RG(ext)=2.5Ω,L=412μH | |
| EOFF | طاقة التبديل عند الإيقاف | / | 0.6 | / | |||
| td(on) | زمن التأخير عند التشغيل | / | 15 | / | |||
| tr | زمن الصعود | / | 12 | / | ns | VDS=800V,VGS=-5V/20V,ID=50ARG(ext)=2.5Ω,RL=16Ω | |
| td(off) | زمن التأخير عند الإيقاف | / | 34 | / | |||
| tf | زمن الهبوط | / | 7 | / | |||
| RG(int) | مقاومة البوابة الداخلية | / | 2.1 | / | أوم | f=1MHz,VAC=25mV | |
| GS | الشحنة من البوابة إلى المصدر | / | 54 | / | VDS=800V | ||
| GD | الشحنة من البوابة إلى المصرف | / | 29 | / | nC | VGS=-5V/20V | |
| G | إجمالي شحنة البوابة | / | 195 | / | ID=50A |
