YZPST-MCD215-20I01
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية

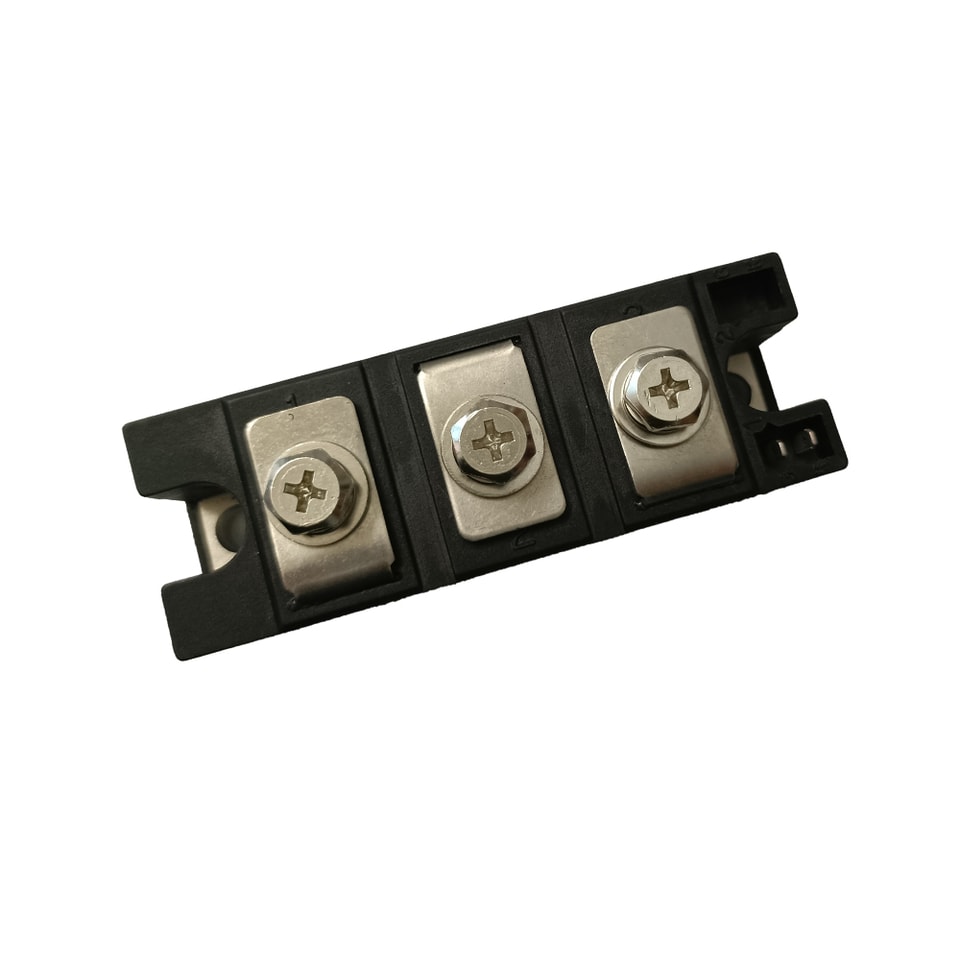

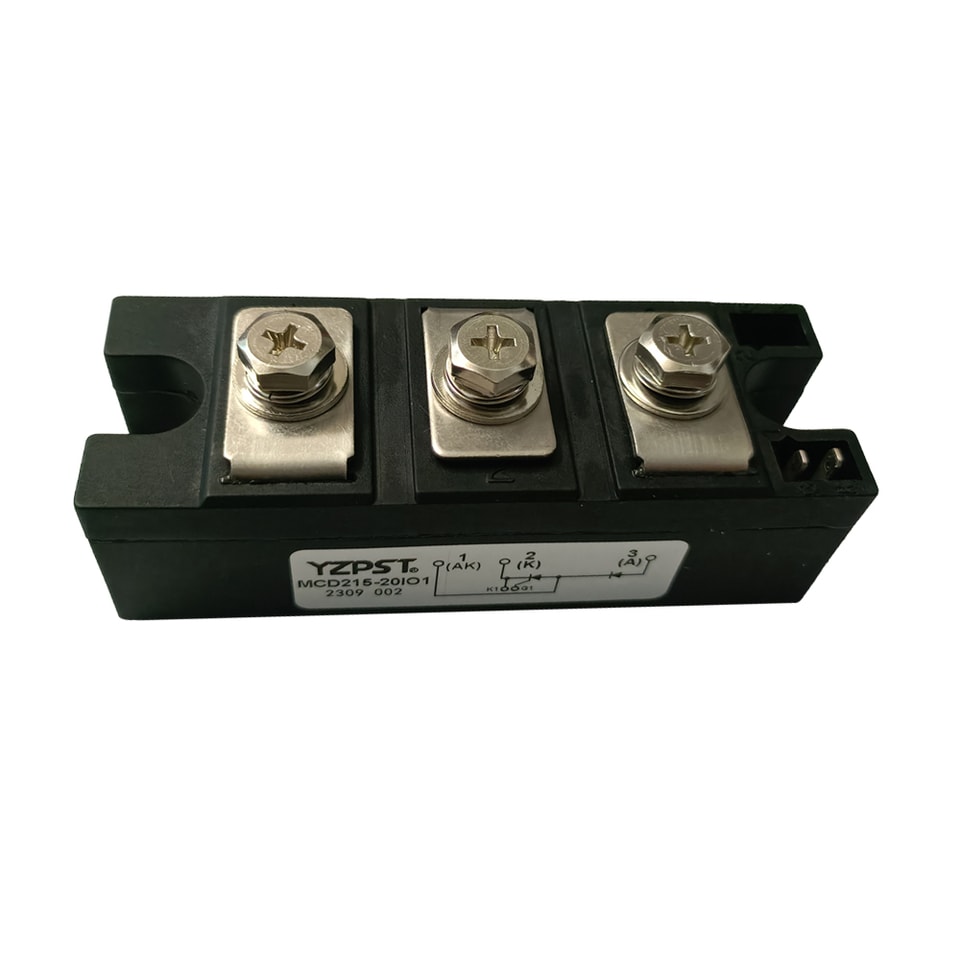

وحدات الثايرستور/الدايود YZPST-MCD215-20I01
الميزات
· حزمة قياسية صناعية
· قاعدة معزولة كهربائياً
· انتقال حراري عبر سيراميك أكسيد الألومنيوم
قاعدة معدنية معزولة
· شريحة ملحومة على سيراميك AL2O3 الملتصق بالنحاس مباشرة
سيراميك
· شريحة ثايرستور ببوابة مركزية
التطبيقات النموذجية
- التحكم في محرك التيار المستمر
- مبدئات تشغيل ناعمة لمحركات التيار المتناوب
- التحكم في درجة الحرارة
- تعتيم الإضاءة الاحترافية
VDRM/VRRM | Tj=25°C | 2000 | V |
VRSM | Tj=25°C | 2100 | V |
الحد الأقصى المطلقة
| الرمز | الشرط | المطلقة | الوحدة |
| IT(AV) | sin. 180; Tc =85°C, | 215 | A |
| ITRMS | sin. 180; Tc =125°C, | 340 | A |
| ITSM | Tvj =45°C; 10 ms | 8000 | A |
| Tvj =125°C; 10 ms | 6800 | A | |
| I2t | Tvj =45°C; 8,3…10 ms | 320 | kA2S |
| (di/dt)cr | غير متكرر | 100 | أمبير/ميكروثانية |
| Viso | تيار متناوب 1 ثانية / 1 دقيقة. | 3600/3000 | V |
| Tj | -40 ~ +125 | °C | |
| Tstg | -40 ~ +125 | °C | |
| واط | من نحن | 150 | g |
الخصائص الكهربائية
الرمز | الشرط | المطلقة | الوحدة |
IDRM / IRRM | عند VDRM، Tj=125°C | 15 | mA |
VT | تيار حالة التوصيل 200A، Tj=25°C | 1.20 | V |
VT(TO) | Tj=125°C | 0.80 | V |
tgd | Tj=25°C | 2 | us |
tq | Tj=100°C | 200 | us |
IGT/VGT | Tj=25°C | 150 / 2.0 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/us |
IH | Tj=25°C، بحد أقصى | 150 | mA |
IL | Tj=25°C، بحد أقصى | 200 | mA |
Rth(j-c) | لكل وحدة | 0.13 | K/W |
لمزيد من المعلومات حولYZPST-MCD215-20I01يرجى تنزيل ملف PDF أعلاه بعنوان YZPST-MCD215-20I01 "
