YZPST-BTA30-600V
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.

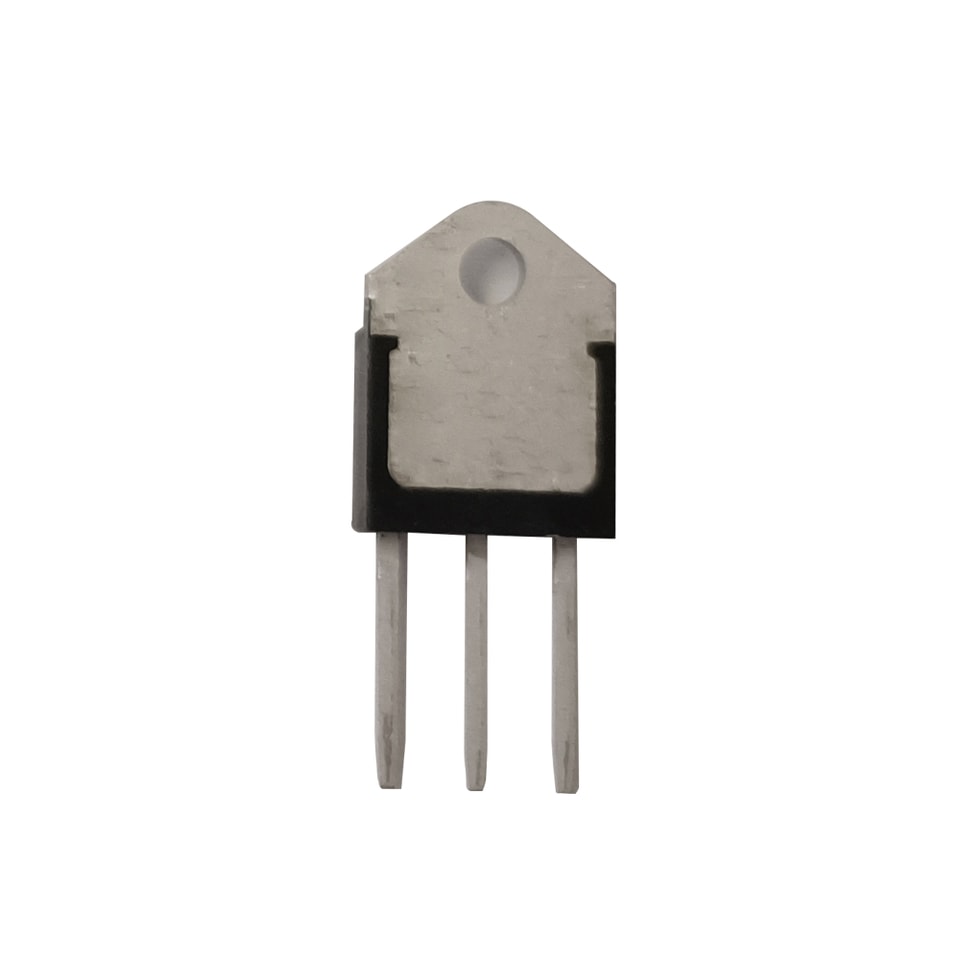

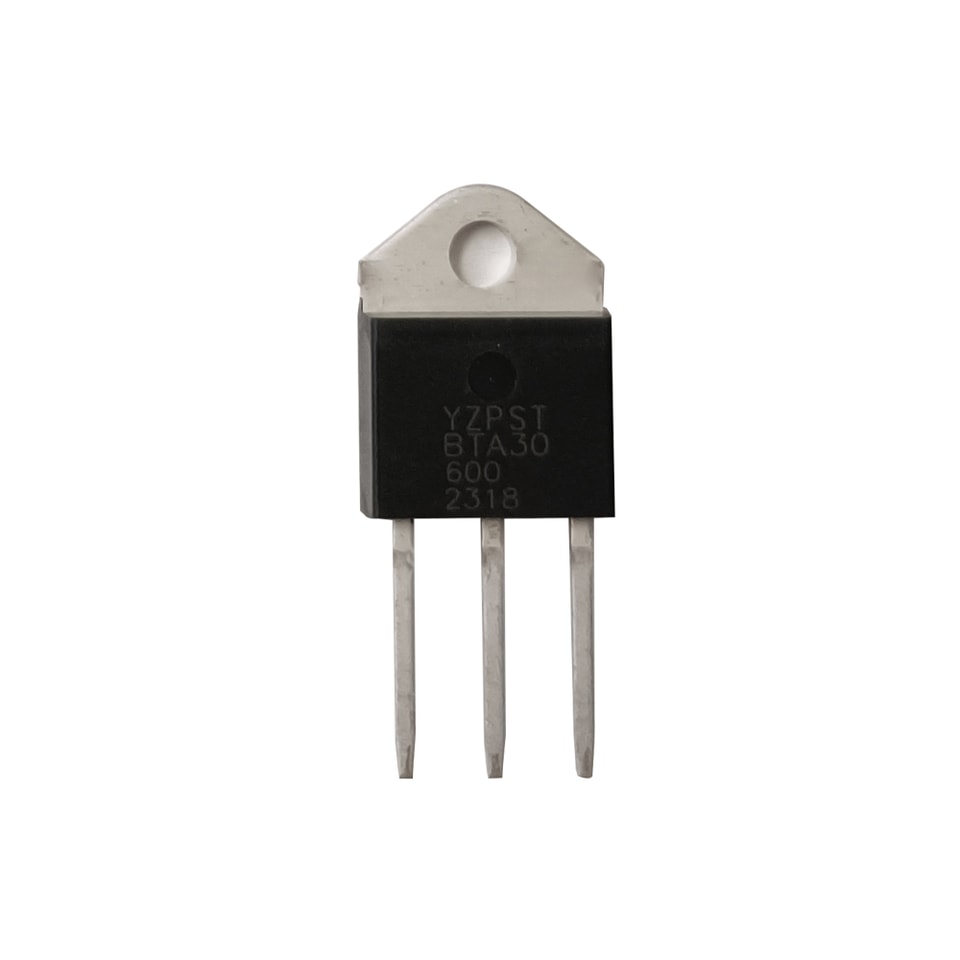

ترياك 30A 600V YZPST-BTA30-600V
الوصف:
سلسلة الترياك BTA30 مناسبة لتلبية جميع نماذج
التحكم الموجودة في تطبيقات مثل التحكم
في المحركات، والإضاءة الصناعية والمنزلية، والتسخين و
التبديل الثابت، ووحدات التحكم بسرعة المحرك... وبفضل
تقنية التجميع بالمشبك، فإنها توفر أداءً متفوقًا
في قدرات تحمل تيار الاندفاع
وباستخدام وسادة خزفية داخلية، توفر سلسلة BTA
لسانًا معزولًا كهربائيًا (مُصنّفًا عند 2500VRMS)
ومتوافقًا مع معايير UL.
الحدود القصوى المطلقة
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40 ~ 175 | ℃ |
نطاق درجة حرارة الوصلة أثناء التشغيل | Tj | -40~150 | ℃ |
الجهد الأقصى المتكرر في حالة الإيقاف (T =25℃) | VDRM | 600 | V |
الجهد العكسي الأقصى المتكرر (T =25℃) | VRRM | 600 | V |
جهد الإيقاف الأقصى غير المتكرر عند الاندفاع | VDSM | VDRM +100 | V |
جهد الانعكاس الأقصى غير المتكرر | VRSM | VRRM +100 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 30 | A |
تيار الذروة العابر غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) | ITSM | 300 | A |
قيمة I2t للانصهار (tp=10ms) | I2t | 378 | A2S |
المعدل الحرج لارتفاع تيار حالة التوصيل (I =2×IGT) | dI/dt | 50 | A/ميكروثانية |
تيار البوابة الأقصى | IGM | 4 | A |
تبديد القدرة المتوسطة للبوابة | PG(AV) | 1 | واط |
أربعة أرباع
| الرمز | ظروف الاختبار | الربع | القيمة | الوحدة | |
| IGT | Ⅰ Ⅱ Ⅲ | الحد الأقصى | 20 | mA | |
| VGT | V =12V R =33Ω | Ⅰ Ⅱ Ⅲ | الحد الأقصى | 1.3 | V |
| VGD | VD=VDRM Tj=125℃ R=3.3KΩ | Ⅰ Ⅱ Ⅲ | الحد الأدنى | 0.2 | V |
| IL | IG=1.2IGT | Ⅰ Ⅲ | الحد الأقصى | 50 | mA |
| Ⅱ | |||||
| IH | IT=100mA | الحد الأقصى | 40 | mA | |
| dV/dt | VD=2/3VDRM بوابة مفتوحة Tj=125℃ | الحد الأدنى | 400 | V/μs | |
الخصائص الساكنة
| الرمز | المعلمة | القيمة (الحد الأقصى) | الوحدة | |
| VTM | ITM =4.5A tp=380μs | Tj =25℃ | 1.5 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | ميكروأمبير |
| IRRM | Tj =125℃ | 1 | mA | |

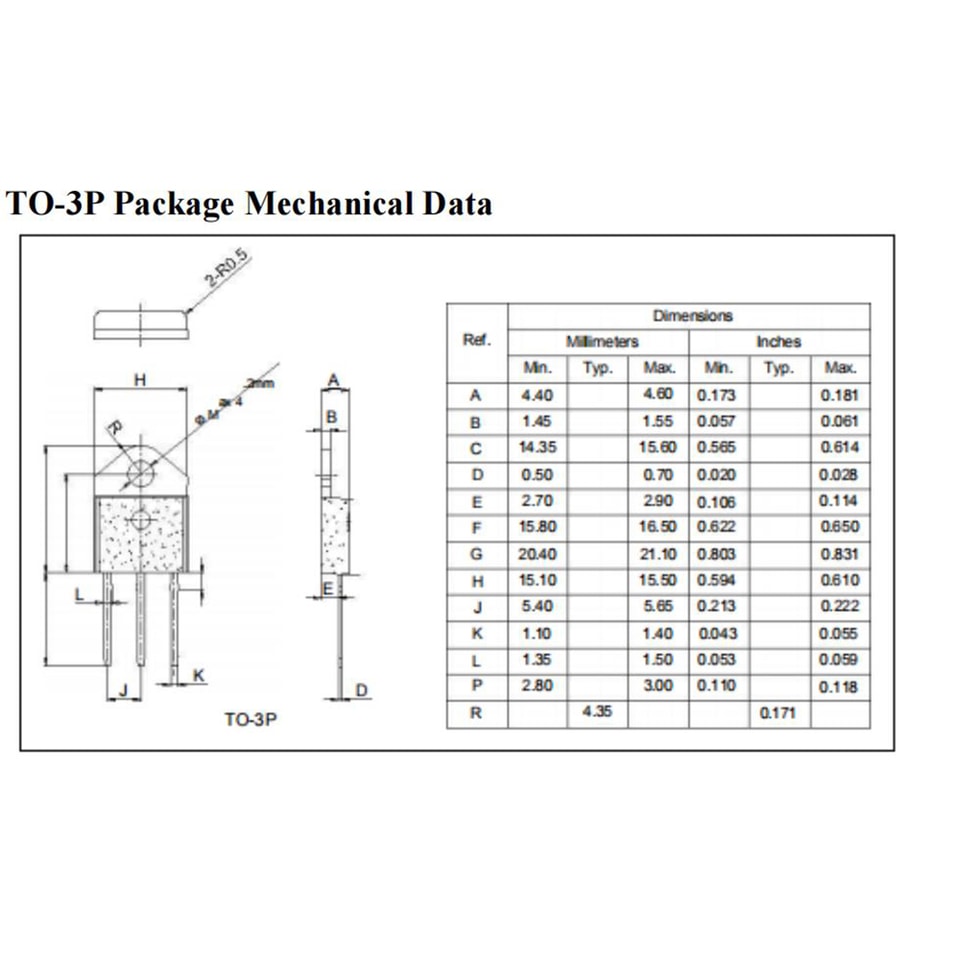

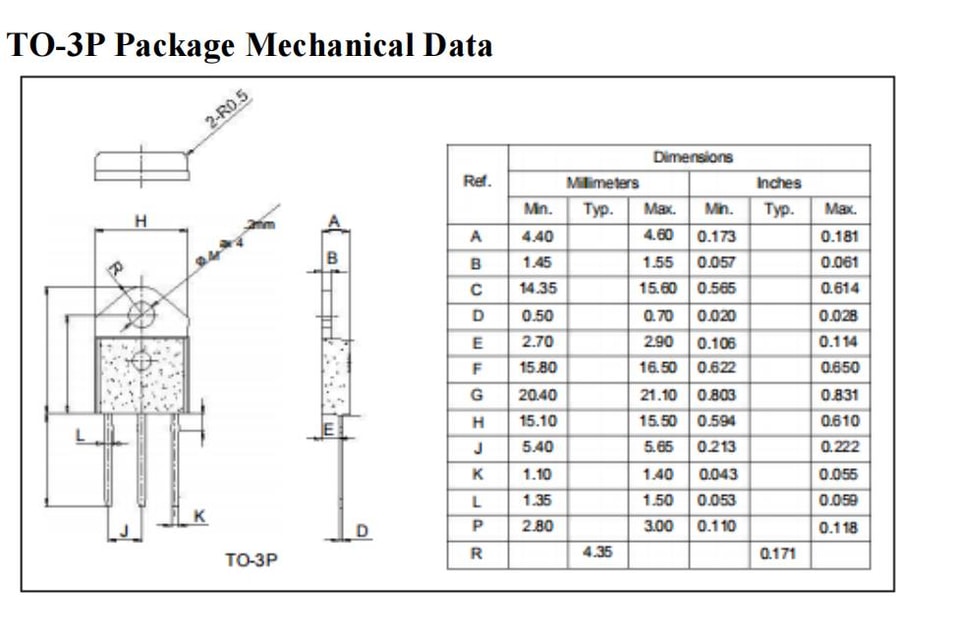

بيانات الأبعاد الميكانيكية لحزمة TO-3P
.jpg)
.jpg)
.jpg)
.jpg)
