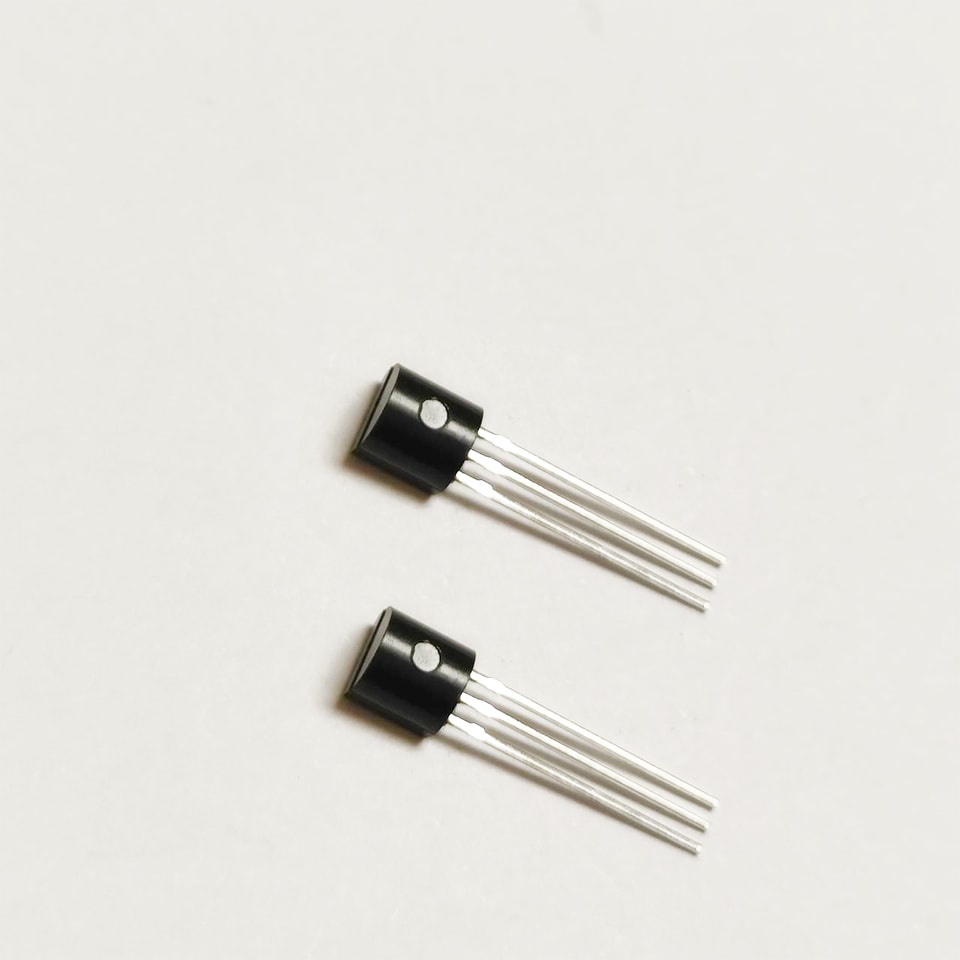

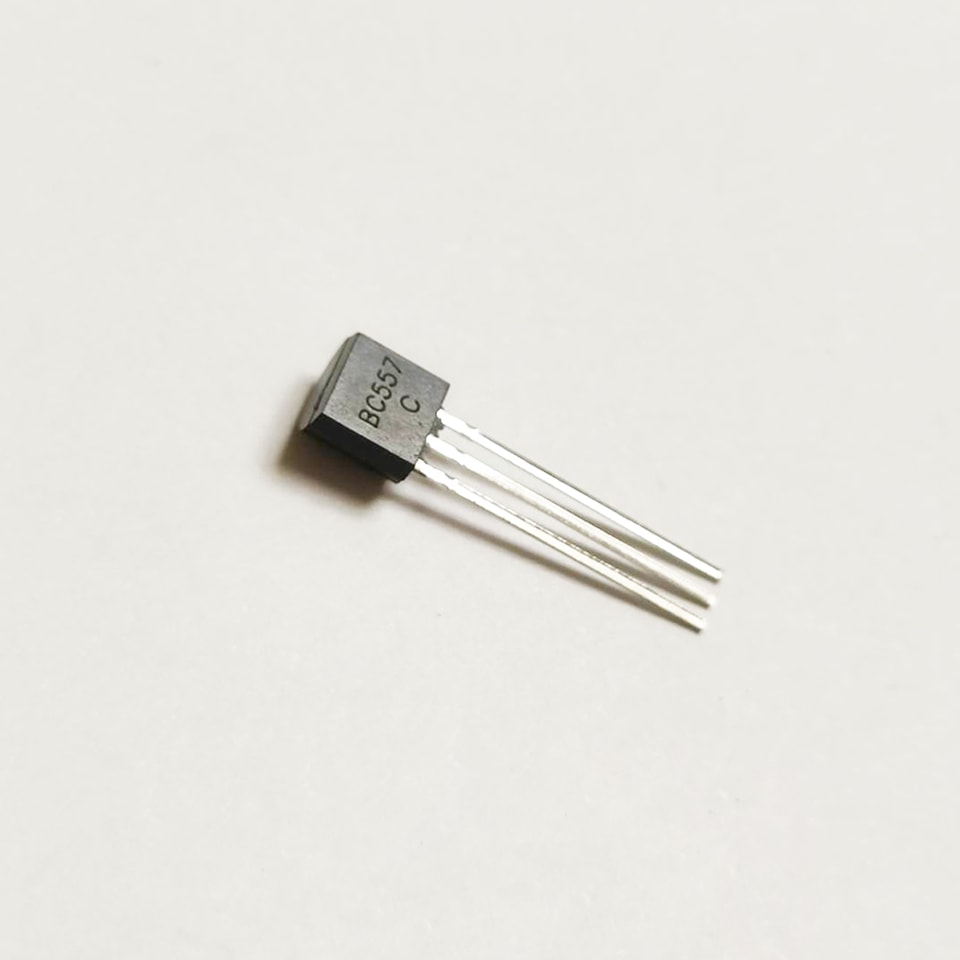

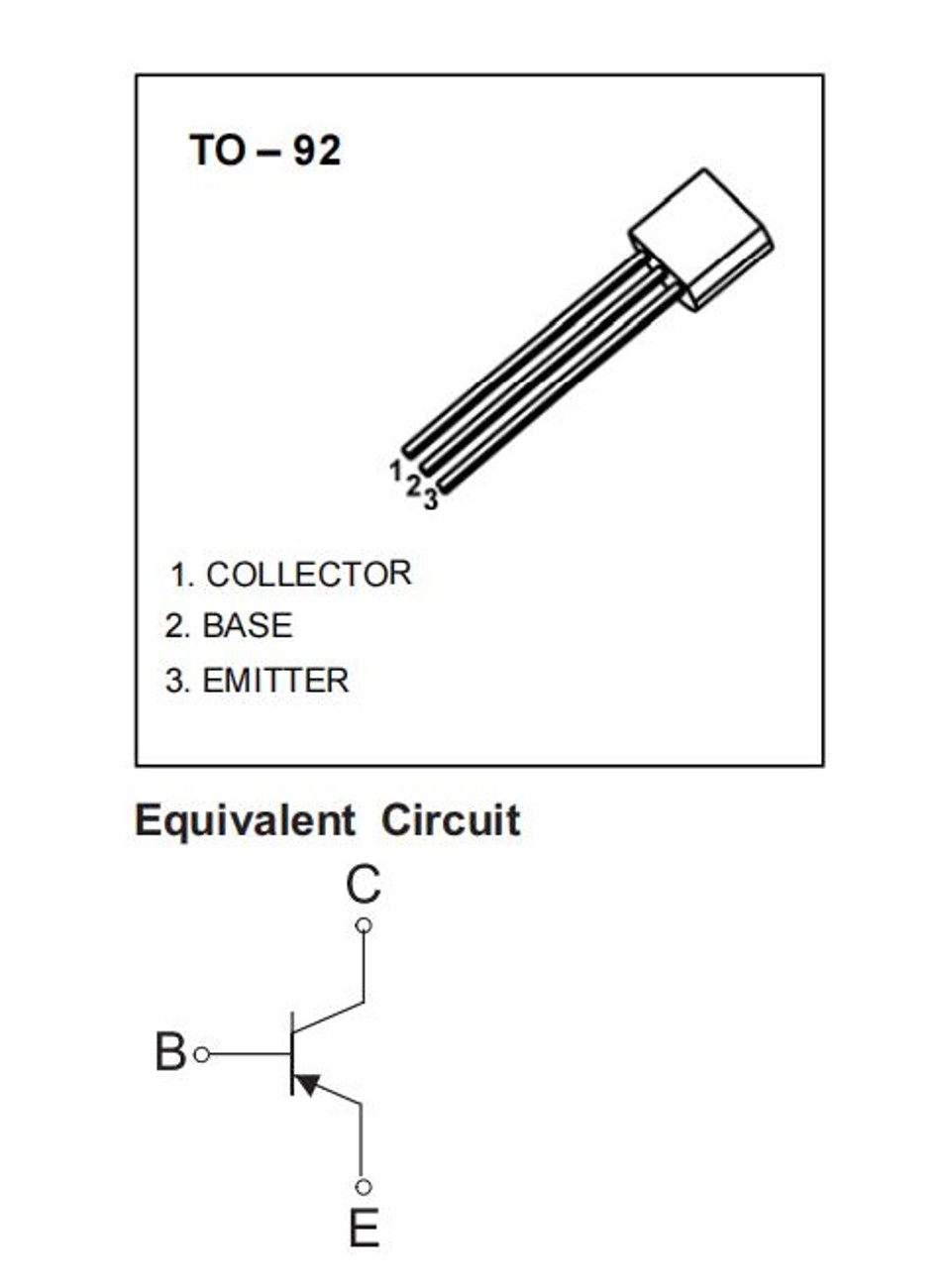

ترانزستورات مغلفة بالبلاستيك من نوع TO-92
YZPST-BC556 / BC557 / BC558 ترانزستور (PNP)
الميزات
جهد عالٍ
مكمل لـ BC546 وBC547 وBC548
معلومات الطلب
| رقم الجزء | العبوة | طريقة التغليف | كمية العبوة |
| BC556 | TO-92 | Bulk | 1000pcs/Bag |
| BC556-TA | TO-92 | شريط | 2000pcs/Box |
| BC557 | TO-92 | Bulk | 1000pcs/Bag |
| BC557-TA | TO-92 | شريط | 2000pcs/Box |
| BC558 | TO-92 | Bulk | 1000pcs/Bag |
| BC558-TA | TO-92 | شريط | 2000pcs/Box |
الحدود القصوى للقيم المقننة (Ta=25τ ما لم يُذكر خلاف ذلك)
| الرمز | المعلمة | القيمة | الوحدة | |
| BC556 | -80 | |||
| VCBO | جهد المجمع-القاعدة | BC557 | -50 | V |
| BC558 | -30 | |||
| BC556 | -65 | |||
| VCEO | جهد المجمع-الباعث | BC557 | -45 | V |
| BC558 | -30 | |||
| VEBO | جهد الباعث-القاعدة | -5 | V | |
| IC | تيار المجمع - مستمر | -0.1 | A | |
| PC | قدرة تبديد المجمع | 625 | mW | |
| RθJA | المقاومة الحرارية من الوصلة إلى الوسط المحيط | 200 | τ/واط | |
| TJ,Tstg | نطاق درجة حرارة الوصلة أثناء التشغيل والتخزين | -55~+150 | τ | |
Ta=25τ ما لم يُذكر خلاف ذلك
| المعلمة | الرمز | ظروف الاختبار | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة | |
| المجمّع-القاعدة | BC556 | -80 | |||||
| جهد الانهيار | BC557 | V(BR)CBO | IC= -0.1mA,IE=0 | -50 | V | ||
| BC558 | -30 | ||||||
| المجمّع-الباعث | BC556 | -65 | |||||
| جهد الانهيار | BC557 | V(BR)CEO | IC=-2mA,IB=0 | -45 | V | ||
| BC558 | -30 | ||||||
| جهد انهيار الباعث-القاعدة | V(BR)EBO | IE=-100μA,IC=0 | -5 | V | |||
| BC556 | VCB=-70V,IE=0 | -0.1 | ميكروأمبير | ||||
| تيار قطع المجمع | BC557 | ICBO | VCB=-45V,IE=0 | -0.1 | ميكروأمبير | ||
| BC558 | VCB=-25V,IE=0 | -0.1 | ميكروأمبير | ||||
| BC556 | VCE=-60V,IB=0 | -0.1 | ميكروأمبير | ||||
| تيار قطع المجمع | BC557 | ICEO | VCE=-40V,IB=0 | -0.1 | ميكروأمبير | ||
| BC558 | VCE=-25V,IB=0 | -0.1 | ميكروأمبير | ||||
| تيار قطع الباعث | IEBO | VEB=-5V,IC=0 | -0.1 | ميكروأمبير | |||
| كسب التيار المستمر | * | VCE=-5V, IC=-2mA | 120 | 800 | |||
| hFE | |||||||
| جهد تشبّع المجمّع-الباعث | VCE(sat) | IC=-10mA,IB=-0.5mA | -0.3 | V | |||
| IC=-100mA,IB=-5mA | -0.65 | V | |||||
| جهد تشبّع القاعدة-الباعث | VBE(sat) | IC=-10mA,IB=-0.5mA | -0.8 | V | |||
| IC=-100mA,IB=-5mA | -1 | V | |||||
| جهد القاعدة-الباعث | VBE | VCE=-5V, IC=-2mA | -0.55 | -0.7 | V | ||
| VCE=-5V, IC=-10mA | -0.82 | V | |||||
| سعة خرج المجمع | Cob | VCB=-10V,IE=0, f=1MHz | 6 | بيكوفاراد | |||
| BC556 | 150 | MHz | |||||
| تردد الانتقال | BC557 | fT | VCE=-5V,IC=-10mA, f=100MHz | 150 | MHz | ||
| BC558 | 150 | MHz | |||||
تصنيف hFE
الرتبة | A | B | C |
النطاق | 120-220 | 180-460 | 420-800 |

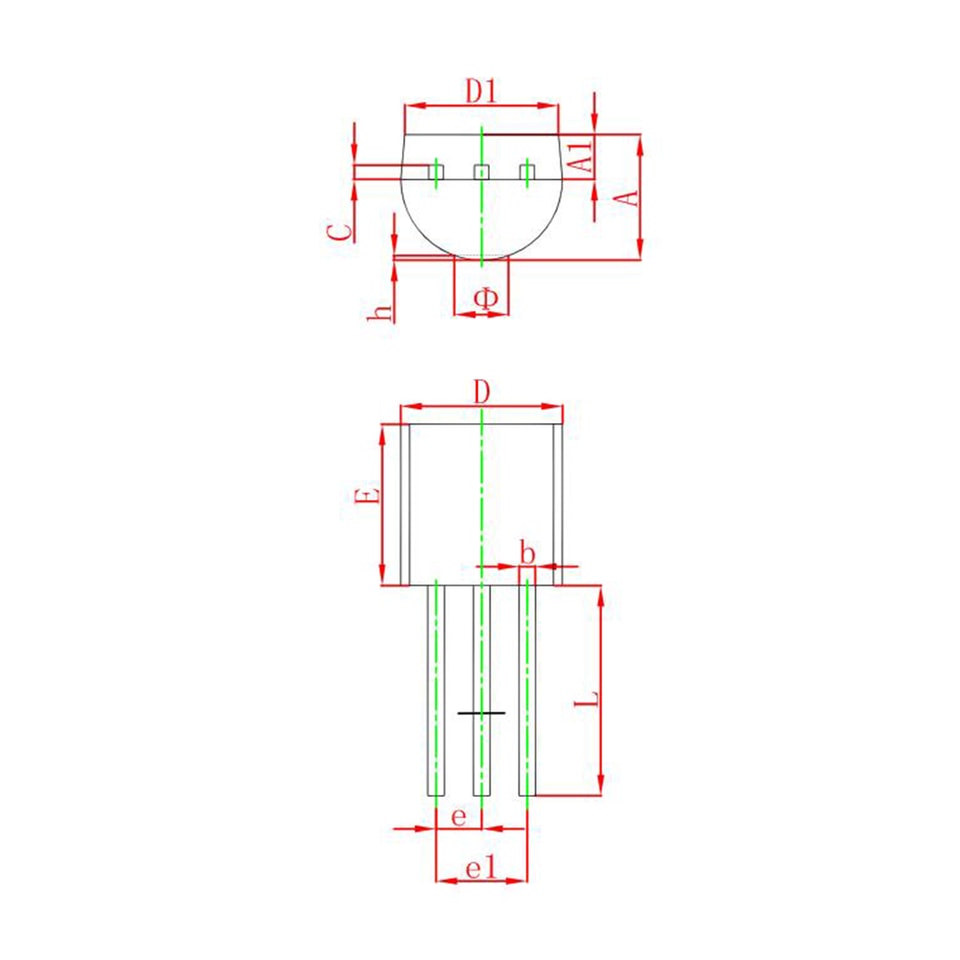

أبعاد مخطط الحزمة TO-92
.jpg)
| الرمز | الأبعاد بالمليمتر | الأبعاد بالبوصة | ||
| الحد الأدنى | الحد الأقصى | الحد الأدنى | الحد الأقصى | |
| A | 3.3 | 3.7 | 0.13 | 0.146 |
| A1 | 1.1 | 1.4 | 0.043 | 0.055 |
| b | 0.38 | 0.55 | 0.015 | 0.022 |
| c | 0.36 | 0.51 | 0.014 | 0.02 |
| D | 4.3 | 4.7 | 0.169 | 0.185 |
| D1 | 3.43 | 0.135 | ||
| E | 4.3 | 4.7 | 0.169 | 0.185 |
| e | 1.270 نموذجي | 0.050 نموذجي | ||
| e1 | 2.44 | 2.64 | 0.096 | 0.104 |
| L | 14.1 | 14.5 | 0.555 | 0.571 |
| 。 | 1.6 | 0.063 | ||
| h | 0 | 0.38 | 0 | 0.015 |
لمزيد من المعلومات حول YZPST-BC557يرجى تنزيل ملف PDF أعلاه باسم "YZPST-BC556 BC557 BC558 TO92 "
