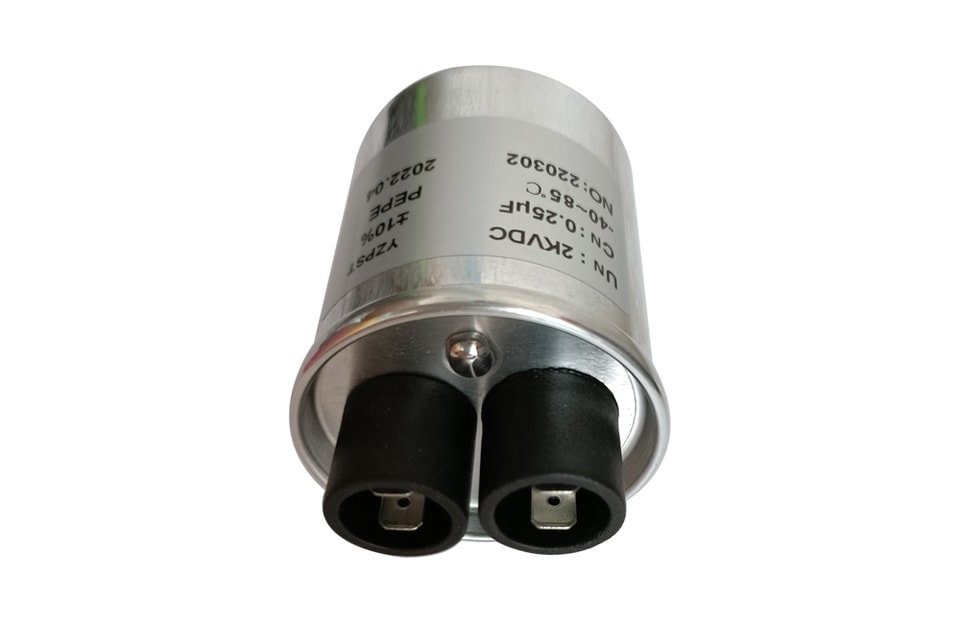

YZPST-2kVDC-0.25UF

مكثف التخميد والامتصاص

YZPST-2kVDC-0.25μF

1. استخدام المنتج
يُستخدم هذا المنتج بشكل رئيسي في التبديل والحماية والترشيح وتخزين الطاقة في الأجهزة الكهربائية القدرة شبه الموصلة.
2. خصائص المنتج
2.1 الخصائص: يحتوي المكثف على فيلم بولي بروبيلين عالي الجودة ومادة تشريب عازلة منخفضة الحرارة، وخالٍ من PCB. الأقطاب مصنوعة من رقائق ألمنيوم خاصة للإلكترونيات؛ واعتماد بنية لفّ غير حثية. يتحمل تيارات الاندفاع العالية والنبضات العالية الجهد دون فقدان في السعة. فقد منخفض، إحكام جيد، تبديد حراري ممتاز، عمر خدمة طويل، مقاوم للانفجار ودرجة أمان عالية.
2.2 المظهر: غلاف من أكسيد الألمنيوم المصقول غير اللامع بمظهر جيد. يتميز بملصق PET مقاوم للتآكل، وعدم التقشر أو بهتان اللون، وصغر الحجم، وخفة الوزن، وسهولة التركيب، وغيرها.
3. المعايير الفنية
3.1 المعايير الرئيسية
3.1 عند التبريد بالهواء الطبيعي: أقصى درجة حرارة لغلاف المكثف أثناء التشغيل هي 70℃
3.2 الارتفاع: ≤1000م
3.3 الرطوبة النسبية: ≤95%
3.4 الجهد المقنن: UN=2kVDC
3.5 التردد الأساسي: 50Hz
3.6 السعة المقننة: CN=0.25μF
3.7 سماحية السعة ضمن ±10%
3.8 ظلّ زاوية الفقد للمكثف tanδ(1kHz)≤0.0005
3.9 مقاومة العزل: RC≥3000S
3.10 جهد اختبار الأطراف: UTTDC=4kVDC، 10S
3.11 الجهد بين الطرف والغلاف: UTTDC=5kVDC،10S
3.12 الغلاف: غلاف أسطواني من الألمنيوم
3.13 اختبار الإحكام: لا يوجد تسرب خلال 4 ساعات عند درجة الحرارة المقننة 75℃±5℃
3.14 اختبار التفريغ بين الأطراف: 1.1Nvoltage，10s يتحمل 20 مرة من الشحن والتفريغ المستمر للتيار المستمر بقطبية معاكسة، دون انهيار أو فقدان في السعة.
3.2 التحميل الزائد
يمكن للمكثف أن يعمل وفق الشكل أدناه، حيث إن زيادة الجهد أعلاه
1.1Un تستند إلى عدم وجود انخفاض واضح في العمر التشغيلي للمكثف.

الجدول 1: زيادة الجهد بتردد القدرة

4. شروط الملاءمة
4.1 الاستخدام داخل المباني
4.2 ارتفاع موقع التركيب ≤1000 م
4.3 الرطوبة المحيطة أقل من 85%
4.4 فئة الحرارة: －40/D
4.5 درجة حرارة التشغيل الطويلة للمكثف أقل من 55℃
4.6 يجب ألا توجد أبخرة أو هواء شديدا التآكل للمعادن في المحيط
4.7 لا اهتزاز ميكانيكي قوي، ولا مواد متفجرة أو قابلة للاشتعال
4.8 يجب أن يتجنب التركيب المجال المغناطيسي العالي
رسم المنتج：

لمزيد من المعلومات حولYZPST-2kVDC-0.25UFيرجى تنزيل ملف PDF أعلاه باسم "YZPST-2kVDC-0.25UF"
